一、 SAG产品
智能接入网关（Smart Access Gateway）是阿里云提供的一站式快速上云解决方案。企业可通过智能接入网关实现Internet就近加密接入，获得更加智能、更加可靠、更加安全的上云体验。
SAG产品有如下三款产品：
1、 软件客户端版适用于移动办公场景，采用SSL vpn接入CCN网络；
2、 SAG-100WM，适用于门店和小分支场景；
3、 SAG-1000，适用于总部/IDC上云场景。
二、 硬件SAG组网方式
从方便部署和易运维的角度出发，我们推荐SAG-100WM款型采用直挂组网模式；
从网络可靠性的角度，我们推荐SAG-1000款型采用旁挂组网模式。
但客户线下网络比较复杂，无法完全按照上述模式进行部署，因此本文整理前期遇到的客户组网需求，分别进行介绍，供各位部署实施时参考。
三、 SAG组网模式和场景
1、 SAG-100WM组网模式介绍
1**）、直挂组网—-推荐**

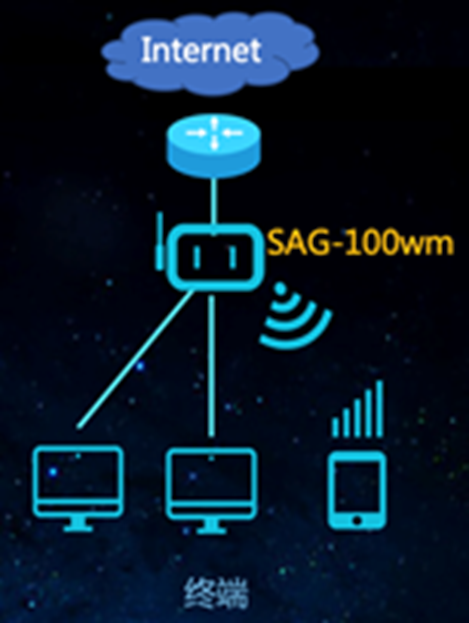

该组网非常适合小门店场景，SAG放运营商光猫下面，默认设置下即可上电接入阿里云，对门店几乎没有人员技能要求。
a、默认WAN口和LAN口均开启DHCP。
b、默认开启SNAT，即插即用。
c、针对上行链路WAN口和4G备份需求，WAN口有线网络联通时默认数据走有线网络，有线网络不通时上行会自动切换到4G通道上行。
d、默认wifi ssid密码为设备SN号。

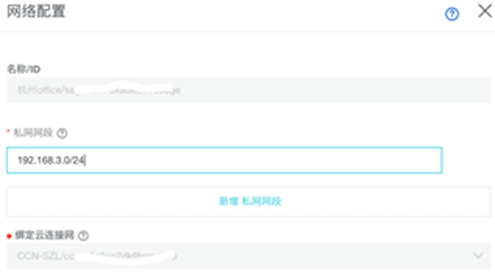

最简单部署模式下，只需要在阿里云控制台针对SAG实例激活后配置私网网段并绑定CCN实例即可，如下。

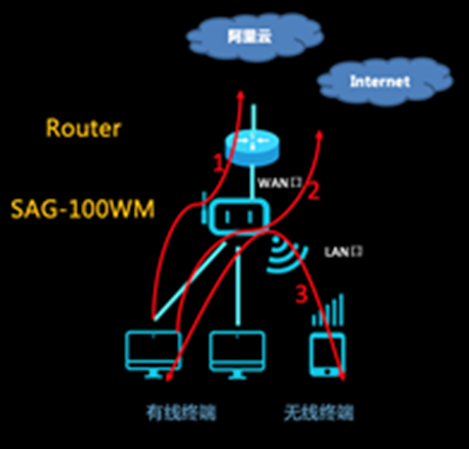

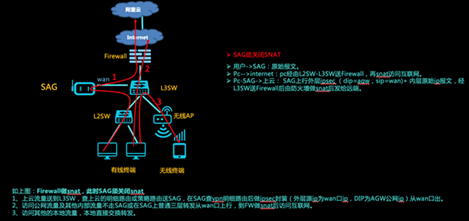

转发原理：
如上图： Router做snat，此时SAG建议关闭snat。
a、上云流量在SAG查vpn明细路由后做ipsec封装从wan口上行。
b、访问公网流量在SAG上查默认路由三层转发从wan口上行，到Router做snat后访问互联网。
c、访问其他LAN口下的本地流量，SAG本地直接交换转发。
报文封装说明：
- 用户->SAG：原始报文。
- Pc-SAG->internet：SAG把原始报文转发给Router ，经snat后访问互联网。或SAG上行时做snat送路由器出互联网。
- Pc-SAG->agw上云：SAG上行外层ipsec （dip=agw，sip=wan)+ 内层原始ip报文。 Router对外层报文做snat后发给互联网。
2**）、单臂WAN旁挂组网**
2.1**）、三层旁挂组网**
访问需求：
网络出口已有支持snat的设备，SAG只作为上云vpn接入和普通三层转发使用。
转发原理：

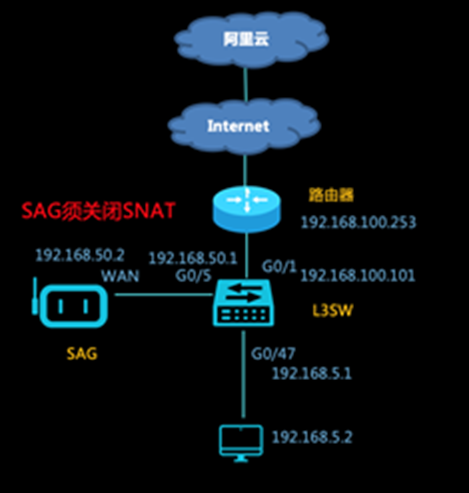

如下场景，SAG需要关闭SNAT。否则pc—>SAG正常，但ecs返回给pc的报文在SAG上做了snat发给pc，导致无法正常通信。
配置：
a**、 SAG控制台举例**
b**、SAG本地WEB配置举例**
c、L3交换机配置举例
interface GigabitEthernet 0/1———**上行接出口路由器 no switchport ip address 192.168.100.101 255.255.255.0 ! interface GigabitEthernet 0/5———旁挂接SAG wan**口 no switchport ip address 192.168.50.1 255.255.255.0 ! interface GigabitEthernet 0/47———**下行接**pc no switchport ip address 192.168.5.1 255.255.255.0 ! **L3SW#show running-config |
include route ip route 0.0.0.0 0.0.0.0 192.168.100.253———————**默认路由送上层路由器 ip route 192.168.0.0 255.255.255.0 192.168.50.2———**上云流量送**SAG |
|---|---|
d**、 出口Firewall或路由器配置举例**

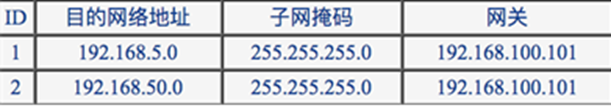

路由器向下的回程路由
2.2**）、二层旁挂组网**
访问需求：

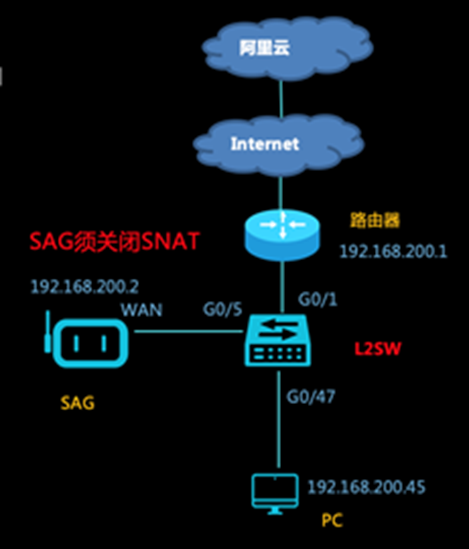

要求网络出口有支持snat的设备，SAG只作为上云vpn接入和转发使用。SAG必须关闭SNAT，否则会导致通信异常，原因同2.1。
配置：

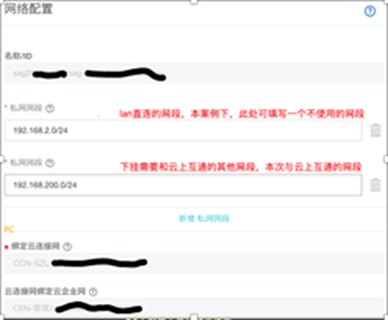

a**、 SAG控制台举例**

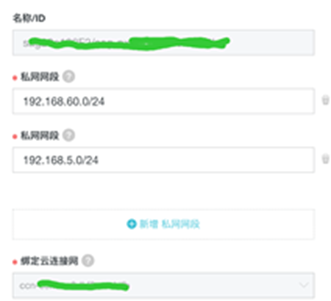

其中第一条私网网段分配给SAG的LAN口，后面的私网网段为L2SW下挂的其他需要和云上或其他站点互通的私网网段。
b**、 SAG本地WEB**配置举例
c、L2交换机配置举例
L2SW只需要图中端口在一个vlan内即可，无需其他特殊配置。
d**、 出口Firewall或路由器配置举例**
出口设备直连网段，增加上云网段的路由指向SAG的WAN口地址。
ip route 192.168.0.0 255.255.255.0 192.168.200.2———**上云流量送SAG WAN口地址**
3**）、LAN+WAN旁挂组网**
访问需求：
不要求网络出口有支持SNAT的设备。L3SW下的pc终端可以通过旁挂的SAG进入vpn，和云上ecs互访。
SAG LAN口下也可以挂其他终端经SAG SNAT后访问互联网。
配置举例：

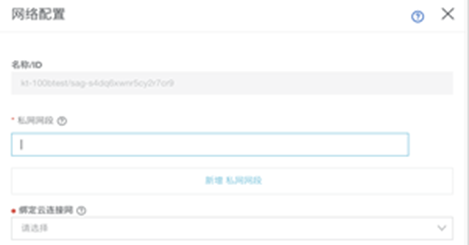

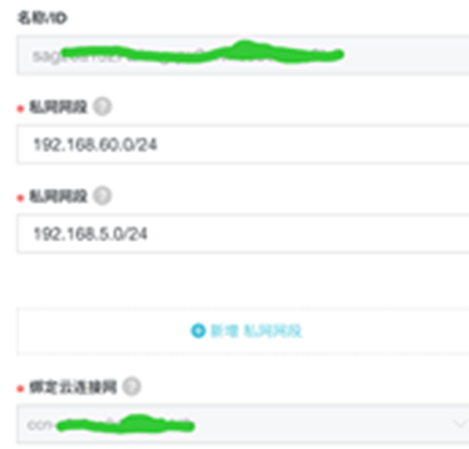

a**、 SAG控制台举例**
其中第一条私网网段分配给SAG的LAN口，后面的私网网段为L3SW下挂的其他需要和云上或其他站点互通的私网网段。
b**、 SAG本地WEB配置举例**
c、 L3交换机配置举例
interface GigabitEthernet 0/1———**上行接出口路由器 no switchport ip address 192.168.100.101 255.255.255.0 ! interface GigabitEthernet 0/5———旁挂接SAG wan**口 no switchport ip address 192.168.50.1 255.255.255.0 ! interface GigabitEthernet 0/6———**旁挂接SAG lan口 no switchport ip address 192.168.60.2 255.255.255.0 ! interface GigabitEthernet 0/47———下行接pc no switchport ip address 192.168.5.1 255.255.255.0 ! L3SW#show running-config |
include route ip route 0.0.0.0 0.0.0.0 192.168.100.253———————**默认路由送上层路由器 ip route 192.168.0.0 255.255.255.0 192.168.60.1———**上云流量送**SAG |
|---|---|
d**、 出口Firewall或路由器配置举例**
路由器向下的回程路由。
2、 SAG-1000组网模式介绍
1**）、单机静态旁挂**
访问需求：
要求网络出口有支持snat的设备，SAG只作为上云vpn接入三层转发使用。

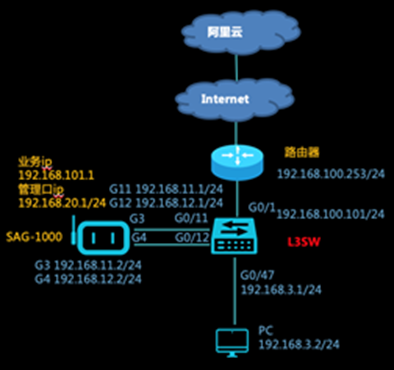

配置举例：

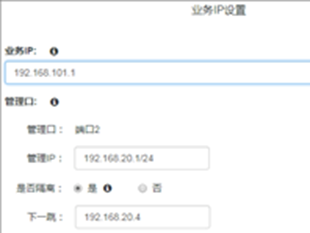

a**、 SAG控制台举例**
私网网段为L3SW下挂的需要和云上或其他站点互通的私网网段。

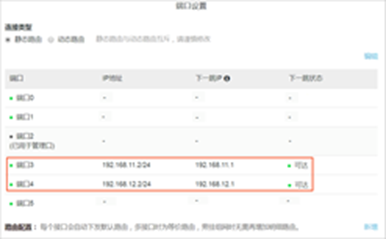

b**、 SAG本地WEB配置举例**
c、 L3交换机配置举例
interface GigabitEthernet 0/1———**上行接出口路由器 no switchport ip address 192.168.100.101 255.255.255.0 ! interface GigabitEthernet 0/11———旁挂接SAG G3**口 no switchport ip address 192.168.11.1 255.255.255.0 ! interface GigabitEthernet 0/12———**旁挂接SAG G4口 no switchport ip address 192.168.12.1 255.255.255.0 ! interface GigabitEthernet 0/47———下行接pc no switchport ip address 192.168.3.1 255.255.255.0 ! ip route 0.0.0.0 0.0.0.0 192.168.100.253———————**默认路由送上层路由器 ip route 192.168.0.0 255.255.255.0 192.168.101.1———**上云流量送**SAG ip route 192.168.101.1 255.255.255.255 192.168.11.2——-SAG**业务IP路由 ip route 192.168.101.1 255.255.255.255 192.168.12.2——-SAG业务IP**路由 |
|---|
d**、 出口Firewall或路由器配置举例**
路由器向下的回程路由。第一条是云上或其他站点回程给SAG的私网流量路由，第二条是回程给终端的公网流量路由。
2**）、动态路由双机热备组网—-推荐**
访问需求：
要求网络出口有支持snat的设备，SAG只作为上云vpn接入三层转发使用。
配置举例：
a**、 SAG控制台举例**
私网网段为L3SW下挂的需要和云上或其他站点互通的私网网段。

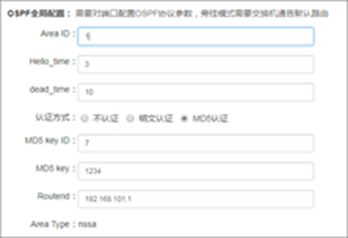

b**、 SAG本地WEB配置举例**

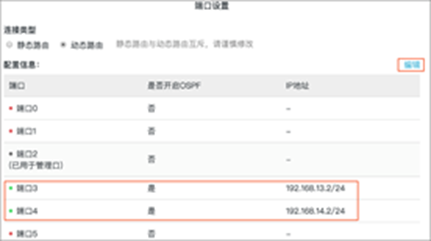

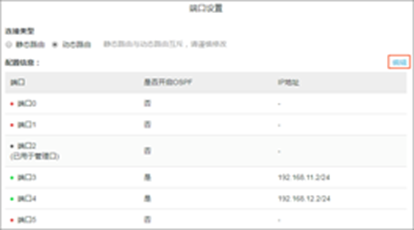

SAG-1000A**本地WEB配置**
SAG-1000B**本地WEB配置**
c、 L3交换机配置举例
interface GigabitEthernet 0/11 no switchport ip ospf network point-to-point ip ospf authentication message-digest ip ospf message-digest-key 7 md5 1234 ip ospf hello-interval 3 ip ospf dead-interval 10 ip address 192.168.11.1 255.255.255.0 ——**连接**SAG interface GigabitEthernet 0/12 no switchport ip ospf network point-to-point ip ospf authentication message-digest ip ospf message-digest-key 7 md5 1234 ip ospf hello-interval 3 ip ospf dead-interval 10 ip address 192.168.12.1 255.255.255.0 ——**连接**SAG interface GigabitEthernet 1/13 no switchport ip ospf network point-to-point ip ospf authentication message-digest ip ospf message-digest-key 7 md5 1234 ip ospf hello-interval 3 ip ospf dead-interval 10 ip address 192.168.13.1 255.255.255.0 ——**连接**SAG interface GigabitEthernet 1/14 no switchport ip ospf network point-to-point ip ospf authentication message-digest ip ospf message-digest-key 7 md5 1234 ip ospf hello-interval 3 ip ospf dead-interval 10 ip address 192.168.14.1 255.255.255.0 ——**连接**SAG interface Loopback 0 ip address 192.168.101.3 255.255.255.255 ———-**交换机的loopback地址 router ospf 1 router-id 192.168.101.4 交换机的routerID area 0 area 1 area 2 area 2 nssa translator always default-information-originate 生成NSSA默认路由给SAG area 1 nssa translator always default-information-originate 生成NSSA默认路由给SAG network 192.168.3.0 0.0.0.255 area 0 本地的PC**网段 network 192.168.11.0 0.0.0.255 area 1 **交换机设备的网段 network 192.168.12.0 0.0.0.255 area 1 network 192.168.13.0 0.0.0.255 area 2 network 192.168.14.0 0.0.0.255 area 2 network 192.168.100.0 0.0.0.255 area 0 **和上联的路由器通信的网段 network 192.168.101.3 0.0.0.0 area 0 **交换机本身的loopback地址 ** |
|---|
d**、 出口Firewall或路由器配置举例**
路由器向下的回程路由。第一/三条是云上或其他站点回程给SAG的私网流量路由，第二条是回程给终端的公网流量路由。
3**）、动态路由双机热备+专线备份组网—-推荐**
访问需求：
要求网络出口有支持snat的设备，SAG只作为上云vpn接入和普通三层转发使用。网络上云的流量优先走bgp专线链路，专线发生故障时自动切换到SAG通道上云。
其他配置参考**2.2**小节。
增加交换机**BGP相关配置（cisco**交换机配置举例，上文其他交换机均为锐捷交换机举例）。
!
interface GigabitEthernet1/29
no switchport
ip address 10.0.0.13 255.255.255.252
!
interface GigabitEthernet1/30
no switchport
ip address 10.0.0.1 255.255.255.252
!
router bgp 45105
no synchronization
bgp log-neighbor-changes
network 192.168.3.0——-**向专线VBR发布本地私网网段**
neighbor toVBR peer-group
neighbor toVBR remote-as 45104
neighbor 10.0.0.2 peer-group toVBR
neighbor 10.0.0.14 peer-group toVBR
maximum-paths 8
no auto-summary

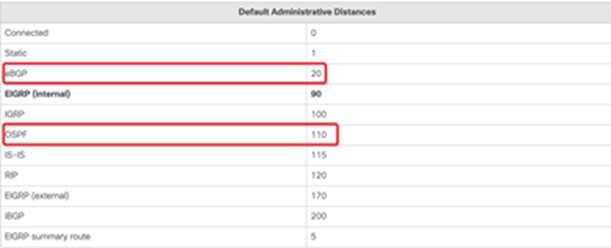

补充说明，对于**cisco设备路由优先级说明如下链接，默认ebgp路由优先于ospf**。

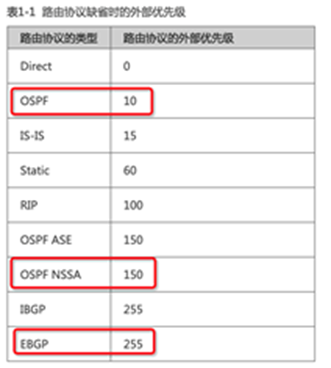

对于华为设备路由优先级说明如下链接，默认**ospf路由优先于bgp**
https://support.huawei.com/enterprise/zh/doc/EDOC1000141374/e3a3303d
H3C**设备的路由优先级：**http://www.h3c.com/cn/d_201510/894318_30005_0.htm
锐捷设备
