项目背景

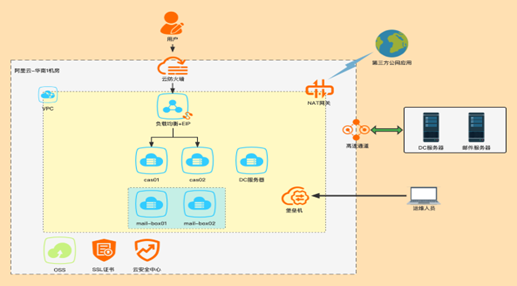

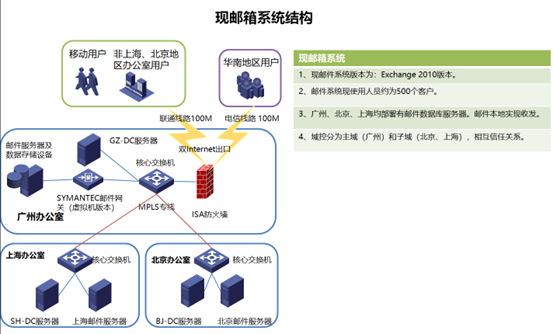

客户一直以来邮箱系统是自行搭建在办公室本地机房基于 Exchange 的邮件服务。近年出现服务器设备老化、空间不足等问题，无法满足公司发展的业务需要。现要进行升级改造。 考虑到存储空间可弹性升级、不需进行硬件设备维护、数据备份方便等诸多优点，现需要把整体邮件系统迁移到云端。以下为客户现在的邮箱系统结构拓扑图: 邮件系统迁移上云案例分享 - 图1 ## 邮件系统云上系统架构图 根据目前系统的相应信息，对于系统云上基础架构建议如下： 邮件系统迁移上云案例分享 - 图2 ### 架构描述 1. 将邮件系统部署阿里云VPC内邮件项目专属交换机下，进行子网规划并设置访问权限。 2. 将弹性公网IP绑定到内网负载均衡，公网用户通过弹性公网IP访问，并且流量经过云防火墙检测；由于阿里云默认25端口封禁，需要申请25端口解封。

  1. 考虑到邮件系统要与线下机房要进行数据交互，并且将来其他业务也会陆续上云，所以采用高速通道产品，来实现云上云下互通；

  2. 系统盘：支持镜像，镜像自动存放在OSS上，通过镜像可创建和恢复实例；

  3. 数据盘：支持快照，快照自动存放在OSS上，通过快照可回滚；

  4. 对外接口调用：应用服务和三方系统等进行数据交互（出方向交互）通过NAT网关来实现；

  5. 运维管理访问：通过堡垒机，作为管理运维访问的统一入口。

  6. 网络划分：使用VPC，将云上不同的应用系统划分为不同的网段，通过安全组针对网段设置不同的访问权限；

迁移步骤

一、 AD域控迁移

（1） 阿里云上开通ECS实例，操作系统为Windows Server 2012R2; （2） 部署2012 DC域控制器，把共享文件同步到该域控制器； （3） 将2008 DC中DCHP迁移到2012 DC上； （4） 将操作主机角色由2008 DC迁移到2012 DC上； （5） 调整网络中的主DNS服务器IP地址，2008 DC保留，线下业务正常运行 （6） 同步完成后测试验证； 二、Exchange迁移 （1） 梳理与外围系统的调用关系。 （2） 应用迁移 阿里云上开通ECS实例，操作系统为Windows Server 2012R2，ECS上安装Exchange server 2013版本，授权码由客户提供。 Exchange 2010升级到2013前提条件： 1、Exchange 2010 要升级到 SP3（满足）； 2、阿里云需要申请 VIP 来搭建 DAG（向阿里申请）； 3、阿里云需要第三方邮件网关转发邮件（满足）。

（3） 邮箱数据迁移

将Exchange 2013服务器加入到Exchange 2010组织当中，然后通过“邮箱移动”方式平滑迁移。用户在迁移过程中基本不察觉，只有在迁移完成时提醒重启outlook，是官方推荐方法。优点：操作容易、错误率低、用户影响少。

操作步骤：

1、在Exchange 2010组织中部署Exchange 2013 mail box 和 CAS角色服务器

两个mail box角色服务器之间搭建DAG实现高可用，CAS角色服务器搭建CAS Array实现CAS高可用；

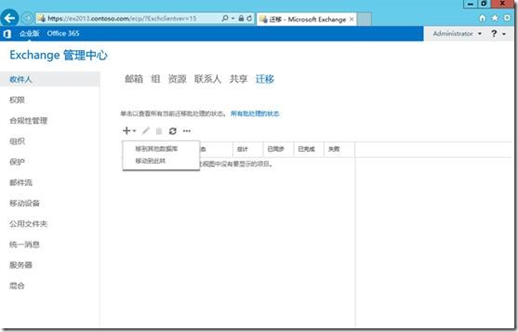

2、在EAC中，导航到“收件人”>迁移，选择移动到其他数据库；

邮件系统迁移上云案例分享 - 图3

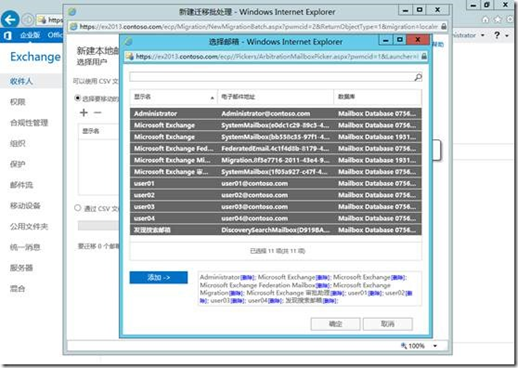

3、在新建本地邮箱移动向导中，选择要移动的测试用户，添加用户；

邮件系统迁移上云案例分享 - 图4

4、添加需要进行迁移的邮箱用户，可以看到包含系统邮箱也可以迁移；

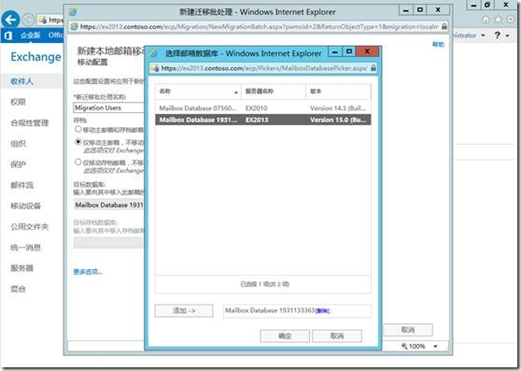

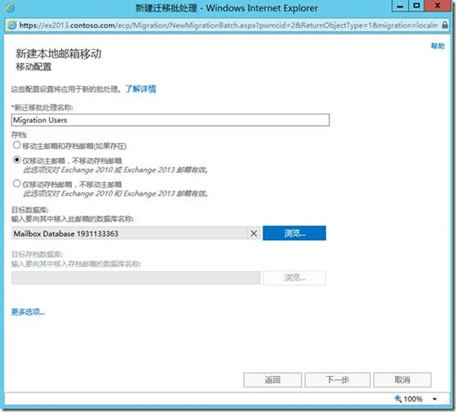

5、完成选择后，新建迁移批处理，选择目标数据库；

邮件系统迁移上云案例分享 - 图5

邮件系统迁移上云案例分享 - 图6

6、选择一个接受报告的邮箱，选择自动启动，新建开始迁移；

邮件系统迁移上云案例分享 - 图7

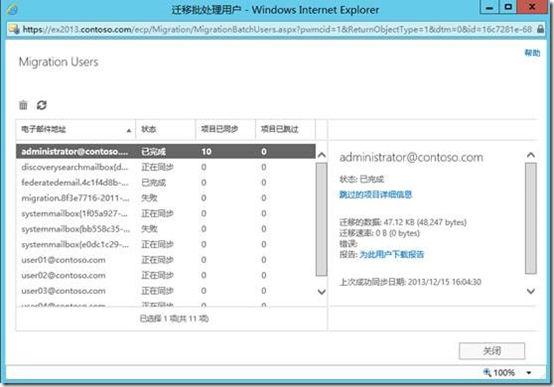

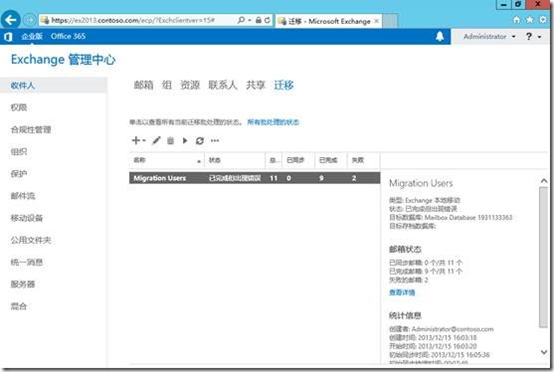

7、查看迁移任务详情，查看迁移进度；

邮件系统迁移上云案例分享 - 图8

8、完成迁移后，可以下载报告进行查看；

邮件系统迁移上云案例分享 - 图9

（4） Exchange邮箱验证

配置本地outlook客户端，使用新的Exchange服务器地址，并使用测试账户登陆邮箱，查询历史邮件访问情况，并与同事进行收发邮件测试。

测试正常后则对现有用户分批次开启邮箱迁移同步，利用非工作时间迁移数据。待账户全部迁移完成后再进行邮箱服务的整体切换：

1、切换DNS MX值将邮件流指向新的Exchange 2013环境；

2、修改外围系统的连接；

3、在确保邮件流正常工作后再将Exchange 2010环境下线。
