Flume概述

Flume定义

Flume 是 Cloudera 提供的一个高可用的，高可靠的，分布式的海量日志采集、聚合和传输的系统。Flume基于流式架构，灵活简单

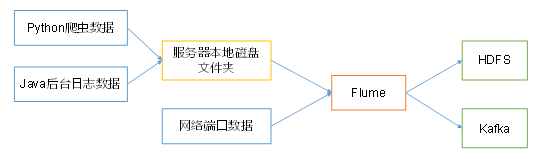

Flume 最主要的作用就是，实时读取服务器本地磁盘的数据，将数据写入到HDFS

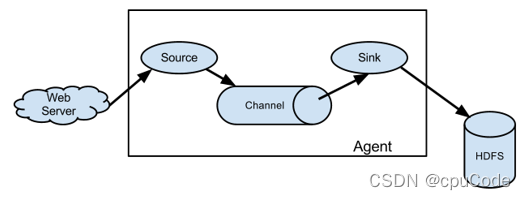

Flume基础架构

Flume组成架构 ：

Agent

Agent 是一个 JVM进程，它以事件的形式将数据从源头送至目的

Agent主要有3个部分组成

• Source
• Channel
• Sink

Source

Source 是负责接收数据到 Flume Agent 的组件

Source组件可以处理各种类型、各种格式的日志数据，包括avro、thrift、exec、jms、spooling directory、netcat、 taildir 、sequence generator、syslog、http、legacy

Sink

Sink 不断地轮询 Channel 中的事件且批量地移除它们，并将这些事件批量写入到存储或索引系统、或者被发送到另一个 Flume Agent

Sink 组件目的地包括 hdfs、logger、avro、thrift、ipc、file、HBase、solr、自定义

Channel

Channel 是位于 Source 和 Sink 之间的缓冲区。因此，Channel 允许 Source 和 Sink运作在不同的速率上
Channel 是线程安全的，可以同时处理几个 Source 的写入操作和几个 Sink 的读取操作

Flume自带两种Channel

• Memory Channel
• File Channel

Memory Channel 是内存中的队列。Memory Channel 在不需要关心数据丢失的情景下适用。如果需要关心数据丢失，那么 Memory Channel 就不应该使用，因为程序死亡、机器宕机或者重启都会导致数据丢失

File Channel 将所有事件写到磁盘。因此在程序关闭或机器宕机的情况下不会丢失数据

Event

传输单元，Flume 数据传输的基本单元，以 Event 的形式将数据从源头送至目的地

Event 由 Header 和 Body 两部分组成，Header 用来存放该 event 的一些属性，为 K-V 结构，Body 用来存放该条数据，形式为字节数组

Flume入门

Flume安装部署

安装地址

• Flume官网地址：http://flume.apache.org/
• 文档查看地址：http://flume.apache.org/FlumeUserGuide.html
• 下载地址：http://archive.apache.org/dist/flume/

安装部署

将 apache-flume-1.9.0-bin.tar.gz 上传到 linux 的 /opt/software 目录下

解压 apache-flume-1.9.0-bin.tar.gz 到 /opt/module/ 目录下

tar -zxvf apache-flume-1.9.0-bin.tar.gz -C /opt/module/

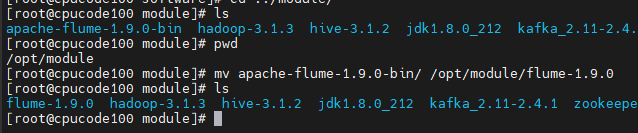

修改 apache-flume-1.9.0-bin 的名称为 flume-1.9.0

mv /opt/module/apache-flume-1.9.0-bin /opt/module/flume-1.9.0

将 lib 文件夹下的 guava-11.0.2.jar 删除以兼容 Hadoop 3.1.3

mv guava-11.0.2.jar guava-11.0.2.blk

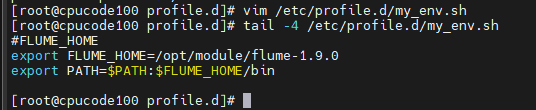

配置环境变量

vim /etc/profile.d/my_env.sh

#FLUME_HOME
export FLUME_HOME=/opt/module/flume-1.9.0
export PATH=$PATH:$FLUME_HOME/bin

生效

source /etc/profile

Flume入门案例

监控端口数据官方案例

案例需求：

使用 Flume 监听一个端口，收集该端口数据，并打印到控制台

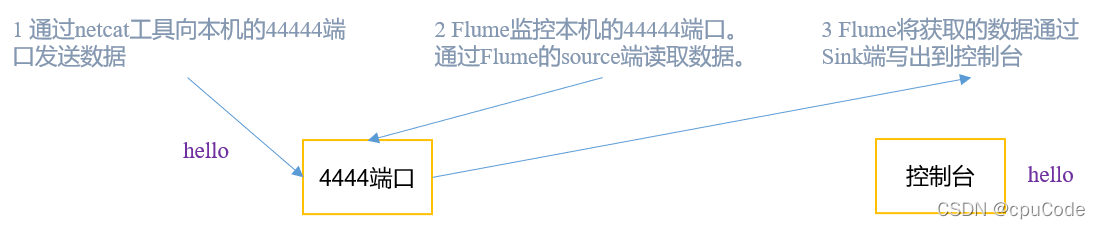

需求分析：

实现步骤：

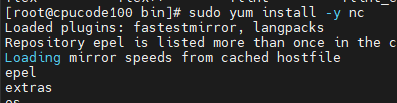

1. 安装netcat工具

sudo yum install -y nc

1. 判断 44444 端口是否被占用

sudo netstat -nlp | grep 44444

1. 创建 Flume Agent 配置文件 flume-netcat-logger.conf

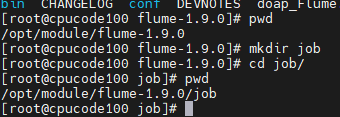

2. 在 flume 目录下创建 job 文件夹并进入 job 文件夹

mkdir job

cd job/

1. 在 job 文件夹下创建 Flume Agent 配置文件 flume-netcat-logger.conf

vim flume-netcat-logger.conf

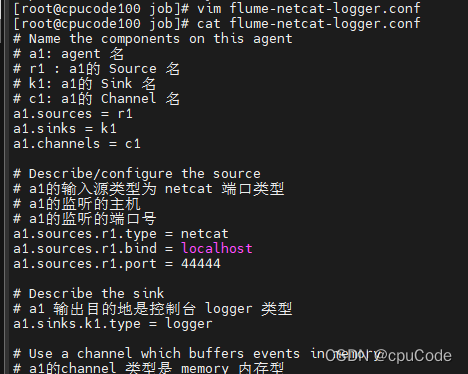

1. 在 flume-netcat-logger.conf 文件中添加

# Name the components on this agent
# a1: agent 名
# r1 : a1的 Source 名
# k1: a1的 Sink 名
# c1: a1的 Channel 名
a1.sources = r1
a1.sinks = k1
a1.channels = c1
# Describe/configure the source
# a1的输入源类型为 netcat 端口类型
# a1的监听的主机
# a1的监听的端口号
a1.sources.r1.type = netcat
a1.sources.r1.bind = localhost
a1.sources.r1.port = 44444
# Describe the sink
# a1 输出目的地是控制台 logger 类型
a1.sinks.k1.type = logger
# Use a channel which buffers events in memory
# a1的channel 类型是 memory 内存型
# al的channel 总容量 1000 个 event
# al的channel 传输时收集到了100条 event 以后提交事务
a1.channels.c1.type = memory
a1.channels.c1.capacity = 1000
a1.channels.c1.transactionCapacity = 100
# Bind the source and sink to the channel
# 将 r1 和 c1 连接起来
# 将 k1 和 cl 连接起来
a1.sources.r1.channels = c1
a1.sinks.k1.channel = c1

注：配置文件来源于官方手册 http://flume.apache.org/FlumeUserGuide.html

1. 先开启 Flume 监听端口

bin/flume-ng agent --conf conf/ --name a1 --conf-file job/flume-netcat-logger.conf -Dflume.root.logger=INFO,console

bin/flume-ng agent -c conf/ -n a1 -f job/flume-netcat-logger.conf -Dflume.root.logger=INFO,console

参数说明：

• —conf/-c：表示配置文件存储在conf/目录
• —name/-n：表示给agent起名为a1
• —conf-file/-f：flume本次启动读取的配置文件是在job文件夹下的flume-telnet.conf文件。
• -Dflume.root.logger=INFO,console ：-D 表示 flume 运行时动态修改 flume.root.logger 参数属性值，并将控制台日志打印级别设置为 INFO 级别。日志级别包括 : log、info、warn、error

1. 使用 netcat 工具向本机的 44444 端口发送内容

nc localhost 44444

1. 在 Flume 监听页面观察接收数据情况

nc hadoop102 44444，flume能否接收到？

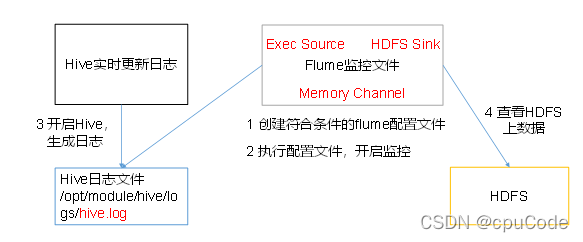

实时监控单个追加文件

案例需求 ：

实时监控Hive日志，并上传到HDFS中

需求分析：

实现步骤：

1. Flume 要想将数据输出到 HDFS，依赖 Hadoop 相关jar包

检查 /etc/profile.d/my_env.sh 文件，确认 Hadoop 和 Java 环境变量配置正确

创建 flume-file-hdfs.conf 文件

创建文件

vim flume-file-hdfs.conf

注：要想读取 Linux 系统中的文件，就得按照 Linux 命令的规则执行命令。由于 Hive日志在 Linux 系统中所以读取文件的类型选择：exec 即 execute 执行的意思。表示执行 Linux 命令来读取文件

添加如下内容

# Name the components on this agent
a2.sources = r2
a2.sinks = k2
a2.channels = c2

# Describe/configure the source
a2.sources.r2.type = exec
a2.sources.r2.command = tail -F /opt/module/hive/logs/hive.log

# Describe the sink
a2.sinks.k2.type = hdfs
a2.sinks.k2.hdfs.path = hdfs://cpucode100:8020/flume/%Y%m%d/%H
#上传文件的前缀
a2.sinks.k2.hdfs.filePrefix = logs-
#是否按照时间滚动文件夹
a2.sinks.k2.hdfs.round = true
#多少时间单位创建一个新的文件夹
a2.sinks.k2.hdfs.roundValue = 1
#重新定义时间单位
a2.sinks.k2.hdfs.roundUnit = hour
#是否使用本地时间戳
a2.sinks.k2.hdfs.useLocalTimeStamp = true
#积攒多少个Event才flush到HDFS一次
a2.sinks.k2.hdfs.batchSize = 100
#设置文件类型，可支持压缩
a2.sinks.k2.hdfs.fileType = DataStream
#多久生成一个新的文件
a2.sinks.k2.hdfs.rollInterval = 60
#设置每个文件的滚动大小
a2.sinks.k2.hdfs.rollSize = 134217700
#文件的滚动与Event数量无关
a2.sinks.k2.hdfs.rollCount = 0

# Use a channel which buffers events in memory
a2.channels.c2.type = memory
a2.channels.c2.capacity = 1000
a2.channels.c2.transactionCapacity = 100

# Bind the source and sink to the channel
a2.sources.r2.channels = c2
a2.sinks.k2.channel = c2

注意：

对于所有与时间相关的转义序列，Event Header 中必须存在以 “ timestamp ” 的 key（除非 hdfs.useLocalTimeStamp 设置为 true，此方法会使用 TimestampInterceptor 自动添加 timestamp）

a3.sinks.k3.hdfs.useLocalTimeStamp = true

1. 运行Flume

bin/flume-ng agent --conf conf/ --name a2 --conf-file job/flume-file-hdfs.conf

1. 开启 Hadoop 和 Hive 并操作 Hive 产生日志

bin/hive

1. 在HDFS上查看文件

实时监控目录下多个新文件

案例需求：

使用Flume监听整个目录的文件，并上传至HDFS

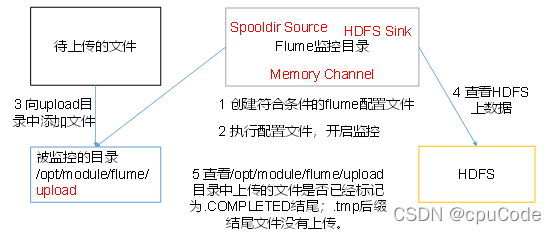

需求分析：

实现步骤：

1. 创建配置文件 flume-dir-hdfs.conf

创建一个文件

vim flume-dir-hdfs.conf

添加如下内容

a3.sources = r3
a3.sinks = k3
a3.channels = c3

# Describe/configure the source
a3.sources.r3.type = spooldir
a3.sources.r3.spoolDir = /opt/module/flume/upload
a3.sources.r3.fileSuffix = .COMPLETED
a3.sources.r3.fileHeader = true
#忽略所有以.tmp结尾的文件，不上传
a3.sources.r3.ignorePattern = ([^ ]*\.tmp)

# Describe the sink
a3.sinks.k3.type = hdfs
a3.sinks.k3.hdfs.path = hdfs://hadoop102:8020/flume/upload/%Y%m%d/%H
#上传文件的前缀
a3.sinks.k3.hdfs.filePrefix = upload-
#是否按照时间滚动文件夹
a3.sinks.k3.hdfs.round = true
#多少时间单位创建一个新的文件夹
a3.sinks.k3.hdfs.roundValue = 1
#重新定义时间单位
a3.sinks.k3.hdfs.roundUnit = hour
#是否使用本地时间戳
a3.sinks.k3.hdfs.useLocalTimeStamp = true
#积攒多少个Event才flush到HDFS一次
a3.sinks.k3.hdfs.batchSize = 100
#设置文件类型，可支持压缩
a3.sinks.k3.hdfs.fileType = DataStream
#多久生成一个新的文件
a3.sinks.k3.hdfs.rollInterval = 60
#设置每个文件的滚动大小大概是128M
a3.sinks.k3.hdfs.rollSize = 134217700
#文件的滚动与Event数量无关
a3.sinks.k3.hdfs.rollCount = 0

# Use a channel which buffers events in memory
a3.channels.c3.type = memory
a3.channels.c3.capacity = 1000
a3.channels.c3.transactionCapacity = 100

# Bind the source and sink to the channel
a3.sources.r3.channels = c3
a3.sinks.k3.channel = c3

1. 启动监控文件夹命令

说明：在使用Spooling Directory Source时，不要在监控目录中创建并持续修改文件；上传完成的文件会以.COMPLETED结尾；被监控文件夹每500毫秒扫描一次文件变动

1. 向upload文件夹中添加文件

在 /opt/module/flume 目录下创建 upload 文件夹

向 upload 文件夹中添加文件

查看HDFS上的数据

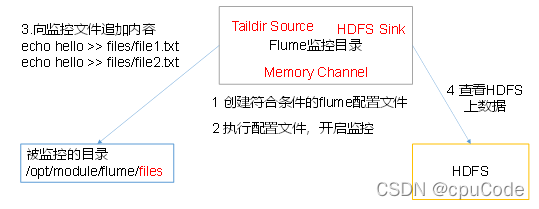

实时监控目录下的多个追加文件

Exec source : 适用于监控一个实时追加的文件，不能实现断点续传

Spooldir Source : 适合用于同步新文件，但不适合对实时追加日志的文件进行监听并同步

Taildir Source : 适合用于监听多个实时追加的文件，并且能够实现断点续传

案例需求 :

使用 Flume 监听整个目录的实时追加文件，并上传至 HDFS

需求分析:

实现步骤：

创建配置文件flume-taildir-hdfs.conf

创建一个文件

vim flume-taildir-hdfs.conf

添加如下内容

a3.sources = r3
a3.sinks = k3
a3.channels = c3

# Describe/configure the source
a3.sources.r3.type = TAILDIR
a3.sources.r3.positionFile = /opt/module/flume-1.9.0/tail_dir.json
a3.sources.r3.filegroups = f1 f2
a3.sources.r3.filegroups.f1 = /opt/module/flume-1.9.0/files/.*file.*
a3.sources.r3.filegroups.f2 = /opt/module/flume-1.9.0/files2/.*log.*

# Describe the sink
a3.sinks.k3.type = hdfs
a3.sinks.k3.hdfs.path = hdfs://cpucode100:8020/flume/upload2/%Y%m%d/%H
#上传文件的前缀
a3.sinks.k3.hdfs.filePrefix = upload-
#是否按照时间滚动文件夹
a3.sinks.k3.hdfs.round = true
#多少时间单位创建一个新的文件夹
a3.sinks.k3.hdfs.roundValue = 1
#重新定义时间单位
a3.sinks.k3.hdfs.roundUnit = hour
#是否使用本地时间戳
a3.sinks.k3.hdfs.useLocalTimeStamp = true
#积攒多少个Event才flush到HDFS一次
a3.sinks.k3.hdfs.batchSize = 100
#设置文件类型，可支持压缩
a3.sinks.k3.hdfs.fileType = DataStream
#多久生成一个新的文件
a3.sinks.k3.hdfs.rollInterval = 60
#设置每个文件的滚动大小大概是128M
a3.sinks.k3.hdfs.rollSize = 134217700
#文件的滚动与Event数量无关
a3.sinks.k3.hdfs.rollCount = 0

# Use a channel which buffers events in memory
a3.channels.c3.type = memory
a3.channels.c3.capacity = 1000
a3.channels.c3.transactionCapacity = 100

# Bind the source and sink to the channel
a3.sources.r3.channels = c3
a3.sinks.k3.channel = c3

1. 启动监控文件夹命令

bin/flume-ng agent --conf conf/ --name a3 --conf-file job/flume-taildir-hdfs.conf

1. 向files文件夹中追加内容

在 /opt/module/flume 目录下创建 files 文件夹

mkdir files

向 upload 文件夹中添加文件

echo hello >> file1.txt

echo atguigu >> file2.txt

1. 查看HDFS上的数据

Taildir 说明：

Taildir Source 维护了一个 json 格式的 position File ，其会定期的往 position File中更新每个文件读取到的最新的位置，因此能够实现断点续传

Position File 的格式如下：

{
    "inode":2496272,
    "pos":12,
    "file":"/opt/module/flume-1.9.0/files/file1.txt"
}
{
    "inode":2496275,
    "pos":12,
    "file":"/opt/module/flume-1.9.0/files/file2.txt"
}

注：Linux 中储存文件元数据的区域就叫做 inode，每个 inode 都有一个号码，操作系统用 inode 号码来识别不同的文件，Unix/Linux 系统内部不使用文件名，而使用inode 号码来识别文件

Flume进阶

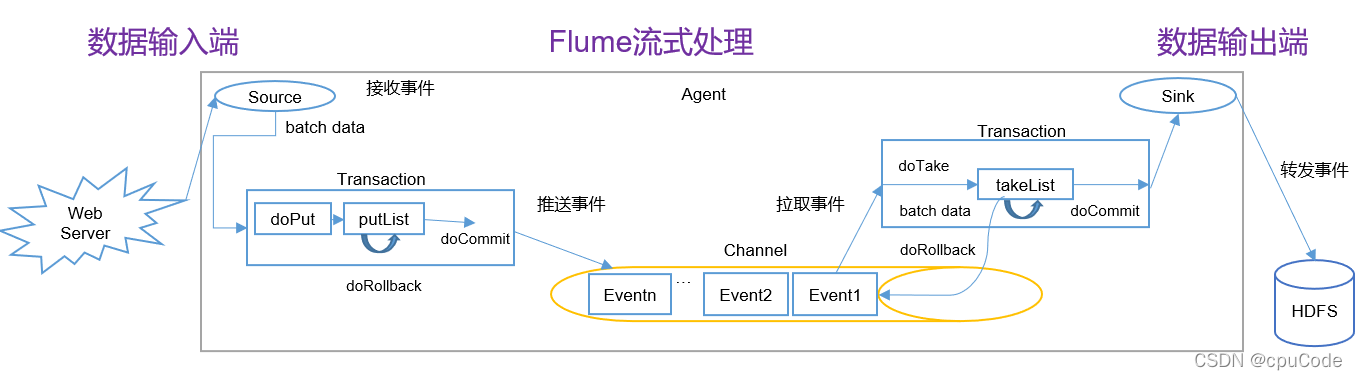

Flume事务

Put事务流程

• doPut : 将批数据先写入临时缓冲区 putList
• doCommne : 存队列是否足够合并
• doRollback : channel不足, 回滚数据

Take事务

• doTake : 将数据取到临时缓冲区takeList, 并将数据发送到HDFS
• doCommit : 如果数据全部发送成功，则清除临时缓冲区takeList
• doRollback : 数据发送过程中如果出现异常, rollback 将临时缓冲区 takeList 中的数据归还给 channel 内存队列。

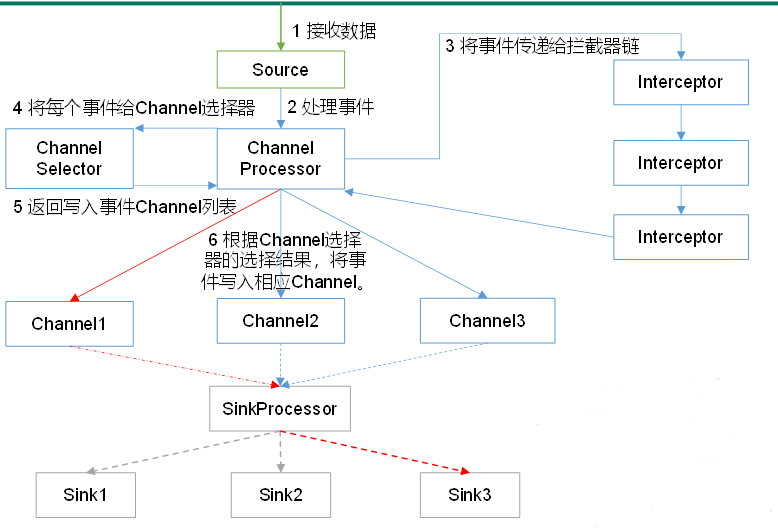

Flume Agent内部原理

ChannelSelector

ChannelSelector的作用就是选出Event将要被发往哪个Channel。其共有两种类型，分别是Replicating（复制）和Multiplexing（多路复用）

ReplicatingSelector会将同一个Event发往所有的Channel，Multiplexing会根据相应的原则，将不同的Event发往不同的Channel

SinkProcessor

SinkProcessor共有三种类型 :

• DefaultSinkProcessor
• LoadBalancingSinkProcessor
• FailoverSinkProcessor

DefaultSinkProcessor对应的是单个的Sink，

LoadBalancingSinkProcessor和FailoverSinkProcessor对应的是Sink Group，LoadBalancingSinkProcessor可以实现负载均衡的功能，FailoverSinkProcessor可以错误恢复的功能

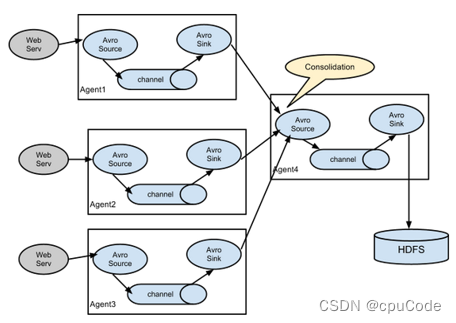

Flume拓扑结构

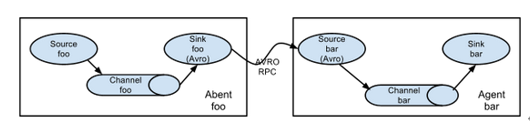

这种模式是将多个flume顺序连接起来了，从最初的source开始到最终sink传送的目的存储系统。此模式不建议桥接过多的flume数量， flume数量过多不仅会影响传输速率，而且一旦传输过程中某个节点flume宕机，会影响整个传输系统。

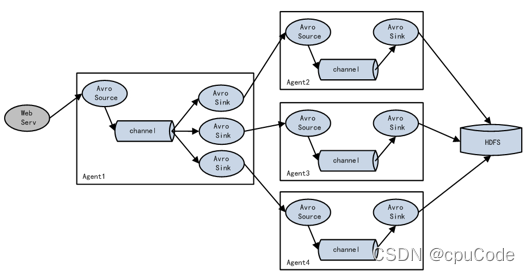

Flume支持将事件流向一个或者多个目的地。这种模式可以将相同数据复制到多个channel中，或者将不同数据分发到不同的channel中，sink可以选择传送到不同的目的地。

Flume企业开发案例

自定义Interceptor

自定义Source

自定义Sink

Flume数据流监控

Ganglia 的安装与部署

Ganglia 三部分组成 :

• gmond
• gmetad
• gweb

gmond（Ganglia Monitoring Daemon）: 一种轻量级服务，安装在每台需要收集指标数据的节点主机上。如 : CPU、内存、磁盘、网络和活跃进程的数据等

gmetad（Ganglia Meta Daemon）: 整合所有信息，并以 RRD 格式存储至磁盘的服务

gweb（Ganglia Web）Ganglia可视化工具 : 利用浏览器显示 gmetad 所存储数据的 PHP 前端。以图表 展现集群的运行状态下收集的多种不同指标数据

操作 Flume 测试监控

启动Flume任务

bin/flume-ng agent \
-c conf/ \
-n a1 \
-f datas/netcat-flume-logger.conf \
-Dflume.root.logger=INFO,console \
-Dflume.monitoring.type=ganglia \
-Dflume.monitoring.hosts=cpu101:8649

发送数据观察 ganglia 监测图

nc localhost 44444
