本章涵盖 IoT 网关的安装和初始配置。我们将 IoT 网关连接到 ThingsBoard 服务器,并将网关的连接的设备数量处理的消息等统计数据可视化:。我们还将配置 MQTT 和 OPC-UA 扩展,以便从外部设备或应用程序订阅反馈设备数据。

先决条件

如果您没有正常运行的 ThingsBoard 实例,请使用实时演示安装指南来修复此问题。
注意,需要 1.1 或更高版本的 ThingsBoard。

步骤 1.选择安装选项

浏览可用的网关安装选项并选择最合适的安装指南。

步骤 2.按照安装步骤操作

按照所选网关安装指南中的步骤 (1-3) 操作。网关配置步骤如下。

步骤 3.网关配置

为了将 IoT 网关连接到 ThingsBoard 服务器,您需要首先设置网关凭据。我们将使用访问令牌凭据作为最简单的凭据。有关更多详细信息,请参见设备身份验证选项
以租户管理员身份登录。在本地 ThingsBoard 服务器的情况下使用默认凭据。打开设备,点击右下角的红色+按钮。

ThingsBoard IoT网关入门-转载 - 图1

填入网关名称并选中是网关复选框。

ThingsBoard IoT网关入门-转载 - 图2

注意: 网关和设备名称在当前租户的范围内应该是唯一的。
打开新的设备卡,点击复制访问令牌按钮。

ThingsBoard IoT网关入门-转载 - 图3

步骤 4.网关配置

Thingsboard 网关支持每个租户配置。这意味着每个租户都可以有自己的连接和扩展配置。
转到网关配置文件夹并编辑 tb-gateway.yml 文件。

  1. Windows: YOUR_INSTALL_DIR/conf
  2. Linux: /etc/tb-gateway/conf

gateway.connection.hostgateway.connection.port属性更改为您的 ThingsBoard 主机地址 (如果是实时演示实例,请不要修改)。
gateway.connection.security.accessToken 属性更改为在步骤 3 中复制的访问令牌。
您的网关配置应该类似于此文件:

  1. gateways:
  2. tenants:
  3. -
  4. label: "Tenant"
  5. reporting:
  6. interval: 60000
  7. persistence:
  8. type: file
  9. path: storage
  10. bufferSize: 1000
  11. connection:
  12. host: "${GATEWAY_HOST:YOUR_HOST}"
  13. port: 1883
  14. retryInterval: 3000
  15. maxInFlight: 1000
  16. security:
  17. accessToken: "${GATEWAY_ACCESS_TOKEN:YOUR_TOKEN}"
  18. remoteConfiguration: true
  19. server:
  20. address: "0.0.0.0"
  21. port: "9090"
  22. updates:
  23. enabled: "${UPDATES_ENABLED:true}"

remoteConfiguration 属性值为true,表示启用远程管理此租户的扩展配置 (通过 ThingsBoard GUI) ,否则为本地管理 (通过当前配置文件)

步骤 5.启动您的网关

按照所选安装指南中的步骤 (5-6) 操作。

步骤 6.查看网关统计信息

打开 ThingsBoard 服务器的 WEB 界面,查看从 ThingsBoard 网关上传的统计数据。以租户管理员身份登录并打开设备页面。点击网关设备卡。打开 最新遥测 选项卡,查看以下统计数据:devicesOnlineattributesUploadedtelemetryUploaded。所有值都应设置为 0

ThingsBoard IoT网关入门-转载 - 图4

UI 上存在这些值意味着您的网关已经成功连接到 ThingsBoard 服务器。

步骤 7.选择您的扩展

根据您的用例,您可以选择以下选项:

或者按照说明执行所有步骤。

步骤 8.连接到外部 MQTT 代理

在这一步,我们将连接到外部 MQTT 代理,以便开始从第三方或旧应用程序和设备收集数据。
有两种选择:

8.1 MQTT 代理文件配置

打开网关配置文件夹并编辑 tb-gateway.yml 文件。配置文件夹位置:

  1. Windows: YOUR_INSTALL_DIR/conf
  2. Linux: /etc/tb-gateway/conf

mqtt.Enable 属性值更改为 true
我们将使用 Mosquitto MQTT 代理进行演示。有关如何安装此代理的说明,请参见 Mosquitto 下载页面
注意: 默认情况下,Mosquitto 和 ThingsBoard 对 MQTT 服务使用相同的端口 (1883)。如果您想在同一台主机上使用 ThingsBoard 和 Mosquitto,您需要更改其中一台服务器中的 mqtt 端口。有关更多详细信息,请参见相应的 ThingsBoard Mosquitto 文档。
因为我们使用托管在云端的 ThingsBoard 演示实例,所以我们将在本地安装 Mosquitto MQTT 代理,并使用默认的服务配置。
如果你决定使用其他 MQTT 部署外部主机或特定安全配置,请编辑 mqtt-config.json 文件修改连接参数。有关更多详细信息,请参见 MQTT 扩展配置指南
使用以下命令重新启动网关

  1. Windows:
  2. net stop tb-gateway
  3. net start tb-gateway
  4. Linux:
  5. sudo service tb-gateway restart

mqtt-config.json 文件中包含的示例配置允许将来自外部 MQTT 代理的 JSON 映射到 ThingsBoard 设备的属性和遥测。

8.2 MQTT 代理 GUI 配置

要通过 ThingsBoard GUI 配置 ThingsBoard 网关,必须在 tb-gateway.yaml 中启用 remoteConfiguration :

  1. gateways:
  2. tenants:
  3. -
  4. label: "Tenant"
  5. # Some configuration omitted
  6. remoteConfiguration: true

如果 remoteConfiguration 设置为 false,GUI 配置将不会生效,ThingsBoard 网关将在配置文件中查找配置。
我们将使用 Mosquitto MQTT 代理进行演示。有关如何安装此代理的说明,请参见 Mosquitto 下载页面
注意: 默认情况下,Mosquitto 和 ThingsBoard 对 MQTT 服务使用相同的端口 (1883)。如果您想在同一台主机上使用 ThingsBoard 和 Mosquitto,您需要更改其中一台服务器中的 mqtt 端口。有关更多详细信息,请参见相应的 ThingsBoard Mosquitto 文档。
因为我们使用托管在云端的 ThingsBoard 演示实例,所以我们将在本地安装 Mosquitto MQTT 代理,并使用默认的服务配置。.
如果你决定使用其他 MQTT 部署外部主机或特定安全配置,请编辑 mqtt-config.json 文件修改连接参数。有关更多详细信息,请参见 MQTT 扩展配置指南
转到设备,选择您的网关,然后单击扩展选项卡。
此时我们推荐下载和导入示例 MQTT 配置文件 mqtt-gui-extension-configuration.json
您也可以一步一步地配置 MQTT 扩展,但这仅推荐已经熟悉 ThingsBoard IoT 网关的用户这么做。
单击导入扩展配置并上传刚下载的 mqtt-gui-extension-configuration.json 文件:

ThingsBoard IoT网关入门-转载 - 图5

导入配置时,单击编辑扩展按钮查看导入的配置。

ThingsBoard IoT网关入门-转载 - 图6

MQTT 扩展配置包含一个或多个代理配置:

ThingsBoard IoT网关入门-转载 - 图7

每个代理配置都有以下部分:

  • 代理连接设置:
    • 端口
    • 主机
    • 重试间隔
    • 凭证
  • 映射
  • 连接请求
  • 断开请求
  • 属性请求
  • 属性更新
  • 服务器端 RPC

注意代理连接设置不是 ThingsBoard 服务器连接参数。这些设置适用于外部 MQTT 代理,ThingsBoard IoT 网关从该代理收集数据,然后将其发送到 ThingsBoard 服务器。网关从 tb-gateway.yml 文件中获取 ThingsBoard 服务器连接设置,如前所述。
MQTT 扩展配置详细信息部分详细描述了映射

8.3 MQTT 扩展配置详细信息

以下部分描述了 MQTT 扩展配置设置的每个部分,包括基于文件和 GUI 的。

8.3.1 基本映射示例

例如,下面列出的默认映射将强制网关订阅 sensors主题,并使用传入 json 消息中的 serialNumber 作为设备名称。类似,modeltemperaturejson 对象字段将映射到相应的 ThingsBoard 设备属性和遥测字段。

  1. {
  2. "topicFilter": "sensors",
  3. "converter": {
  4. "type": "json",
  5. "filterExpression": "",
  6. "deviceNameJsonExpression": "${$.serialNumber}",
  7. "attributes": [
  8. {
  9. "type": "string",
  10. "key": "model",
  11. "value": "${$.model}"
  12. }
  13. ],
  14. "timeseries": [
  15. {
  16. "type": "double",
  17. "key": "temperature",
  18. "value": "${$.temperature}"
  19. }
  20. ]
  21. }
  22. }

通过 GUI 配置的相同映射:

ThingsBoard IoT网关入门-转载 - 图8

让我们试用这个映射的作用。我们将使用 mosquitto_pub 命令模拟连接到外部 mqtt 代理的设备中的数据:

  1. mosquitto_pub -h localhost -p 1883 -t "sensors" -m '{"serialNumber":"SN-001", "model":"T1000", "temperature":36.6}'

注意: 在 Windows 上,网关可能无法正确解析 JSON 字符串。您可能会在网关日志中看到以下错误:

  1. com.fasterxml.jackson.core.JsonParseException: Unexpected character (''' (code 39)): was expecting double-quote to start field name

如果是这种情况,在外部使用双引号,在消息内部转义双引号,如下所示:

  1. "{\"serialNumber\":\"SN-001\", \"model\":\"T1000\", \"temperature\":36.6}"

您应该在网关日志中观察以下日志消息:

  1. ... INFO o.t.g.service.MqttGatewayService - [SN-001] Device Connected!

日志位于以下文件夹中:

  1. Windows: YOUR_INSTALL_DIR/logs
  2. Linux: /var/log/tb-gateway

现在,您可以到 ThingsBoard web 界面,并在设备页面上观察新的设备 SN-001。您可以单击该设备,并在相应的选项卡中观察传递的属性和遥测数据。
ThingsBoard IoT网关入门-转载 - 图9

8.3.2 映射 JSON 数组

默认情况下,网关通过将每个数组元素映射为单独的实体来支持 json 数组的映射。例如,以下命令将创建或更新两个设备: SN-002SN-003

  1. mosquitto_pub -h localhost -p 1883 -t "sensors" -m '[{"serialNumber":"SN-002", "model":"M2", "temperature":42.0}, {"serialNumber":"SN-003", "model":"M3", "temperature":73.0}]'

8.3.3 将 MQTT 主题映射到设备名称

在某些情况下,设备名称是 MQTT 主题的一部分。在这种情况下,您可以使用正则表达式提取设备名称值。此正则表达式在 deviceNameTopicExpression 字段中配置。
请参见下面的发布命令和映射示例 (默认配置中已经存在):

  1. mosquitto_pub -h localhost -p 1883 -t "sensor/SN-004/temperature" -m '{"value":36.6}'
  1. {
  2. "topicFilter": "sensor/+/temperature",
  3. "converter": {
  4. "type": "json",
  5. "filterExpression": "",
  6. "deviceNameTopicExpression": "(?<=sensor\/)(.*?)(?=\/temperature)",
  7. "timeseries": [
  8. {
  9. "type": "double",
  10. "key": "temperature",
  11. "value": "${$.value}"
  12. }
  13. ]
  14. }
  15. }

GUI 中的相同配置:

ThingsBoard IoT网关入门-转载 - 图10

8.3.4 高级映射语法和过滤

网关 MQTT 扩展使用 JsonPath 库提供灵活映射和过滤 JSON 结构的能力。您可以根据路径过滤器示例定义过滤器表达式。

8.3.5 自定义 MQTT 消息映射器

作为网关开发人员,您可以使用以下接口 新建分支并添加自定义映射程序。如果您认为 PRs 对 ThingsBoard 社区有用,请随时为您的自定义映射器实现代码提交 PRs

步骤 9.连接到外部 OPC-UA 服务器

这个例子将演示如何

  • 连接到本地安装的运行在 Windows 上的 KEPServerEX 。
  • 将样本 OPC-UA 标签值转换为 ThingsBoard 属性和遥测。
  • 使用 ThingsBoard 小部件可视化 OPC-UA 标签值。

我们假设 KEPServerEX 已经安装在您的 Windows 机器上。我们将使用 Windows 10 和免费演示服务器。

9.1. 向 KEPServerEX 提供网关凭据

打开 KEPServerEXde 的 OPC UA Configuration Manager 应用程序,转到 Trusted Clients 页面。
从网关配置文件夹导入 example.der 证书。配置文件夹位置:

  1. Windows: YOUR_INSTALL_DIR/conf
  2. Linux: /etc/tb-gateway/conf

注意: 为了演示目的,此证书被添加到配置文件夹中。证书和密钥都是公开访问的,因此不安全,也不适合生产使用。您可以为生产使用创建和配置自己的证书对。
注意: 如果提供的 example.der 证书已过期,或者您决定生成新证书,您可以使用以下命令获取新的示例.der:

  1. keytool -genkeypair -v -alias gateway -dname "CN=Thingsboard Gateway, OU=TB, O=ThingsBoard, L=San Francisco, ST=CA, C=US" -keystore example.jks -keypass secret -storepass secret -keyalg RSA -keysize 2048 -validity 9999
  2. keytool -importkeystore -srckeystore example.jks -destkeystore example.pfx -srcstoretype JKS -deststoretype PKCS12 -srcstorepass secret -deststorepass secret -srcalias gateway -destalias gateway -srckeypass secret -destkeypass secret -noprompt
  3. keytool -exportcert -alias gateway -keypass secret -keystore example.pfx -storepass secret -file example.der

ThingsBoard IoT网关入门-转载 - 图11

9.2. 添加服务器端点 KEPServerEX

如果您想在不同的主机上部署 ThingsBoard IoT 网关和 KEPServerEX,则需要此步骤。
需要将 KEPServerEX 配置为接受远程连接。打开 KEPServerEX 的 OPC UA Configuration Manager 应用程序,导航到 Server Endpoints 页面。

ThingsBoard IoT网关入门-转载 - 图12

注意需要重新启动 KEPServerEX。

9.3 启用 OPC-UA 扩展

9.3.1 OPC-UA 扩展名文件配置

如果您使用的是基于文件的配置,请转到网关配置文件夹并编辑 tb-gateway.yml 文件。配置文件夹位置:

  1. Windows: YOUR_INSTALL_DIR/conf
  2. Linux: /etc/tb-gateway/conf

将启用 opc.enabled 属性值更改为 true
如果你决定使用不同 OPC-UA 服务器部署外部主机或特定安全配置,请编辑 opc-config.json 文件修改连接参数。有关更多 OPC-UA 详细信息,请参见扩展配置指南
opc-config.json 包含示例配置允许将 OPC-UA 标签 映射到 ThingsBoard 设备属性和遥测。一旦启动,OPC-UA 扩展将使用此预定义配置监控您的 OPC-UA 服务器。
使用以下命令重新启动网关

  1. Windows:
  2. net stop tb-gateway
  3. net start tb-gateway
  4. Linux:
  5. sudo service tb-gateway restart

9.3.2 OPC-UA 扩展 GUI 配置

您可以导入示例配置:
opc-ua-gui-extension-configuration.json
或者手动配置 OPC-UA 扩展。扩展配置的配置界面类似如下:
ThingsBoard IoT网关入门-转载 - 图13

注意: 使用远程配置时,网关不会在本地文件系统中查找密钥库文件,而是直接从从 ThingsBoard 服务器接收的配置中读取。示例 opc-ua-gui-extension-configuration.json 不包含密钥库数据。导入示例配置后,您需要通过单击编辑扩展手动添加密钥库:

ThingsBoard IoT网关入门-转载 - 图14

然后删除文件或单击选择要上传的文件:

ThingsBoard IoT网关入门-转载 - 图15

9.4. 从设备中浏览数据

下面列出的默认映射将强制 gateway 将所有可以匹配 **deviceNodePattern** 的 OPC-UA 标签视为 ThingsBoard 设备。网关使用 deviceNamePattern 来计算基于相对于设备节点标签 (例如,_System._DeviceId) 的不同标签的值的设备名称。类似,Tag1Tag2 相对 OPC-UA 标签将被映射到相应的 ThingsBoard 设备属性和遥测字段。

  1. {
  2. "deviceNodePattern": "Channel1\\.Device\\d+$",
  3. "deviceNamePattern": "Device ${_System._DeviceId}",
  4. "attributes": [
  5. {"key":"Tag1", "type": "string", "value": "${Tag1}"}
  6. ],
  7. "timeseries": [
  8. {"key":"Tag2", "type": "long", "value": "${Tag2}"}
  9. ]
  10. }

GUI 中的相同映射如下所示:

ThingsBoard IoT网关入门-转载 - 图16

您应该在网关日志中观察以下日志消息:

  1. ... INFO o.t.g.service.MqttGatewayService - [Device 1] Device Connected!

日志位于以下文件夹中:

  1. Windows: YOUR_INSTALL_DIR/logs
  2. Linux: /var/log/tb-gateway

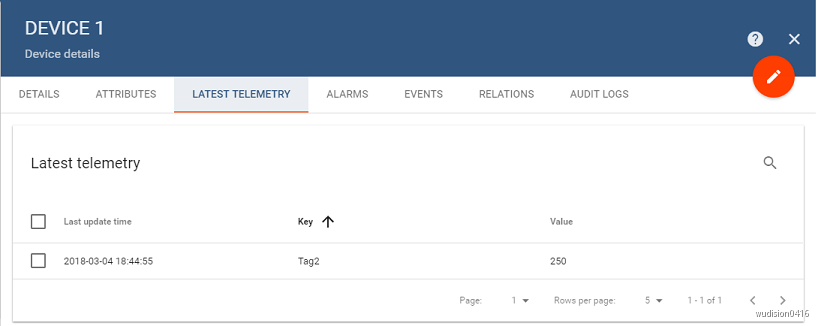

现在,您可以打开 ThingsBoard 网页界面,并在 设备 页面上观察新的设备 Device 1。您可以单击设备卡,并在相应的选项卡中观察传递的属性和遥测。

ThingsBoard IoT网关入门-转载 - 图17

ThingsBoard IoT网关入门-转载 - 图18

步骤 10.连接到 Sigfox 后端

在这一步中,我们将连接到 Sigfox 后端,以便开始从 sigfox 模块收集数据。

10.1 Sigfox 扩展名文件配置:

打开网关配置文件夹并编辑 tb-gateway.yml 文件。配置文件夹位置:

  1. Windows: YOUR_INSTALL_DIR/conf
  2. Linux: /etc/tb-gateway/conf

sigfox.Enable 属性值更改为 true
使用以下命令重新启动网关

  1. Windows:
  2. net stop tb-gateway
  3. net start tb-gateway
  4. Linux:
  5. sudo service tb-gateway restart

sigfox-config.json 包含的配置允许将来自 Sigfox 后端 JSON 消息映射到 ThingsBoard 遥测。

10.2 Sigfox 扩展 GUI 配置:

您可以导入示例 Sigfox 扩展配置文件:
sigfox-gui-extension-configuration.json

10.3 您可以导入示例 Sigfox 扩展配置文件:

假设我们想将 Sigfox 模块中的坐标、温度和湿度数据推送到 ThingsBoard。为了实现这一点,您需要选择设备类型,并配置从 Sigfox 后端到我们物联网网关的自定义回调。

ThingsBoard IoT网关入门-转载 - 图19

如下问题需要注意:

  • 这是 UPLINK 数据回调;
  • URL pattern 包含物联网网关主机、端口和设备类型 id;
  • header 中 Authorization 用于认证 Sigfox 服务器;
  • 需要使用 HTTP 的 POST 请求;
  • 消息正文是有效的 JSON 文档;
  • 消息正文使用固定变量: device 、lat 、 lng;
  • 消息正文使用区分大小写的自定义变量: Temperature and Humidity 。

我们假设您已经在一些云服务器上部署了网关来获取静态 IP 地址或主机名。

10.4 基本映射示例

下面列出的默认映射将允许将来自于 Sigfox 后端的数据转换并发布到 ThingsBoard。

  1. {
  2. "deviceTypeConfigurations": [
  3. {
  4. "deviceTypeId": "YOUR_DEVICE_TYPE_ID",
  5. "token": "SECURITY_TOKEN",
  6. "converter": {
  7. "deviceNameJsonExpression": "${$.device}",
  8. "attributes": [
  9. {
  10. "type": "string",
  11. "key": "lat",
  12. "value": "${$.lat}"
  13. },
  14. {
  15. "type": "string",
  16. "key": "lng",
  17. "value": "${$.lng}"
  18. }
  19. ],
  20. "timeseries": [
  21. {
  22. "type": "double",
  23. "key": "temperature",
  24. "value": "${$.data.temperature}",
  25. "transformer": {
  26. "type": "intToDouble"
  27. }
  28. },
  29. {
  30. "type": "double",
  31. "key": "humidity",
  32. "value": "${$.data.humidity}",
  33. "transformer": {
  34. "type": "intToDouble"
  35. }
  36. }
  37. ]
  38. }
  39. }
  40. ]
  41. }

请注意一下事项:

  • YOUR_DEVICE_TYPE_ID 需要用实际值替换 (在我们的例子中是 “58cb911a5005742b3b4c41a0”)
  • SECURITY_TOKEN 需要用随机值替换 (在我们的例子中是 “Basic U0lHRk9YX1RFU1RfVE9LRU4 =”)
  • JsonPath 表达式用于从传入的 JSON 中提取值 (在我们的例子中是 “$.data.Temp”)。
  • 所有 JsonPath 表达式都需要用 ${} 包裹。
  • 转换器 用于转换数据类型。例如,使用 “(65536-X)/10” 公式将整数加倍。你可以插入你自己的转换器。

10.5 尝试一下

一旦配置了 Sigfox 后端回调,您可以在 ThingsBoard IoT 网关日志中观察到传入的消息。如果一切配置正确,您将在租户管理员设备列表中看到新设备。

ThingsBoard IoT网关入门-转载 - 图20
您可以打开特定设备并检查遥测值是否成功到达。

10.6 自定义数据类型转换器

作为网关开发人员,您可以从以下接口新建分支并添加自定义转换器。如果您认为 PRs 对 ThingsBoard 社区有用,请随时为您的定制转换器实现代码提交 PRs。

11. 连接到 Modbus 从机

相应的扩展页面上包含了 Modbus 的扩展配置。
