RNN神经网络拓扑结构

在介绍RNN神经网络拓扑结构之前，我们先来回顾一下DNN结构，假设我们有一句话 I eat apple。当我们用DNN去训练的时候，我们是把这个句子直接输入，也就是说每个词都被同一时刻输入到神经网络中参与训练，注意我刚提到了一个词，那就是同一时刻，那么就很容易理解了，DNN去训练的时候是在同一时刻输入所有的数据参与训练。

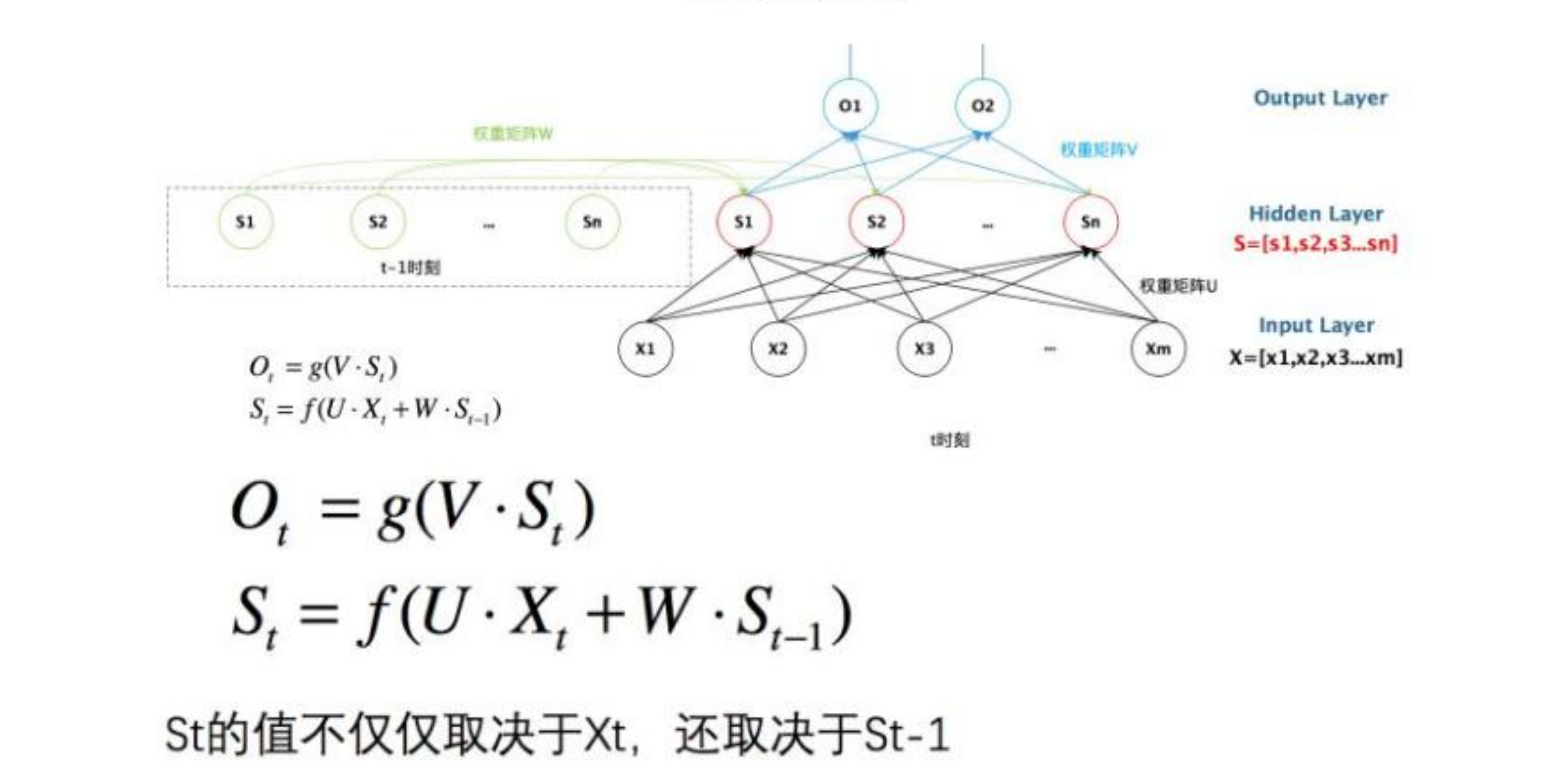

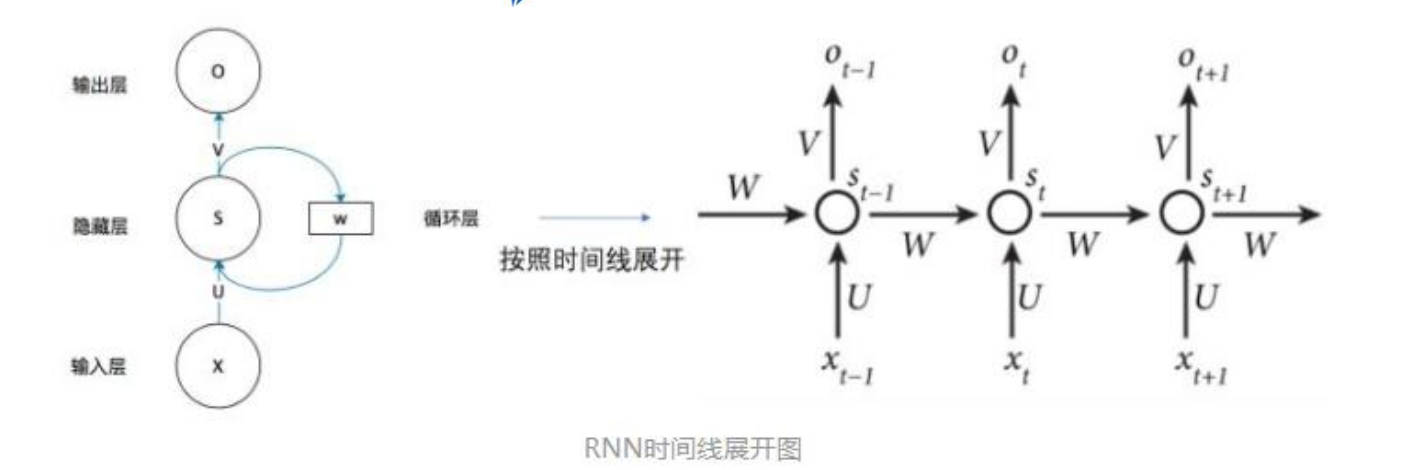

接下来我们聊聊RNN，RNN是循环神经网络，它的模式可以理解为一个时间序列，怎么理解时间序列呢，那就是我们输入的东西并不是在同一时间段内输入的，而是被切分成一个个时刻输入的，而且上一时刻会影响着下一时刻。为了方便理解，我们需要将二维网络结构转变成三维网络结构，我们的DNN就是二维网络结构，输入的样本量是第一维度，每个样本对应的特征量是第二个维度。那么RNN多了哪个维度呢，那就是时间维度。还是假设那句话I eat apple。我们可以做一个知识迁移，在我打字时，我会先打出I，再打出eat，最后打出apple，这就是一个时间序列。假设I是t-1的时刻被打出，eat是t时刻被打出，apple是t+1时刻被打出。我们先假设一个三层的RNN网络，其实隐藏层可以更多些，但为了方便理解，我们用三层来讲解，实际上有权重的就只有两层，就是隐藏层和输出层。假设我们只有一个样本，即我们只有一个词向量，先假设这个词的特征维度是m，维度是（1m），在时间序列中，我们首先输入t-1时刻的样本，即I，然后我们与维度为（mn）的权重U做完点积后进入到隐藏层中，此时形成了一个维度为（1n）的词向量，设隐藏层的输出是S，那么在t-1时刻我们的隐藏层输出的是St-1（维度为（1n）），注意了，这时候我们输出的St-1会被copy成两份，一份进入到输出层中与V矩阵点积然后输出，一部分被保留下来用于作为t时刻隐藏层的输入的一部分。t时刻时的情形与t-1时刻的情形差不多，但需要指出的是，t时刻的隐藏层的输入不但包括之前被保留下来的St-1，还包含t时刻的输入层传来的词向量。具体的过程如图所示。


RNN的精妙之处在于，假设你输入了一句话，这句话会先被分词，然后将每个词都映射到时间序列中的不同时刻中去，因此我之前说可以将整个过程理解为三维网络结构，样本维度依然在第一个维度，时间序列在第二维度，词向量特征在第三维度。这就是RNN的整体结构和计算流程。
