G

G 作为 F2 图表的渲染引擎，具备以下特点：

• 层次化结构

• 支持容器、各种图形的创建、修改和销毁

• 动画

• 矩阵变换

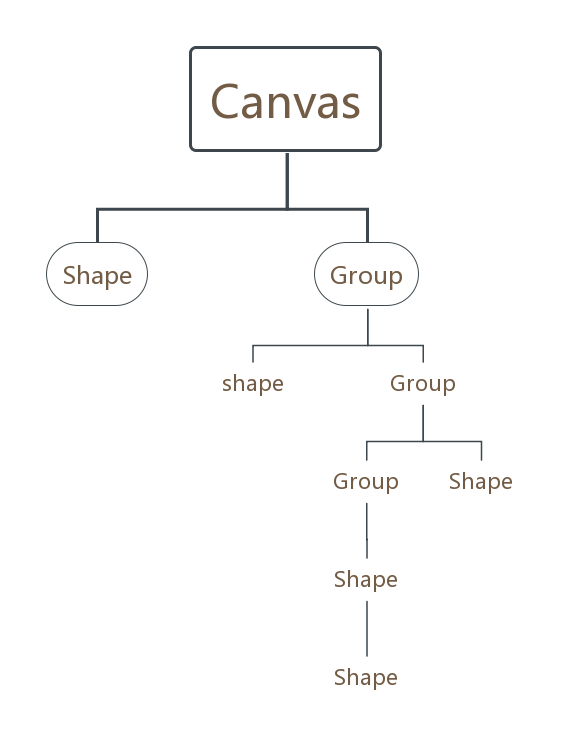

G 采用层次化结构设计，结构如下：

其中：

• Canvas 画布的入口，包含所有 Group、Shape 对象

• Group 容器，可包含 Group 和 Shape 对象

• Shape 为 G 提供的具体的图形

如何引入 G

const F2 = require('@antv/f2');
const { G } = F2;

类

• Canvas

• Group

• Shape

  • Shape.Line 线

  • Shape.Arc 圆弧

  • Shape.Circle 圆

  • Shape.Polygon 多边形

  • Shape.Polyline 多点线段

  • Shape.Rect 矩形

  • Shape.Sector 扇形

  • Shape.Text 文本

  • Shape.Custom 自定义图形

命名空间

• Matrix

• Vector2

示例：

const { Canvas } = F2.G; // 引入 Canvas
const canvas = new Canvas({
  el: 'canvas',
  width: 200,
  height: 100
}); // 创建 canvas 实例
const container = canvas.addGroup({
  zIndex: 2
}); // canvas 添加一个 group
const itemGroup = container.addGroup({
  zIndex: 1
}); // container 添加一个 group
itemGroup.addShape('circle', {
  attrs: {
    x: 5,
    y: 0,
    r: 5,
    fill: 'red'
  }
}); // itemGroup 中添加一个圆
itemGroup.addShape('text', {
  attrs: {
    x: 17,
    y: 0,
    textAlign: 'start',
    textBaseline: 'middle',
    fontSize: 12,
    fill: 'red',
    text: '分类一'
  }
}); // itemGroup 中添加一个文本
const bbox = itemGroup.getBBox(); // 获取 itemGroup 的包围盒
container.addShape('rect', {
  zIndex: 0,
  attrs: {
    x: bbox.minX - 5,
    y: bbox.minY - 5,
    width: bbox.width + 10,
    height: bbox.height + 10,
    fill: 'rgba(0, 0, 0, 0.09)',
    radius: 4
  }
}); // container 中添加一个矩形
container.sort(); // container 容器内元素排序
container.moveTo(30, 50); // 将 container 移至 (30, 50)
canvas.addShape('rect', {
  zIndex: 0,
  attrs: {
    x: 0,
    y: 0,
    width: 200,
    height: 100,
    fill: 'rgba(0, 0, 0, 0.09)',
    radius: 4
  }
}); // canvas 中添加一个矩形
canvas.sort(); // canvas 容器内的元素排序
canvas.draw(); // 绘制
