Compileflow 工作流介绍

1. compileflow是什么

compileflow是一个非常轻量、高性能、可集成、可扩展的流程引擎。
compileflow Process引擎是淘宝工作流TBBPM引擎之一，是专注于纯内存执行，无状态的流程引擎，通过将流程文件转换生成java代码编译执行，简洁高效。当前是阿里业务中台交易等多个核心系统的流程引擎。
compileflow能让开发人员通过流程编辑器设计自己的业务流程，将复杂的业务逻辑可视化，为业务设计人员与开发工程师架起了一座桥梁。

2. Design Intention

1. 希望为业务开发提供端至端，从设计至实现的业务流程解决方案。
2. 提供多种流程引擎，实现从战略至商业能力，商业能力至业务流程，业务流程至系统，并最终实现业务的可视化全局架构。

3. 设计高效的执行引擎，实现对服务的快速组合或扩展，提升idea至value的研发响应与交互速度。

   3. Features

4. 高性能：通过将流程文件转换生成java代码编译执行，简洁高效。

5. 丰富的应用场景：在阿里巴巴中台解决方案中广泛使用，支撑了导购、交易、履约、资金等多个业务场景。
6. 可集成：轻量、简洁的设计使得可以极其方便地集成到各个解决方案和业务场景中。
7. 完善的插件支持：流程设计目前有IntelliJ IDEA、Eclipse插件支持，可以在流程设计中实时动态生成java代码并预览，所见即所得。

8. 支持流程设计图导出svg文件和单元测试代码。

   4. Quick Start

   Step1: 下载安装IntelliJ IDEA插件(可选)

   插件下载地址：https://github.com/alibaba/compileflow-idea-designer
   安装说明：请使用IntelliJ IDEA本地安装方法进行安装，重新启动IntelliJ IDEA就会生效。

   Step2: 引入POM文件

   <dependency>
    <groupId>com.alibaba.compileflow</groupId>
    <artifactId>compileflow</artifactId>
    <version>1.1.0</version>
   </dependency>

   可以在 search.maven.org 查看可用的版本。
   注意: compileflow仅支持JDK 1.8及以上版本。

   Step3: 流程设计

   下面以ktv demo为例，通过demo的演示和实践了解节点及属性的配置和API的使用。
   demo描述：N个人去ktv唱歌，每人唱首歌，ktv消费原价为30元/人，如果总价超过300打九折，小于300按原价付款。

   S3.1

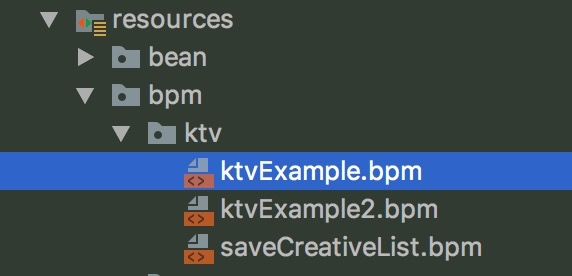

   创建bpm文件，如下图：

   注：bpm文件路径要和code保持一致，在文件加载模式下流程引擎执行时会根据code找到文件。

   S3.2

   通过插件进行流程设计或者直接编写流程xml文件。

   S3.3 调用流程

   编写如下单元测试：

   public void testProcessEngine() {
    final String code = "bpm.ktv.ktvExample";
    final Map<String, Object> context = new HashMap<>();
    final List<String> pList = new ArrayList<>();
    pList.add("wuxiang");
    pList.add("xuan");
    pList.add("yusu");
    context.put("pList", pList);
    final ProcessEngine<TbbpmModel> processEngine = ProcessEngineFactory.getProcessEngine();
    final TbbpmModel tbbpmModel = processEngine.load(code);
    final OutputStream outputStream = TbbpmModelConverter.getInstance().convertToStream(tbbpmModel);
    System.out.println(outputStream);
    System.out.println(processEngine.getTestCode(code));
    processEngine.preCompile(code);
    System.out.println(processEngine.start(code, context));
   }

   compileflow原生只支持淘宝BPM规范，为兼容BPMN 2.0规范，做了一定适配，但仅支持部分BPMN 2.0__元素，如需其他元素支持，可在原来基础上扩展。

   5. 更多资料

• DEMO快速开始
• 原始淘宝BPM规范详细说明
