Turbo是一款Java实现的轻量级流程引擎

特性

  1. 提供“定义流程,并根据流程定义,执行流程”的核心能力
  2. 轻量级的库表操作
  3. 支持流程回滚操作

    核心能力

    我们提供了以下核心能力:

  4. 流程定义:保存流程基本信息和流程图模型

  5. 流程部署:校验和部署流程模型,记录流程模型快照。部署后流程可以执行
  6. 流程执行:从开始节点开始执行,到用户节点挂起或结束节点结束
  7. 流程提交:提交指定的用户任务,到下一个用户节点挂起或者结束节点结束
  8. 流程回滚:从当前用户节点开始回滚,回滚至上一个用户节点或者开始节点
  9. 执行轨迹追溯:查看流程实例的执行轨迹,可用于快照

    为什么选择Turbo

    1. 什么时候使用Turbo

    业务支持模块化拆分、有序执行,并且有多变的编排诉求时,可以考虑采用Turbo作为底层引擎,同时可以配合使用 logicflow 进行可视化配置。

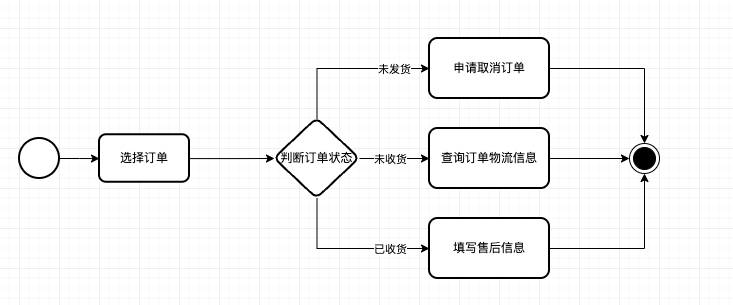

    案例1:某团购售后流程
    用户A在订单列表中选择订单,判断订单状态,如果状态为未发货,则直接跳转至退款申请页,如果状态为待收货则提示不支持售后,跳转至物流信息页,如果状态为已收货,则跳转至售后页填写售后信息并提交。
    Turbo 工作流简介 - 图1

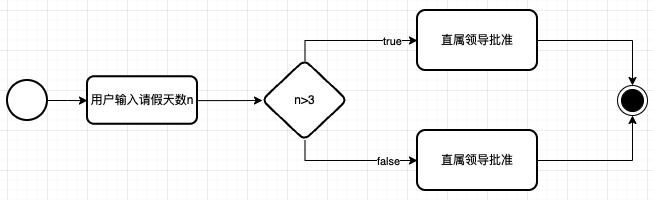

    案例2:请假审批流程
    员工A输入请假天数,判断请假天数是否大于等于3天,是的话由间接领导审批,否的话则由直属领导批准。
    Turbo 工作流简介 - 图2

    2. Turbo有什么不同

    谈到流程引擎,当前市面上大部分是ActivitiFlowableCamunda等面向OA场景,功能强大且有比较完整的生态的工作流引擎(平台),同时因为OA复杂的场景,库表关联操作非常多,但是对于其它业务场景,引擎运维以及学习成本较高,性能不可避免有一定损失,不适用于C端场景。
    同时还有部分专注于纯内存执行、无状态的流程引擎,比如阿里的Compileflow,这类引擎中断后不可重入,不适用于人机交互场景,适用于执行业务规则。举例:N个人去ktv唱歌,每人唱首歌,ktv消费原价为30元/人,如果总价超过300打九折,小于300按原价付款。
    Turbo的定位是兼容BPMN2.0的轻量级流程引擎(而非平台),支持可重入交互,主要负责提供稳定而高效的核心能力:流程定义流程驱动,而节点的具体执行由接入方实现,可以快速搭建面向各种场景的流程编排类系统或产品,接入简单,支持灵活扩展,引擎扩展能力通过插件或组件的形式进行补充,支持按需使用,大大降低了用户的运维以及学习成本。

    3. 开源流程引擎对比

    |
    |
    | Activiti | Camunda | Compileflow | turbo | | —- | —- | —- | —- | —- | —- | |
    | 核心表量 | 28 | 22 | 0 | 5 | | 特性 | 中断可重入 | √ | √ | × | √ | | | 支持回滚 | × | √ | × | √ | | | 运行模式 | 独立运行和内嵌 | 独立运行和内嵌 | 内嵌 | 内嵌 | | 兼容性 | 流程格式 | BPMN2.0、XPDL、PDL | BPMN2.0、XPDL、PDL | BPMN2.0 | BPMN2.0 | | | 支持脚本 | JUEL、groovy | python、ruby、groovy、JUEL | QlExpress | groovy | | | 支持数据库 | Oracle、SQL Server、MySQL | Oracle、SQL Server、MySQL、postgre | 无 | MySQL |

关键模型

1 流程 (Flow)

定义了起点、终点以及起点到终点需要执行的活动、执行路径、执行策略。

2 流程实例 (FlowInstance)

一个流程可能会被多次执行,比如同一个场景的审批流是一个流程,每次有人提交审批这个流程都会被执行一次。流程每执行一次,对应一个流程实例。

3 流程元素 (FlowElement)

*考虑兼容性问题,流程元素设计参考了BPMN规范。
构成流程中的各种元素通称为流程元素 (FlowElement),包括节点 (FlowNode)和顺序流 (SequenceFlow)。

3.1 节点 (FlowNode)

3.1.1 事件节点 (EventNode)

例如:

  • 开始节点 (StartEvent):标识流程的开始;
  • 结束节点 (EndEvent):标识流程的结束;

    3.1.2 活动节点 (ActivityNode)

    例如:

  • 任务 (Task):需要处理的节点,例如:

    • 用户任务节点 (UserTask):使用方执行任务的节点,比如需要用户提交信息;
    • 系统任务节点 (ServiceTask):系统内部自行执行任务的节点;
  • 子流程 (SubProcess);将流程作为另一个流程的节点来处理;

    3.1.3 网关节点 (Gateway)

    与SequenceFlow配合使用,用于描述SequenceFlow的执行策略。
    例如:

  • 排他网关 (ExclusiveGateway):同一时刻的同一个实例中,根据指定输入,有且只有一条路径(SequenceFlow)被命中;

    3.2 顺序流 (SequenceFlow)

    记录节点之间的执行顺序,可以配置执行的条件conditions(比如用户点击了“同意”作为输入),conditions只有在与网关节点Gateway配合使用时生效,由Gateway决定conditions的执行策略。

    快速开始

    1.运行环境

  1. JDK1.8
  2. mysql

    2.开发环境

  3. JDK1.8

  4. mysql
  5. maven 3.1+
  6. IntelliJ IDEA

    3. 配置必要信息

    执行建表语句,在属性文件中配置属性信息
    # 必要属性 spring.datasource.dynamic.primary=engine spring.datasource.dynamic.datasource.engine.type=com.alibaba.druid.pool.DruidDataSource spring.datasource.dynamic.datasource.engine.username=username spring.datasource.dynamic.datasource.engine.password=password spring.datasource.dynamic.datasource.engine.driver-class-name=com.mysql.jdbc.Driver spring.datasource.dynamic.datasource.engine.url=jdbc:mysql://127.0.0.1:3306/db_engine # 非必要属性 hook.url=http://127.0.0.1:8031/data/refresh hook.timeout=3000

    4. 根据demo开始你的Turbo之旅吧

    根据上文提到的turbo支持的特性,给出了两个例子,其中整体的流程如下图所示:
    Turbo 工作流简介 - 图3
    其中与业务相关的是流程的定义和流程的执行,跟着下面的两个例子来看流程引擎的使用:
    Demo1:团购售后
    代码:AfterSaleServiceImpl
    Demo2:请假流程
    代码:LeaveServiceImpl
    注:例子使用两个service是为了封装sop,在实际开发中sop是有前端页面传递进入,并非是必须再次开发。

    5. Turbo与LogicFlow交互demo

    LogicFlow 是一款流程图编辑框架,提供了一系列流程图交互、编辑所必需的功能和灵活的节点自定义、插件等拓展机制。使用LogicFlow与Turbo接口交互可实现流程图创建,编辑,保存,发布功能,发布完成流程图即可参考第四部分文档,执行流程。
    后端代码:FlowController FlowControllerTest
    前端代码:https://github.com/Logic-Flow/turbo-client
    使用文档:LogicFlowGuide
    代码提供基本用法示例,使用方可以根据自己的业务场景参考使用

前端:turbo-client-master.zip
后端:turbo-master.zip
可视化:LogicFlow-master.zip
https://github.com/Logic-Flow
