拖动调节一般在手机端主要用于快速的数值调节，主要用于音量的调节、播放进度调节、亮度调节等


准备

  • Axure 8（或Axure 9）软件已安装。
  • 掌握基本的软件使用。
  • 熟悉函数知识（获取元件基础属性）。

  • 熟悉动态面板。

    本教程知识点

  • 基础函数应用。

  • 基础动态面板应用。

    详细教程— 拖动等级调节

    本文以简单的基础拖动为例。

功能

鼠标点击滑块可自由在滑轴上拖动，并且展示大小等级（共10级）。

制作方式

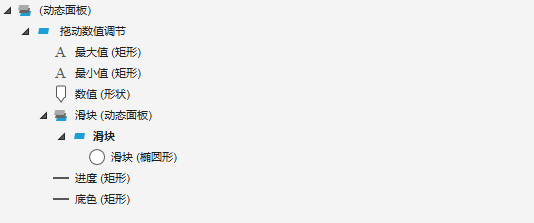

1、搭建基础的案例框架。

  • 注意进度和底色需要高度一致，且左对齐。
  • 滑块需要涉及动态面板的拖动事件，所以需要制作成动态面板。

2、如何实现数值不规则形状

  • 可以使用钢笔工具调节矩形，或手动绘制。

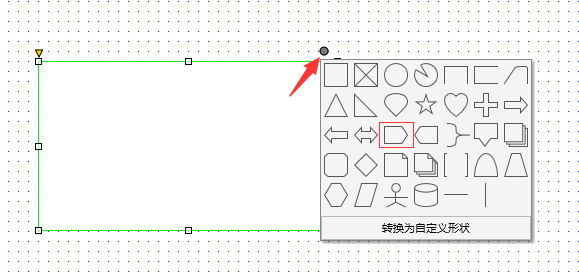

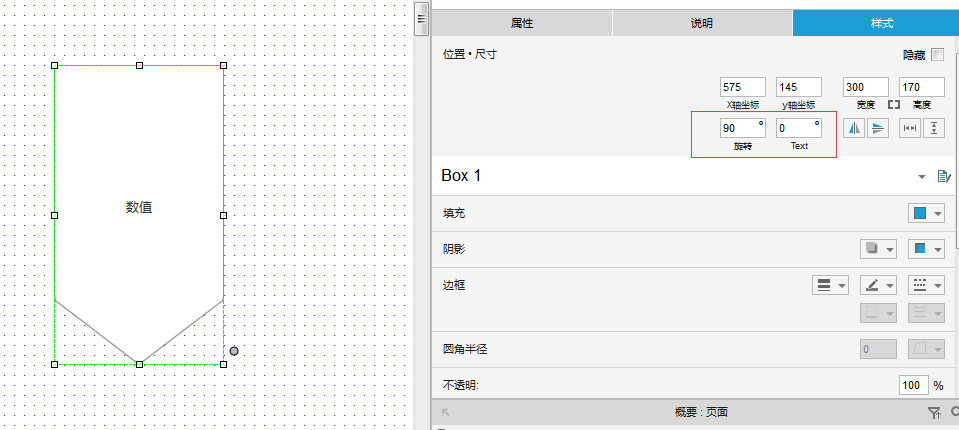

  • 使用矩形然后选择更多形状样式，选择后进行对应的旋转设置。（注意设置调整字体的旋转角度）

3、如何实现滑块的点击效果

  • 设置滑块的鼠标按下交互样式，设置线宽为第三个（Axure 9中为数值）。设置线宽颜色为对应的颜色。

4、交互效果实现

  • 原理：
    • 鼠标按下、松开滑块动态面板，控制数值的展示与隐藏
    • 鼠标拖动滑块时，数值跟随滑块移动。同时改变进度矩形的宽度与数值的文字（刻度）。


  • 鼠标按下交互设置（鼠标松开效果刚好相反）

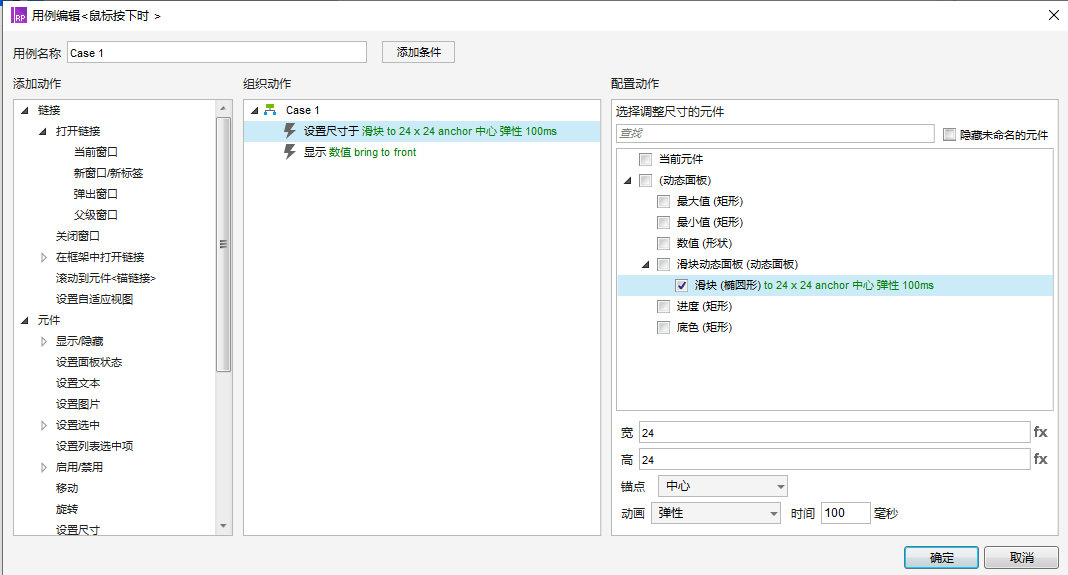

    • 设置滑块中心位置放大，同时加入动画弹性，减少生硬。
    • 设置显示数值（数值初始状态为隐藏）。

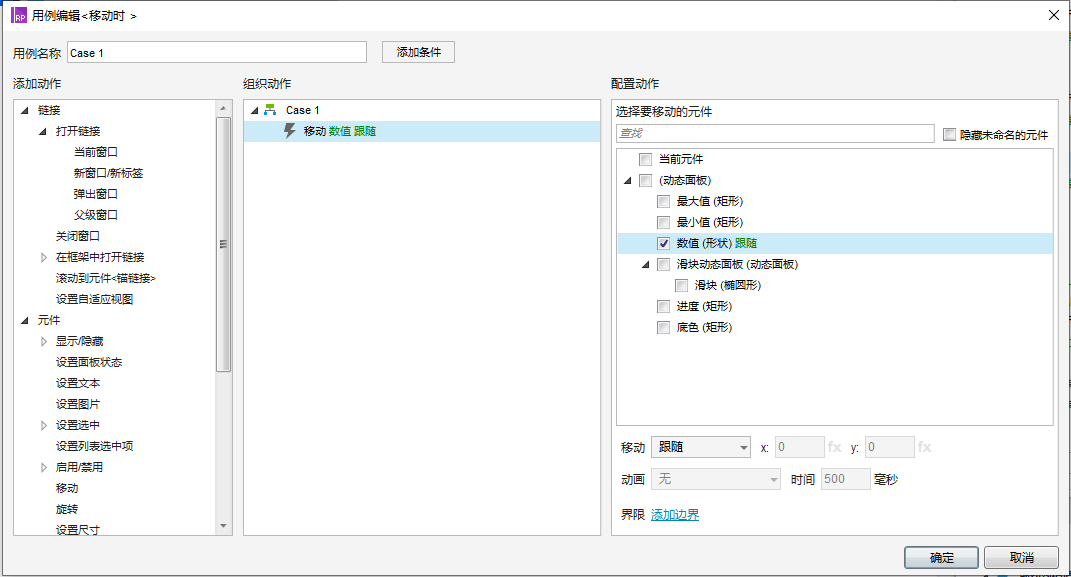

  • 滑块移动时，数值设置跟随


  • 拖动时

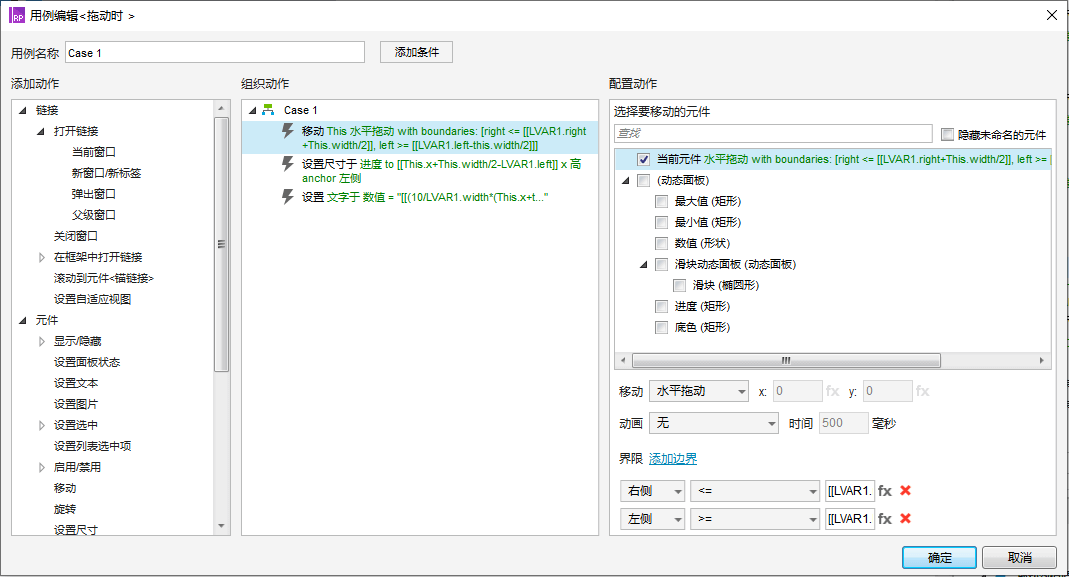

    • 设置滑块的移动区间

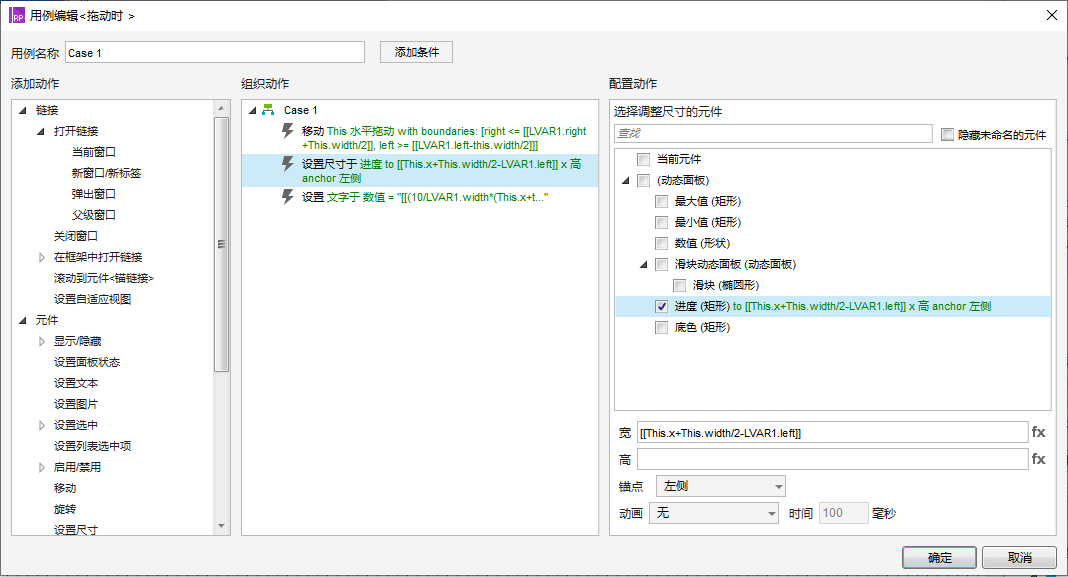

    • 设置进度的宽度：
      • 滑块的X坐标+滑块的一半-底色的左起点。
    • 设置数值的结果（通过计算展示对应的等级）
      • 10/底色的宽*进度的宽，然后取整。

        函数小课堂 toFixed(0)：取整数。 toFixed(decimalPoints)：将一个数字转换为保留指定小数位数的数字，超出的后面小数 位将自动进行四舍五入。decimalPoints 为小数点后保留的小数位数。


总结

  • 滑块与数值的联动
  • 巧用形状
  • toFixed(0)函数的应用。

拖动数值调节.rp
