获取方式: G2.Scale

度量 Scale,是数据空间到图形空间的转换桥梁,负责原始数据到 [0, 1] 区间数值的相互转换工作。针对不同的数据类型对应不同类型的度量。

根据数据的类型,G2 支持以下几种度量类型:

  • identity,常量类型的数值,也就是说数据的某个字段是不变的常量;

  • linear,连续的数字 [1,2,3,4,5];

  • cat,分类, [‘男’,’女’];

  • time,连续的时间类型;

  • timeCat,非连续的时间,比如股票的时间不包括周末或者未开盘的日期;

  • log,连续非线性的 Log 数据 将 [1,10,100,1000] 转换成[0,1,2,3];

  • pow,连续非线性的 pow 数据 将 [2,4,8,16,32] 转换成 [1,2,3,4,5]。

可以在 Scale 度量数据类型与度量中阅读我们对于数据类型和度量的详细介绍。

在 G2 的使用中,我们主要通过列定义操作了接触度量:

  1. const data = [...];
  2. const defs = {
  3. a: {
  4. type: 'cat' // 声明 a 字段的类型
  5. },
  6. b: {
  7. min: 0, // 手动指定最小值
  8. max: 100 // 手动指定最大值
  9. }
  10. };
  11. chart.source(data, defs);

属性

下面列出的是通用的属性:

type

类型:string

指定不同的度量类型,支持的 type 在上面已经列出。

formatter

类型:function

回调函数,用于格式化坐标轴刻度点的文本显示,会影响数据在坐标轴 axis、图例 legend、tooltip 上的显示。

range

类型:array

输出数据的范围,数值类型的默认值为 [0, 1],格式为 [min, max],min 和 max 均为 0 至 1 范围的数据。

alias

类型:string

该数据字段的显示别名,一般用于将字段的英文名称转换成中文名。

tickCount

类型:Number

坐标轴上刻度点的个数,不同的度量类型对应不同的默认值。

ticks

类型:array

用于指定坐标轴上刻度点的文本信息,当用户设置了 ticks 就会按照 ticks 的个数和文本来显示。

代码示例

  1. chart.scale('aqi', {
  2. min: 0,
  3. ticks: [ 0, 50, 100, 150, 200, 300, 500 ],
  4. alias: 'AQI(空气质量指数)',
  5. });

sync

类型:boolean

当 chart 存在不同数据源的 view 时,用于统一相同数据属性的值域范围。效果参考 demo

方法

下面列出的是度量的通用方法,但是由于 G2 中用户不需要直接操作度量,所以这些方法不需要用户调用。

scale

方法名:scale(value)

说明:将数据转换到 [0, 1] 之间。

invert

方法名:invert(value)

说明:将 [0, 1] 之间的数据转换至原始数据。

getTicks

方法名:getTicks()

说明:获取坐标轴需要的 ticks。

getText

方法名:getText(value)

说明:格式化具体的一个值。

Scale 类型

linear

属性名 说明
alias 别名
nice 默认为 true,用于优化数值范围,使绘制的坐标轴刻度线均匀分布。例如原始数据的范围为 [3, 97],如果 nice 为 true,那么就会将数值范围调整为 [0, 100]
min 定义数值范围的最小值
max 定义数值范围的最大值
range 输出数据的范围,默认[0, 1],格式为 [min, max],min 和 max 均为 0 至 1 范围的数据。
formatter 回调函数,用于格式化坐标轴刻度点的文本显示,会影响数据在坐标轴 axis、图例 legend、tooltip 上的显示。
ticks 用于指定坐标轴上刻度点的文本信息,当用户设置了 ticks 就会按照 ticks 的个数和文本来显示。
tickCount 定义坐标轴刻度线的条数,默认为 5
tickInterval 用于指定坐标轴各个标度点的间距,是原始数据之间的间距差值,tickCount 和 tickInterval 不可以同时声明。
minTickInterval 不明确指定 tickInterval 时,生成刻度的最小间距。例如不想出现 0.2, 0.4 这种情况下设置 minTickInterval: 2

cat

属性名 说明
alias 别名
range 输出数据的范围,默认[0, 1],格式为 [min, max],min 和 max 均为 0 至 1 范围的数据。
formatter 回调函数,用于格式化坐标轴刻度点的文本显示,会影响数据在坐标轴 axis、图例 legend、tooltip 上的显示。
ticks 用于指定坐标轴上刻度点的文本信息,当用户设置了 ticks 就会按照 ticks 的个数和文本来显示。
tickCount 定义坐标轴刻度线的条数,默认为 5
values 具体的分类的值,一般用于指定具体的顺序和枚举的对应关系

values 属性常用于 2 个场景:

  1. 需要制定分类的顺序时,例如:c 字段有’最大’,’最小’和’适中’3种类型,我们想指定这些数值在坐标轴或者图例上的显示顺序时:
  1. const defs = {
  2. 'c': {
  3. type: 'cat',
  4. values: [ '最小','适中','最大' ]
  5. }
  6. };
  1. 数据字段中的数据是数值类型,但是需要转换成分类类型,这个时候需要注意原始数据必须是索引值
  1. const data = [
  2. { month: 0, tem: 7, city: "tokyo" },
  3. { month: 1, tem: 6.9, city: "tokyo" },
  4. { month: 2, tem: 9.5, city: "tokyo" },
  5. { month: 3, tem: 14.5, city: "tokyo" },
  6. { month: 4, tem: 18.2, city: "tokyo" },
  7. { month: 5, tem: 21.5, city: "tokyo" },
  8. { month: 6, tem: 25.2, city: "tokyo" }
  9. ];
  10. const defs = {
  11. 'month':{
  12. type: 'cat',
  13. values: [ '一月','二月','三月','四月','五月','六月','七月' ] // 这时候 month 的原始值是索引值
  14. }
  15. };
  16. const chart = new G2.Chart({
  17. id: 'c1',
  18. width: 400,
  19. height: 250
  20. });
  21. chart.source(data,defs);
  22. chart.interval().position('month*tem').color('month');
  23. chart.render();

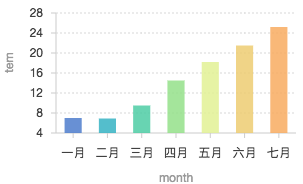

Scale 度量 - 图1

log

属性名 说明
nice 是否将 ticks 进行优化,变更数据的最小值、最大值,使得每个 tick 都是用户易于理解的数据
min 最小值
max 最大值
base Log 的基数,默认是2
alias 别名
range 输出数据的范围,默认[0, 1],格式为 [min, max],min 和 max 均为 0 至 1 范围的数据。
formatter 回调函数,用于格式化坐标轴刻度点的文本显示,会影响数据在坐标轴 axis、图例 legend、tooltip 上的显示。
ticks 用于指定坐标轴上刻度点的文本信息,当用户设置了 ticks 就会按照 ticks 的个数和文本来显示。
tickCount 定义坐标轴刻度线的条数,默认为 5
tickInterval 用于指定坐标轴各个标度点的间距,是原始数据之间的间距差值,tickCount 和 tickInterval 不可以同时声明。

注:最小值和最大值悬殊非常大时可以用 log 平滑一下数据。

pow

属性名 说明
nice 是否将 ticks 进行优化,变更数据的最小值、最大值,使得每个 tick 都是用户易于理解的数据
min 最小值
max 最大值
exponent 指数,默认 2
alias 别名
range 输出数据的范围,默认[0, 1],格式为 [min, max],min 和 max 均为 0 至 1 范围的数据。
formatter 回调函数,用于格式化坐标轴刻度点的文本显示,会影响数据在坐标轴 axis、图例 legend、tooltip 上的显示。
ticks 用于指定坐标轴上刻度点的文本信息,当用户设置了 ticks 就会按照 ticks 的个数和文本来显示。
tickCount 定义坐标轴刻度线的条数,默认为 5
tickInterval 用于指定坐标轴各个标度点的间距,是原始数据之间的间距差值,tickCount 和 tickInterval 不可以同时声明。

注:最小值和最大值悬殊非常大时可以用 pow 平滑一下数据。

time

是 linear 度量的一种,连续的时间度量类型,默认会对数据做排序

属性名 说明
nice 是否将 ticks 进行优化,变更数据的最小值、最大值,使得每个 tick 都是用户易于理解的数据
min 最小值
max 最大值
mask 数据的格式化格式 默认:’yyyy-mm-dd’,
tickCount 坐标点的个数,默认是 5,但不一定是准确值。
tickInterval 用于指定坐标轴各个标度点的间距,是原始数据之间的间距差值,time 类型需要转换成时间戳tickCount 和 tickInterval 不可以同时声明。
alias 别名
range 输出数据的范围,默认[0, 1],格式为 [min, max],min 和 max 均为 0 至 1 范围的数据。
formatter 回调函数,用于格式化坐标轴刻度点的文本显示,会影响数据在坐标轴 axis、图例 legend、tooltip 上的显示。
ticks 用于指定坐标轴上刻度点的文本信息,当用户设置了 ticks 就会按照 ticks 的个数和文本来显示。

说明:mask 的占位符标准同 moment;

目前 G2 会自动识别如下形式的时间格式,当用户需要生成 time 类型的度量时,建议将原始时间数据转换为如下形式:

  1. 时间戳,如 1436237115500;

  2. 时间字符串: ‘2015-03-01’,’2015-03-01 12:01:40’,’2015/01/05’,’2015-03-01T16:00:00.000Z’。

timeCat

时间分类类型,是一种分类类型的时间度量类型,默认会对数据做排序。timeCat 不同于 time,是一种有序的分类数据。

例如股票交易的日期,此时如果使用 time 类型,那么由于节假日没有数据,折线图、k 线图就会发生断裂,所以此时需要使用 timeCat 类型度量将日期转换为有序的分类数据,该度量默认会对数据做排序,如下图所示:

Scale 度量 - 图2

属性名 说明
nice 是否将 ticks 进行优化,变更数据的最小值、最大值,使得每个 tick 都是用户易于理解的数据
mask 数据的格式化格式 默认:’yyyy-mm-dd’,
tickCount 坐标点的个数,默认是5。但不一定是准确值
values 具体的分类的值,一般用于指定具体的顺序和枚举的对应关系
alias 别名
range 输出数据的范围,默认[0, 1],格式为 [min, max],min 和 max 均为 0 至 1 范围的数据。
formatter 回调函数,用于格式化坐标轴刻度点的文本显示,会影响数据在坐标轴 axis、图例 legend、tooltip 上的显示。
ticks 用于指定坐标轴上刻度点的文本信息,当用户设置了 ticks 就会按照 ticks 的个数和文本来显示。
