为什么要做PCB级别的3D模型？

先来看个效果：

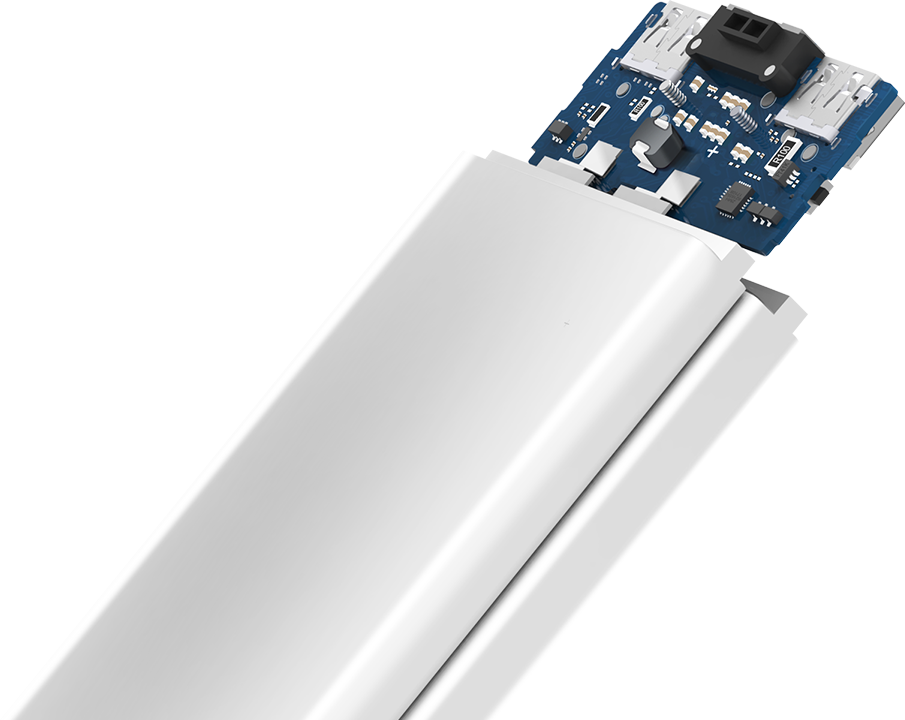

上图是小米移动电源的宣传页上的内容，是不是很炫酷，这个就是用PCB级别的3D模型渲染出来的。所以做PCB级别的3D模型一般有两个用处：

  • 查看产品不同结构之间是否干涉，提前根据实际情况做出修改，降低研发成本，缩短研发周期

  • 宣传页

    怎么做PCB级别的3D模型

    基本上每个PCB设计工具都带有3D模型输出功能，以在国内普及度最高的Altium Designer为例，软件支持自己制作简易3D器件模型，也支持导入已经制作好的外部引入的3D模型。
    上图是简易3D模型渲染出来的效果，不是特别真实，所以我们一般都用已经制作好的3D模型导入到PCB库中。Altium支持的3D模式格式为Step，所以只要是这个格式的模型都能导入，像Solidworks等3D软件就可以制作电子元器件的3D模型，然后导出Step格式文件再导入Altium相对应的PCB库的元器件中，即可显示出更加接近真实的效果。
    推荐一个网站，里面有各种电子元器件的3D模型—3d contentcentral ，这个是免费的网站，只需注册即可使用，当然也可以把你做的模型上传上去给别人提供下载。

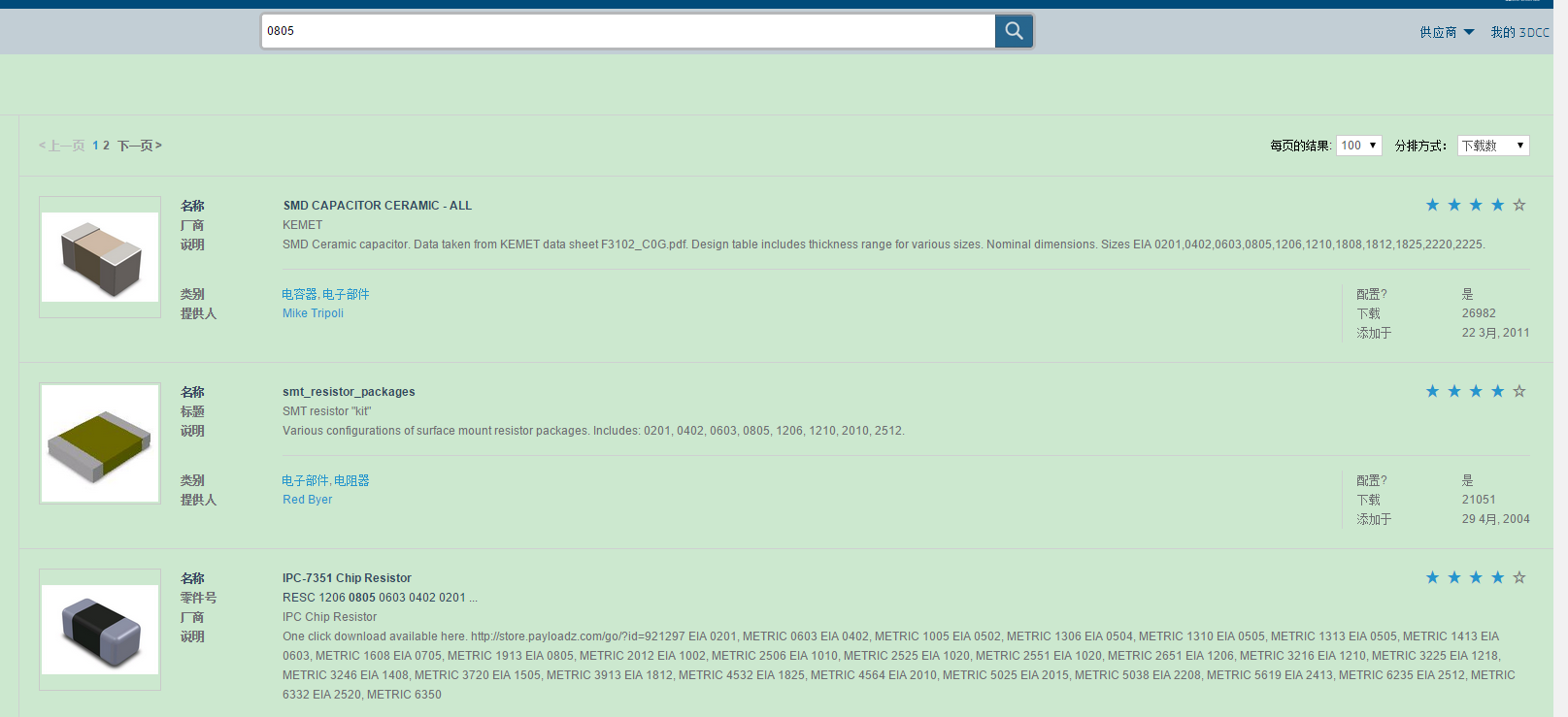

    首先从3dcontentcentral中下载我们需要的3d模型，比如0805

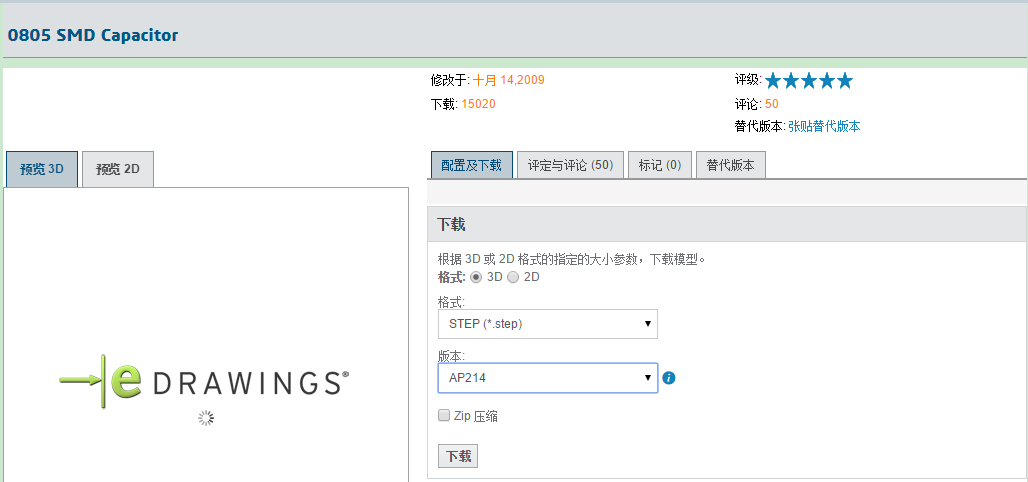

    找一个自己需要的，点击进去，选择STEP
    下面的版本有AP214和AP203，简单的说AP203是不带颜色的，AP214是带颜色的。然后下载，保存到自己的文件夹下。
    打开AD的pcblib库文件，找到0805的封装，在操作界面下按数字3进入到3d模式，然后菜单 放置——->3d元件体，弹出一个对话框。

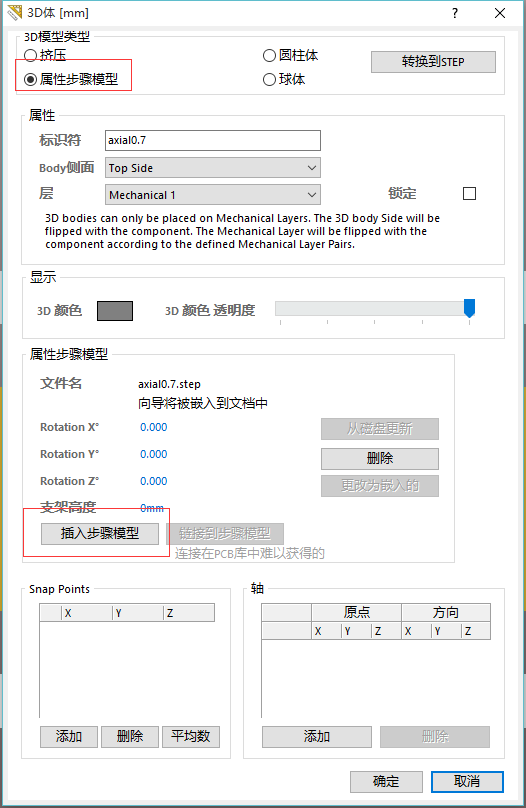

    选择属性步骤模型，再点插入步骤模型，选择到刚刚下载的step格式的模型，点打开，紧接着会退回到上面那个界面，再点确定，鼠标的箭头就会带一个3d模型。然后点一下鼠标，此时会再次退到上面这个界面，如果再点确定，他会再放一个（可以更换其他的模型），点取消，就会取消放置。此时界面下就会多了一个3d模型，通过修改它的坐标和角度以及高度，将3d模型放到正确的位置即可。保存，更新。
    每一个用到的封装都做好这个模型，然后画好板子后，再3d模式下就可以看到漂亮的3d模型，而且在放置元器件的时候会有干涉报警。

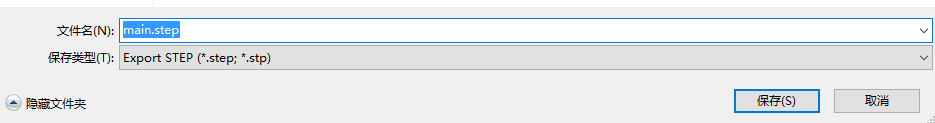

    然后是输出3d格式文件。在PCB的界面下，点菜单的 文件———>保存为，弹出对话框。保存类型选择step
    点保存，完成。
    输出的step文件，用Solidworks打开后再全部固定零件就是一个完整的模型了。再经过渲染，就可以出很漂亮的效果图。
    altium 3d.jpg
    如果你使用Altium，在软件中看3D模型，是有丝印的，但是导出step并用Solidworks打开，你会发现PCB上面没有丝印，如果想要做出上面这张图的效果，就需要对PCB的丝印层进行抠图，并贴图到PCB上，具体步骤如下：

  • 使用Altium导出丝印图（顶层、底层、阻焊层等）

  • 使用PhotoShop根据想要的效果制作丝印图
  • 在Solidwork中，使用贴图，将丝印层贴到相对应的层
  • 使用keyshot渲染或Solidworks自带的渲染功能
