1 低功耗的必要性

为满足安装环境没有电源供电，需要使用电池，同时为了满足电池达到 5 到 10 年寿命的需求，NB-IoT 网络引入了 PSM 和 eDRX ，PSM和eDRX技术极大降低了终端功耗，使得NB设备在生命周期绝大部分时间处于极地功耗状态，从而保证电池的使用寿命。
NB低功耗需要从三种工作模式来描述：

• DRX模式：传统技术模式，终端时刻在线，例如我们的手机，只要开机，就可以时刻被呼叫。

• eDRX模式：DRX模式的扩展，将网络先开一会，再停一会（休眠），开的时候可以收到数据，停的时候收不到数据。

• PSM模式：可以理解为把eDRX模式中的休眠时间拉的更长，从几小时到几天时间，功耗大幅下降，从而能做到“一节电池用5年”。

2 DRX模式说明

DRX的意思是不连续接收Discontinuous Reception的简称，但对硬件产品通信时的宏观层面来看，是“连续接收”，随时可以收到数据，因此功耗也最高（DRX待机功耗大概在1mA左右）。

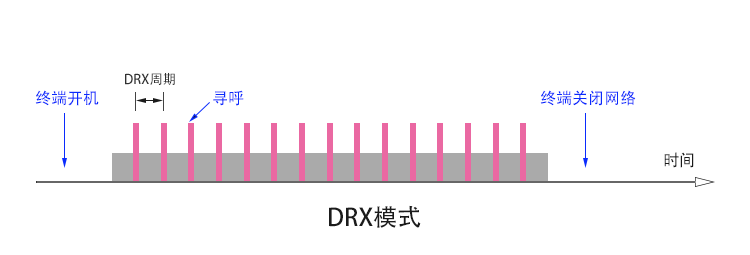

从下图可以看出，在时域上，时间被划分成一个个联系的DRX周期，在这些周期里，终端寻呼监听网络，网络侧的数据随时可以下达。

对于时延特别敏感的客户应用，可以考虑只使用传统的 DRX 模式（DRX 寻呼周期最短 1.28 秒），从而缩短数据下发到终端的时延。但是如果大量终端采用 DRX 模式，平台同时下发数据到大量终端时，会导致NB 网络资源耗尽，出现无法正常下发数据到终端的情况。因此，平台在对终端下发数据时，应充分考虑分散下发时间点，避免集中下发。
从NB-IOT的设计初衷就可以看出，NB网络中很少使用该中工作模式，因此，NB-IOT主要以eDRX和PSM两种模式为主。

3 eDRX模式说明

eDRX是扩展不连续接收，为进一步减少终端在空闲状态监听网络的寻呼次数，通过扩展寻呼网络的周期，减少终端监听网络寻呼的时间，从而降低终端功耗。

为了适应物联网更低功耗、时延更不敏感的业务特点，在省电方面提出了 eDRX 技术，通过扩展现有 DRX 周期可以达到分钟、小时级别（eDRX 周期为 20.48s ~ 10.24s*210，最大约为 2.92小时）。使用 eDRX 功能的终端只需要在eDRX寻呼周期内的寻呼时间窗口（PTW）才需要监听网络下发寻呼消息。如果eDRX周期越大，PTW寻呼时间窗口越小，那么终端大部分时间中都不需要监听网络，从而达到省电的效果。
处于eDRX状态下，终端是支持下行数据的接收，如果平台再寻呼窗口内下发数据，终端可以很快的接收到数据。
如果平台下发数据时刻，终端寻呼时间串口（PTW）尚未到来，核心网网关（SGW）可缓存10个数据包（超过丢弃，注意，实际缓存的数量请联系运营商确认）。直到终端寻呼窗口时间到达时，核心网才会寻呼终端并下发数据。因此平台数据下发到终端接收到数据的最大时延为一个eDRX寻呼周期。因此，eDRX模式适宜具备一定时延容忍度，又有节电需求的场景。所以eDRX的寻呼周期设置，需与业务场景匹配，以平衡功耗和实时性。

• 一个TAU周期内，包含一个连接态和一个Idle空闲态。

• Idle空闲态中包含了多个eDRX寻呼周期。eDRX周期最小值为20.48秒，最大值2.92小时。

• 每个eDRX寻呼周期中又包含了一个PTW周期和一个PSM周期。PTW周期最小值为2.56秒，最大的值为40.96秒

• 在PTW周期内，DRX周期的最小值为1.28秒，最大值为10.24秒。

PTW和PSM的状态会周期性的出现在TAU中，使得终端能够间歇性地处于待机的状态，等待网络对其的呼叫。
TAU是LTE中的“位置更新（也叫跟踪区更新）”每当位置更新周期到来时，终端会主动寻呼网络。在PSM中，我们会详细描述。

4 PSM模式说明

PSM 状态是指终端进入功率节省状态（Power Saving Mode），处于 PSM 状态终端关闭收发信号机，不监听无线侧寻呼，与网络没有任何消息交互，最大程度降低功耗。当终端处于 PSM 状态时，平台发送给终端任何数据，网络都不会立即下发给终端。只有当用户终端离开 PSM 状态进入到连接状态时，平台侧下发的数据才会发送给终端。因此，对于使用 PSM 模式终端，如果平台需要下发数据，需等待终端主动上传数据时，才能进行数据下发。
进入 PSM 状态：

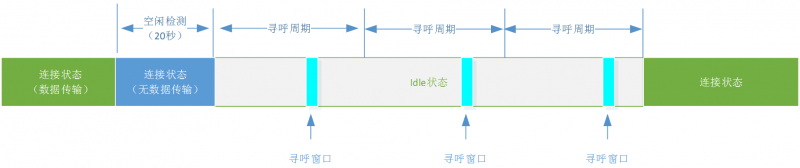

当终端上传数据完成后，无线基站启动“不活动计时器”（默认 20 秒），如果终端在这个定时器时间内一直没有接收和发送数据，基站将释放终端无线连接（核心网用户会话信息保持，终端 IP 地址不变），终端进 入 Idle 状态并启动激活定时器（ActiveTime），当激活定时器超时后，终端才会进 入 PSM 状态。若下图所示，20s不活动定时器的状态被省略。

在PSM模式下，平台有数据下发需求时，应在终端上报数据发生后、尚未进入PSM状态时可以进行下行通信，下行通信时段为：不活动定时器时长（默认20s）+激活定时器（ActiveTime）时长。因此可以设置ActiveTime来实现快速进入PSM或者延缓进入PSM状态的时间，如若应用场景仅须上传数据无下行需求，则ActiveTime设置最小值2秒；若应用场景有上传数据也有下行通信需求，则可ActiveTime设置大一些（ActiveTime设置范围：2秒到186分钟）。一般ActiveTime不超过30分钟。
退出PSM状态：
终端离开PSM状态条件有两个原因：

• 终端主动上报数据，用户有数据上报时，可以立即激活网络连接并离开PSM状态，进入连接状态，传输数据。

• TAU周期到达（位置周期更新定时器）。每当位置更新定时器超时后，终端都会离开PSM状态，进入连接状态（上报终端位置信息）。通过增加TAU周期时长，可降低终端功耗。TAU周期最小值54分钟，最大值310小时，一般设置为24小时。

5 电流消耗

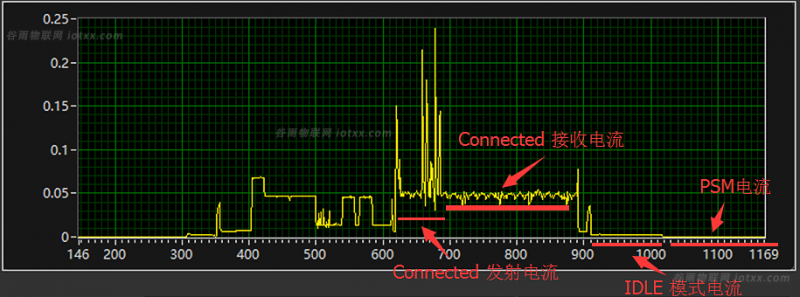

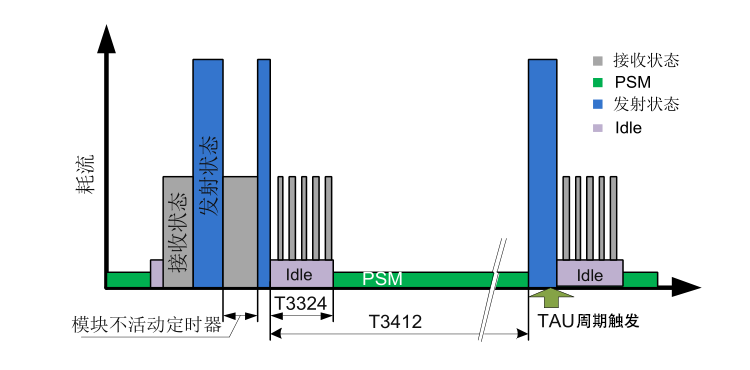

如下图是各个状态的电流消耗情况：

终端发送一次数据的时候一次需要建立连接发送数据-》监听网络数据-》进入Idle-》进入PSM状态。


首先，连接状态中数据传输对应Connect发射电流，数据发送完成后进入无数据传输的连接状态，此时对应Connect接收电流，这部分存在一个不活动定时器，该定时器由核心网配置，默认默认值为20s，随后进入Idel状态，在该模式中存在一个激活定时器（ActiveTime），该定时器上面章节有描述过，由运营商通过APN来配置，该定时器超时后进入PSM状态。
连接结束的时候启动T3412定时器，该定时器超时后会触发TAU更新，再次进入连接态，终端上报相关数据并且寻呼网络是否有数据下发。

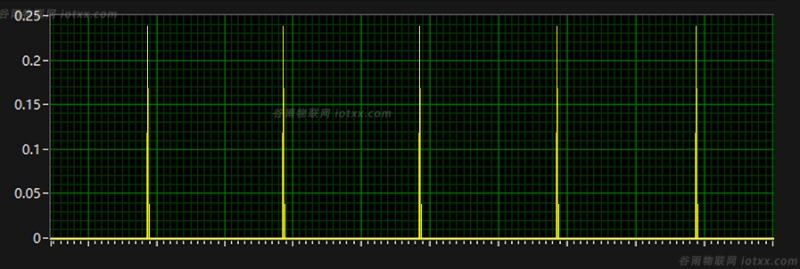

TAU周期中的T3412时长和T3323（也就是ActiveTime）时长均由运营商配置。电信默认的APN，TAU周期为24小时，下图是TAU周期引起的电流消耗。

6 适用场景

根据前面的NB-IOT低功耗特点，以下几种业务需求不适宜NB网络承载：

• 由于 NB 速率只有 15kbps 左右，带宽型大速率的业务是不能使用 NB 承载。

• 由于 NB 不支持切换，对于高速移动（大于30Km/h）数据业务是不能使用 NB 承载。

• 由于 NB 传输时延普遍较长，对于时延特别敏感类业务是不适宜使用 NB 承载，应充分测试评估。

NB-IOT适用场景：

• 公共事业，例如水表电表气表，以及路灯、井盖监控等。

• 一般工业，例如光伏发电、货物跟踪，能耗监测等。

• 智能应用，例如商用公调，医疗健康等领域。

结合NB-IOT技术的特点，我们将业务场景分类两类：

• 监控上报类。

• 下发控制类。

6.1 监控上报

监测上报类应用场景以上行通信为主，下行通信为辅，可细分为长周期、短周期等2类。

• 长周期监测上报类应用场景为：井盖、消防栓、烟雾报警、建筑倾斜等。其场景特点为：

  • 1）偶尔事件上报+每日签到；

  • 2）主要以终端上行通信为主，下行通信为辅；

• 短周期监测上报类应用场景为：抄表、动物监测、停车、环境监测等，其场景特点为：

  • 1）小时级别的周期或离散数据上报；

  • 2）上行通信为主，下行通信为辅

6.1.1 上行通信配置思路

终端主动上报数据，数据传送结束后进入Idle空闲态，ActiveTime定时器到时后，终端直接进入PSM状态。终端离开PSM状态条件：1）终端主动上报数据；2）位置周期更新定时器；
若TAU位置更新周期大于用户数据上报周期，可节省一次TAU位置更新导致的终端唤醒和网络连接，从而节省空口资源、增加网络容量。建议周期性TAU的周期时长尽量大于终端上报数据周期时长，例如周期性TAU时长=终端上报周期时长+10分钟，假如水表每个24小时上报一次读数，则TAU周期设置为24h+10min。

6.1.2 下行通信配置思路

平台有数据下发需求时，应在终端有上报数据发生后、尚未进入PSM状态时下发，下行通信的时段为：不活动定时器时长+ ActiveTime时长。
因此可通过设置ActiveTime来实现快速进入PSM或者延缓进入PSM状态的时间，如若应用场景仅须上传数据无下行需求，则ActiveTime设置为最小值2秒；若应用场景有上传数据也有下行通信需求，则可ActiveTime设置大一些（ActiveTime设置范围：2秒到186分钟）。一般ActiveTime不超过30分钟。

6.2 下发控制

下发控制类的应用场景主要为：路灯开关、家电开关、共享单车开锁等。
命令下发：云端应用对终端实时发送指令，要求终端立即执行所需动作。
通信特点：终端不仅有周期性上报数据，还需相对快的接收到网络侧消息。即上下行通信并重模式。
应用举例：

• 路灯：云端应用可随时向路灯下发指令（开、关、亮度30%、亮度50%等），路灯在几十秒内执行该指令所要求的动作。路灯定时或按需上报路灯终端的数据（电流、电压、外挂传感器数据）。

• 空调：云端应用可随时向空调下发指令（状态查询、开、关、温度、风向等），空调在几十秒内或立即执行该指令所要求的动作。空调定时上报终端的数据。

• 共享单车：云端应用可随时向自行车下发指令（开锁等），自行车立即执行该指令所要求的动作。

6.2.1 通信配置思路

下发控制类应用场景主要提出了下行控制的实时性，为了保障终端能够相对快地接收到网络侧消息，不启用PSM模式，确保上下行通信均可满足需求。
下行控制的实时性等级取决于寻呼周期的长短。寻呼周期主要有：空闲态DRX、IDLE态eDRX。其中空闲态DRX为基站侧全局配置；而IDLE态eDRX则以核心网MME基于APN配置实施。因此在NB-IOT的下行控制实时性主要以eDRX寻呼周期的长短为主。
对于时延敏感的应用场景，使用较小的eDRX寻呼周期，甚至可不启用eDRX。对于控制实时性要求不高的场景，设置较大的eDRX寻呼周期，达到降低功耗的目的。eDRX寻呼周期越大，越有利于终端省电。

7 运营商配置

运营商配置是指运营商提供的NB网络APN，APN可以理解是预设定的网络环境参数模板，用户在开卡时选择合适的APN来签约。

7.1 中国电信

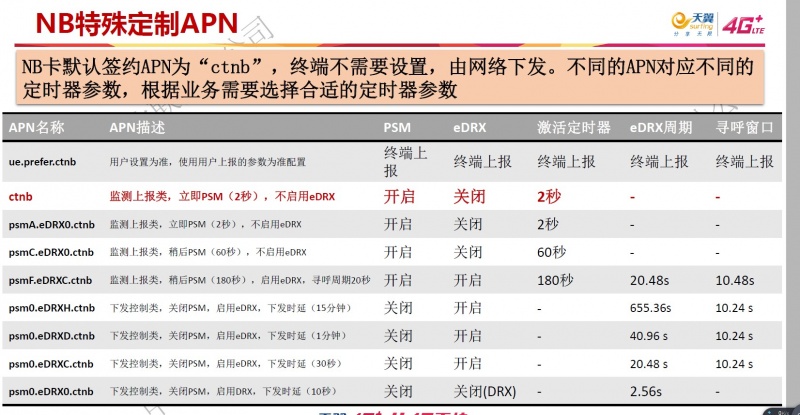

电信NB卡默认签约APN为“ctnb”，终端不需要设置，由网络附着时下发，不同的APN对应不同的定时器参数，根据业务需要选择合适的定时器参数。详情请联系电信公司。

7.2 中国移动

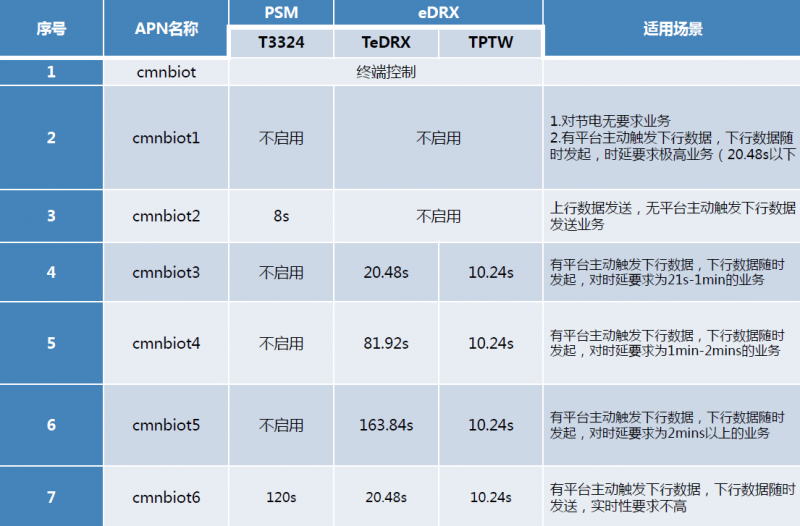

中国移动默认签约APN为cmnbiot，下图中虽然说PSM和eDRX由终端控制，但是在开卡时仍然需要由移动来设置低功耗模式和定时器时长。详情请联系移动公司
