简介

EXT-AT3080 是上海庆科（MXCHIP）推出的，基于AT指令工作的无线模块开发板。对外提供标准 Arduino 接口，以便在快速为传统设备主控 MCU 添加无线 Wi-Fi 通信的同时，支持基于Arduino 接口的外设调试功能。

无线模快 EMW3080 中内置 AT 固件 ，支持 “通用AT指令“，或 “直连云的AT指令“ 两大指令体系。

实物图

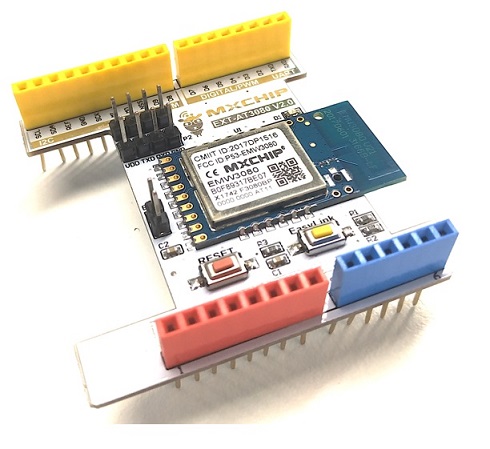

开发板实物示意图：

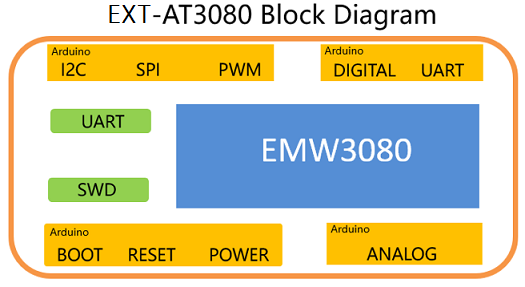

硬件框图


组成部件

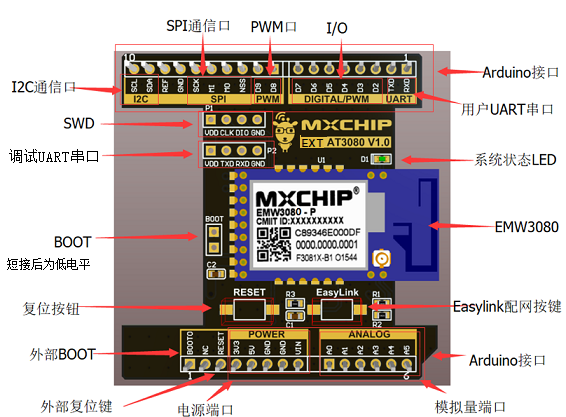

EXT-AT3080 开发板组成部件示意图：


上图中，从右上角开始，按顺时针方向的组件功能说明：下载 EXT-AT3080 原理图

序号 名称 功能 备注
1 Arduino接口I2C 仿真器烧录固件的接口 工厂烧录用，用户不用
2 UART - 用户串口 用于与Wi-Fi模块进行AT指令通信 —
3 系统状态LED 指示Wi-Fi模块当前工作的网络状态 快闪：待配网;慢闪：获取配网信息，连接中恒亮：已连接至网络或断网
4 无线Wi-Fi模块 EMW3080 通过AT固件或二次开发实现联网通信 详见: EMW3080数据手册
5 Easylink配网按键 启动Wi-Fi模块配网模式 短按进入配网状态
6 Arduino接口-模拟量端口 用于输入模拟量信号 接入用户主控MCU的信号
7 Arduino接口-电源端口 用于为该板提供工作电源或外接电源 Wi-Fi模块工作电压DC3.3V
8 Arduino接口-外部复位键 为外部主控MCU提供的复位预留端口 注意：与9，BOOT不为同一个端口
9 Arduino接口-外部BOOT键 为外部主控MCU提供的BOOT预留端口 可由外部主控MCU定义使用
10 复位按钮 为Wi-Fi模块复位 短按，模块复位
11 BOOT 进入Wi-Fi模块的BOOT模式 短接，为低电平；悬空，为高电平
12 UART - 调试串口 用于查看Wi-Fi模块的运行log信息 —
11 SWD 用于模块的固件烧录 工厂烧录用，用户不可用
12 I2C通信口 为外部主控MCU提供的I2C通信口 —
13 SPI通信口 为外部主控MCU提供的SPI通信口 —
14 PWM口 为外部主控MCU提供的PWM端口 —
15 IO口 为外部主控MCU提供的IO口 —
