mxos 为用户提供串口 CLI 命令行调试功能,用来查看当前设备状态，以协助调试分析。
简介
mxos 的 CLI 命令是通过系统调试串口进行输入输出的。如：调试串口（波特率通常为：115200bps）输入：help，可以看到帮助命令列表：
CLI串口连接
确认UART口
在mxos SDK中，调试串口和调试命令串口通常共用一个UART口，具体的需根据Wi-Fi模块型号在mxos/board/mxos_board.h中确认。以3165为例，CLI串口定义如下：
安装驱动程序
开发板电源线，即调试串口线连接至PC端后，需安装USB转UART驱动程序，下载地址：http://www.ftdichip.com/Drivers/VCP.html,
PC端查看端口号

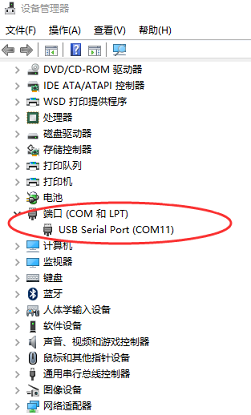

安装成功后，打开PC设备管理器，查看串口信息，如下图所示：
SecureCRT连接串口

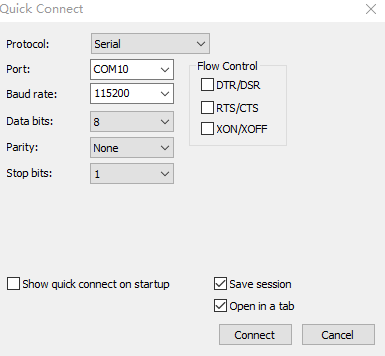

发现端口号COM11，表示驱动成功安装，打开SecureCRT（或其他串口调试软件），连接COM11串口，设置如下：
连接成功后，即可向串口输入命令行进行调试。
CLI命令列表
在调试串口输入以下“串口命令”，即可获取想要的信息。 命令行种类及对应的功能，如下表：
| 序号 | 命令 | 功能 |
|---|---|---|
| 1 | help | 查询全部串口命令及其功能 |
| 2 | version | 查询设备固件版本信息 |
| 3 | echo | 查询或设置命令回传功能 |
| 4 | exit | 退出串口命令行状态 |
| 5 | scan | 扫描周围的WiFi接入点AP |
| 6 | wifistate | 查询wifi当前状态 |
| 7 | wifidebug | 查看或设置WiFi调试功能 |
| 8 | ifconfig | 查询设备IP地址 |
| 9 | arp | 查询或清除arp列表 |
| 10 | ping | 测试本机与某IP地址能否连通 |
| 11 | dns | 查询或清除DNS域名解析IP地址 |
| 12 | sockshow | 查询所有socket套接字状态 |
| 13 | tasklist | 查询所有线程的名字和状态 |
| 14 | memshow | 查询内存使用信息 |
| 15 | memdum | 从指定内存地址中复制数据 |
| 16 | memset | 向指定内存地址中设置数据 |
| 17 | memp | 查询内存空间分配列表 |
| 18 | wifidriver | 查询WiFi驱动信息 |
| 19 | reboot | 重启mxos系统 |
| 20 | tftp | 向设备指定Flash地址写入文件 |
| 21 | time | 查询设备系统运行时间 |
| 22 | ota | 系统自动OTA升级 |
| 23 | flash | 查询flash空间分配列表 |
| 24 | mxosdebug | 关闭或开启mxos运行log输出功能 |
下面就对列表中的CLI命令进行一一介绍。
CLI命令使用示例
help
功能：查询全部串口命令及功能。

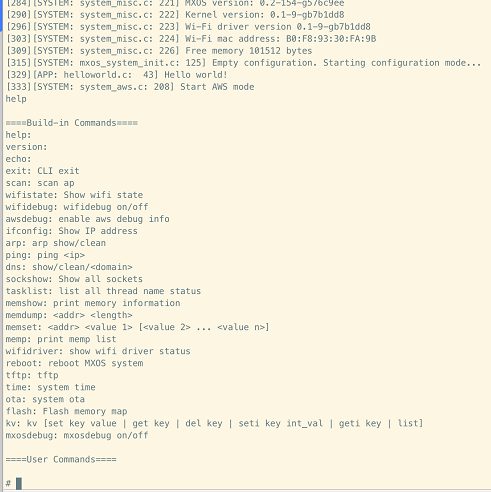

在Command Window命令窗口中输入命令“help”，回车，串口返回内容，如下图：
version
功能：查询设备固件版本信息。
在Command Window命令窗口中输入命令“version”，回车，串口返回内容，如下图：
echo
功能：查询或设置命令回传功能
（1）在Command Window命令窗口中输入命令“echo”，回车，串口返回内容，如下图：
命令回传功能关闭。输入命令“version”回车，看到返回中无“# version”

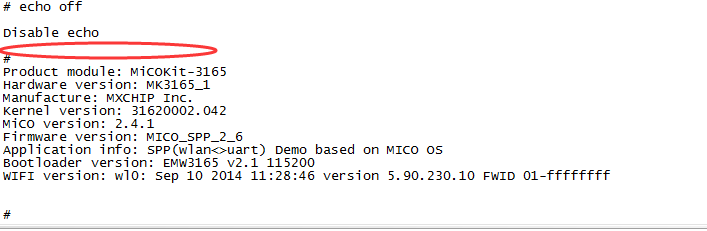

（2）在Command Window命令窗口中输入命令“echo off”，回车，串口返回内容，如下图：
命令回传功能开启。输入命令“version”回车，看到返回中出现“# version”。
通常建议开启echo功能，便于同步观察命令功能
exit
功能：退出串口命令行状态
在Command Window命令窗口中输入命令“exit”，回车，串口返回内容，如下图：
此后输入命令无效，必须上电重启设备后才能生效。
scan
功能：扫描周围的WiFi接入点AP。
void wifiscan_Command(CLI_ARGS);

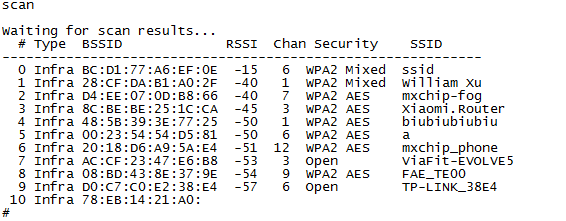

在Command Window命令窗口中输入命令“scan”，回车，串口返回内容，如下图：
获取到mxos设备附近的AP热点名称，通道，加密方式，及信号强度。
wifistate
功能：查询wifi当前状态。
void wifistate_Command(CLI_ARGS)

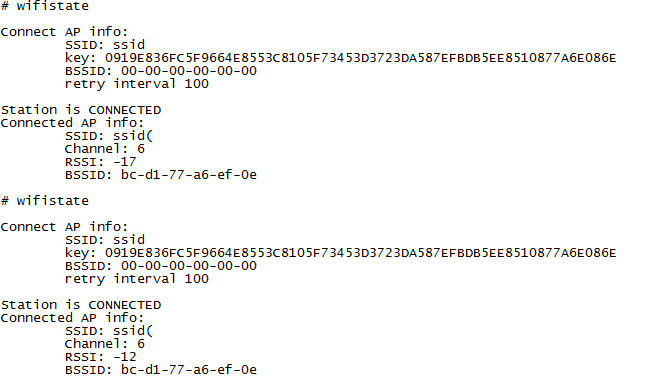

在Command Window命令窗口中输入命令“wifistate”，回车，串口返回内容，如下图：
首先输出需要连接的AP的信息，包括SSID，密码，BSSID和重试间隔（单位ms）。
然后输出连接的状态，如果已经连接成功，会输出连接AP的详细信息，包括SSID，通道，信号强度和BSSID。
wifidebug
功能：查看或设置WiFi调试功能。
void wifidebug_Command(CLI_ARGS);
其中：argc必须是2，argv[1]可以是”on”和”off”，分别用于打开和关闭wifi debug输出。
（1）当设备进入配网状态，等待配网时，在Command Window命令窗口中输入命令“wifidebug on”，回车，然后再进行配网，串口返回内容，如下图：
注意：该命令为动态指令，一次带电过程中有效，重新上电即关闭，需再次开启才生效。
（2）在Command Window命令窗口中输入命令“wifidebug off”，回车，串口返回内容，如下图：
!
此时，WiFi库中的调试信息log将停止输出。
ifconfig
功能：查询设备IP地址。
void ifconfig_Command(CLI_ARGS)
在Command Window命令窗口中输入命令“ifconfig”，回车，串口返回内容，如下图：
arp
功能：查询或清除arp列表。
void arp_Command(CLI_ARGS)
arp命令支持一个参数，分别是show和clean。 Clean用于清除ARP缓存。show用于输出arp缓存，使用如下：
（1）在Command Window命令窗口中输入命令“arp”，回车，串口返回内容，如下图：
返回arp命令格式分别为show和clean。

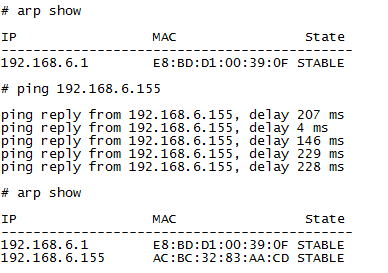

（2）在Command Window命令窗口中输入命令“arp show”，回车，
然后，通过ping命令与局域网内其他IP地址进行通信尝试，
再次通过“arp show”返回结果如下图

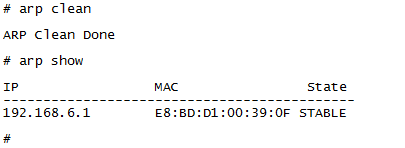

（3）在Command Window命令窗口中输入命令“arp clean”，清楚arp缓存，回车，
然后，通过指令“arp show”查看，串口返回内容如下图：
ping
功能：测试本机与某IP地址能否连通。
void ping_Command(CLI_ARGS);
ping命令用于ping某个IP地址，仅支持IP地址，不支持域名。
会连续ping 5次，每次延时1秒钟，ping完成以后输出结果

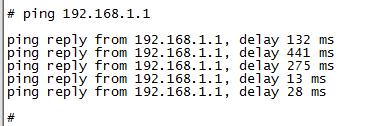

在Command Window命令窗口中输入命令“ping 192.168.1.1”，回车，串口返回内容，如下图：
说明设备与该IP地址连通。
dns
功能：查询或清除DNS域名解析IP地址。
void dns_Command(CLI_ARGS)
(1)在Command Window命令窗口中输入命令“dns”，回车，串口返回内容如下图：
可显示dns的命令格式。（此时设备运行demo: wifi_uart透传工程，已配网）

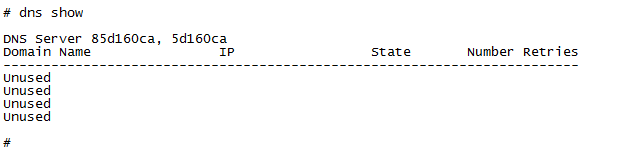

（2）在Command Window命令窗口中输入命令“dns show”，回车，串口返回内容如下图：
此时，Command Window命令窗口中输入命令“dns www.baidu.com”等，返回内容如下：
此时，在Command Window命令窗口中输入命令“dns show”，回车，返回如下图：

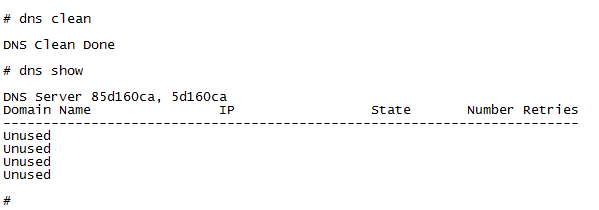

（3）在Command Window命令窗口中输入命令“dns clean”，回车，串口返回内容如下图：
sockshow
功能：查询所有socket套接字状态。
void socket_show_Command(CLI_ARGS);
显示当前系统socket的状态，分别显示BSD socket的状态，TCP的状态和UDP的状态。

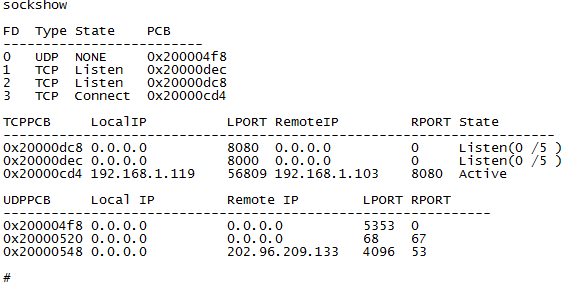

在Command Window命令窗口中输入命令“sockshow”，回车，串口返回内容，如下图：显示设备当前的所有socket连接状态信息。
tasklist
功能：查询所有线程名字及状态 。
void task_Command(CLI_ARGS);
用于显示当前系统的Thread线程的状态。

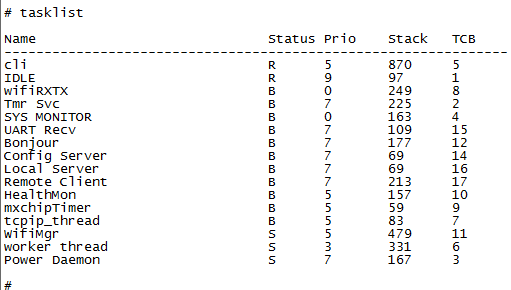

在Command Window命令窗口中输入命令“tasklist”，回车，串口返回内容，如下图：显示设备当前的所有线程状态信息。
其中：
- Status(状态)——R代表线程运行，S代表线程停止，B代表线程阻塞；
- Prio(优先级)——线程优先级等级；
- Stack（栈）——线程占用栈空间大小；
- TCB(任务快)——线程任务块大小。
memshow
功能：查询内存使用信息。
void memory_show_Command(CLI_ARGS);
显示当前系统的内存情况
在Command Window命令窗口中输入命令“memshow”，回车，串口返回内容，如下图：显示设备当前的内存使用信息。
memdump
功能：从指定内存地址中复制数据。
void memory_dump_Command(CLI_ARGS);
以HEX格式DUMP出一段内存地址的内容。
在Command Window命令窗口中输入命令“memdump 0x0001000 100”，回车，串口返回内容，如下图：读取到 设备指定内存地址的数据。
其中0x200003c0是需要dump的内存地址的起始地址，10是需要dump的长度。
memset
功能：设置某段内存地址的数据内容。
void memory_set_Command(CLI_ARGS);

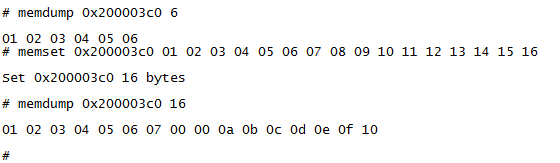

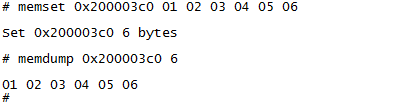

（1）在Command Window命令窗口中输入命令“memset 0x0001000 100”，回车，串口返回内容，如下图：写入到 设备指定内存地址数据，并通过 memdump 命令读出，验证写入的数据内容。
其中，0x200003c0是起始地址，后面可跟多个参数，每个参数对应一个地址的内容。
但是注意：有时 有些内存地址是不允许写入的。
memp
功能：查询内存空间分配列表。
void memp_dump_Command(CLI_ARGS);
显示当前协议栈各个缓存地址池的使用情况。
在Command Window命令窗口中输入命令“memp”，回车，串口返回内容，如下图：显示设备当前的内存分配情况。
wifidriver
功能：查询wifi驱动状态。
void driver_state_Command(CLI_ARGS);
用于打印出当前系统中wifi驱动的运行状态，

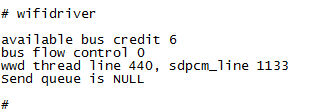

在Command Window命令窗口中输入命令“wifidriver”，回车，串口返回内容，如下图。
reboot
功能：重启mxos系统。
time
功能：查询设备系统运行时间。
在Command Window命令窗口中输入命令“time”回车，串口返回内容如图.
ota
功能：系统自动OTA升级 。
暂不支持。
flash
功能：查询flash空间分配列表。

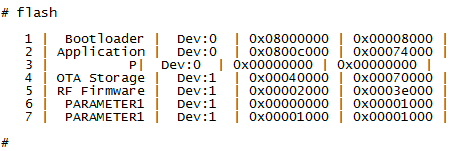

在Command Window命令窗口中输入命令“flash”回车，串口返回内容如图.
mxosdebug
功能：关闭或开启mxos运行log输出功能。
