mx1270系列模组 更新.bin 方法

本文适用于 mx1270系列模组 的 .bin 固件烧录，模组型号包括：EMW3070，EMW3071，EMW3072, EMW5070。

特别说明：

  1. 不支持 AP+Station 双工作模式；
  2. 不支持 IP 地址设置 指令；
  3. 不支持 Easylink 和 Airkiss 配网，只支持 AWS 和 SoftAP 配网；
  4. 不支持 固件 ota 命令。

烧录准备

  • 一个 USB 转TTL 小板 （用于接出调试串口）
  • 安装了 SecureCRT 软件的 PC 电脑
  • 模组接出 6根线，电源和地，用户串口TXD和RXD，BOOT管脚，RESET管脚。

烧录步骤

  1. PC 端自行安装 USB 转 TTL 转换器 驱动软件，并进入设备管理器查看 串口设备COM 口；
    • 通常 Enhance COM为调试串口
    • 通常 Standard COM为用户串口

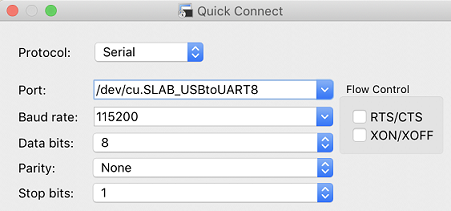

  1. PC 端自行安装：SecureCRT 串口终端软件，并连接相应的COM端口-调试串口，波特率：115200bps，数据位：8位，停止位：1，如图：

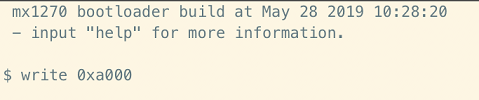

  1. 模组 BOOT管脚拉低，RESET复位， 用户串口输出信息如下：

输入命令：write 0xa000 回车即可。

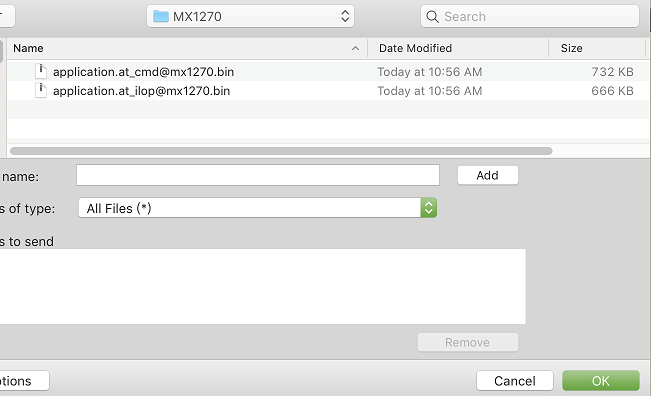

打开 Transfer —> Send Ymodem 界面，在 PC 目录中选择要烧录的.bin固件文件，如下图，选择OK即可开始烧录。

  1. 等待烧录完成，可查看烧录结果，如图：

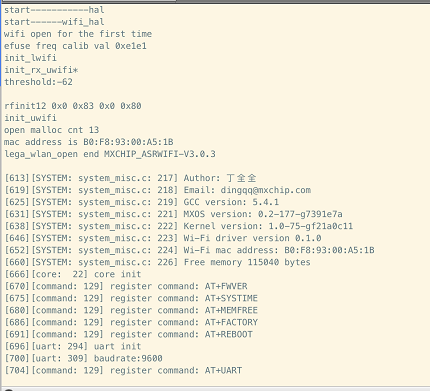

  1. 确认固件信息： BOOT 拉高，RESET复位，即可查看调试串口输出信息，如此处是AT固件，输出AT log信息，如图：
