MXOS Bootloader 引导程序

简单地说：Bootloader 就是在操作系统内核或用户应用程序运行之前运行的一段小程序。

通过这段小程序，我们可以初始化硬件设备、建立内存空间的映射图，从而将系统的软硬件环境带到一个合适的状态，以便为最终调用操作系统内核或用户应用程序准备好正确的环境。

该文档包含了 mxos Bootloader 模式的命令列表，进入步骤及具体命令使用方法。

Bootloader模式功能列表

mxos 的 Bootloader 模式为用户提供以下命令：

命令代码 名称 功能
0 BOOTUPDATA 读取或更新bootloader固件
1 FWUPDATA 读取或更新应用程序固件
2 DRIVERUPDATE 读取或更新RF射频驱动
3 PARAUPDATE 读取或更新mxos设置参数
4 FLASHUPDATE 读取或更新flash内容
5 MEMORYMAP 列出flash内存分配图
6 BOOT 运行应用程序
7 REBOOT 重启

其中：

1.bootloader 源码不对外开放，因此不支持用户命令行编译生成，只能通过读取命令获取模块的 bootloader 固件。

2.应用程序固件：mxos cbue 中的编译指令为：helloworld@emw3080 或 helloworld@emw3070。编译后可在 build//binary中找到，即 build/xxx/binary 文件夹中的：xxxx@emw3080.bin 或 xxx@emw3070.bin 。

注意⚠️：emw3080，emw3070等，无单独的射频固件，不支持RF固件更新。

Bootloader模式进入步骤

  1. 以 MXKit 系列开发板为例，将 microUSB接口，通过 “Micro-USB线” 连接到 PC。其 microUSB 接口会虚拟出 2 个COM口，一个是“调试串口”，波特率 115200bps；一个是“用户串口”，波特率：921600.
  2. 在 PC 设备管理器中，找到“用户串口”对应的 COM 端口号-通常为 Enhanced COM Port。（调试串口 COM 端口通常为 Standard COM Port，具体可参见 MXKit 硬件手册 ）。

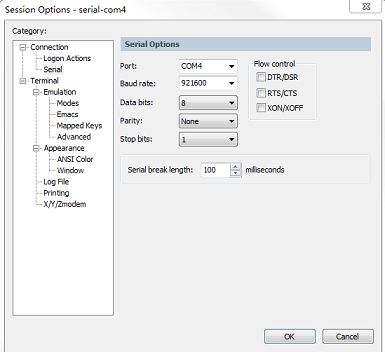

  3. 打开 SecureCRT 串口调试工具软件，连接用户串口，波特率 921600 bps，数据位：8bit，奇偶校验：无，停止位：1。参数如图：


  1. 开发板的 BOOT 置 ON（低电平），STATUS：OFF（高电平）,然后按 ”Reset“ 按键，复位开发板，进入 Bootloader 模式。
  2. SecureCRT 串口软件输出的 Bootloader log信息如图：


Bootloader模式命令使用示例

命令0:更新或读取Bootloader固件

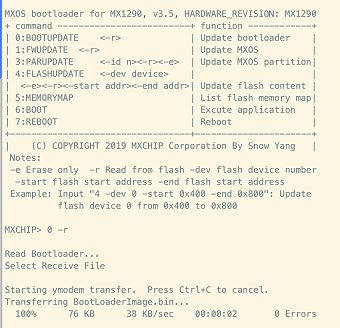

读取Bootloader固件

1.参考 Bootloader 模式进入步骤，进入Bootloader模式后；

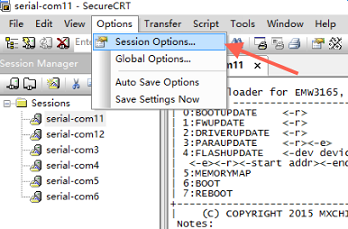

2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：0 -r，回车；

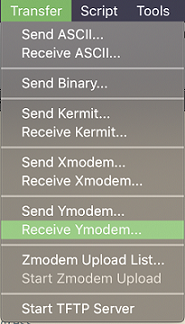

3.在SecureCRT中选择Transfer→Receive Ymodem，


4.确认后，显示如图。

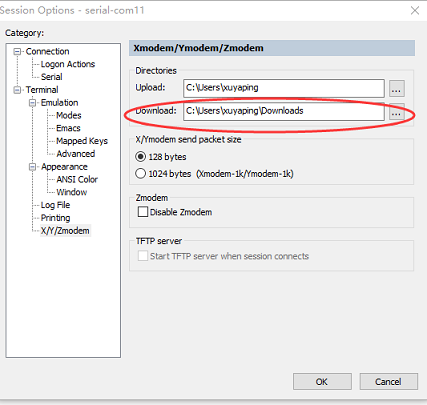

至此，Bootloader固件读取完毕，读取文件保存在以下目录中，如图：



更新Bootloader固件

若您已经获取到 Bootloader固件，可以参考以下步骤进行。

1.参考 Bootloader 模式进入步骤，进入 Bootloader 模式；

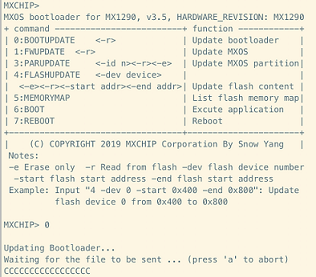

2.输入指令前，需要更改设置：Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS 取消掉；然后输入：0，回车，如下图；

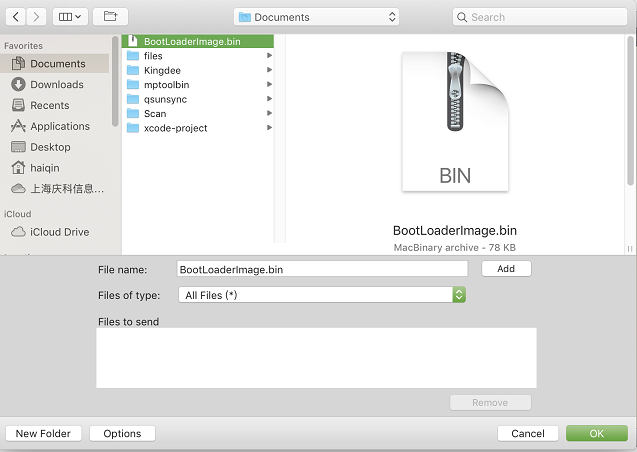

3.SecureCRT 中选择 Transfer → Send Ymodem → 选择更新的 Bootloader 固件;

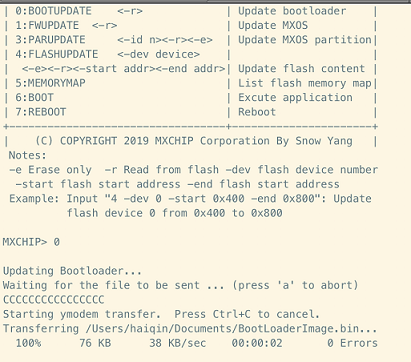

4.确认后，固件烧录界面显示如图。


至此，Bootloader 固件更新完成。

命令1:更新或读取应用程序固件

更新或读取方法，同命令0：Bootloader操作方法。

更新应用程序固件

1.参考 Bootloader 模式进入步骤，进入Bootloader模式；

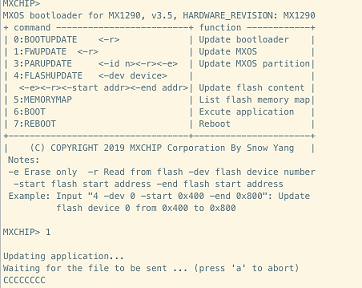

2.输入指令前，需要更改设置：Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；然后输入：1，回车，如下图；

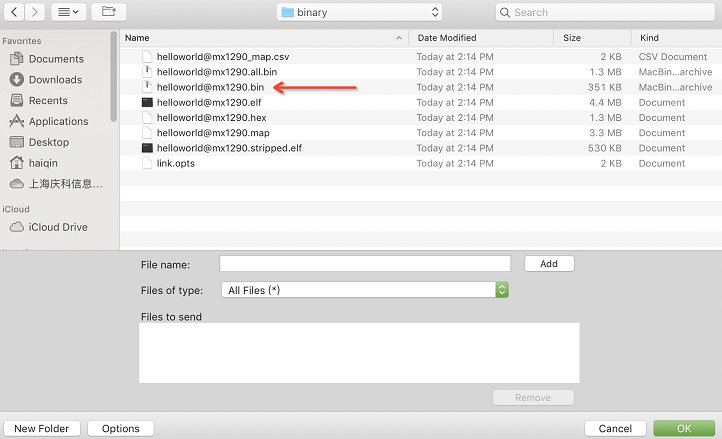

3.SecureCRT中选择Transfer→Send Ymodem→选择更新的应用程序固件，点击 OK;

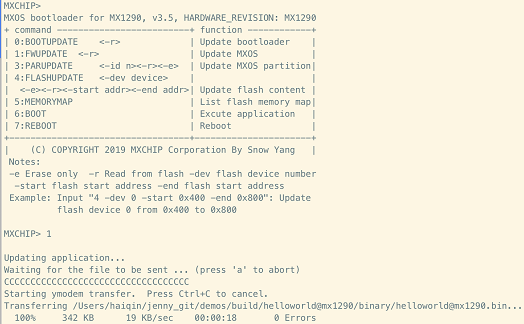

4.确认后,固件烧录界面显示如图。


至此，应用程序固件更新完成。

读取应用程序固件

1.参考 Bootloader 模式进入步骤，进入Bootloader模式后；

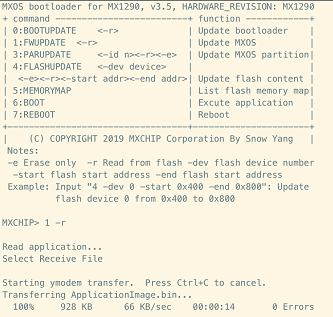

2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：1 -r，回车；

3.在SecureCRT中选择Transfer→Receive Ymodem


4.确认后，显示如图。


至此，应用程序固件读取完毕，读取文件保存在以下目录中，如图：



命令2:更新或读取RF射频驱动固件

更新或读取方法，同命令0：Bootloader操作方法。

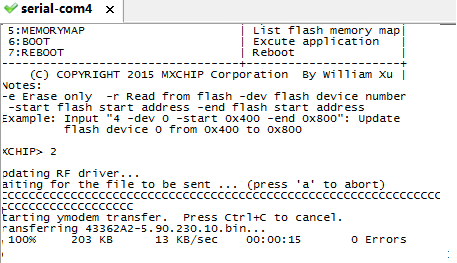

更新RF射频驱动固件

1.参考 Bootloader 模式进入步骤，进入Bootloader模式；

2.输入指令前，需要更改设置：Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；然后输入：2，回车，

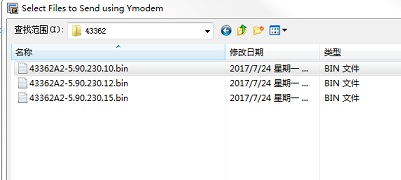

3.SecureCRT中选择Transfer→Send Ymodem→选择更新的应用程序固件，点击 OK;


4.确认后,固件烧录界面显示如图。


至此，应用程序固件更新完成。

2.读取RF射频驱动固件

1.参考 Bootloader 模式进入步骤，进入Bootloader模式后；

2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：2 -r，回车；

3.在SecureCRT中选择Transfer→Receive Ymodem

4.确认后，显示如图。


至此，应用程序固件读取完毕，读取文件保存在以下目录中，如图：



命令3:更新或读取或擦除mxos设置参数

更新mxos设置参数

1.参考 Bootloader模式进入步骤，进入Bootloader模式后；
2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：3 回车；

3.在SecureCRT中选择Transfer→Send Ymodem，选择要更新的bin文件，即可开始更新。

读取mxos设置参数

1.参考Bootloader模式进入步骤，进入Bootloader模式后；

2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：3 -r，回车；

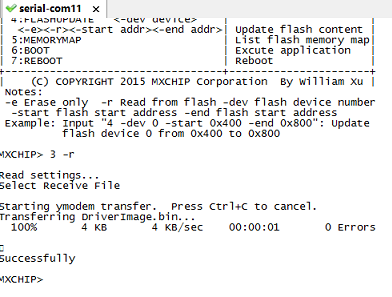

3.在SecureCRT中选择Transfer→Receive Ymodem确认后，显示如图。


至此， mxos 设置参数读取完毕，读取文件存放在SecureCRT指定目录中。

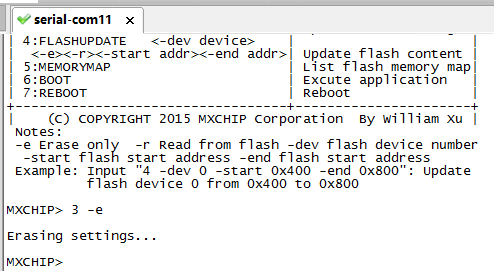

3.擦除mxos设置参数

1.参考Bootloader模式进入步骤，进入Bootloader模式后；

2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：3 -e，回车； 显示如图。


命令4:读取或擦除/更新Flash内容

读取指定Flash区域内容

1.参考Bootloader模式进入步骤，进入Bootloader模式后；

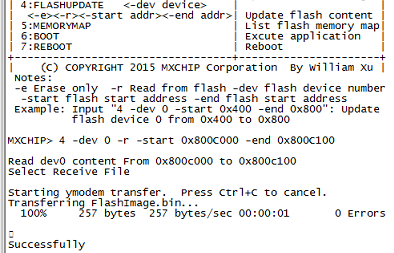

2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：4 –dev 0 -r –start 0x800C000 –end 0x800C100，回车；

3.在SecureCRT中选择Transfer→Receive Ymodem，读取文件存放在SecureCRT指定目录中。


擦除指定Flash区域内容

1.参考Bootloader模式进入步骤，进入Bootloader模式后；

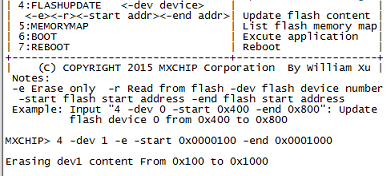

2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：4 –dev 0 –e –start 0x0000100 –end 0x0001000，回车； log如图。


更新指定Flash区域内容

1.参考Bootloader模式进入步骤，进入Bootloader模式后；

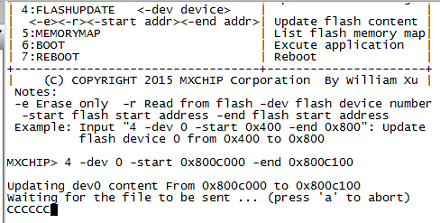

2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：4 –dev 0 –start 0x800C000 –end 0x800C100，回车；


在SecureCRT中选择Transfer→Send Ymodem，选择要烧录的.bin文件，确认后，即可成功烧录。

命令5:查询Flash内存地址分配列表

1.参考Bootloader模式进入步骤，进入Bootloader模式后；

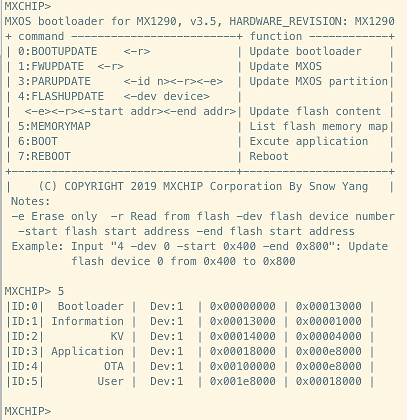

2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：5，回车； 显示如图。
（注：参数中0x08000000为起始地址，0x00004000为该flash区长度）


3.至此，flash内存分配列表查询完毕。

命令6:运行应用程序

1.参考Bootloader模式进入步骤，进入Bootloader模式后；

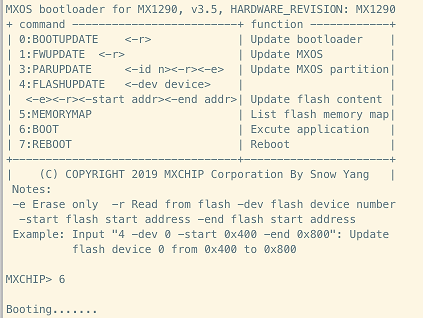

2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：6，回车； 显示如图。


3.至此，flash内存地址分配列表查询完毕.

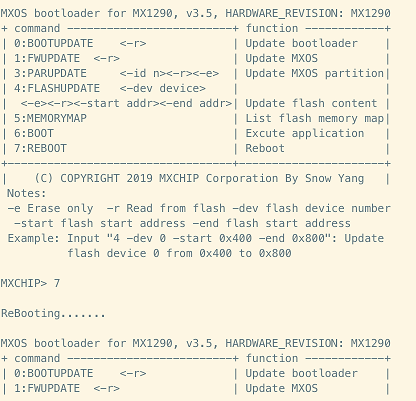

命令7:重启模块

1.参考Bootloader模式进入步骤，进入Bootloader模式后；

2.输入指令前，需要更改设置Session Options → Connection → Serial → Flow Control，将原先选中的 RTS/CTS取消掉；.然后输入：7，回车； 显示如图。


至此，模块重启完毕。
