直连阿里ILOP飞燕云平台指南

写在前面

本例提供通过 Wi-Fi 模组的 AT 指令直连阿里飞燕云平台的方法（ 适用 飞燕 AT 固件v2.3.0 版本及以上）。 具体的，在阿里飞燕ilop云平台创建产品和公版APP后，基于 AT 指令，通过公版APP，对设备进行在线调试的步骤。适用于已通过阿里飞燕云平台认证的上海庆科模组。

语音控制功能：
自 v2.3.0 版本开始，支持 “天猫精灵” 发现设备功能。

• 即：当设备进入“配网模式” 时， 对已联网的 “天猫精灵” 说：发现设备，可将设备配网，并与天猫精灵绑定，绑定后即可通过语音控制设备。
• 具体语音控制指令可参考天猫精灵APP的设备信息。（注意：只支持控制 “天猫精灵已适配的产品种类”，详细参考飞燕云平台，用户自己产品下“人机交互”—“天猫精灵”页面的“支持品类”详情）。

了解ilop平台

关于 ilop 平台相关文档内容，请点击查看：生活物联网平台2.0 。

如您已经 掌握ilop平台使用方法，可直接进入产品联动,通过发AT指令 实现APP为设备配网，ilop平台查看数据通信log信息。

提示：请仔细阅读该文档中心的所有文档内容，对该生活物联网平台的工作框架有清晰认知后，再着手下面的操作，否则会影响后续的功能理解。

注册用户账号

登陆：https://living.aliyun.com/ ， 阿里智能生活开放平台，如有支付宝账号，请直接登陆；若无支付宝账号，请免费注册并登录。

创建项目

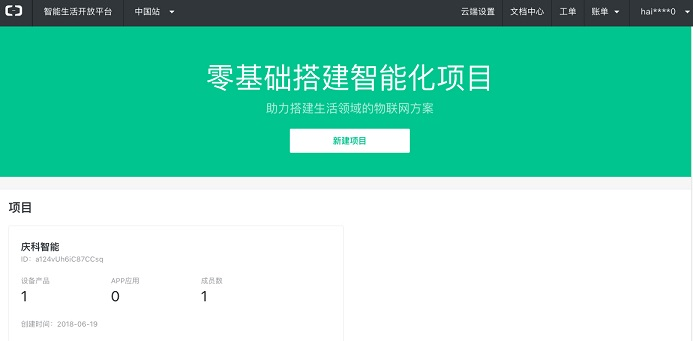

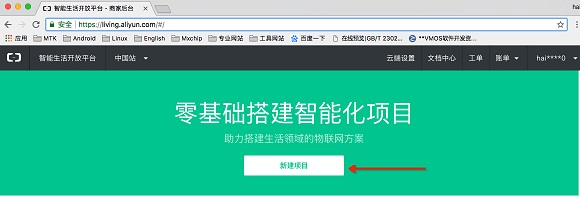

登录后，直接跳转 “新建项目” 页面，如下：

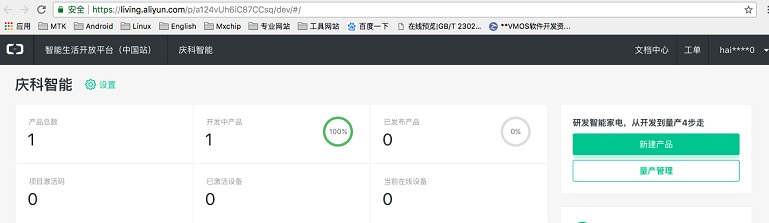

项目建成后，可预览如图：

新建产品

点击 “项目名称-庆科智能”，进入项目后，新建产品，如下图：

可从列表中找到相应的产品，选择 并 确认，创建产品，如下图：

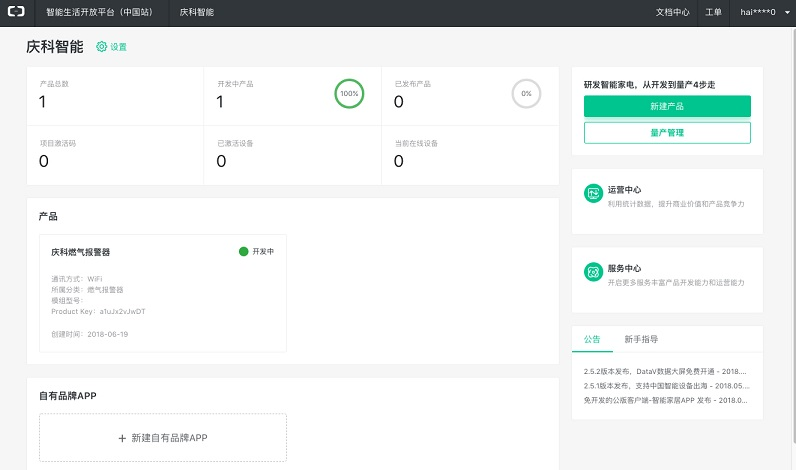

预览产品列表，如图，显示状态 “开发中”。

功能定义

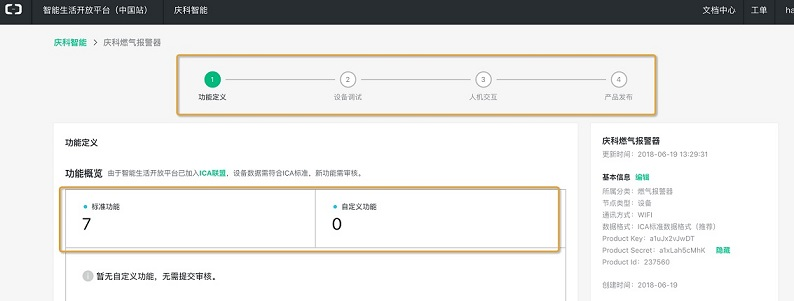

点击 产品名称，进入功能定义界面如下图：

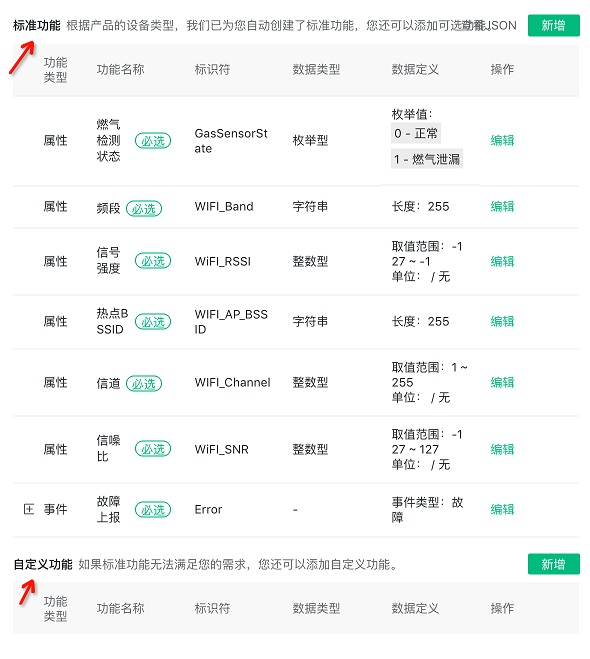

功能定义包括标准功能和自定义功能,如下图：

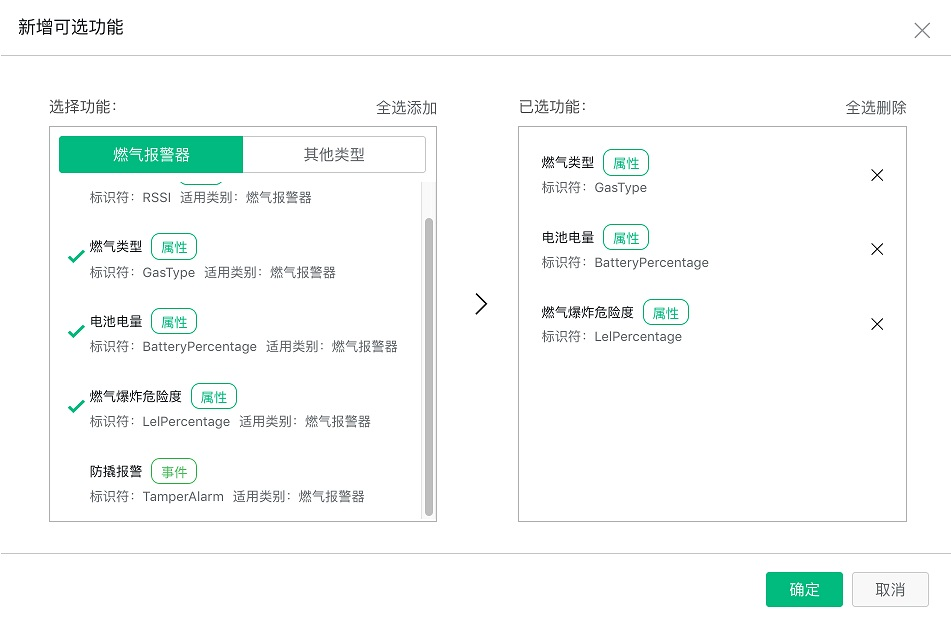

添加 ICA 联盟体提供的标准功能，可从列表中选择：

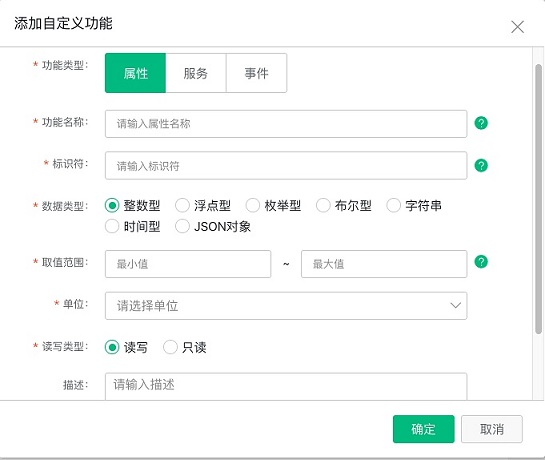

也可根据用户产品特殊需求，添加自定义功能，需经过1个工作日的平台工作人员审核。

设备调试

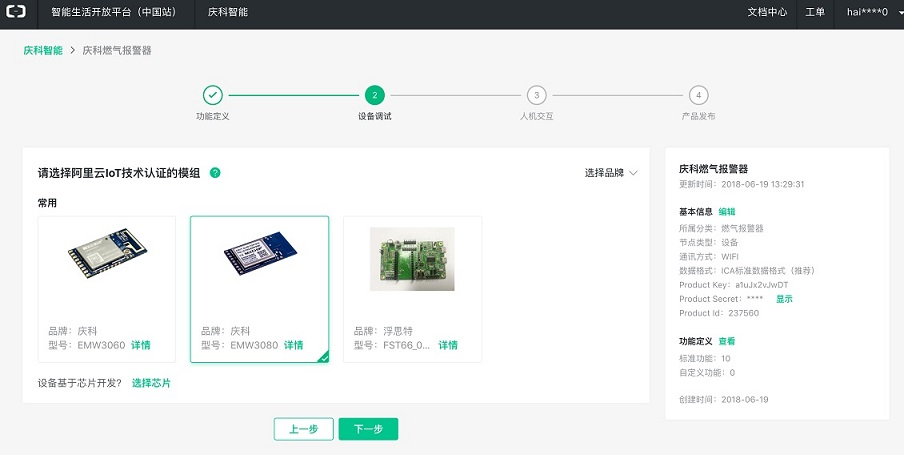

选择您所使用的上海庆科模组型号，注意：使用模组需已通过阿里认证，如下图：

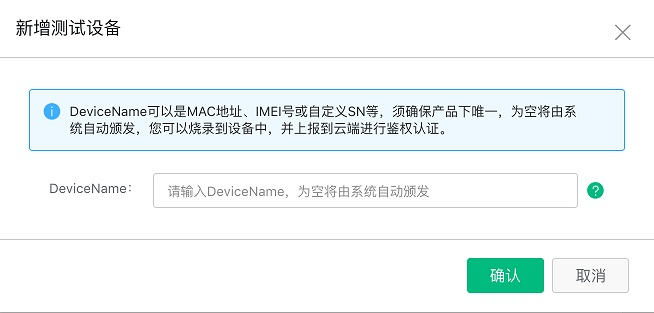

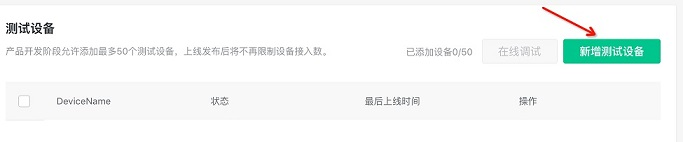

选择好模组或芯片类型后，可在测试设备中点击 “新增测试设备”，如下图：

当不填时，由平台自动生成device key和device secret。

添加完成，将自动生成测试设备所需的三元组，如下图：

三元组生成，也即：“设备激活凭证”，请保存，待设备调试时，需连同 “Product Secret”一起，通过 AT 指令烧录至模组中，具体参见指令：AT+ILOPSET,需要设置的参数依次为：Product Key, Product Secret, Device Secret，Device Name。

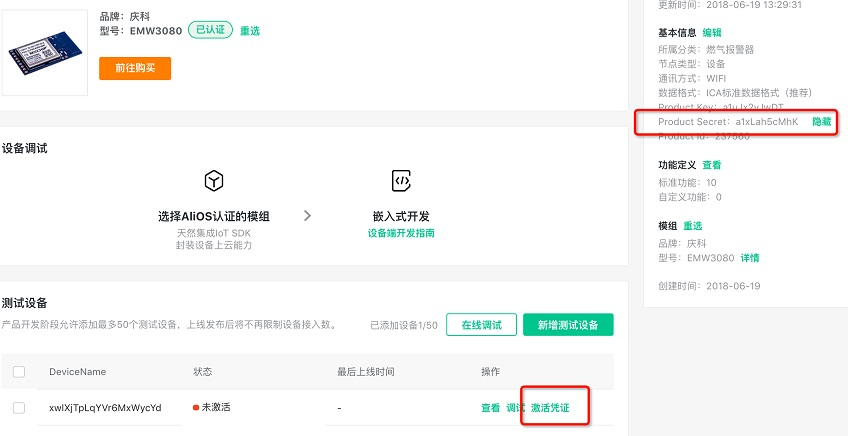

其中，Product Secret 的值在产品基本信息中，点击 “显示”即可。如图：

注意：当批量烧录模组时，不推荐使用 AT 指令烧录（效率低），需用庆科专门开发的 BAT 系统，与固件一同进行自动批量预烧录，当下购买订单时需指定固件版本号及提供三元组参数文件。

点击页面底部“下一步”，进入“人机交互”。

人机交互

“人机交互” 页面中选择 “公版APP”，点击 “公版APP” 下载。 注意：推荐使用 正式版 APP。 请扫码下载，并完成安装注册与登录。

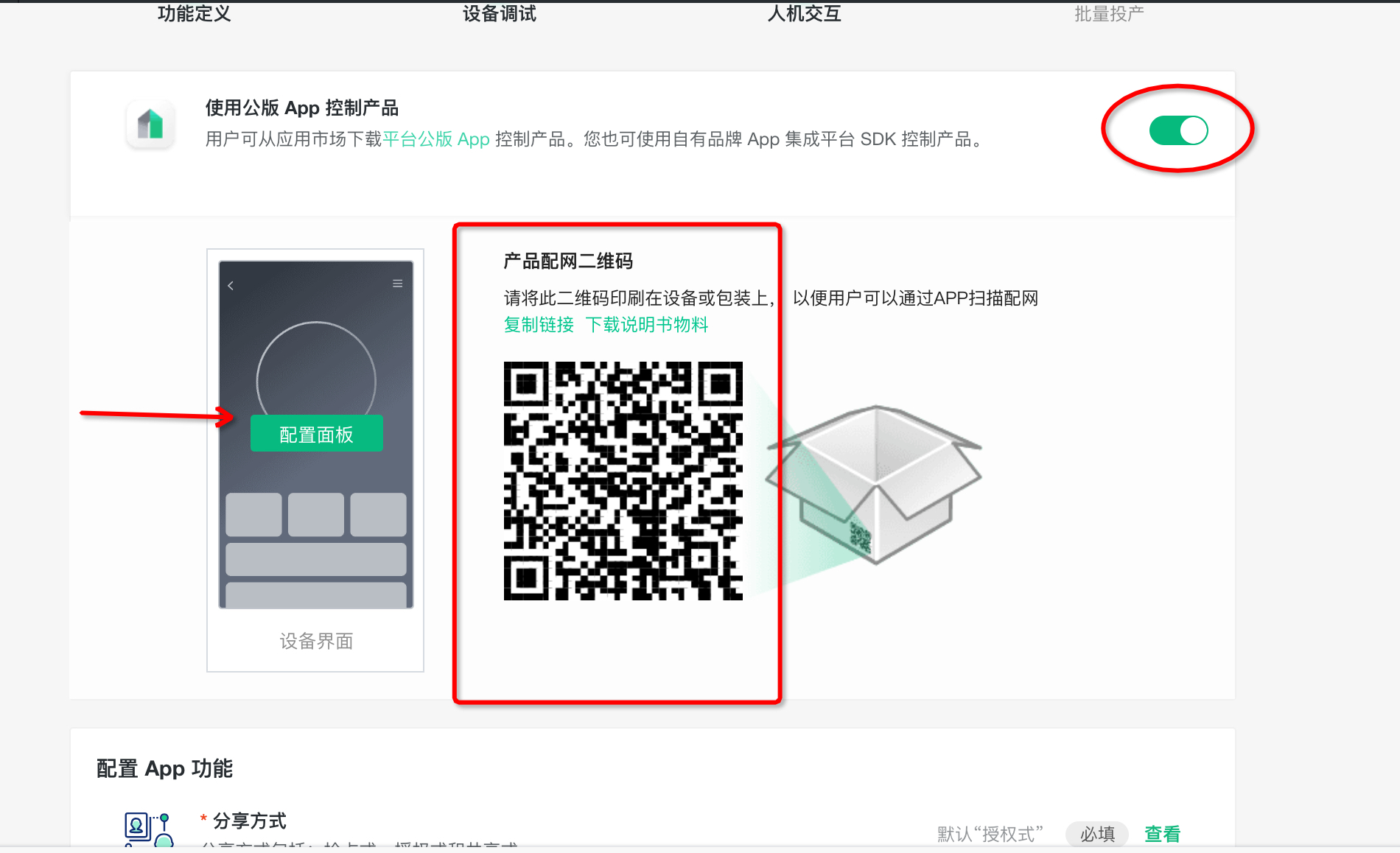

进入“人机交互”页面，选择“使用公版APP控制”，获取公版APP 的配网二维码，并配置界面，如下图：

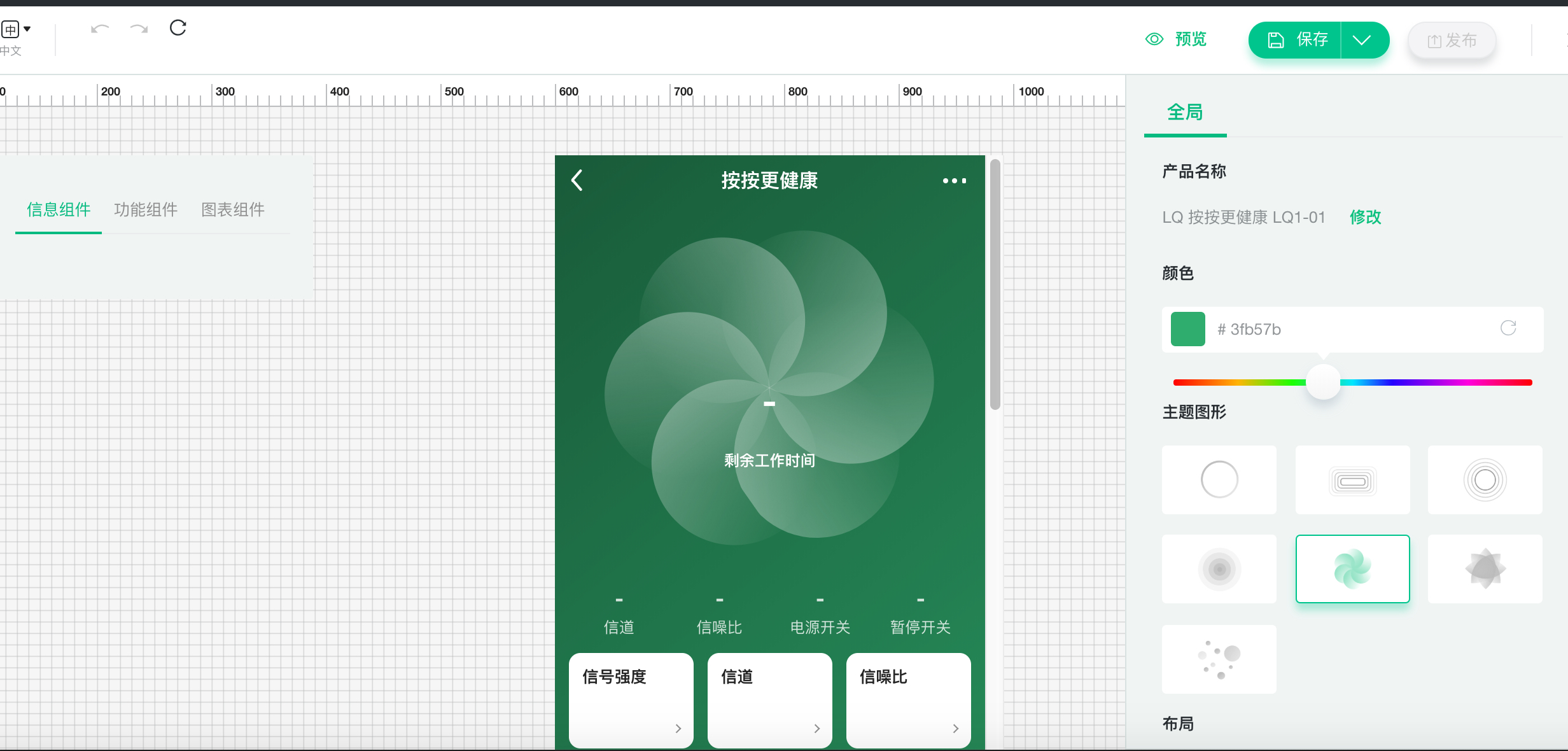

APP配置界面如下图，请务必保存后，测试。

需要填写部分必填的 APP 配置信息，才能正常测试使用。

批量投产

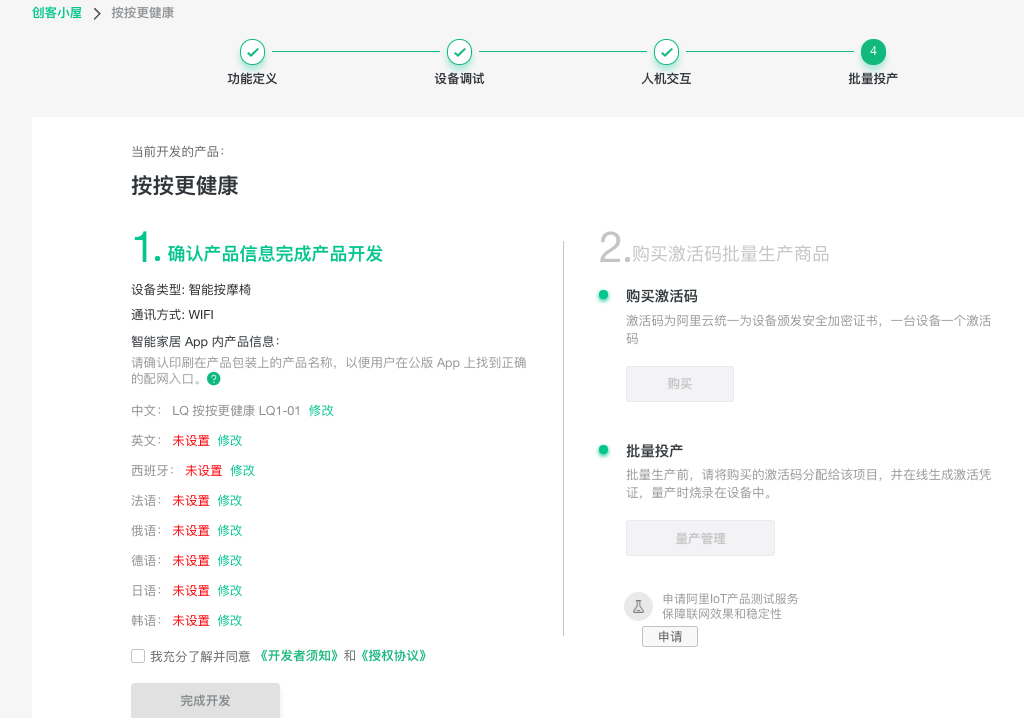

当产品调试，测试，APP发布后，可填写批量投产信息，购买激活码,进入批量投产阶段。

产品联动

请先下载格西烽火串口指令工程：at_alios_ilop_anan.bsp.zip

飞燕 AT 指令详细，请参考：“ilop AT 指令” 中的 “直连ilop阿里飞燕云平台指令”。

设备端通过 AT 指令，实现连接 liop 平台的主要步骤：

1. 进入AT指令模式
2. 关闭UART回显
3. 设置ilop平台产品参数信息
4. 设置ilop服务器站点地址：不设置，默认上海站
5. 启动ilop服务
6. 启动awss路由配网模式
7. 配网成功后，收发数据

具体步骤实现，请参考表中指令：

使用需知：

1. 若设备意外掉电，上电重启后，可自动重连路由器和云服务，无需其它操作；
2. 若需要“重新配网绑定”，建议：请先解绑，AT+ILOPRESET, AT+REBOOT，重启后，重复步骤4,5开始配网即可（请确保固件版本v2.3.0及以上）。
3. 批量生产时，飞燕产品信息的三元组烧录，可向代理商提供固件版本号和三元组文件，让其代为烧录。

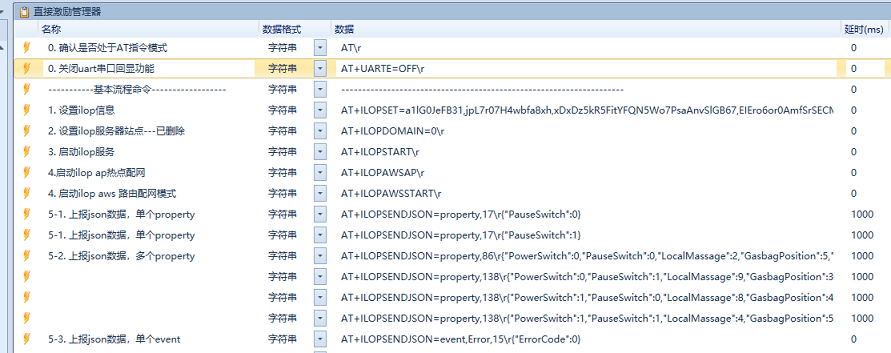

所需的 at 指令列表如下图：

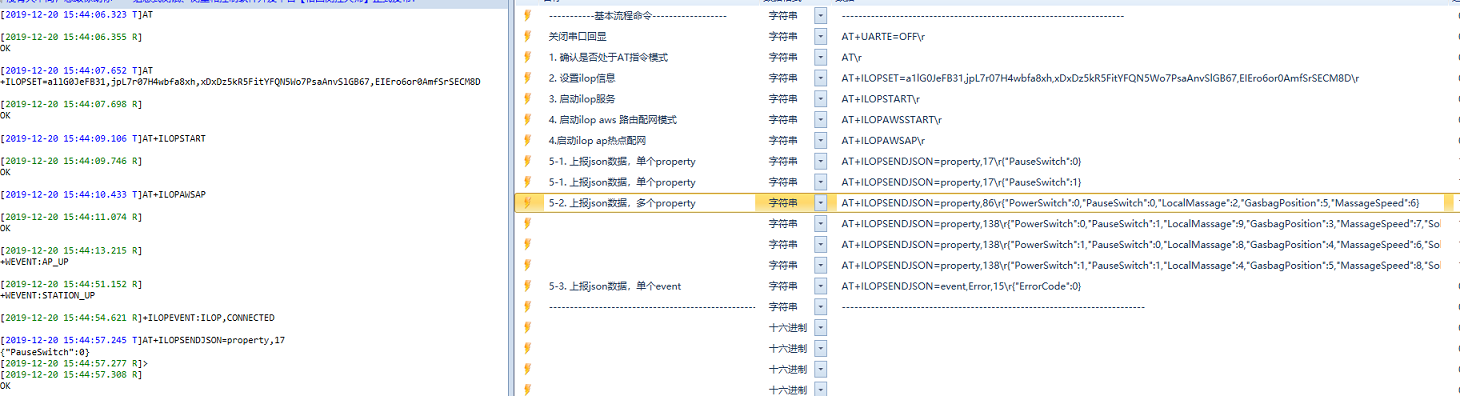

at 指令返回情况如下图：

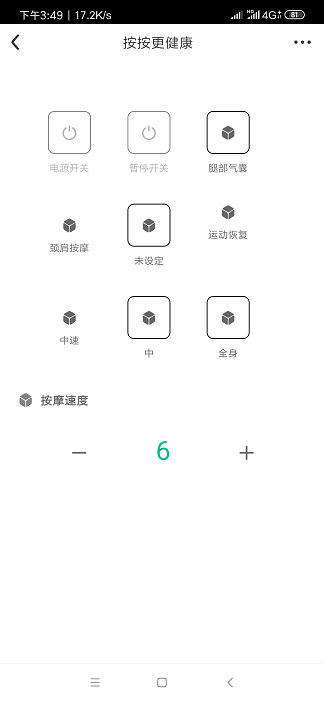

APP端界面如下：

APP解绑界面请点击右上角 …(可在此界面 修改备注名称，更新固件版本等。)

ilop平台查看调试log

此时，可在ilop平台中在线调试设备。具体：

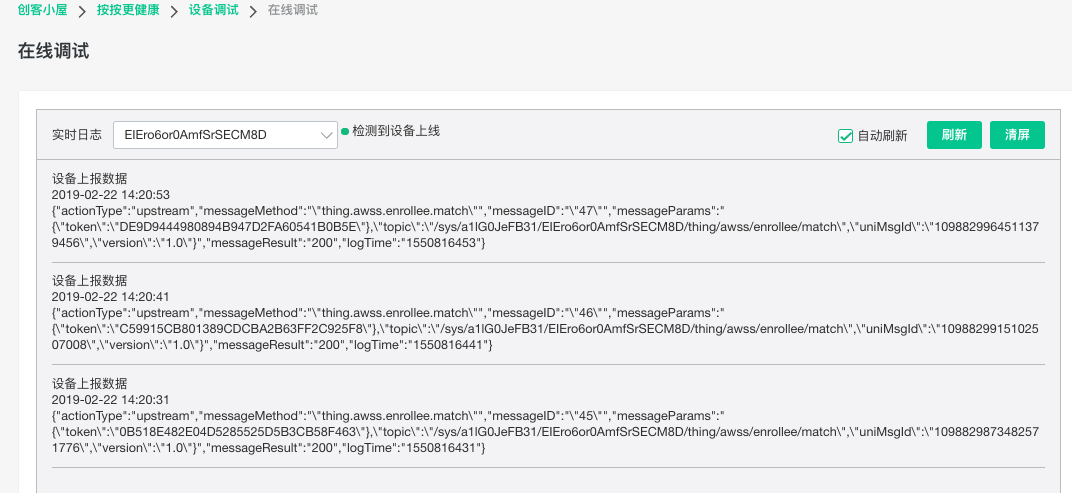

设备调试页面中，点击 “调试”,进入设备log查看页面，可看到设备上报数据信息，如图：

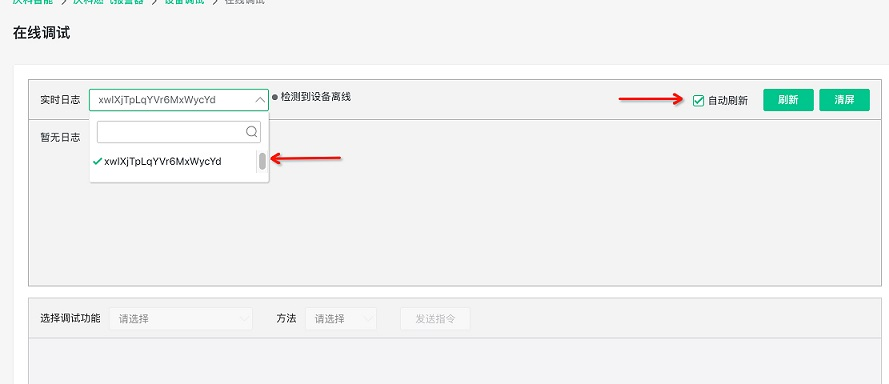

选择添加的测试设备，如图：

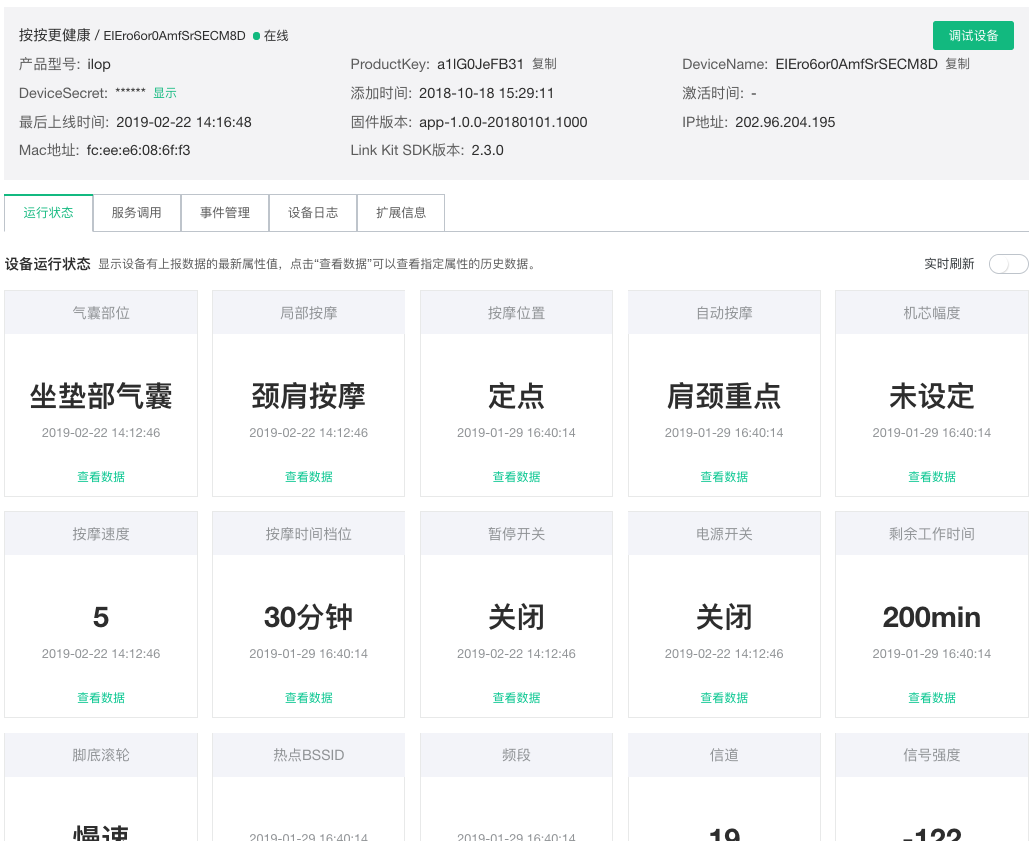

基于本例的设备状态信息如下图：

固件OTA

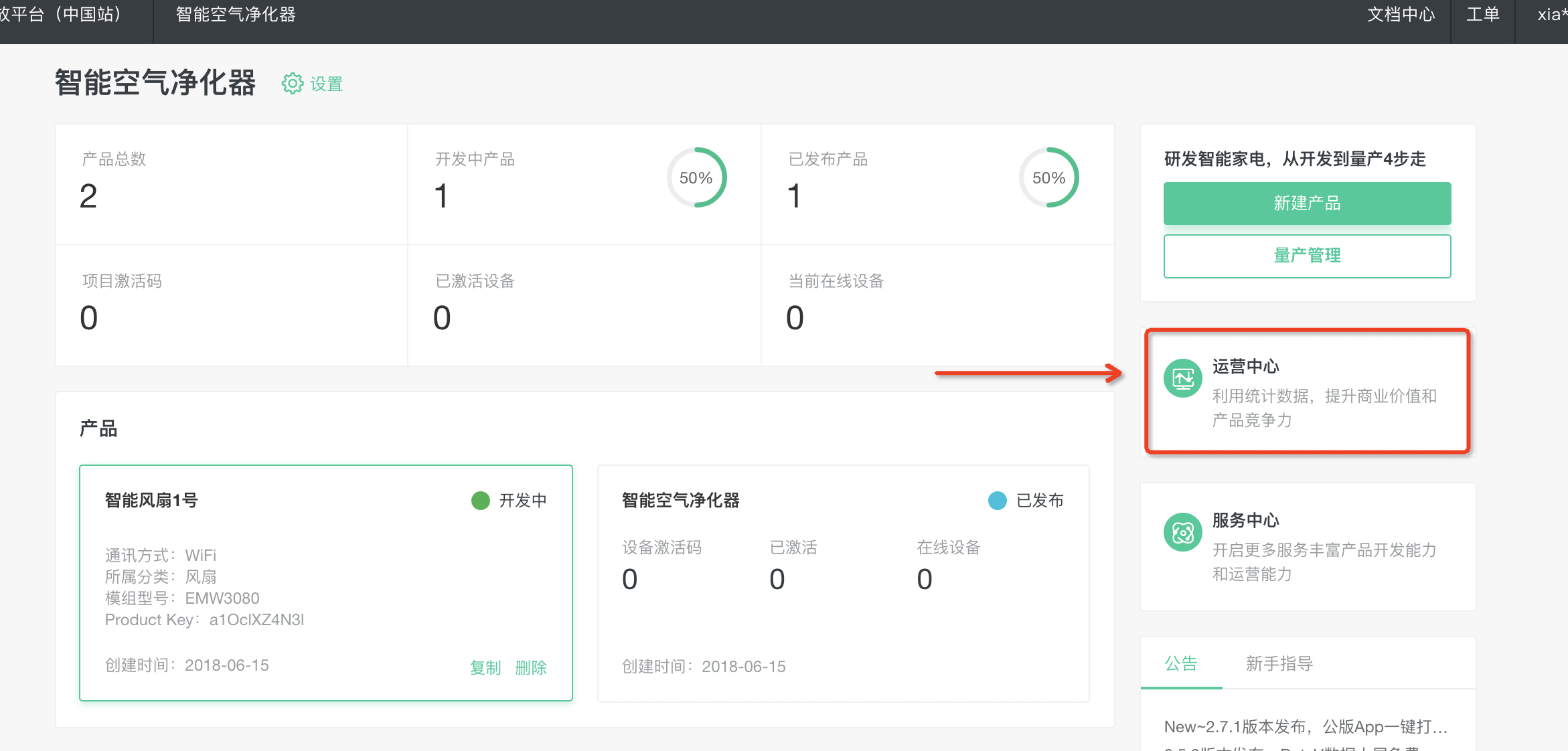

进入阿里飞燕云平台的 产品页面，找到 “运营中心”，如下图：

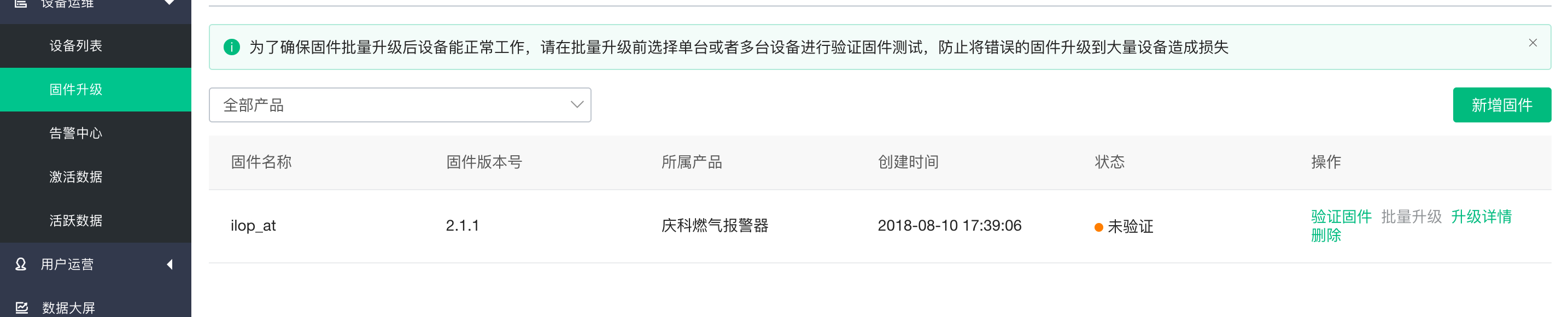

打开，进入设备运维，找到“固件升级”，如下图：

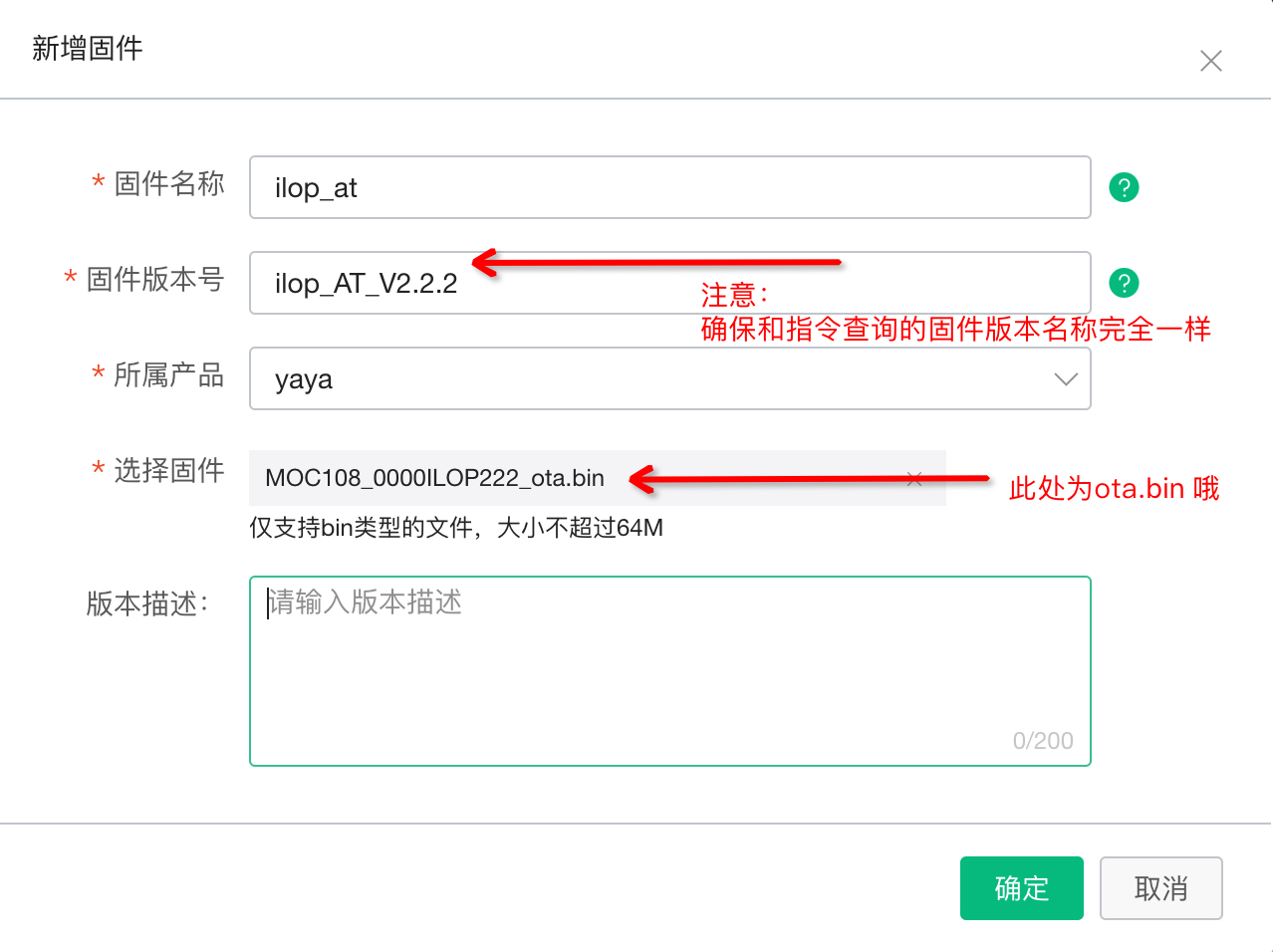

点击“新增固件”，打开界面如下图：

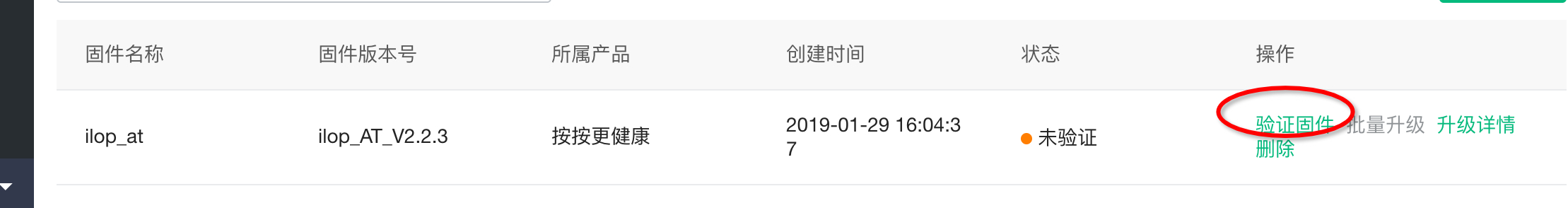

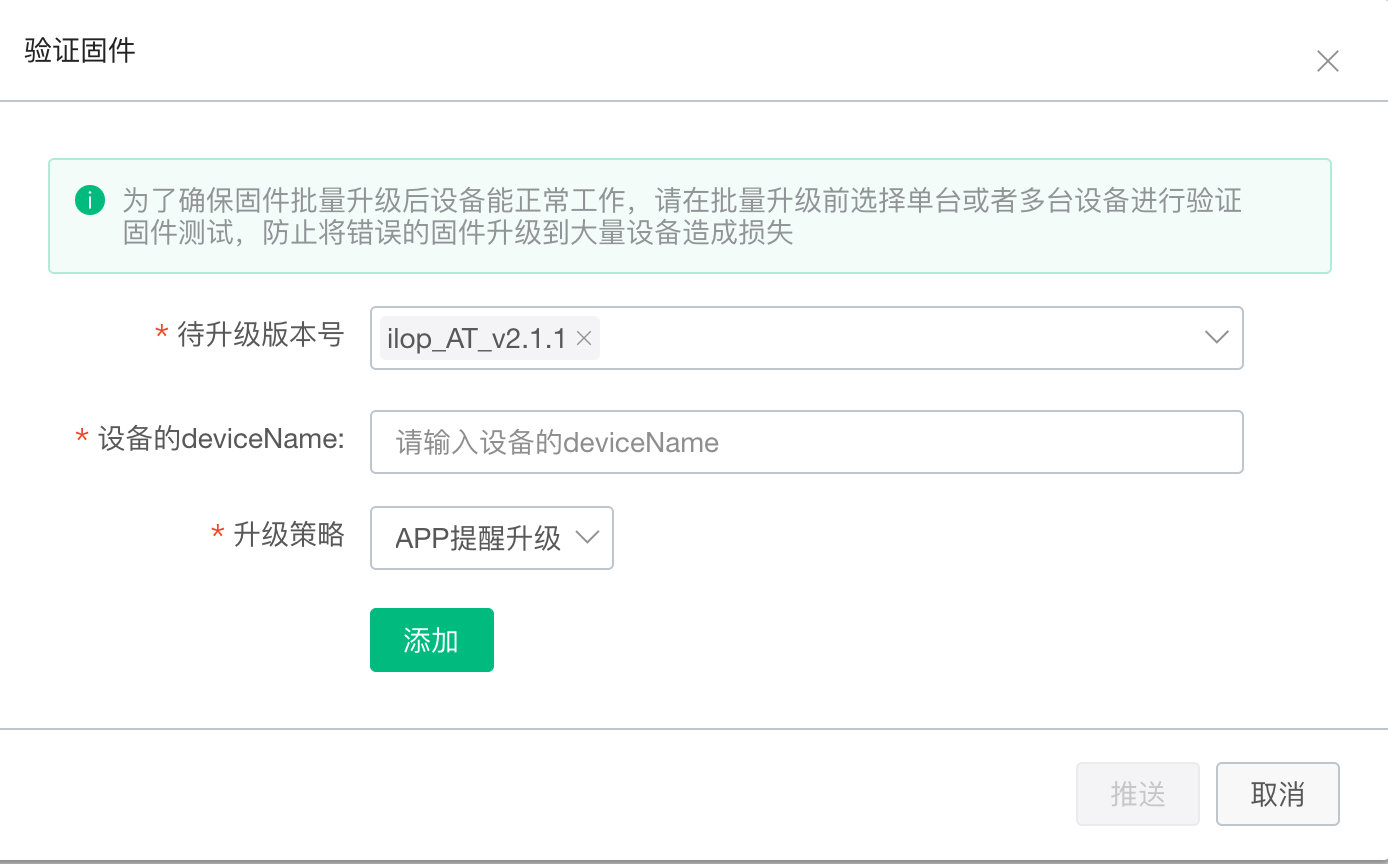

升级固件上传后，需进行首件确认，点击：“验证固件”。

注意：待升级的版本号应与要升级的版本号不同，请正确填写首件验证的设备deviceName参数信息，然后“添加”，“推送” 即可开始升级过程。

其中：

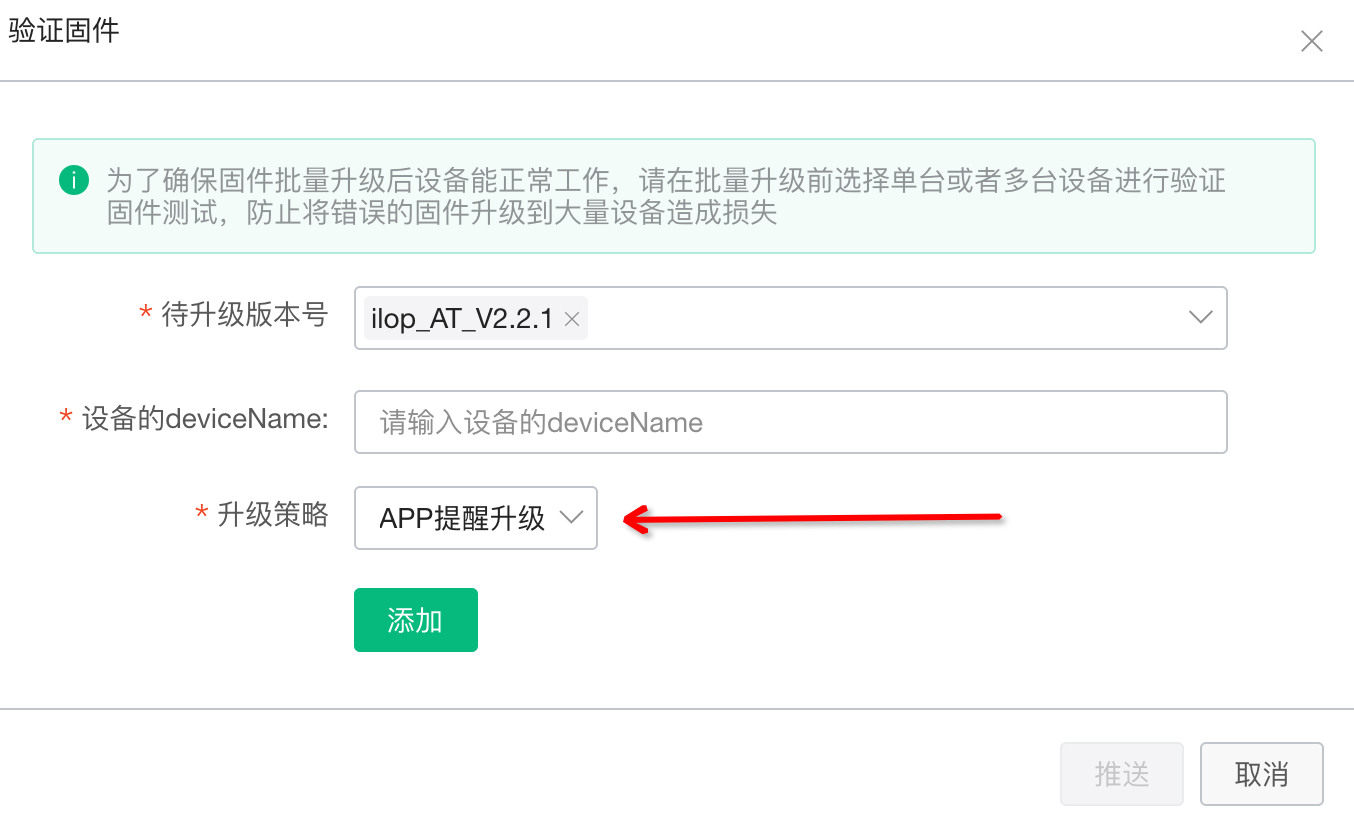

若选择“APP提醒升级”，请在配网绑定成功后， 进入“智能家居APP端”——> “我的”—>“设置”—->”固件升级”中，手动启动升级过程。

注意：设备端固件升级过程时，请勿断开电源，否则升级失败，需重新启动。
具体的升级结果可在升级详情中查看。

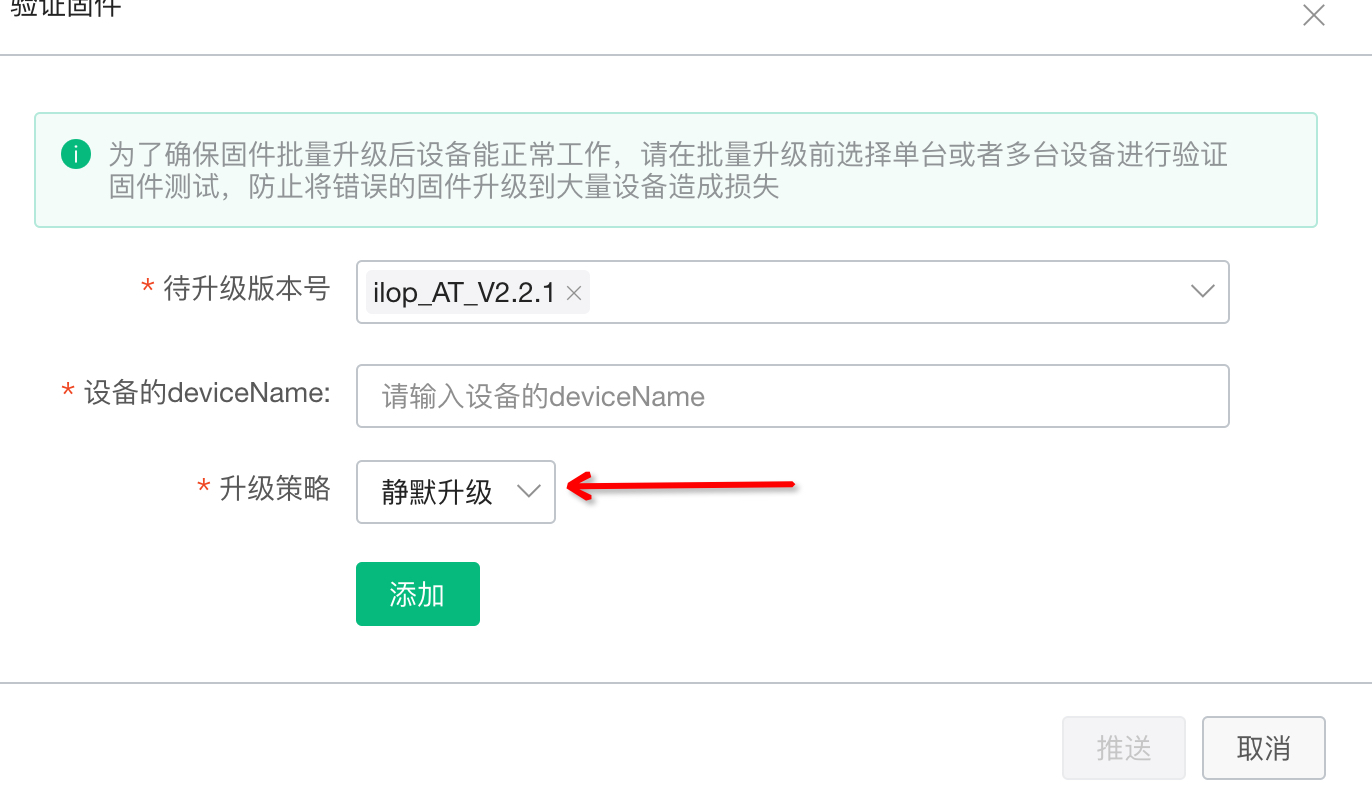

若选择 “静默升级”，推送后，设备在线则立刻ota升级；设备不在线则待设备上线后即时更新。

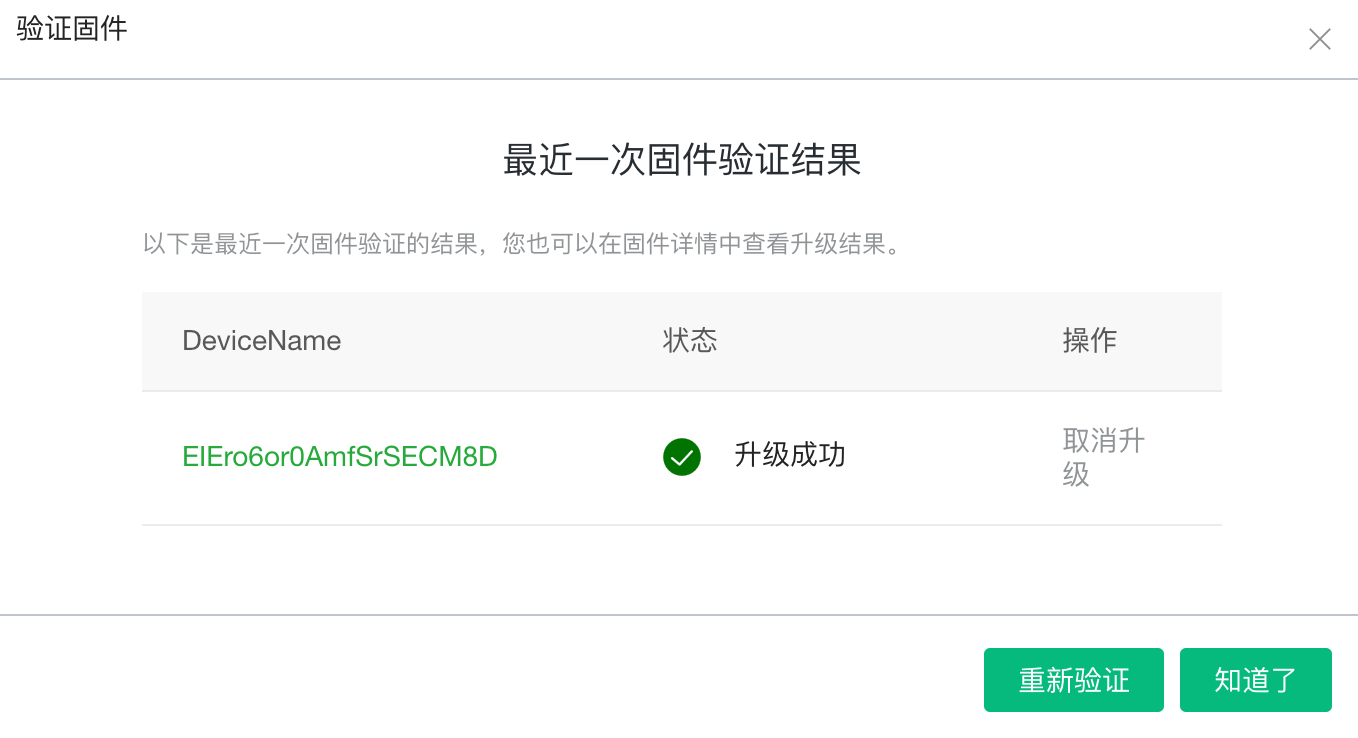

升级结果，可点击 “验证固件”查看，如图:

或在 “升级详情”中查看：

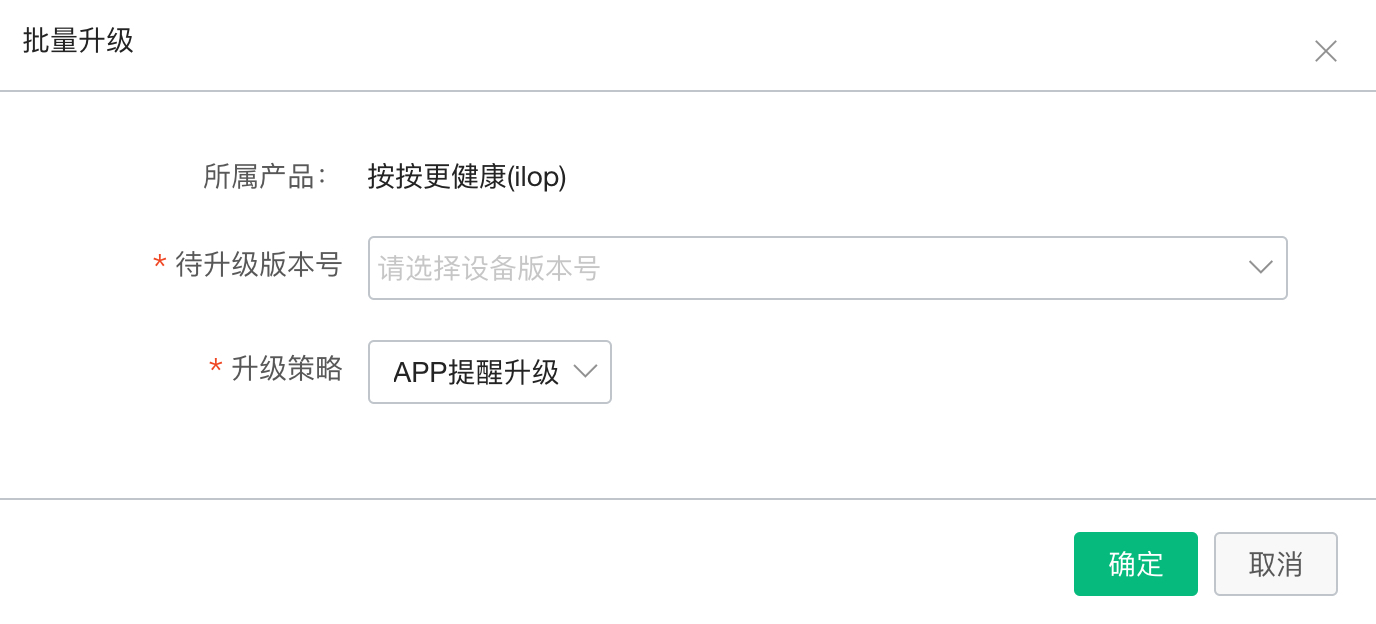

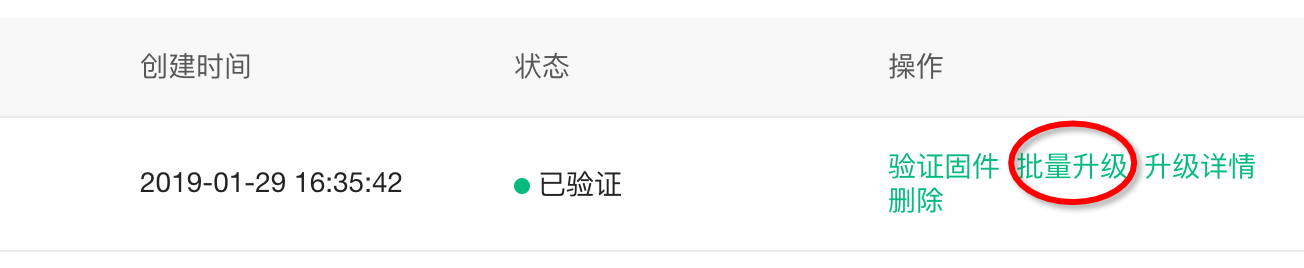

当 “验证固件” 成功后，可进行”批量升级”操作。
