用JFlash软件 烧录 all.bin 方法

本文适用于 EMW3165/3166/3239 的 all.bin 固件烧录，其中EMW3165的主控芯片使用STM32F411，EMW3166/3239的主控芯片使用STM32F412。

烧录工具

  1. 一个 JLink 仿真器（V8 或 V9）
  2. 一个 EMW3166 的开发板 或 用户自设计的工作电路
  3. JLink 驱动(同步自带 JFlash 软件)

烧录步骤

1.PC 端安装： JLink 驱动， 同步会在 PC 端安装好 JFlash 软件，如下图：打开Windows 开始 ——> 所有程序，即可找到。


2.准备一个 JLink 仿真器，并与PC 和 模块连接。

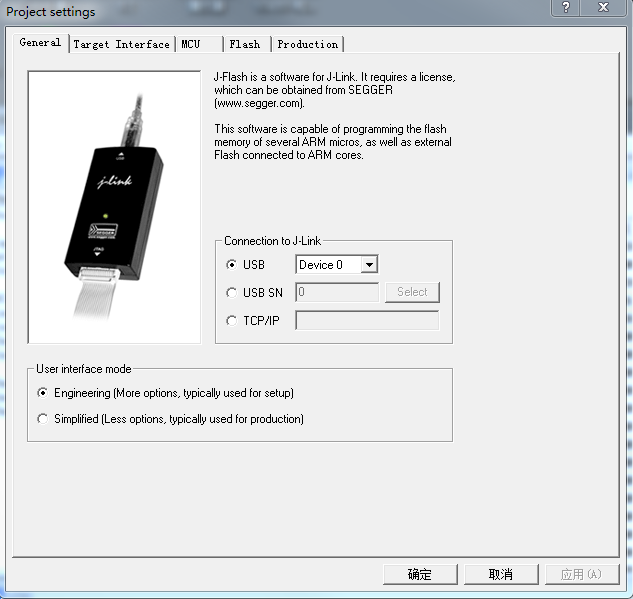

3.打开 JFlash 软件，打开： Option -> Project Settings, 设置参数如下：


设置步骤及各页面，如下：

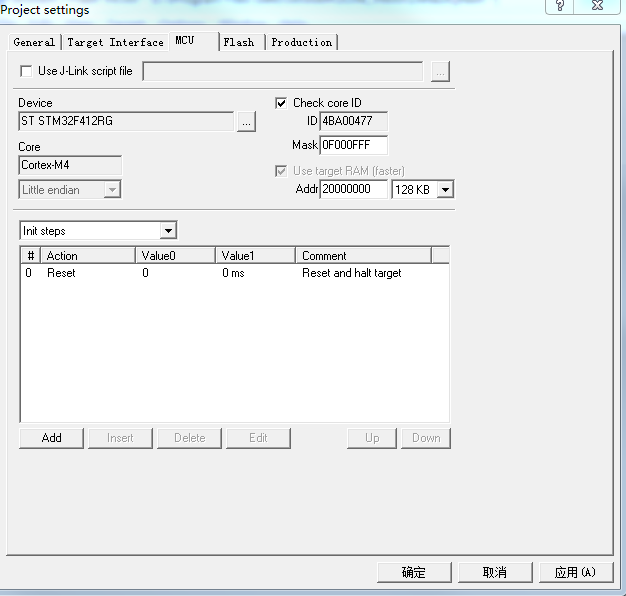

（1）首先选择 模组 对应的 MCU 型号，如下图：EMW3166/3239选择STM32F412RG，EMW3165选择STM32F411RE。


（2）Device页面为默认设置，无需更改：

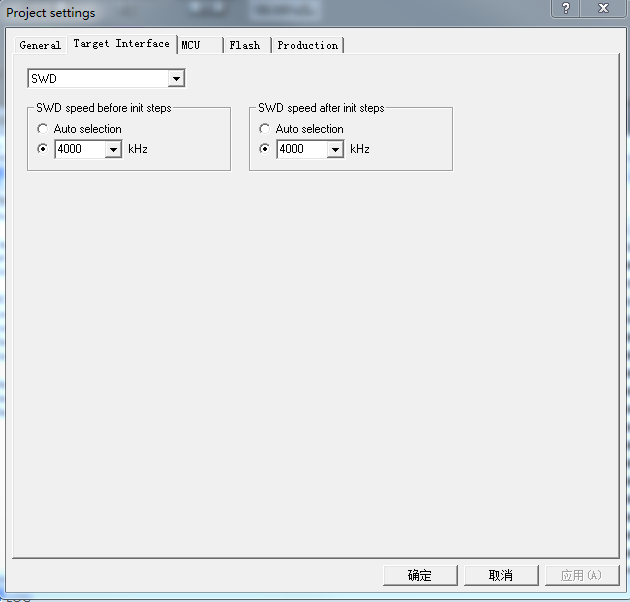

（3）Target_interface页面选择 SWD 接口，speed选择 4000 kHz。

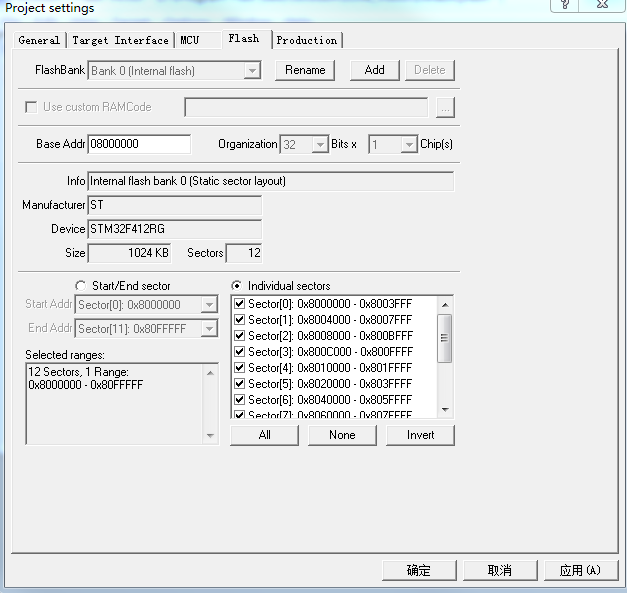

（4）Flash 页面为默认设置，无需修改：

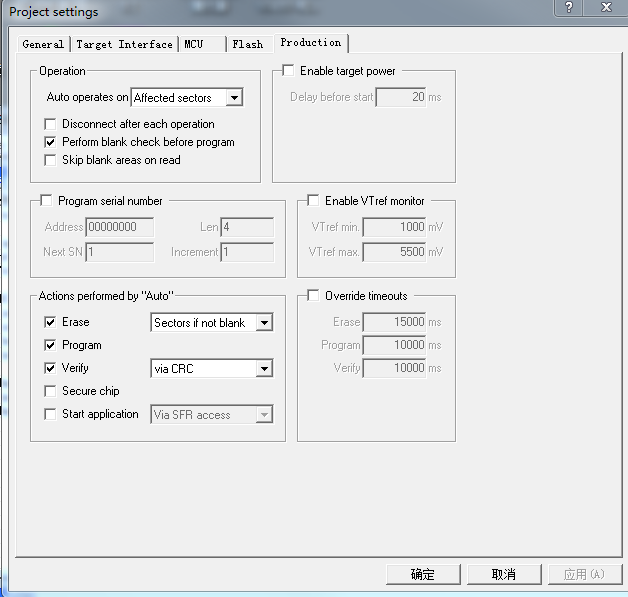

（5）Production页面为默认设置，无需修改：

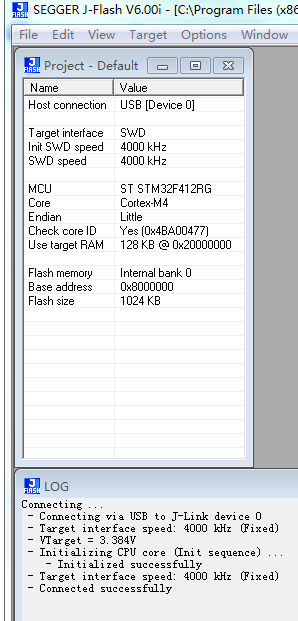

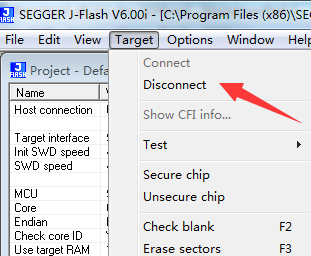

4.JFlash软件中，选择：Target -> Connect ,连接 JLink 仿真器，成功则显示如下图。

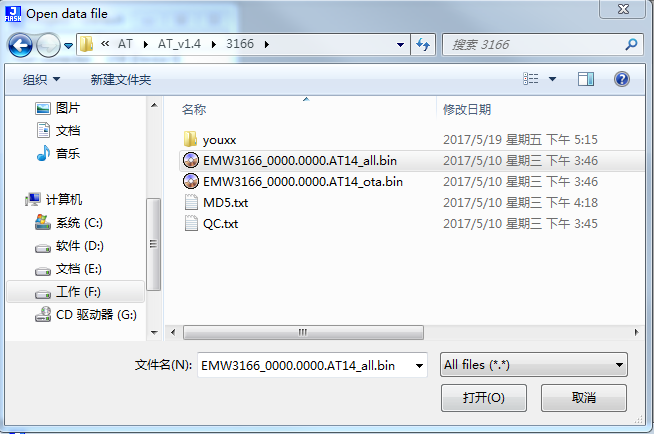

5.JFlash软件中，选择： File -> Open date file… , 打开您的all.bin路径，选择该固件文件。

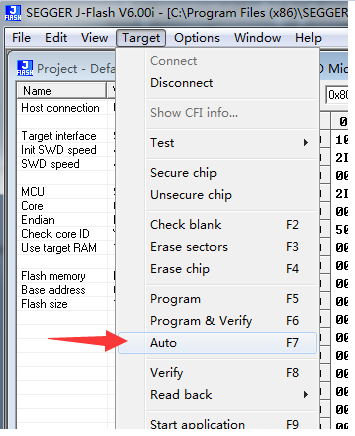

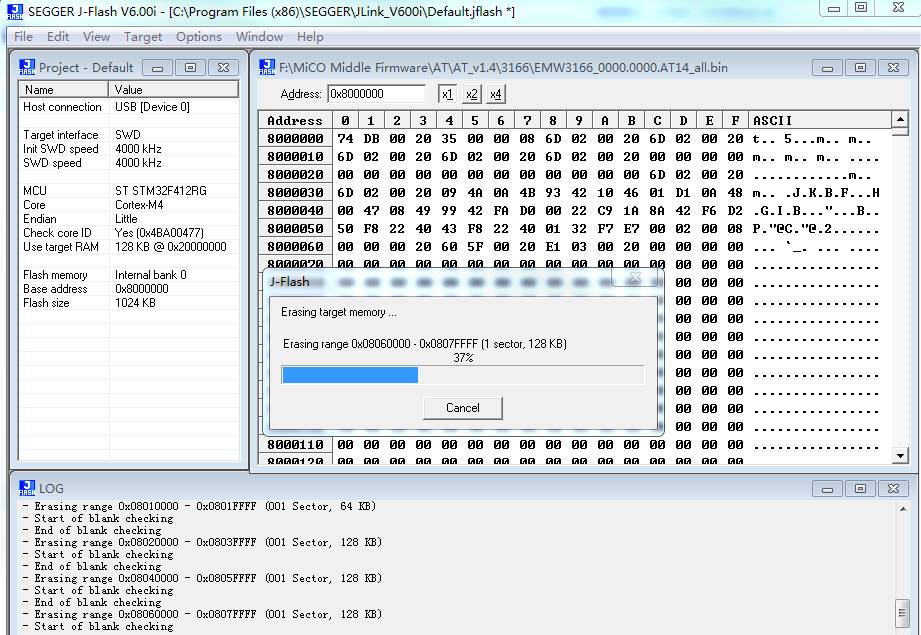

6.选择： Target -> auto, 即开始烧录固件到模块中。

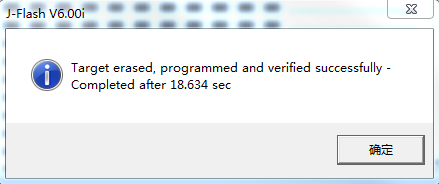

7.烧录完成后，提示成功。


8.此时可以断开 JLink 仿真器，并重启模块。
