1、MVCC机制概述

MVCC（Multi-Version Concurrency Control），中文是多版本并发控制，是指在使用**READ COMMITTED**、**REPEATABLE READ**这两种隔离级别的事务在执行SELECT操作时访问记录的版本链的过程，从而在不加锁的前提下使不同事务的读写操作能够并发安全执行，提升系统性能。MVCC机制的核心是在做SELECT操作前会生产一个**ReadView**，通过这个ReadView可以确认版本链中哪个版本的数据对当前事务可见，通过READ COMMITTD隔离级别的事务在每次进行SELECT操作前都会成1个ReadView，REPEATABLE READ隔离级别的事务只在第1次进行SELECT操作前生成1个ReadView，之后的查询操作都重复使用这个ReadView。通过ReadView找到符合条件的记录版本（记录版本是由undo日志构建的），其实就像是在生成ReadView的那个时刻做了1次快照，因此利用MVCC机制读取数据又叫快照读，也叫一致性读。
需要注意以下几点：

  • 之前介绍事务时提到过事务并发引起的四种异常场景：脏写、脏读、不可重复读和幻读。对于脏写MySQL是通过加锁的方式解决的，MVCC机制解决的是脏读、不可重复读和幻读；

  • READ COMMITTD隔离级别和REPEATABLE READ隔离级别可以通过MVCC机制保证，SERIALIZABLE隔离级别是通过加锁保证的，READ UNCOMMITTED隔离级别由于什么措施也没做，因此会允许脏读、不可重复和幻读发生。

    2、MVCC版本链的形成

    前面介绍行格式时提到过隐藏列，对于使用InnoDB存储引擎的表来说，它的聚簇索引记录中都包含两个必要的隐藏列：

  • trx_id：每次一个事务对某条聚簇索引记录进行改动时，都会把该事务的事务id赋值给trx_id隐藏列。注意：只有在对表中的记录做**INSERT**、**DELETE**和**UPDATE**这些修改表中记录的操作时才会给事务分配事务id，且事务id的分配是递增的，一个只读事务的trx_id为0；

  • roll_pointer：每次对某条聚簇索引记录进行改动时，都会把旧的版本写入到undo日志中，roll_pointer就相当于一个指针，可以通过它来找到该记录修改前的信息。

如果此时表中只有1条记录，且插入该记录的事务id为80，此时该记录的行格式简化版如下：

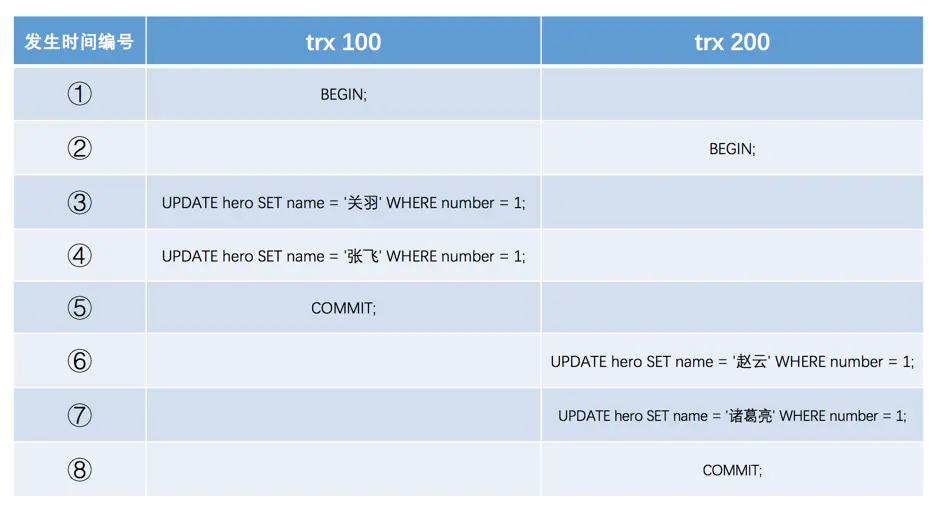

假设之后两个事务id分别为100、200的事务对这条记录进行UPDATE操作，操作流程如下：
每次对记录进行改动，都会记录一条undo日志，每条undo日志也都有一个roll_pointer属性（INSERT操作对应的undo日志没有该属性，因为该记录并没有更早的版本），可以将这些undo日志串连起来形成一个链表，如下图：
对该记录的每次更新操作（UPDATE）都会将旧值放到一条undo日志中，即对该记录的一个历史版本，随着更新次数的增多产生的undo日志也增多，所有undo日志被roll_pointer属性连接成一个链表，这个链表就是版本链。关于版本链有以下点需要注意：

  • 版本链是针对某条记录的，即是一条用户记录的不同版本组成的链表；
  • 事务COMMIT之前对记录的修改也会放到undo日志，作为记录的一个历史版本组成版本链；
  • 在版本链中插入undo日志是遵循“头插法”，即每次都是将最近生成的undo日志插入在版本链的链表头部，即版本链头结点对应的记录版本是最新的；

  • 查询版本链时，也是从链表头部遍历，即从最新版本的undo日志记录向老版本的undo日志记录遍历查询。

    3、ReadView（快照）

    3.1 ReadView的形成

    对于使用READ UNCOMMITTED隔离级别的事务来说，由于允许读到未提交事务修改过的记录（脏读），因此直接读取版本链的最新版本就可以了；对于使用SERIALIZABLE隔离级别的事务来说，需要用加锁的方式保证事务的串行化执行；对于使用READ COMMITTED和REPEATABLE READ隔离级别的事务来说，都必须保证事务1已经修改了记录但是尚未提交，事务2不能直接读取到最新版本的记录，即事务1中尚未提交的记录修改对事务2是不可见的。
    为了保证READ COMMITTED和REPEATABLE READ隔离级别的事务，尚未提交的记录修改对其他事务不可见，InnoDB提出了ReadView的概念，ReadView主要由以下四部分组成：

  • m_ids：表示在生成ReadView时当前系统中“活跃”的读写事务的事务id列表，注意事务尚未提交时的状态为“活跃”状态；

  • min_trx_id：表示在生成ReadView时当前系统中活跃的（尚未提交的）读写事务中最小的事务id，也就是m_ids中的最小值；
  • max_trx_id：表示生成ReadView时系统中应该分配给下一个事务的id值；
  • creator_trx_id：表示生成该ReadView的事务的事务id。

    举例：现在有id为1，2，3这三个事务，之后id为3的事务提交了，一个新的读事务在生成ReadView时，m_ids就包括1和2，min_trx_id的值就是1，max_trx_id的值就是4。

如何根据某个读事务生成的ReadView快照，判断版本链上的某个版本对该查询事务是否可见呢？遵循以下步骤：

  • 如果被访问版本的trx_id属性值与ReadView中的creator_trx_id值相同，意味着当前读事务在访问它自己修改过的记录，所以该版本对当前事务可见；
  • 如果被访问版本的trx_id属性值小于ReadView中的min_trx_id值，表明生成该版本的事务在当前事务生成ReadView前已经提交，所以该版本对当前事务可见；
  • 如果被访问版本的trx_id属性值大于或等于ReadView中的max_trx_id值，表明生成该版本的事务在当前事务生成ReadView后才开启，该版本对当前事务不可见；
  • 如果被访问版本的trx_id属性值在ReadView的min_trx_id和max_trx_id之间，那就需要判断一下trx_id属性值是不是在m_ids列表中，如果在，说明创建ReadView时生成该版本的事务还是活跃的，该版本对当前事务不可见；如果不在，说明创建ReadView时生成该版本的事务已经被提交，该版本对当前事务可见。

开头介绍MVCC机制概述时提到，读事务在生成ReadView时，在READ COMMITTED和REPEATABLE READ隔离级别下生成的时机是不同的，通过READ COMMITTD隔离级别的事务在每次进行SELECT操作前都会成1个ReadView，REPEATABLE READ隔离级别的事务只在第1次进行SELECT操作前生成1个ReadView，之后的查询操作都重复使用这个ReadView，下面结合例子具体介绍。

3.2 READ COMMITTED

比如现在系统里有两个事物id分别为100、200的事务在执行，记录初始时name值为“刘备”，如下：

  1. # 事务id为100的事务执行如下语句，注意还没有COMMIT，即事务id为100的事务处于“活跃”状态
  2. BEGIN;
  4. UPDATE hero SET name = '关羽' WHERE number = 1;
  6. UPDATE hero SET name = '张飞' WHERE number = 1;
  1. # 事务id为200的事务在对其他表进行操作，目的是让该事务能够分配到一个事务id
  2. BEGIN;
  4. # 更新了一些别的表的记录
  5. ...

此刻，表hero中number为1的记录得到的版本链表如下所示：
MVCC机制 - 图4
假设现在有一个使用READ COMMITTED隔离级别的查询事务开始执行如下语句：

  1. # 使用READ COMMITTED隔离级别的事务，事务id为0
  2. BEGIN;
  4. # SELECT1：Transaction 100、200未提交
  5. # 得到的列name的值为'刘备'
  6. SELECT * FROM hero WHERE number = 1;

这个SELECT1的执行过程如下：

  • 在执行SELECT语句时会先生成一个ReadView，ReadView的m_ids列表的内容就是[100, 200]，min_trx_id为100，max_trx_id为201，creator_trx_id为0；
  • 然后从版本链中挑选可见的记录，从图中可以看出，最新版本的列name的内容是'张飞'，该版本的trx_id值为100，在m_ids列表内，所以不符合可见性要求，根据roll_pointer跳到下一个版本；
  • 下一个版本的列name的内容是'关羽'，该版本的trx_id值也为100，也在m_ids列表内，所以也不符合要求，继续跳到下一个版本；
  • 下一个版本的列name的内容是'刘备'，该版本的trx_id值为80，小于ReadView中的min_trx_id值100，所以这个版本是符合要求的，最后返回给用户的版本就是这条列name为'刘备'的记录。

之后，我们把事务id为100的事务提交一下，就像这样：

  1. # Transaction 100
  2. BEGIN;
  4. UPDATE hero SET name = '关羽' WHERE number = 1;
  6. UPDATE hero SET name = '张飞' WHERE number = 1;
  8. COMMIT;

然后再到事务id为200的事务中更新一下表hero中number为1的记录，做如下UPDATE操作：

  1. # Transaction 200
  2. BEGIN;
  4. # 更新了一些别的表的记录
  5. ...
  7. UPDATE hero SET name = '赵云' WHERE number = 1;
  9. UPDATE hero SET name = '诸葛亮' WHERE number = 1;

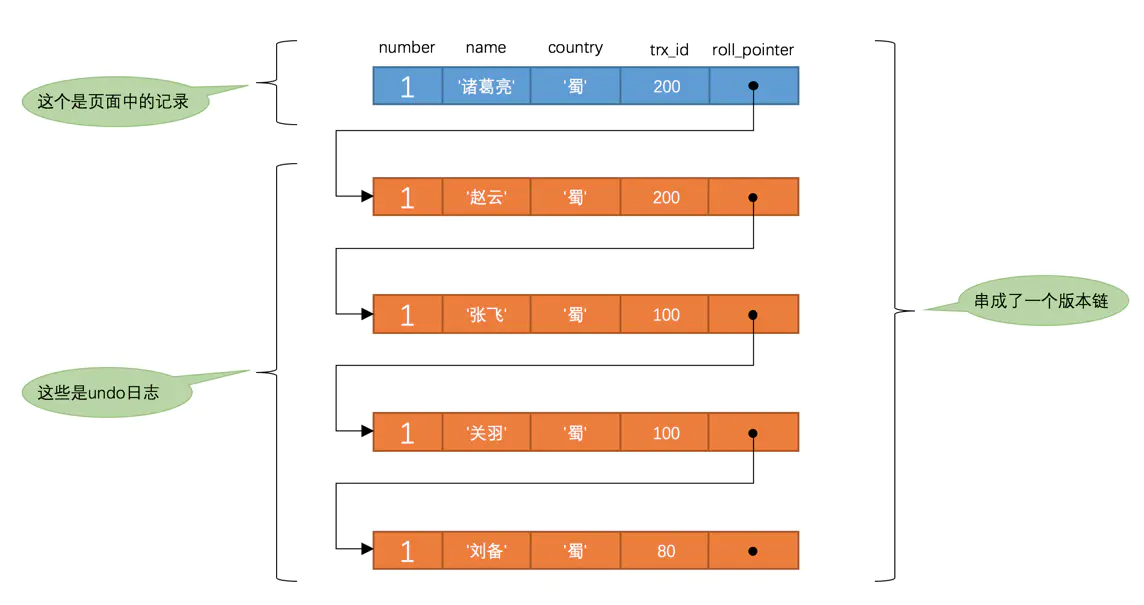

此刻，表hero中number为1的记录的版本链就长这样：
MVCC机制 - 图5
然后再到刚才使用READ COMMITTED隔离级别的事务中继续查找这个number为1的记录，如下：

  1. # 使用READ COMMITTED隔离级别的事务
  2. BEGIN;
  4. # SELECT1：Transaction 100、200均未提交
  5. SELECT * FROM hero WHERE number = 1; # 得到的列name的值为'刘备'
  7. # SELECT2：Transaction 100提交，Transaction 200未提交
  8. SELECT * FROM hero WHERE number = 1; # 得到的列name的值为'张飞'

这个SELECT2的执行过程如下：

  • 在执行SELECT语句时会又会单独生成一个ReadView，该ReadView的m_ids列表的内容就是[200]（事务id为100的那个事务已经提交了，所以再次生成快照时就没有它了），min_trx_id为200，max_trx_id为201，creator_trx_id为0;
  • 然后从版本链中挑选可见的记录，从图中可以看出，最新版本的列name的内容是'诸葛亮'，该版本的trx_id值为200，在m_ids列表内，所以不符合可见性要求，根据roll_pointer跳到下一个版本。
  • 下一个版本的列name的内容是'赵云'，该版本的trx_id值为200，也在m_ids列表内，所以也不符合要求，继续跳到下一个版本。
  • 下一个版本的列name的内容是'张飞'，该版本的trx_id值为100，小于ReadView中的min_trx_id值200，所以这个版本是符合要求的，最后返回给用户的版本就是这条列name为'张飞'的记录。

从上面过程可以总结出：使用READ COMMITTED隔离级别的事务在每次查询开始时都会生成一个独立的ReadView，且在READ COMMITTED隔离级别下，正是由于每次查询时事务都会生成一个最新的ReadView，这个ReadView太新了，导致每次查询出来的记录可能是不同的（比如select1查询出来的记录是“刘备”，select2查询出来的记录是“张飞”），因此READ COMMITTED隔离级别可以避免脏读，但不能避免不可重复读。

3.3 REPEATABLE READ

比如现在系统里有两个事务id分别为100、200的事务在执行：

  1. # Transaction 100，尚未COMMIT
  2. BEGIN;
  4. UPDATE hero SET name = '关羽' WHERE number = 1;
  6. UPDATE hero SET name = '张飞' WHERE number = 1;
  1. # Transaction 200
  2. BEGIN;
  4. # 更新了一些别的表的记录
  5. ...

此刻，表hero中number为1的记录得到的版本链表如下所示：
MVCC机制 - 图6
现在有一个使用REPEATABLE READ隔离级别的事务开始执行查询操作：

  1. # 使用REPEATABLE READ隔离级别的事务执行select操作
  2. BEGIN;
  4. # SELECT1：Transaction 100、200未提交
  5. SELECT * FROM hero WHERE number = 1; # 得到的列name的值为'刘备'

这个SELECT1的执行过程如下：

  • 在执行SELECT语句时会先生成一个ReadView，ReadView的m_ids列表的内容就是[100, 200]，min_trx_id为100，max_trx_id为201，creator_trx_id为0；
  • 然后从版本链中挑选可见的记录，从图中可以看出，最新版本的列name的内容是'张飞'，该版本的trx_id值为100，在m_ids列表内，所以不符合可见性要求，根据roll_pointer跳到下一个版本；
  • 下一个版本的列name的内容是'关羽'，该版本的trx_id值也为100，也在m_ids列表内，所以也不符合要求，继续跳到下一个版本；
  • 下一个版本的列name的内容是'刘备'，该版本的trx_id值为80，小于ReadView中的min_trx_id值100，所以这个版本是符合要求的，最后返回给用户的版本就是这条列name为'刘备'的记录。

之后，我们把事务id为100的事务提交一下，就像这样：

  1. # Transaction 100
  2. BEGIN;
  4. UPDATE hero SET name = '关羽' WHERE number = 1;
  6. UPDATE hero SET name = '张飞' WHERE number = 1;
  8. COMMIT;

然后再到事务id为200的事务中更新一下表hero中number为1的记录：

  1. # Transaction 200
  2. BEGIN;
  4. # 更新了一些别的表的记录
  5. ...
  7. UPDATE hero SET name = '赵云' WHERE number = 1;
  9. UPDATE hero SET name = '诸葛亮' WHERE number = 1;

此刻，表hero中number为1的记录的版本链就长这样：
MVCC机制 - 图7
然后再到刚才使用REPEATABLE READ隔离级别的事务中继续查找这个number为1的记录，如下：

  1. # 使用REPEATABLE READ隔离级别的事务
  2. BEGIN;
  4. # SELECT1：Transaction 100、200均未提交
  5.  # 得到的列name的值为'刘备'
  6. SELECT * FROM hero WHERE number = 1;
  8. # SELECT2：Transaction 100提交，Transaction 200未提交
  9.  # 得到的列name的值仍为'刘备'
  10. SELECT * FROM hero WHERE number = 1;

这个SELECT2的执行过程如下：

  • 因为当前事务的隔离级别为**REPEATABLE READ**，而之前在执行**SELECT1**时已经生成过**ReadView**了，所以此时直接复用之前的**ReadView**，之前的ReadView的m_ids列表的内容就是[100, 200]，min_trx_id为100，max_trx_id为201，creator_trx_id为0;
  • 然后从版本链中挑选可见的记录，从图中可以看出，最新版本的列name的内容是'诸葛亮'，该版本的trx_id值为200，在m_ids列表内，所以不符合可见性要求，根据roll_pointer跳到下一个版本。
  • 下一个版本的列name的内容是'赵云'，该版本的trx_id值为200，也在m_ids列表内，所以也不符合要求，继续跳到下一个版本；
  • 下一个版本的列name的内容是'张飞'，该版本的trx_id值为100，而m_ids列表中是包含值为100的事务id的，所以该版本也不符合要求，同理下一个列name的内容是'关羽'的版本也不符合要求。继续跳到下一个版本；
  • 下一个版本的列name的内容是'关羽'，该版本的trx_id值为100，而m_ids列表中是包含值为100的事务id的，所以该版本也不符合要求，同理下一个列name的内容是'关羽'的版本也不符合要求。继续跳到下一个版本；
  • 下一个版本的列name的内容是'刘备'，该版本的trx_id值为80，小于ReadView中的min_trx_id值100，所以这个版本是符合要求的，最后返回给用户的版本就是这条列c为'刘备'的记录。

从上面过程可以总结出：使用REPEATABLE READ隔离级别的事务在查询时，仅会使用第一次select时生成的ReadView，相比READ COMMITTED隔离级别每次查询时都会生成一个ReadView，REPEATABLE READ隔离级别查询时使用的ReadView版本会没那么新，因此有些最新UPDATE并已经提交的事务对记录做的修改操作对查询事务就会不可见（避免了不可重复读现象的产生），因此REPEATABLE READ隔离级别可以同时避免脏读和不可重复读。

4、MySQL是如何解决幻读的

上面介绍了MySQL针对读事务是如何解决脏读和不可重复读，而且前面介绍了InnoDB存储引擎区别于SQL标准的是：RR事务隔离级别下幻读也不会发生，那是怎么做到的呢？先说结论：在**RR**的隔离级别下，**InnoDB**使用**MVCC**和**next-key locks**解决幻读，**MVCC**解决的是普通读（快照读）的幻读，**next-key locks**解决的是当前读情况下的幻读。

4.1 InnoDB解决快照读的幻读

RR事务隔离级别下，对一条记录进行增删改查操作对应如下：

  • **SELECT**：会从最新记录开始遍历版本链，遇到同时满足下面条件的undo记录会返回：
    • 版本链中undo记录的trx_id小于或者等于当前读事务的id；
    • undo记录中的删除版本号为空或者删除版本号大于当前事务id。
  • **INSERT**：将当前事务的id保存值undo日志的trx_id；
  • **UPDATE**：会做以下两件事：
    • 新插入一行undo日志，并且新插入的undo日志的trx_id为当前事务的id，新插入的undo记录的值是更新后的；
    • 同时将原undo日志的记录行的删除版本号设置为当前事务的id。
  • **DELETE**：将当前事务的id保存至undo日志对应的删除版本号中。

举例：
当前数据表中有如下2条记录：

id name
4 a
5 b

这两条记录分别对应的各自的版本链如下（事务id为2的事务插入的id=4的记录，事务id为5的事务插入的id=5的记录）：
id=4的记录对应的版本链：

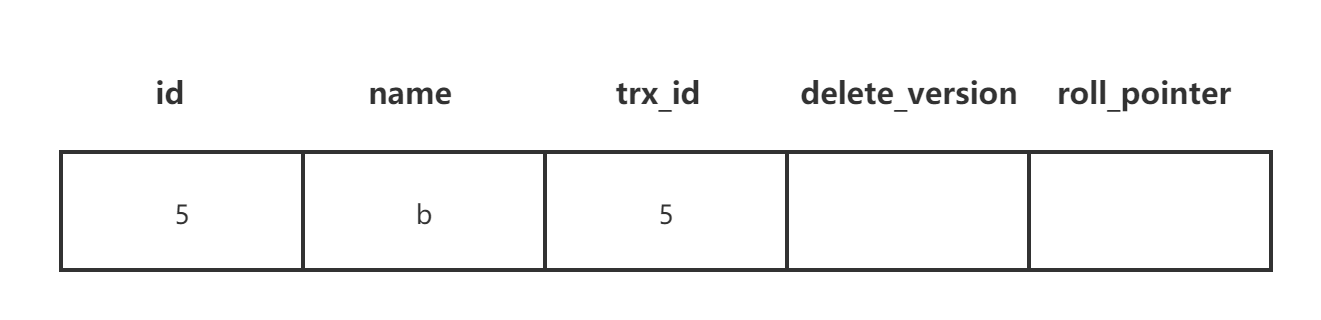

id=5的记录对应的版本链：
假设事务id为10的事务，对表做UPDATE操作，如下：

  1. update table set name="hh" where id > 3;

则id=4的记录对应的版本链变为：
id=4的版本链 (3).png

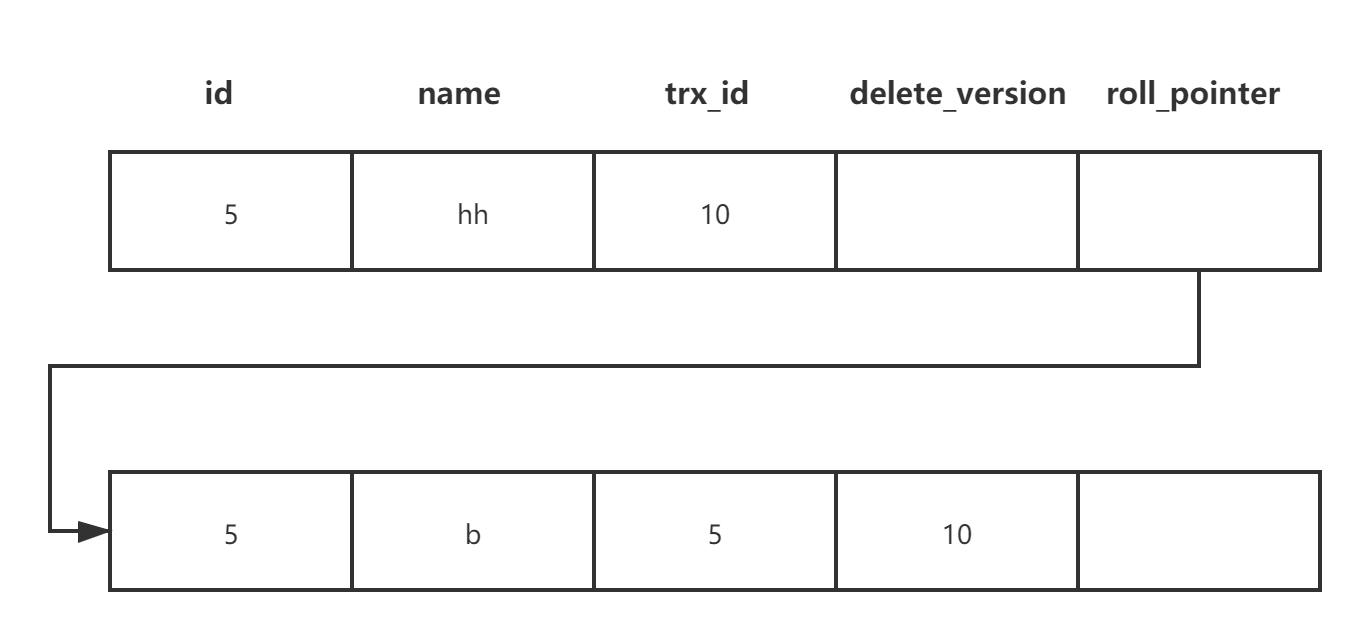

则id=5的记录对应的版本链变为：
id=5的版本链 (1).png
另一个事务id为11的事务对表做如下INSERT语句：

  1. insert into table values(9, uu);

该记录（9, uu)对应的版本链如下：

之后事务id为10的事务对表做查询操作，如下：

  1. select * from table where id > 3;

则根据4.1小节开头介绍的select的2条规则，有如下记录的版本可以被作为查询语句的结果集返回给客户端：

  • id为4、name为hh的版本记录；
  • id为5、name为hh的版本记录。

这样事务id为10的事务就没有读取到事务id为11的事务新插入的记录（id为9， name为uu)，结果集中没有新增的幻影记录，避免了幻读的发生。

4.2 InnoDB解决当前读的幻读

所谓当前读，是指加锁（S锁或者X锁）的SELECT、UPDATE和DELETE等语句。在RR事务隔离级别下，InnoDB会使用行锁中的next-key locks来锁住本条记录以及间隙，避免其他事务插入新的记录。
举例：RR事务隔离级别下，一个读事务加了X锁进行如下查询：

  1. SELECT * FROM t WHERE id > 3 FOR UPDATE;

InnoDB存储引擎会将id=3这条记录和id>3的范围间隙加上next-key locks锁，锁住索引中该记录以及记录id>3的范围，避免其他事务修改当前记录或删除当前记录，避免其他事务在next-key locks范围区间插入新的记录，进而避免产生幻影记录。
