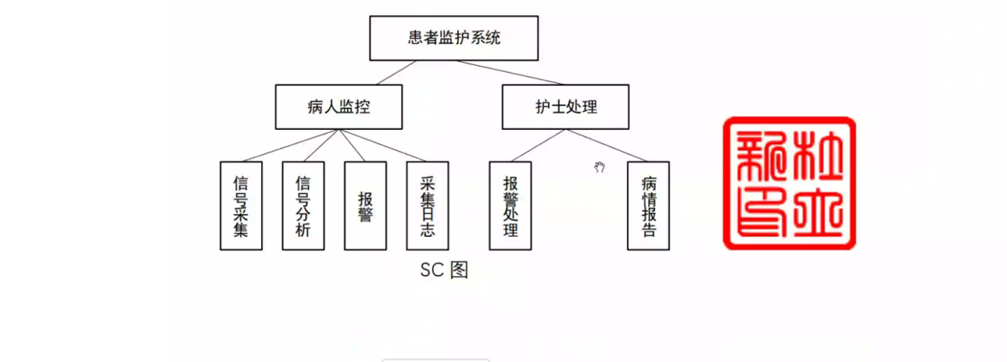

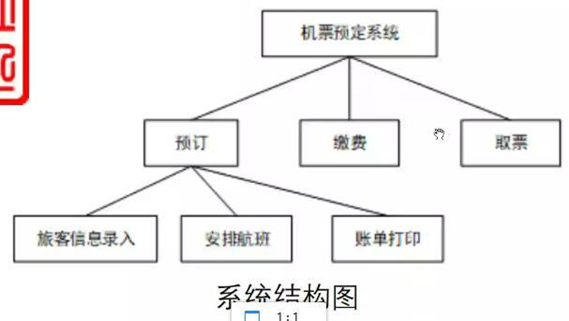

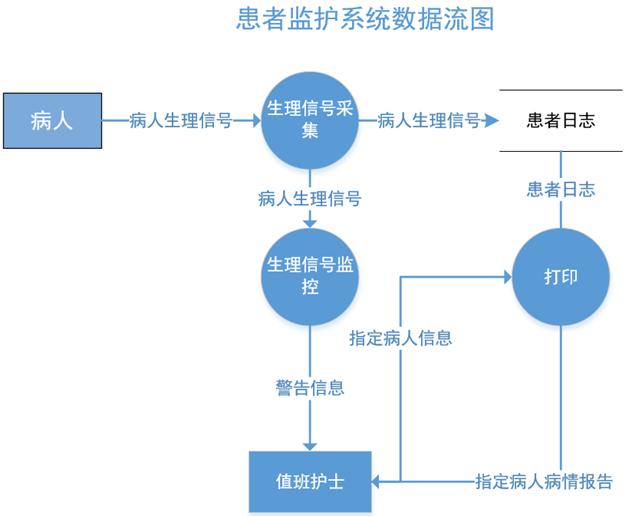

1.画出数据流图、系统结构图

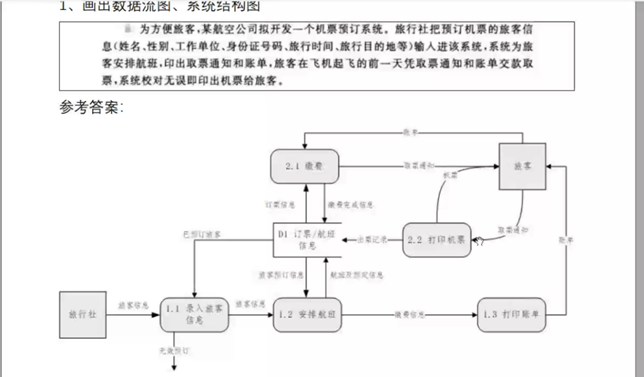

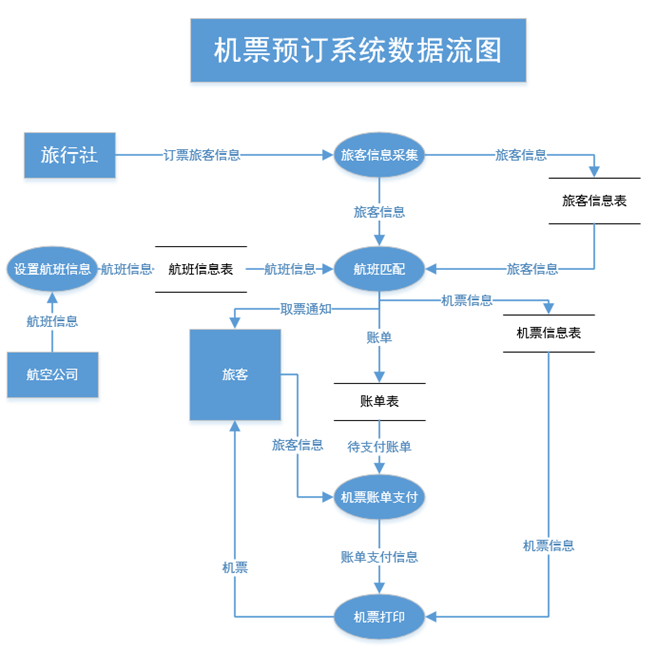

取票通知付款前和付款可以作为机票支付时的输入和输出，机票打印时可以作为输入，需求可能有点问题，账单和取票通知常理来说不一起发，都行，下面是老师画的

2.画出数据流图、系统结构图

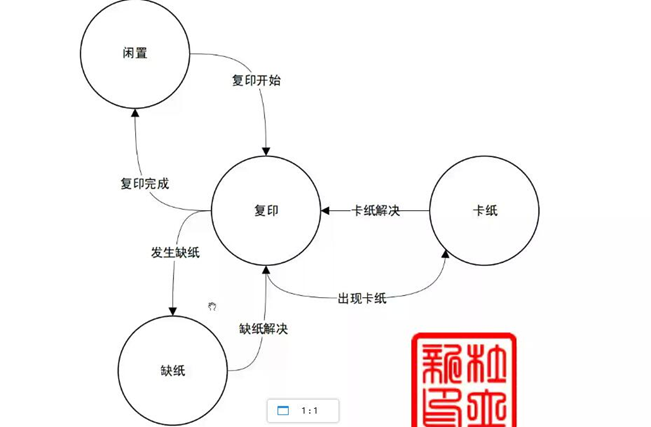

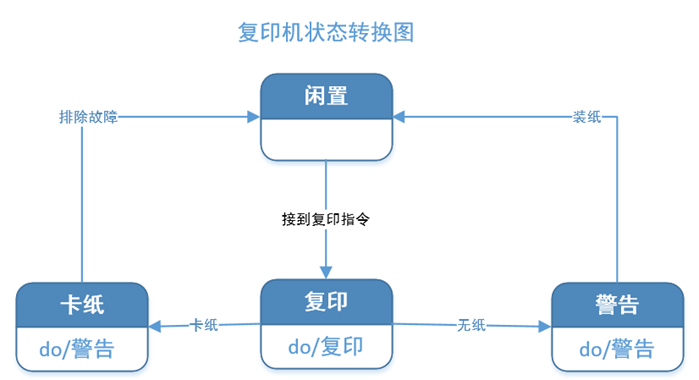

3.画出状态转换图


4.画出用例图、类图、活动图

某跑腿代购系统功能需求描述如下：用户提前登录系统；用户发布跑腿任务并给出对应的费用，包括要购买的商品费用、跑腿费、红包、小费等；附近骑手可以浏览用户的订单并抢单；在规定时间内未响应的订单，会提示用户取消发布或重新调整后发布；骑手接单后开始计时，订单完成后双方会互相评价，评价信息会用在未来的用户发布任务和骑手接单处理中，信誉度高的用户和骑手有优先权。

用例图

需要定时，有时间要求的，要加系统时钟。

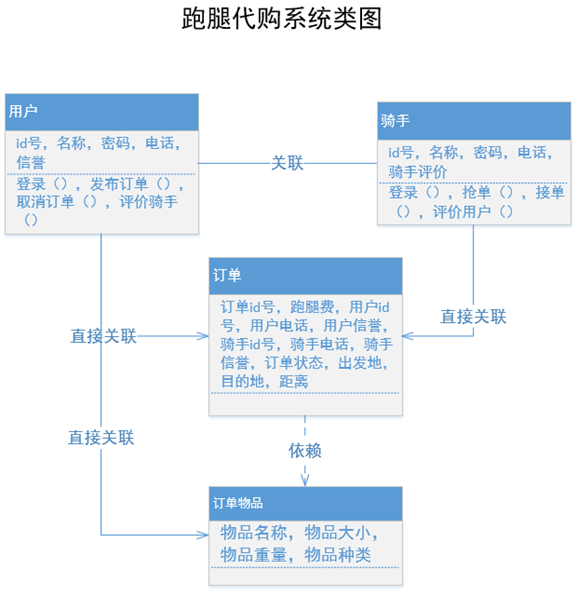

类图

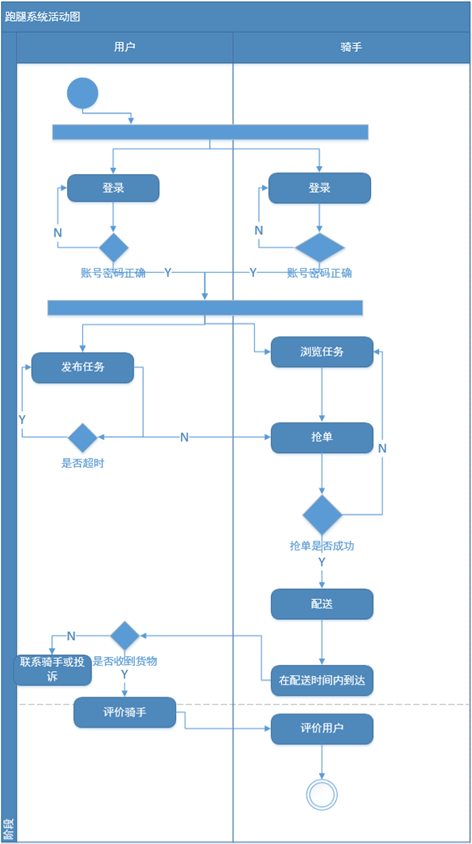

活动图

（因为用户和骑手的活动是紧密联系的，所以将两者放在一起）
