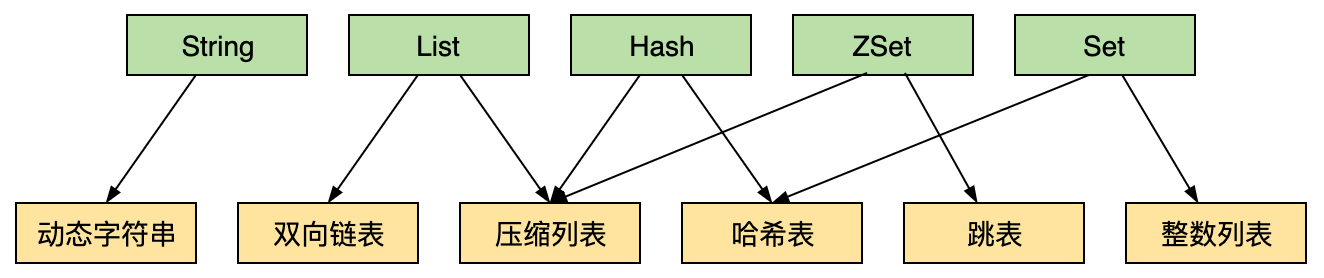

数据类型


String / 字符串

string 类型是一个二进制安全的类型，因此可以包含任何数据，如：jpg 图片、序列化的对象。

  • 存储结构：动态字符串

  • 容量：512MB

    List / 列表

    简单的按插入顺序排序的字符串列表，可以将一个元素添加到列表的头部（左侧）或尾部（右侧）。

  • 数据存储结构：双向链表、压缩列表

  • 容量：232 - 1 个成员

  • 应用场景：类消息队列

    Hash / 哈希

    健值对集合。默认使用 “压缩列表”存储，在超出 hash-max-ziplist-entries 或 hash-max-ziplist-values 配置的阈值时切换到 “哈希表”存储，且过程不可逆

    hash-max-ziplist-entries：压缩列表中最大元素个数 hash-max-ziplist-values：压缩列表中单个元素的最大长度

  • 数据存储结构：压缩列表、哈希表

  • 容量：232 - 1 个健值对

  • 应用场景：存储对象类数据

    Set / 集合

    string 类型的无序集合，且不允许出现重复的成员。

  • 数据存储结构：哈希表、整数列表

  • 容量：232 - 1 个成员

    ZSet / Sorted Set / 有序集合

    string 类型的集合，且不允许出现重复的成员。每个元素都会关联一个可重复的 double 类型的分数，集合内的成员通过这个分数由小到大排序。

  • 数据存储结构：压缩列表、跳表

  • 容量：232 - 1 个成员

  • 应用场景：热搜

    存储结构

    dictEntry

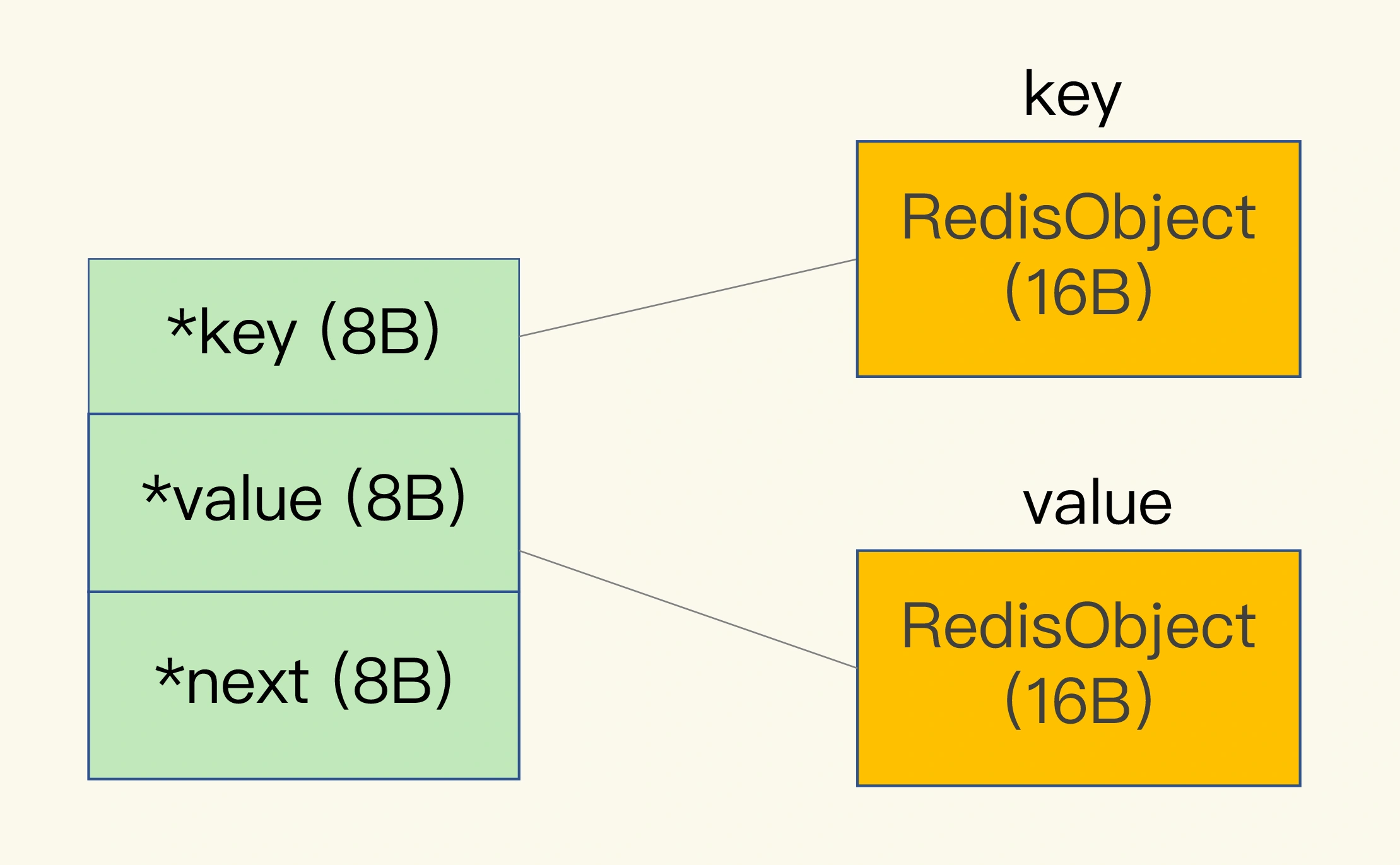

    Redis 使用一个全局哈希表存储所有键值对，哈希表的每一项都是一个 dictEntry 结构，dictEntry 结构中存有三个 8 字节的大小的指针，分别指向了 key、value 以及下一个 dictEntry。由于 Redis 在分配内存时会分配最近的 2 的幂大小的内存空间，所以一个 dictEntry 占 3*8 = 24 ～= 32 字节。

    RedisObject

    因为 Redis 的数据类型有很多，而且不同的数据类型具有相同的数据（如：最后访问时间、被引用次数等），所以 Redis 会使用 RedicObject 来记录这些数据以及一个指向实际数据的指针。其中元数据占 8 字节，指向实际数据的指针占 8 字节。

    SDS

    String 类型的存储结构为简单动态字符串，简称 SDS（Simple Dynamic String）。

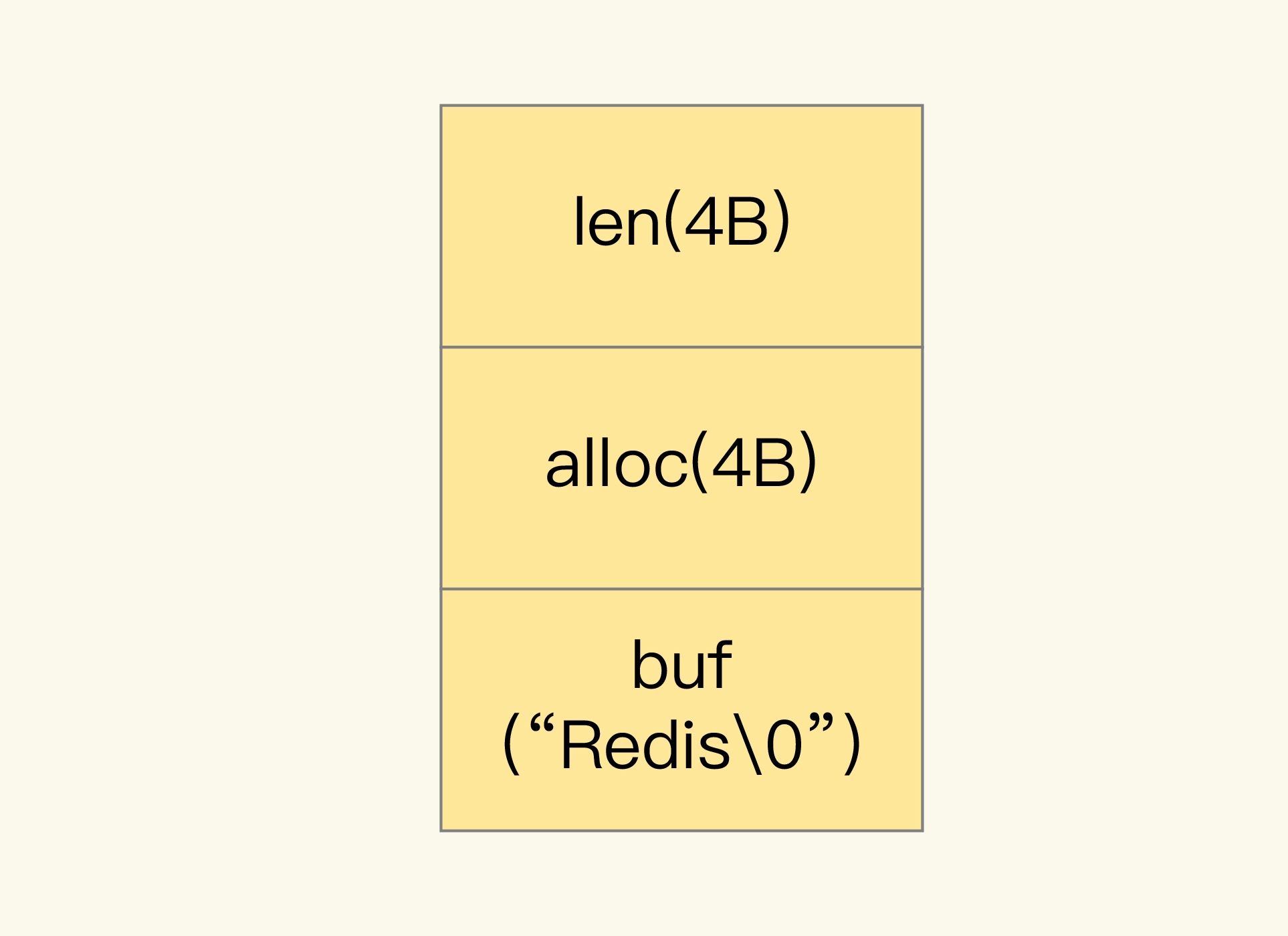

    SDS 由 len、alloc 以及 buf 组成，其中：

  • buf：字节数组，保存实际数据，结尾处有 \0 标识

  • len：字节数据已使用长度，占 4 字节
  • alloc：字节数据实际分配长度，占 4 字节

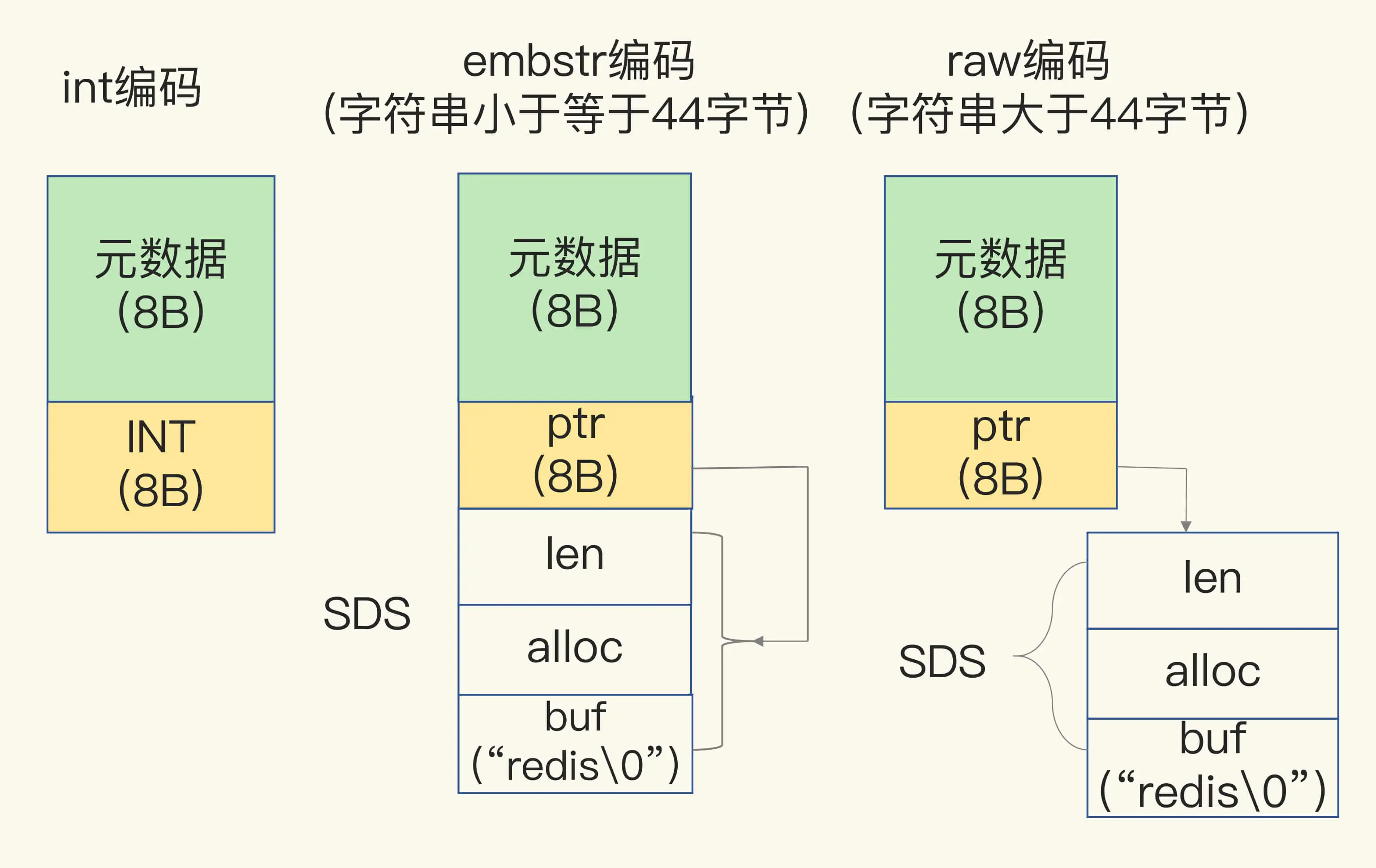

SDS 有三种编码方式，其中：

  • int 编码：数据为 Long 类型整数时，会将数据直接存储在 RedisObject 的 ptr 中。
  • embstr 编码：数据非 Long 类型整数 & 字符长度 <= 44 字节时，会为 RedisObject 和 SDS 分配一块连续的内存空间，避免内存碎片。
  • raw 编码：数据非 Long 类型证书 & 字符长度 > 44 字节时，会为 SDS 分配单独的内存空间。


压缩列表

压缩列表使用一块连续的内存空间存储数据，其中：

  • zlbytes：表示列表长度
  • zltail：表示列表头至列表尾的偏移量
  • zllen：表示列表内 entry 的个数
  • entry：数据元素
    1. prev_len：表示前一个 entry 的长度，< 255 时占 1 字节，否则占 5 字节长度
    2. encoding：编码方式，占 1 字节
    3. len：自身长度，占 4 字节
    4. content：保存实际数据
  • zlend：列表结束标识
