基本介绍
类之间的关系

基本介绍

UML——Unified modeling language UML(统一建模语言)，是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果
UML本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他们之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等
使用UML来建模，常用的工具有 Rational Rose , 也可以使用一些插件来建模

类之间的关系

类图—依赖关系（Dependence）

介绍
只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编绎都通过不了。

/*
    小结:两个类中符合下面5种情况之一，则两个类是依赖关系
    1)类中用到了对方
    2)如果是类的成员属性
    3)如果是方法的返回类型
    4)是方法接收的参数类型
    5)方法中使用到
*/
public class PersonServiceBean {
    private PersonDao personDao;
    public void save(Person person){}
    public IDCard getIDCard(Integer personid){}
    public void modify(){
    Department department = new Department();
    }
}
public class PersonDao{}
public class IDCard{}
public class Person{}
public class Department{}

类图—泛化关系(generalization）

介绍

泛化关系实际上就是继承关系，他是依赖关系的特例

public abstract class DaoSupport{
    public void save(Object entity){
    }
    public void delete(Object id){
    }
}
public class PersonServiceBean extends Daosupport{}

类图——实现关系（Implementation）

介绍

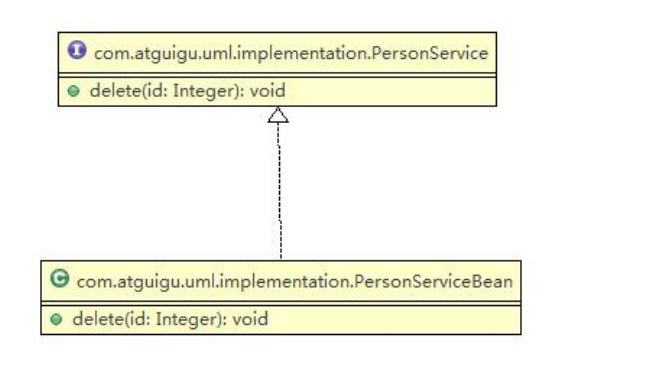

实现关系实际上就是A类实现B接口，他是依赖关系的特例

public interface PersonService {
    public void delete(Interger id);
}
public class PersonServiceBean implements PersonService {
    public void delete(Interger id){}
}

类图——关联关系（Association）

介绍
关联关系实际上就是类与类之间的联系，他是依赖关系的特例
关联具有导航性：即双向关系或单向关系
关系具有多重性：1对1，一对多，多对多

//单向一对一关系
public class Person {
    private IDCard card;
}
public class IDCard{}
//双向一对一关系
public class Person {
    private IDCard card;
}
public class IDCard{
    private Person person
}

类图——聚合关系（Aggregation）

介绍

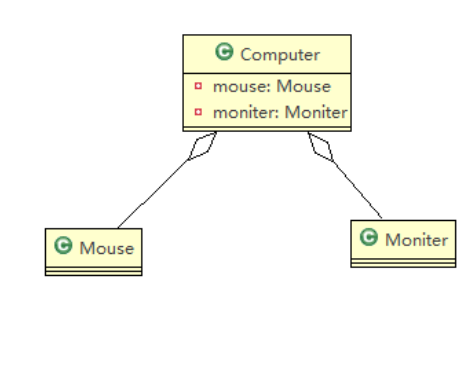

聚合关系（Aggregation）表示的是整体和部分的关系，整体与部分可以分开。聚

合关系是关联关系的特例.

//例如电脑和鼠标或者屏幕是聚合关系，电脑可以没有鼠标或者屏幕，不影响电脑这个整体
public class Computer{
    private Mouse mouse；
    private Monitor monitor；
    public void setMouse(Mouse mouser){ this.mouse=mouse; }
    public void setMouse(Monitor monitor){ this.monitor=monitor;}
}
class Mouse{}
class Monitoe{}

类图——组合关系（Composition）

介绍
组合关系：也是整体与部分的关系，但是整体与部分不可以分开(就是两个类不可分割)

//在程序中我们定义实体：Person与IDCard、Head, 那么 Head 和Person 就是 组合，IDCard 和 Person 就是聚合。
public class Person{
    private IDCard card;
    private Head head = new Head();
}
public class IDCard{}
public class Head{}

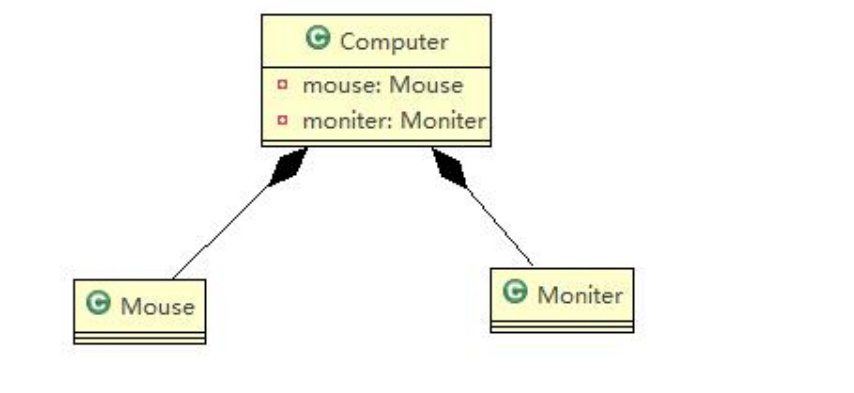

但是如果在程序中Person实体中定义了对IDCard进行**_*级联删除*_**，即删除Person时<br />连同IDCard一起删除，那么IDCard 和 Person 就是组合了.<br />![image-20200924121033576.png](https://cdn.nlark.com/yuque/0/2021/png/22523134/1632391294142-c4347551-d907-44c8-83f0-e1aaca66deea.png#clientId=u8d6b6ec0-9acc-4&from=drop&id=ud5042f2e&margin=%5Bobject%20Object%5D&name=image-20200924121033576.png&originHeight=393&originWidth=854&originalType=binary&ratio=1&size=92305&status=done&style=none&taskId=uae434990-a5e4-4b93-bf19-e49535ea1dd)

public class Computer{
    private Mouse mouse = new Mouse();    //鼠标可以和computer不能分离
    private Monitor monitor = new Monitor();    //屏幕可以和computer不能分离
    public void setMouse(Mouse mouser){ this.mouse=mouse; }
    public void setMouse(Monitor monitor){ this.monitor=monitor;}
}
class Mouse{}
class Monitoe{}
