推荐一个实用的科研软件 DigXY
安装包DigXY-1_2_1.zip

20191005更新：
最近发现DｉｇＸＹ突然不能用了，又发现了一款替代软件getdata,发现功能是一样一样的~ 貌似还更好用！！！
因为支持中文！！！哈哈哈哈~~~

在科研写作中，别人论文中公开发表的数据是可以直接引用的。
一些科研工作者常常需要引用别人的实验数据与自己的进行对比，或者在别人的数据基础上再进行创新研究。
然而，大多数情况下，文献中他人的数据往往采用图表的形式进行展示，很少有直接将原始数据附在论文中的情况。

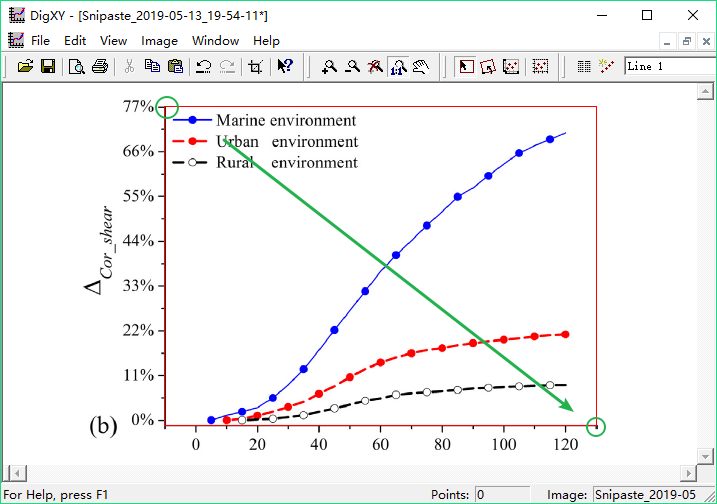

[20191005] 图表数据提取 - 图4
请问图中的原始数据是什么？


其实我们更加需要的是别人精确的原始数据，以便于我们后期对比、分析和处理；有时候即便是单纯需要直接引用他人的原图，也会因为分辨率的问题需要进行重新绘制，这时候，没有原始数据进行重新绘制是非常痛苦的。

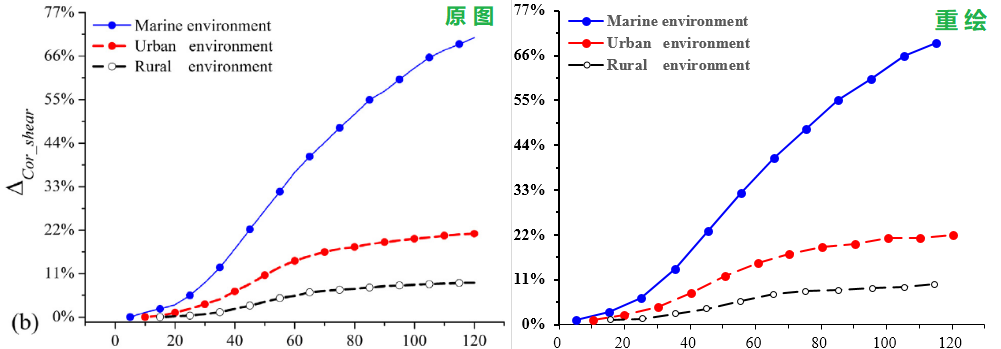

导师说，请把下面这张图重新绘制一遍！



这个时候，采用DigXY这个工具就可以有效将他人图表中的数据进行提取，生成数据文件，然后根据自己的需要进行重新绘制。

比如下面文献中这张图包含了三条曲线，每条曲线都是一串数据，那么该如何将三串数据提取出来呢？

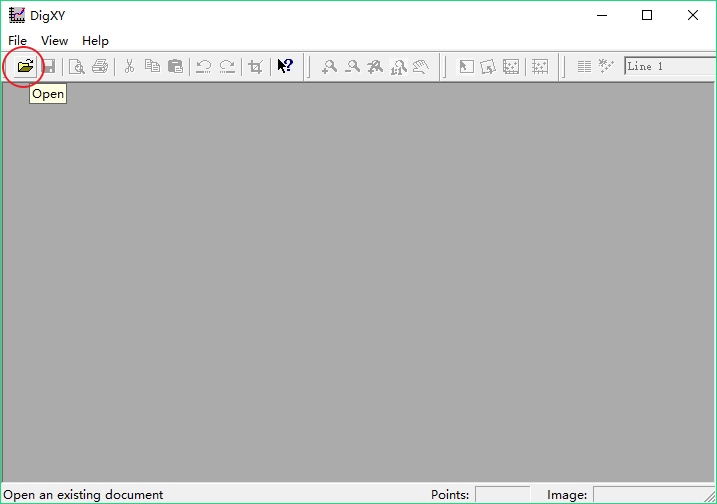

1、首先打开软件界面（提示不用管，直接点OK），点击Open


2、打开图片文件（将文献中的图片进行截屏保存，这里推荐snipaste截屏软件，只支持BMP,TIFF,dip三种格式）

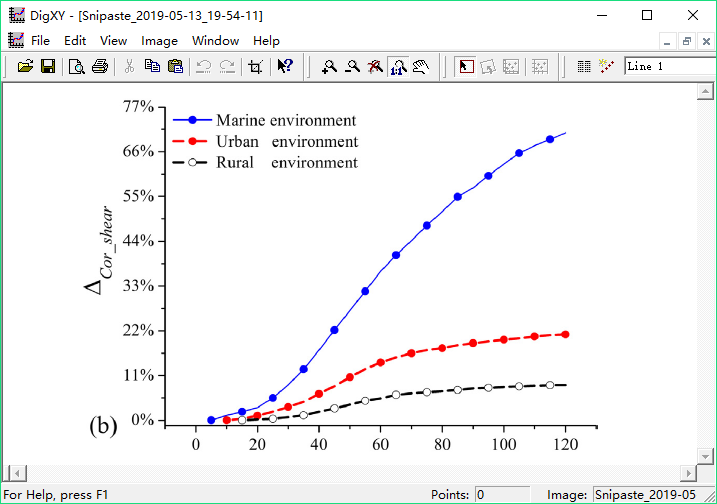

3、选择绘图区（就是坐标轴内的有效区域）


从左上角到右下角框选出红色的区域代表数据区域（告诉计算机数据在这个区域中）

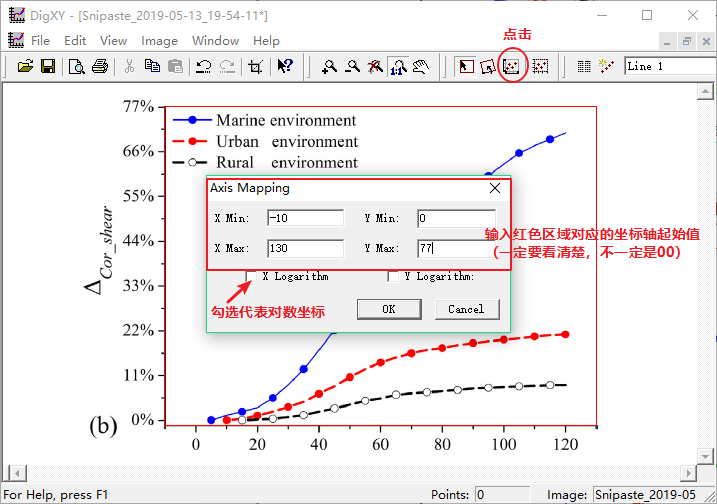

4、坐标轴映射（赋予红色区域的横纵坐标）

**

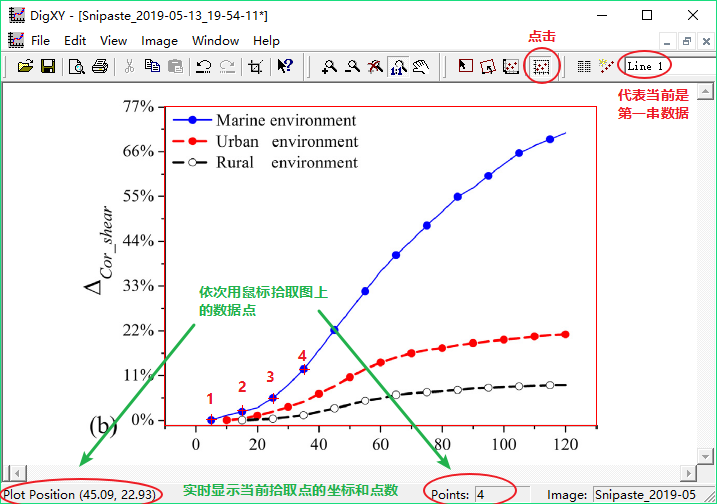

5、选取数据点


上图中依次拾取12个蓝色数据点，显示有十字架代表选取上了。
选取完之后切换成Line2,再拾取红色数据点

Line3类似。。。。。

6、保存生成数据文件


打开CSV数据文件**

7、进行重新绘制


8、总结

我觉得我的图比原图好看~
