水经注地图导出瓦片详解

概述水经注软件除了可以轻松下载无水印Google Earth卫星影像、有明确拍摄日期的历史影像、地方高清天地图、百度高德大字体打印地图，可按1万/5千等国家标准图幅下载，对百度坐标与火星坐标进行纠偏；可下载陆地及海洋高程、STRM高程、提取10米等高线等深线、CASS高程点之外，还有一个重要的功能就是导出。这里，我们以导出瓦片参数说明为例，介绍一下导出功能。\2. 导出瓦片的瓦片导出功能非常专业实用，除了可以将栅格影像导出原始瓦片、标准TMS瓦片之外，还可以导出ArcGIS Server瓦片格式、WorldWind瓦片格式、水经注瓦片格式和自定义瓦片格式。同时，还可以基于下载任务的边界范围进行裁剪、矢量叠加、背景透明和投影转换等。下面我们对瓦片格式、文件格式、坐标投影、导出选项和背景颜色等参数进行详细说明。

1. 导出瓦片

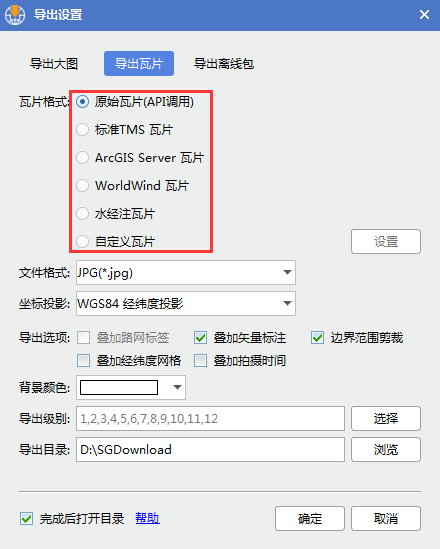

2. 瓦片格式瓦片格式主要包括原始瓦片、标准TMS瓦片、ArcGIS Server瓦片、WorldWind瓦片、水经注瓦片和自定义瓦片等，需要特别说明的是在线地图显示瓦片级别和编号都是从1级和1行1列开始编号，而通常的瓦片和级别编号都是从0级和0行0列开始编号。

瓦片格式原始瓦片选择导出原始瓦片时，默认会按当前选择的地图类型原始瓦片的组织方式导出。如果当前下载的是无偏移谷歌地图，则坐标投影默认为”WGS84 Web 墨卡托投影”，导出的原始瓦片可用于Google API调用；如果当前下载的是有偏移谷歌地图，则坐标投影默认为”GCJ02 Web 墨卡托投影”，导出的原始瓦片可用于Google API调用；如果当前下载的是百度地图，则坐标投影默认为”BD09 Web 墨卡托投影”，导出的原始瓦片可用于百度API调用。标准TMS瓦片导出符合TMS标准的瓦片，可供使用TMS标准的平台发布和调用。ArcGIS Server瓦片选择导出ArcGIS Server瓦片时，可以将当前地图导出为ArcGIS Server瓦片服务，可以直接在ArcMap中打开查看，也可以用于发布ArcGIS Server影像服务。选择此种瓦片格式时，可以将瓦片保存为PNG格式、JPG格式和混合模式。WorldWind瓦片只用当地图类型是谷歌地球卫星地图时才有该选项，每张瓦片的大小是512x512像素大小，可以在WorldWind开源地球中进行二次开发时调用。水经注瓦片水经注瓦片的级别编号和行列号的编号都从1开始，与在线显示的瓦片编号完全一致。自定义瓦片如果以上瓦片格式不能满足你的使用，你可以自定义瓦片的格式，即可以自定义行列文件夹名称和瓦片名称，每个瓦片的大小都为256x256像素大小。

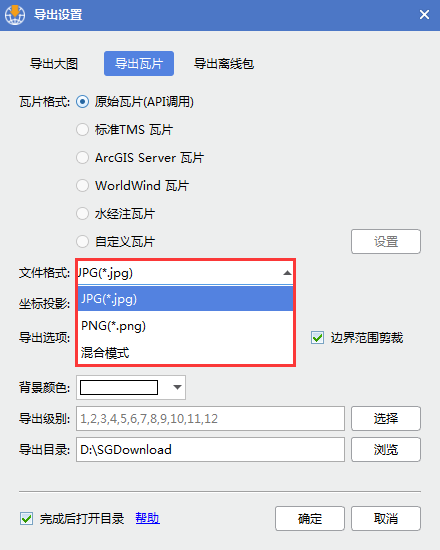

3. 文件格式瓦片的存储格式主要包括JPG(.jpg)、PNG(.png)和混合模式(Mixed)等三项。

文件格式保存瓦片为JPG(.jpg)格式将瓦片保存为JPG格式，该格式为有损压缩且不可以透明背景，但与原图比较几乎看不出差别，所占存储空间相对较小。保存瓦片为PNG(.png)格式将瓦片保存为PNG格式，该格式为无缩压缩且可以设置背景透明，图片清晰度与原图完全一致，所点存储空间相较JPG格式而言会略大。保存瓦片为混合模式(Mixed)混合模式分别吸取了JPG所占存储空间小和PNG可以设置背景透明的优点，让两种图片格式同时混合存在。混合模式主要针对按行政区划边界（多边形）下载并需要按边界范围（多边形）进行裁剪的情况，与边界范围（多边形）相交且被裁剪的瓦片存储为可以透明的PNG格式，被边界范围（多边形）完全包含的瓦片存储为JPG格式，这样即保证的边缘的透明，也减小了存储空间的占用。该种模式通常用于发布ArcGIS Server服务。

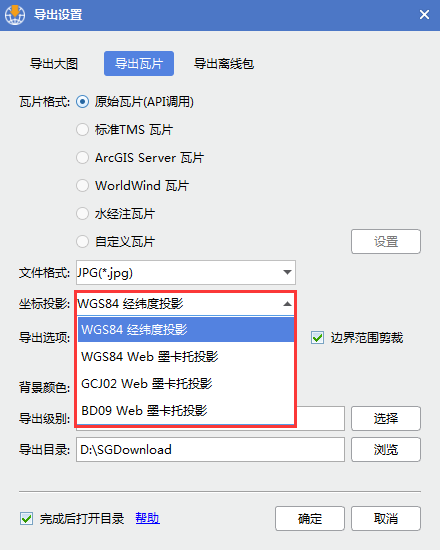

4. 坐标投影可以将瓦片进行WGS84经纬度投影转换、WGS84 Web 墨卡托投影转换、GCJ02 Web 墨卡托投影转换和BD09 Web 墨卡托投影转换，可以将瓦片应用于多种不同的场景供多种API灵活调用。

坐标投影WGS84经纬度投影转换该坐标系无偏移，国际通用，且是无偏移的坐标系。除了E都市和搜狗地图等无效坐标地图外，谷歌地球地图、谷歌Web地图、百度地图和高德地图等有坐标信息的地图都可以进行WGS84经纬度投影转换。其中，谷歌地球地图本身就已经是WGS84地理坐标系，在导出瓦片时该项为默认选项。WGS84 Web 墨卡托投影转换该坐标系无偏移，国际通用。除了E都市和搜狗地图等无效坐标地图外，谷歌地球地图、谷歌Web地图、百度地图和高德地图等有坐标信息的地图都可以进行WGS84 Web 墨卡托投影转换。其中，谷歌Web无偏移地图本身就已经是WGS84地球坐标系，在导出瓦片时该项为默认选项。GCJ02 Web 墨卡托投影转换该坐标系有偏移，仅用于国内，即大家所俗称的”火星坐标系”。除了E都市和搜狗地图等无效坐标地图外，谷歌地球地图、谷歌Web地图、百度地图和高德地图等有坐标信息的地图都可以进行GCJ02 Web 墨卡托投影转换。它是基于原始的WGS84 Web 墨卡托投影的基础之上加上了国测局指定的加偏算法。其中，谷歌Web有偏移地图和高德地图等本身已经是GCJ02 Web 墨卡托投影，在导出瓦片时该项为默认选项。BD09 Web 墨卡托投影转换该坐标系有偏移，仅用于国内，是百度地图的专用坐标系。除了E都市和搜狗地图等无效坐标地图外，谷歌地球地图、谷歌Web地图、百度地图和高德地图等有坐标信息的地图都可以进行BD09 Web 墨卡托投影转换。它是在基于GCJ02 Web 墨卡托投影的基础之上，再加上百度的专有加偏算法。当下载百度地图导出瓦片时，该投影选项为默认选项。

5. 导出选项导出瓦片时可以选择叠加路网标签、叠加矢量标注、边界范围剪裁、叠加经纬度网格和叠加拍摄时间等专业实用功能。

导出选项叠加路网标签当新建任务时选择”影像+标签”或自动检测到存在标签任务，该选项才可以选择。勾选该选择，导出影像时自动叠加路网地名标签瓦片，否则不叠加，只导出纯卫星影像图。叠加矢量标注如果在导出任务之后，在视图中进行了点、线或面的标注绘制，勾选此项会自动叠加标绘内容，否则不叠加。边界范围剪裁在导出瓦片时，对与边界范围相交的瓦片进行自动裁剪，当按行政区划范围下载时，建议勾选此项，可以按行政边界范围裁剪。叠加经纬度网格勾选此项后，会在导出的瓦片上叠加经纬度网格，否则不叠加。叠加拍摄时间勾选此项后，当导出的地图为谷歌地球或者谷歌历史地图的时候，会叠加上地图拍摄的时间，否则不叠加。

6. 背景颜色可以对导出的瓦片进行背景透明设置和颜色填充设置。

背景颜色背景透明当按行政区划范围下载任务并导出瓦片时，在确保”边界范围裁剪”功能开启和保存文件格式为PNG或混合模式时，选项该项可以让与边界范围相交的瓦片背景透明。背景填充当按行政区划范围下载任务并导出瓦片时，在确保”边界范围裁剪”功能开启的情况下，选择该项可以为与边界范围相交的瓦片设置白色背景、黑色背景或自定义其它背景颜色。

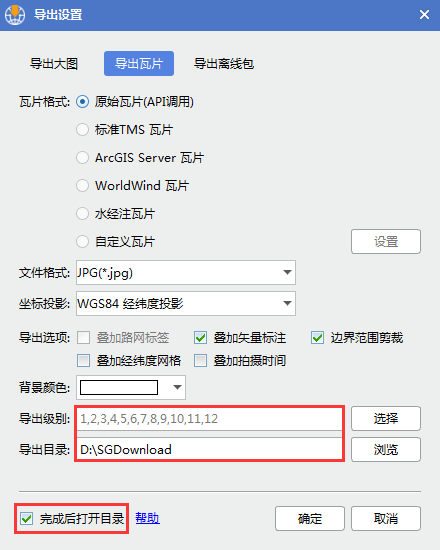

7. 其它参数导出瓦片时可以设置需要导出的级别、指定导出目录和完成后打开目录，这些参数一般不需要特别设置，只需要保留默认设置就可以了。

结语以上就是导出瓦片参数的详细说明，主要包括了瓦片格式、文件格式、坐标投影、导出选项、背景颜色和其他参数等功能。
