dyld：动态链接器，加载所有的库和可执行文件

加载App时的函数调用栈

搭建空项目dyldDemo，在main函数上设置断点
iOS逆向实战--017：dyld源码解析 - 图1

真机运行项目，只有start和main两个函数调用栈，显然是不合理的
iOS逆向实战--017：dyld源码解析 - 图2

想查看完整的函数调用栈，需要在main函数调用前，在load函数上设置断点

打开ViewController，写入load函数，设置断点
iOS逆向实战--017：dyld源码解析 - 图3

真机运行项目，使用bt命令，查看完整的函数调用栈

dyldDemo`+[ViewController load](self=ViewController, _cmd="load") at ViewController.m:23:1
libobjc.A.dylib`load_images + 944
dyld`dyld::notifySingle(dyld_image_states, ImageLoader const*, ImageLoader::InitializerTimingList*) + 464
dyld`ImageLoader::recursiveInitialization(ImageLoader::LinkContext const&, unsigned int, char const*, ImageLoader::InitializerTimingList&, ImageLoader::UninitedUpwards&) + 512
dyld`ImageLoader::processInitializers(ImageLoader::LinkContext const&, unsigned int, ImageLoader::InitializerTimingList&, ImageLoader::UninitedUpwards&) + 184
dyld`ImageLoader::runInitializers(ImageLoader::LinkContext const&, ImageLoader::InitializerTimingList&) + 92
dyld`dyld::initializeMainExecutable() + 216
dyld`dyld::_main(macho_header const*, unsigned long, int, char const**, char const**, char const**, unsigned long*) + 5216
dyld`dyldbootstrap::start(dyld3::MachOLoaded const*, int, char const**, >dyld3::MachOLoaded const*, unsigned long*) + 396
dyld`_dyld_start + 56

一切的开端，由dyldbootstrap命名空间下的start函数开始
iOS逆向实战--017：dyld源码解析 - 图4

start函数

打开dyld源码，搜索dyldbootstrap，找到dyldInitialization.cpp文件

打开dyldInitialization.cpp文件，找到start函数

1：重定位dyld，进程启动，它的虚拟内存地址就要进行重定位
2：对于栈溢出的保护
3：初始化dyld
4：调用dyld的_main函数

在start函数中，最为重要的就是最后一步，调用dyld的_main函数

打开dyld2.cpp文件，找到_main函数

内核检查代码

1：主程序可执行文件
2：设置HostCPU等信息

3：设置可执行文件的Header，设置ASLR

前面的100000000是__PAGEZERO中的4G虚拟缓存
后面的4140000是ASLR随机地址，每次加载MachO都不一样

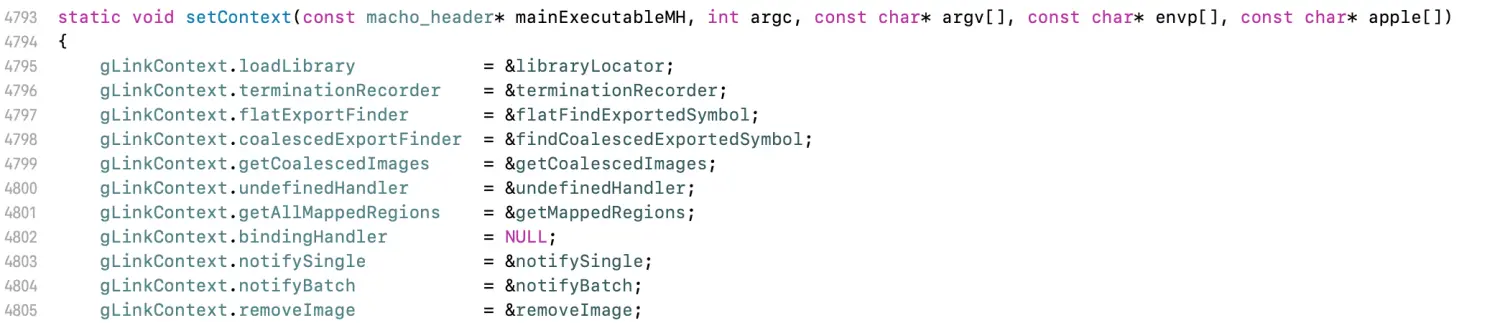

setContext：设置上下文

全部存储在gLinkContext对象中

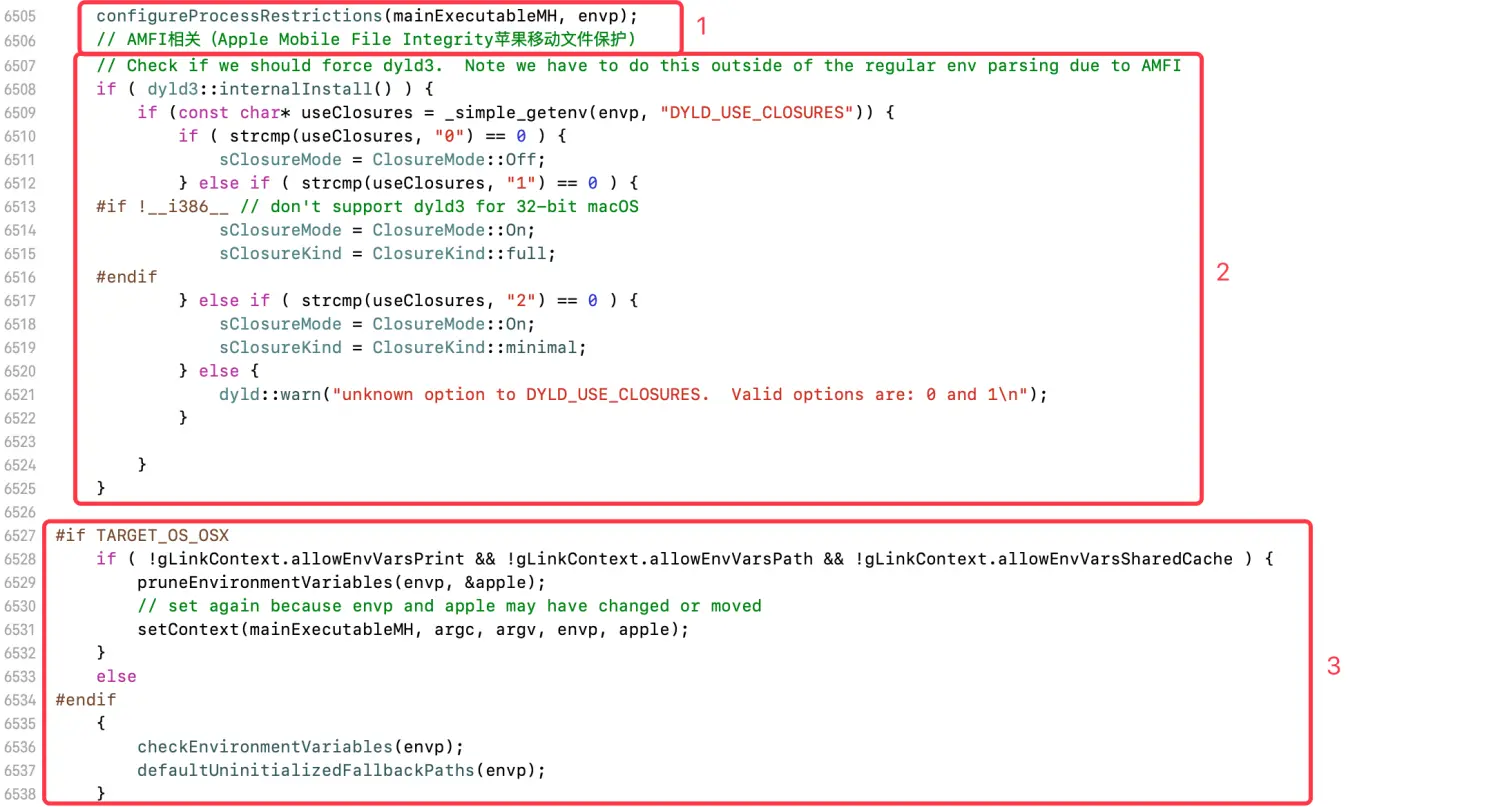

1：配置进程是否受限，苹果进程受AFMI保护（Apple Mobile File Integrity苹果移动文件保护）
2：判断是否强制使用dyld3
3：判断环境变量，如果发生改变，再次调用setContext设置上下文。否则检测环境变量，设置默认值

在项目中配置DYLD_PRINT_OPTS、DYLD_PRINT_ENV环境变量，可以进行打印

1：加载共享缓存，UIKit、Foundation等系统动态库，都存储在共享缓存中。在iOS中，必须有共享缓存
2：调用mapSharedCache函数，传递ASLR

加载共享缓存

进入mapSharedCache函数

调用loadDyldCache函数

进入loadDyldCache函数

1：满足条件，依赖库只加载到当前进程
2：如果已经加载共享缓存，不做任何处理
3：首次加载，调用mapCacheSystemWide函数

加载App之前，首先加载的就是共享缓存。每个App都需要UIKit、Foundation等系统动态库，但程序之前的进程不互通，所以系统动态库存放在共享缓存中

加载逻辑，根据上述三种情况进行判断

自己写的动态库和其他三方库，不会存储在共享缓存中

dyld3闭包模式

在iOS11后，引入dyld3的闭包模式，以回调的方式加载，加载更快，效率更高

在iOS13后，动态库和三方库，也使用闭包模式加载

回到_main函数

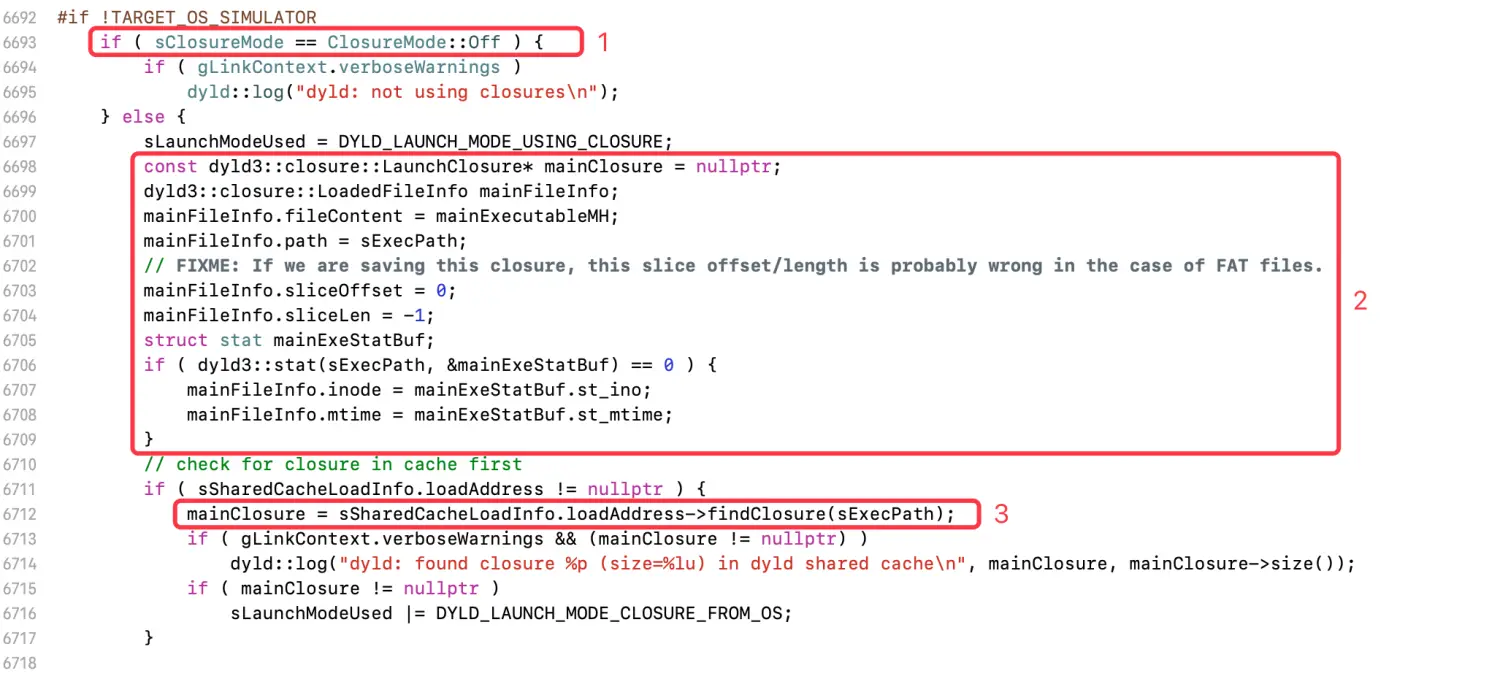

1：判断sClosureMode，如果是闭包模式，执行else代码分支
2：配置如何加载MachO
3：闭包也是实例对象，优先从共享缓存中获取实例对象

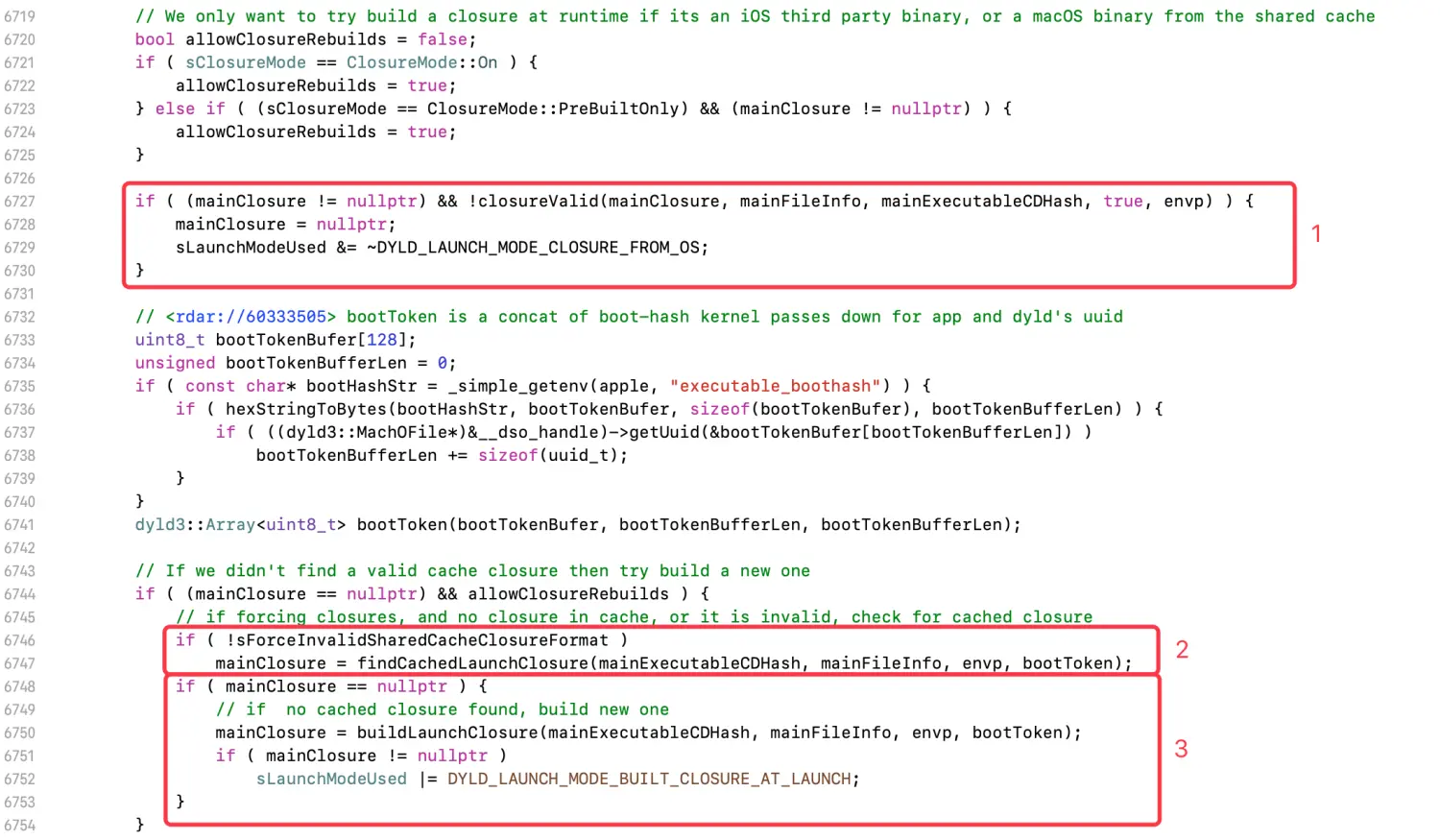

1：如果对象不为空，但对象已失效，重新将对象设置为nullptr
2：再次判断对象是否为空，如果为空，在缓存中获取对象
3：如果缓存中未找到对象，调用buildLaunchClosure函数创建

1：判断对象不为空，调用launchWithClosure函数启动，传入闭包对象，返回是否成功的结果
2：如果启动失败并且过期，再创建一次
3：判断再次创建的对象不为空，再次启动
4：如果启动成功，拿到主程序main的函数，直接返回结果

dyld2流程

如果不是dyld3的闭包模式，进入dyld2流程

1：不使用dyld3的闭包模式，将变量设置为0，表示使用旧模式加载
2：把两个回调地址放到stateToHandlers数组中
3：分配初始化空间，尽量分配足够大的空间，以供后续使用
4：把dyld加入到UUID的列表中

实例化主程序

不论执行dyld2还是dyld3的流程，后面都会执行实例化主程序的代码

实例化主程序，第一个靠dyld加载的就是主程序

调用instantiateFromLoadedImage函数，传入主程序的Header，ASLR，路径

进入instantiateFromLoadedImage函数

调用instantiateMainExecutable函数，返回image对象

进入instantiateMainExecutable函数

调用sniffLoadCommands函数，读取Load Commands数据

进入sniffLoadCommands函数

compressed：分析MachO文件获取的值
segCount：Segment总数
libCount：依赖库总数
codeSigCmd：签名
encryptCmd：加密

来到sniffLoadCommands函数结尾处

1：程序的Segment总数，不能超过255
2：程序的依赖库总数，不能超过4095

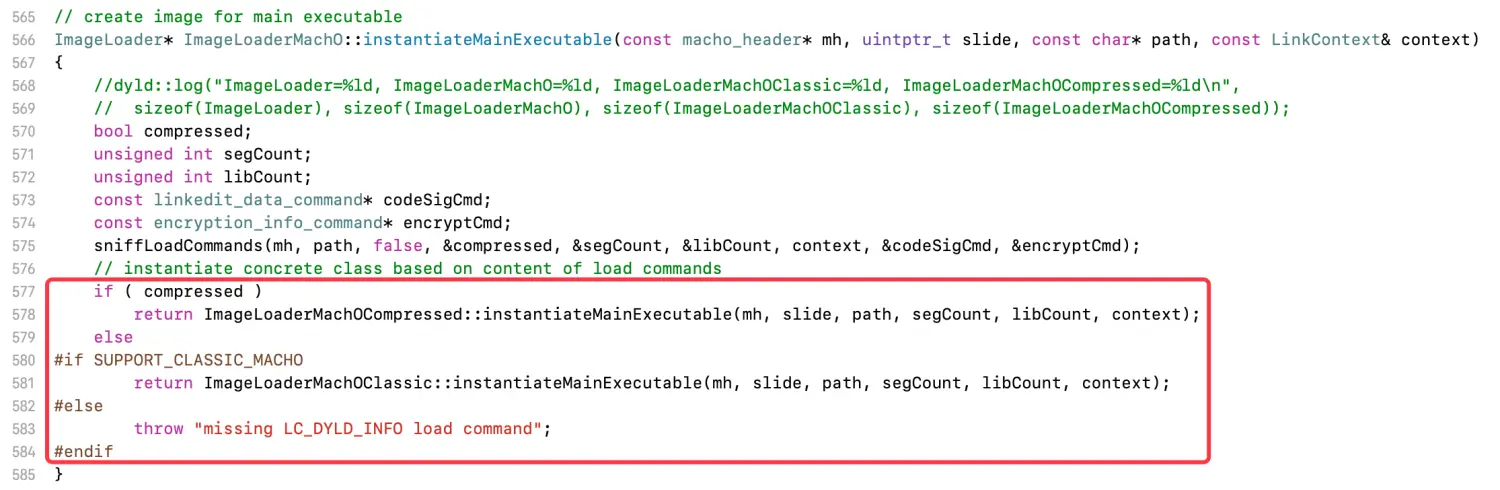

回到instantiateMainExecutable函数

根据compressed判断，使用相应的子类实例化主程序，返回实例对象

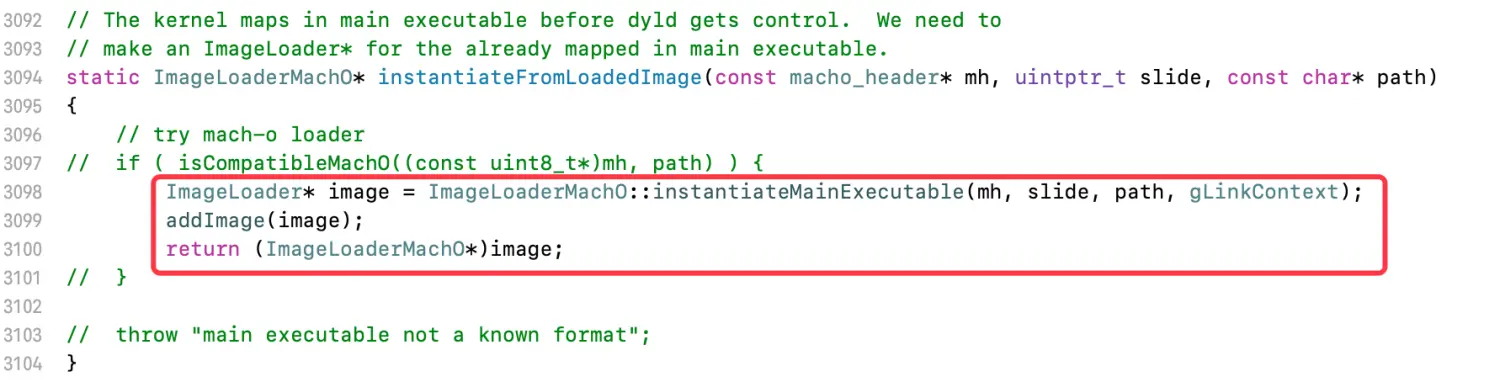

回到instantiateFromLoadedImage函数

拿到实例化后的image对象
将image对象添加到image列表中
返回image对象

所以image列表中，第一个image一定是主程序

回到_main函数

检测代码，检查设备、系统版本等

设置加载动态库的版本

加载动态库

1：判断环境变量，是否有插入的动态库
2：如果有，遍历插入的动态库，依次调用loadInsertedDylib函数
3：调用link函数，链接主程序

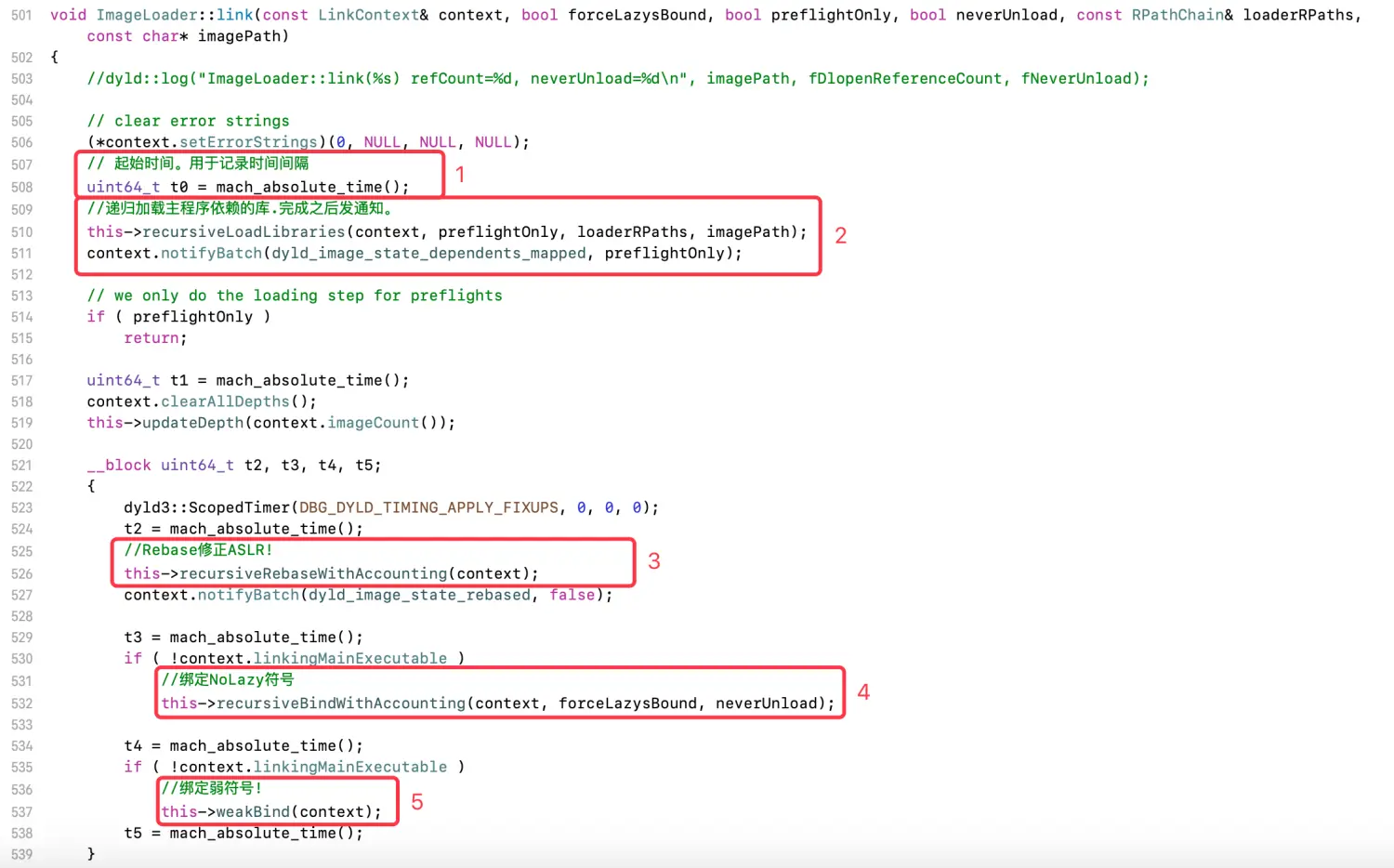

进入link函数

1：记录起始时间
2：递归加载主程序依赖的库，完成之后发通知
3：重定向，修正ASLR
4：绑定非懒加载符号
5：绑定弱引用符号

1：递归应用插入的动态库
2：注册
3：记录结束时间
4：计算时间差，当项目配置环境变量，用于显示各步骤耗时

回到_main函数

读取动态库使用i + 1，因为起始位置是主程序
链接动态库

判断条件不满足，使用goto语句，跳回到reloadAllImages代码处，重新加载镜像

循环绑定插入的动态库
绑定弱引用符号
初始化main方法

初始化主程序

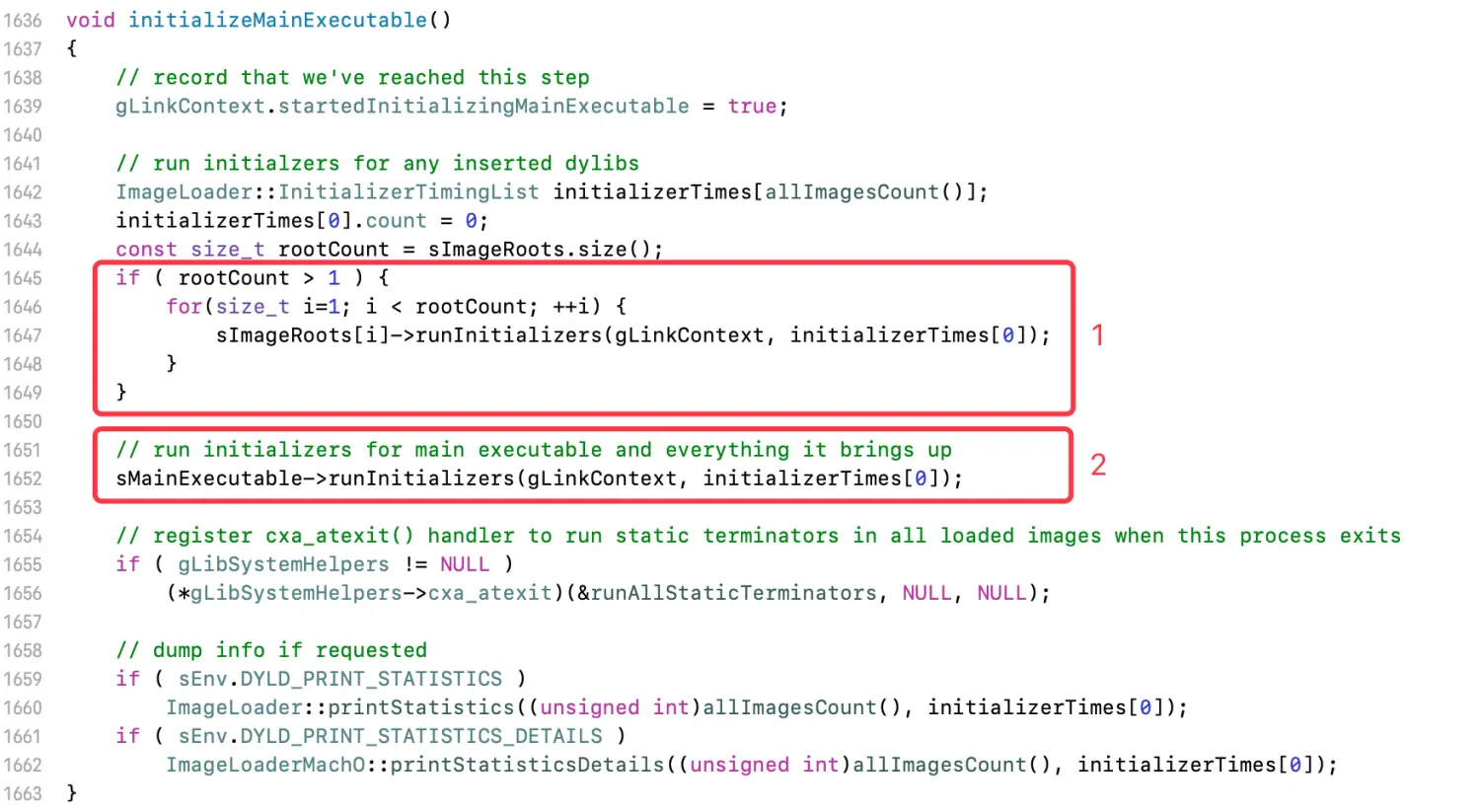

进入initializeMainExecutable函数

1：先遍历初始化动态库
2：调用runInitializers函数，初始化主程序

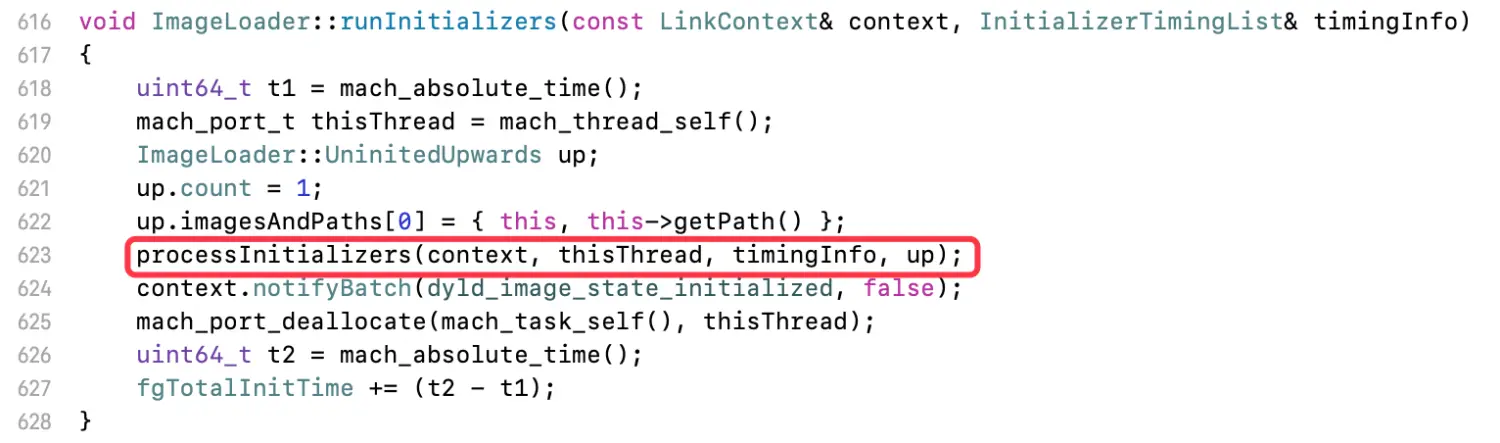

进入runInitializers函数

调用processInitializers函数

进入processInitializers函数

调用recursiveInitialization函数

进入recursiveInitialization函数

调用notifySingle函数

函数调用栈顺序，notifySingle函数中，应该会调用load_images函数

但是在notifySingle函数中，并没有发现load_images函数的调用，因为load_images是objc中的函数
libobjc.A.dylib`load_images + 944
在dyld中，是如何调用objc的函数?

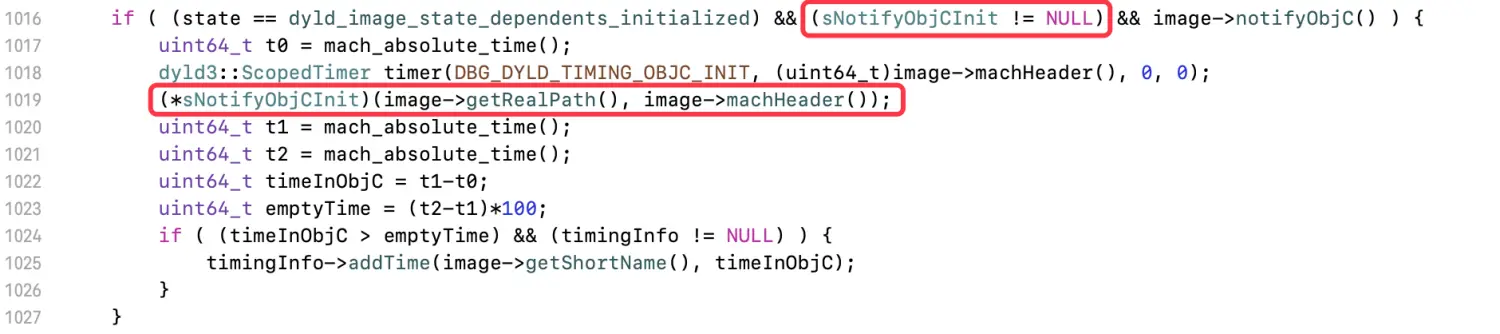

进入notifySingle函数

如果sNotifyObjCInit不为空，使用回调指针，执行一个回调函数

搜索sNotifyObjCInit的赋值

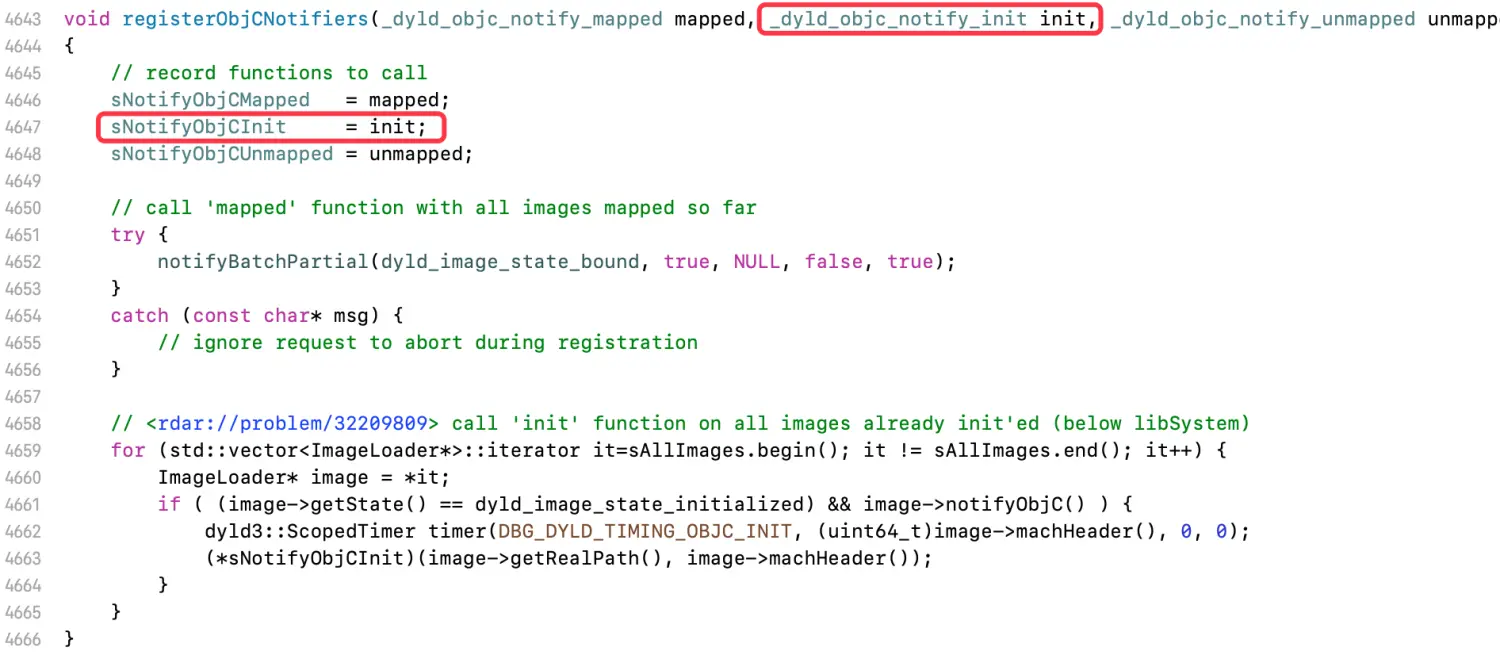

由registerObjCNotifiers函数，将init入参赋值给sNotifyObjCInit

搜索registerObjCNotifiers函数的调用

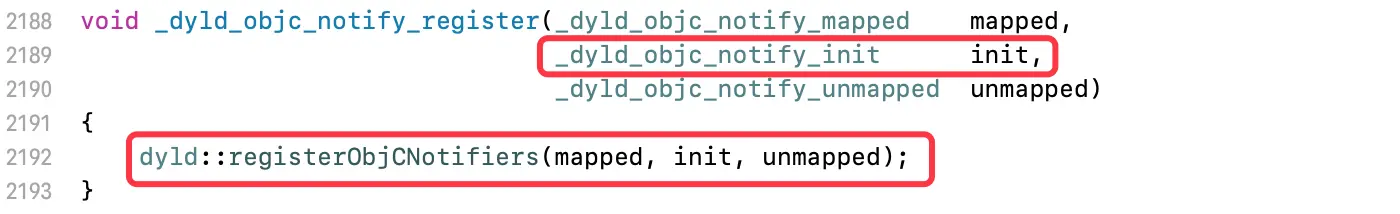

在dyldAPIs.cpp文件中，被_dyld_objc_notify_register函数调用，init为函数的入参

搜索_dyld_objc_notify_register函数，找不到任何调用的代码

使用另一种方式寻找

在dyldDemo项目中，设置_dyld_objc_notify_register符号断点

通过符号断点看出，回调函数是_objc_init初始化时赋值的

来到objc源码，搜索_objc_init函数

调用_dyld_objc_notify_register函数，传入load_images

objc中，调用dyld中的_dyld_objc_notify_register函数，传入load_images函数

dyld使用回调指针，调用objc中的load_images函数

进入load_images函数

调用call_load_methods函数

进入call_load_methods函数

调用call_class_loads函数，循环调用每个类中的load方法

回到dyld源码

回到recursiveInitialization函数，调用doInitialization函数

调用doInitialization函数

进入doInitialization函数

调用doModInitFunctions函数

doInitialization函数的作用？

在dyldDemo项目中，打开main.m文件，加入C++构造函数：

``` attribute((constructor)) void func1(){ printf(“fun1 来了!”); }

attribute((constructor)) void func2(){ printf(“fun2 来了!”); } ```

编译项目，打开MachO文件

MachO中多出_mod_init_func

doInitialization函数的作用，调用全局C++对象的构造函数

回到_main函数

1：读取MachO的LC_MAIN，找到主程序的main函数地址
2：经过一系列判断，返回main函数

加载顺序：load方法（objc调用），C++构造函数（dyld调用)，main函数（dyld调用）

总结

dyld：动态链接器，加载所有的库和可执行文件

start函数

重定位dyld
调用_main函数

_main函数

内核检查，然后一系列设置，HostCPU、可执行文件的Header、ASLR、设置上下文、配置进程是否受限（AFMI）
加载共享缓存
选择dyld3或dyld2
实例化主程序
◦ 根据compressed判断，使用相应的子类实例化主程序，返回实例对象
◦ 拿到实例化后的image对象，将image对象添加到image列表中，返回image对象
◦ 所以image列表中，第一个image一定是主程序
加载动态库，优先插入的动态库，依次将image对象添加到image列表中，使用环境变量DYLD_INSERT_LIBRARIES
链接主程序
◦ 递归加载主程序依赖的库，完成之后发通知
◦ 重定向，修正ASLR
◦ 绑定非懒加载符号
◦ 绑定弱引用符号
◦ 递归应用插入的动态库
◦ 注册
初始化主程序，initializeMainExecutable函数
◦ 调用runInitializers函数
◦ 调用processInitializers函数
◦ 调用recursiveInitialization函数
返回主程序的入口函数，开始进入主程序的main函数

dyld3闭包模式

优先从共享缓存中获取实例对象，不存在创建一个
调用launchWithClosure函数启动，传入闭包对象
如果启动成功，拿到主程序main的函数，直接返回结果

dyld2流程

把两个回调地址放到stateToHandlers数组中
分配初始化空间，尽量分配足够大的空间，以供后续使用
把dyld加入到UUID的列表中

recursiveInitialization函数

调用notifySingle函数
调用doInitialization函数

notifySingle函数

如果sNotifyObjCInit不为空，使用回调指针，执行一个回调函数
通过符号断点看出，回调是_objc_init函数初始化时赋值的
◦ _objc_init函数在objc源码中
◦ 调用dyld中的_dyld_objc_notify_register函数，传入load_images函数
◦ 调用call_class_loads函数，循环调用每个类中的load方法，动态库优先于主程序的load方法执行

doInitialization函数

调用doModInitFunctions函数，内部调用全局C++对象的构造函数__attribute__((constructor))的C函数

加载顺序：load方法（objc调用），C++构造函数（dyld调用)，main函数（dyld调用）
