MachO文件概述

Mach-O其实是Mach Object文件格式的缩写，是macOS以及iOS上可执行文件的格式，类似于Windows上的PE格式（Portable Executable），Linux上的ELF格式（Executable and Linking Format）

Mach-O文件格式

Mach-O是一种用于可执行文件、目标代码、动态库的文件格式。作为a.out格式的替代，Mach-O提供了更强的扩展性

属于MachO格式的常见文件

  • 目标文件.o
  • 库文件：.a、.dylib、Framework
  • 可执行文件
  • dyld
  • .dSYM

file命令

使用file命令，用来探测给定文件的类型

语法

  1. file (选项) (参数)

选项

  1. -b：列出辨识结果时，不显示文件名称；
  2. -c：详细显示指令执行过程，便于排错或分析程序执行的情形；
  3. -f<名称文件>：指定名称文件，其内容有一个或多个文件名称时，让file依序辨识这些文件，格式为每列一个文件名称；
  4. -L：直接显示符号连接所指向的文件类别；
  5. -m<魔法数字文件>：指定魔法数字文件；
  6. -v：显示版本信息；
  7. -z：尝试去解读压缩文件的内容。

参数

文件：要确定类型的文件列表，多个文件之间使用空格分开，可以使用Shell通配符匹配多个文件

案例1：

生成目标文件，查看文件格式

使用clang命令，将test.m生成目标文件

  1. clang -c test.m -o test.o

使用file命令，查看目标文件的文件类型

  1. file test.o
  2. -------------------------
  3. test.o: Mach-O 64-bit object x86_64

案例2：

生成可执行文件，查看文件格式

使用clang命令，将test.o生成可执行文件

  1. clang test.o

使用file命令，查看可执行文件的文件类型

  1. file a.out
  2. -------------------------
  3. a.out: Mach-O 64-bit executable x86_64

案例3：

使用clang命令，可以将目标文件生成可执行文件，也可以直接将.m源文件生成可执行文件

将目标文件生成test1可执行文件

  1. clang -o test1 test.o

将.m源码文件生成test2可执行文件

  1. clang -o test2 test.m

不同方式生成的可执行文件，使用HASH验证它们的一致性

  1. md5 a.out
  2. md5 test1
  3. md5 test2
  4. -------------------------
  5. MD5 (a.out) = e3e459acc7a9aecee970ed12a0c1368d
  6. MD5 (test1) = e3e459acc7a9aecee970ed12a0c1368d
  7. MD5 (test2) = e3e459acc7a9aecee970ed12a0c1368d

在源码没有变化的时候，使用clang编译出的二进制文件是一致的

案例4：

将多个.m源码文件，生成一个可执行文件

创建test1.m文件，写入以下代码：

```

import

int main(){ return 1; }

  2. > 创建`test2.m`文件，写入以下代码：
  4. >

import

int test2(){ return 2; }

  2. > 将多个源码文件，生成一个可执行文件
  4. >

clang -o test1 test1.m test2.m

  2. > ![](https://upload-images.jianshu.io/upload_images/9297953-3012fc1078bf3afb.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#alt=)
  5. > 案例5：
  7. > 将多个目标文件，链接成一个可执行文件
  9. > 使用`clang`命令，将`test1.m`和`test2.m`生成目标文件
  11. >

clang -c test1.m test2.m

  2. > 将多个目标文件，链接成一个可执行文件
  4. >

clang -o test2 test2.o test1.o

  2. > ![](https://upload-images.jianshu.io/upload_images/9297953-d33b0b4f7636c9bb.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#alt=)
  4. > 不同方式生成的可执行文件，使用`HASH`验证它们的一致性
  6. >

md5 test1

md5 test2

MD5 (test1) = 1c9ad179590712c5a2a8683af9173d6e MD5 (test2) = 40f53096fe90fab7a531cee885e0b8f1

  2. > 源码并没有发生变化，但两个可执行文件生成的`HASH`值不同。问题的本质，两次生成可执行文件时，编译源文件的顺序是不一样的
  4. > 使用`objdump`命令，分别查看`test1`和`test2`可执行文件的代码段
  6. >

objdump —macho -d test1

test1: (TEXT,text) section _main: 100003f80: 55 pushq %rbp 100003f81: 48 89 e5 movq %rsp, %rbp … _test2: 100003fa0: 55 pushq %rbp 100003fa1: 48 89 e5 movq %rsp, %rbp …

  2. >

objdump —macho -d test2

test2: (TEXT,text) section _test2: 100003f90: 55 pushq %rbp 100003f91: 48 89 e5 movq %rsp, %rbp … _main: 100003fa0: 55 pushq %rbp 100003fa1: 48 89 e5 movq %rsp, %rbp …

  2. > 两个可执行文件的代码截然不同
  4. > 可执行文件是一个或多个目标文件的集合，会受到文件编译顺序的影响。原理和`Xcode`中的`Compile Sources`一样<br />
  5. ![](https://upload-images.jianshu.io/upload_images/9297953-0f81f4f048089e5d.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#alt=)
  7. > 使用相同编译顺序，将多个目标文件，链接成一个可执行文件
  9. >

clang -o test3 test1.o test2.o

  2. > 使用`HASH`验证它们的一致性
  4. >

md5 test1

md5 test3

MD5 (test1) = 1c9ad179590712c5a2a8683af9173d6e MD5 (test3) = 1c9ad179590712c5a2a8683af9173d6e

  2. > 多个目标文件，当源码和编译顺序相同，使用`clang`编译出的二进制文件是一致的
  5. > 案例6：
  7. > 查看`.a`的文件格式
  9. >

file libAFNetworking.a

libAFNetworking.a: current ar archive

  4. > 案例7：
  6. > 查看`.dylib`的文件格式
  8. >

file libAFNetworking.dylib

libAFNetworking.dylib: Mach-O 64-bit dynamically linked shared library x86_64

  4. > 案例8：
  6. > 查看`dyld`的文件格式
  8. > 使用`find`命令，找到`dyld`文件路径
  10. >

find /usr -name “dyld”

find: /usr/sbin/authserver: Permission denied /usr/lib/dyld /usr/share/file/magic/dyld

  2. > 查看文件格式
  4. >

file /usr/lib/dyld

/usr/lib/dyld: Mach-O universal binary with 2 architectures: [i386:Mach-O dynamic linker i386] [x86_64:Mach-O 64-bit dynamic linker x86_64] /usr/lib/dyld (for architecture i386): Mach-O dynamic linker i386 /usr/lib/dyld (for architecture x86_64): Mach-O 64-bit dynamic linker x86_64

  2. > - 动态链接器
  6. > 案例9：
  8. > 查看`.dSYM`的文件格式
  10. > 右键`TestInject.app.dSYM`文件，显示包内容
  12. > 进入`Contents/Resources/DWARF`目录，找到`TestInject`文件
  14. > 查看文件格式
  16. >

file TestInject

TestInject: Mach-O 64-bit dSYM companion file x86_64

  2. > - 二进制符号文件，常用于分析`App`的崩溃信息
  6. #####可执行文件
  8. > 项目中，在`Build Settings`的`Mach-O Type`配置项，默认为`Executable`（可执行文件）<br />
  9. ![](https://upload-images.jianshu.io/upload_images/9297953-636a3da1dbc95f45.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#alt=)
  11. > 在`iOS11`及以上系统中，项目生成的可执行文件为`arm64`单一架构
  13. >

file WeChat

WeChat: Mach-O 64-bit executable arm64

  2. > 使用`iOS10.3`系统编译项目
  4. >

file WeChat

WeChat: Mach-O universal binary with 2 architectures: [arm_v7:Mach-O executable arm_v7] [arm64:Mach-O 64-bit executable arm64] WeChat (for architecture armv7): Mach-O executable arm_v7 WeChat (for architecture arm64): Mach-O 64-bit executable arm64

  2. > - 格式变为通用二进制文件，包含`armv7`和`arm64`两种架构
  4. > 项目中，`Build Settings`中包含架构的设置<br />
  5. ![](https://upload-images.jianshu.io/upload_images/9297953-acbfb72700d2fee1.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#alt=)
  7. > - `Architectures`：设置支持的架构
  8. > - `Build Active Architecture Only`：只编译当前设备支持的架构，`Debug`模式默认`YES`
  9. > - `$(ARCHS_STANDARD)`：`Xcode`内置的环境变量，不同`Xcode`版本值不一样，当前版本下表示`armv7 + arm64`
  13. > 案例1：
  15. > 增加一个兼容架构
  17. > `iOS`系统下，还有一个`armv7s`架构，支持`iPhone5`、`iPhone5c`
  19. > 打开项目，在`Build Settings`中的`Architectures`配置项，选择`other`，增加`armv7s`<br />
  20. ![](https://upload-images.jianshu.io/upload_images/9297953-e46d1f1dd3676a96.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#alt=)
  22. > 编译项目
  24. >

file WeChat

WeChat: Mach-O universal binary with 3 architectures: [arm_v7:Mach-O executable arm_v7] [arm_v7s:Mach-O executable arm_v7s] [arm64:Mach-O 64-bit executable arm64] WeChat (for architecture armv7): Mach-O executable arm_v7 WeChat (for architecture armv7s): Mach-O executable arm_v7s WeChat (for architecture arm64): Mach-O 64-bit executable arm64

  2. > - 同时包含三种架构，`armv7`、`armv7s`、`arm64`
  6. #####通用二进制文件
  8. > 通用二进制文件（`Universal Binary`）
  10. > - 苹果公司提出的一种程序代码，能同时适用多种架构的二进制文件
  11. > - 同一个程序包中同时为多种架构提供最理想的性能
  12. > - 因为需要储存多种代码，通用二进制应用程序通常比单一平台二进制的程序要大
  13. > - 由于两种架构有共通的非执行资源（代码以外的），所以并不会达到单一版本的两倍之多
  14. > - 由于执行中只调用一部分代码，运行起来也不需要额外的内存
  15. > - 也被称为“胖二进制文件”（`Fat Binary`）
  19. > `lipo`命令
  21. > 使用`lipo -info`，可以查看`MachO`文件包含的架构
  23. >

lipo -info MachO文件

  2. > 使用`lipo -thin`，拆分某种架构
  4. >

lipo MachO文件 -thin 架构 -output 输出文件路径

  2. > 使用`lipo -create`，合并多种架构
  4. >

lipo -create MachO1 MachO2 -output 输出文件路径

  4. > 案例1：
  6. > 从通用二进制文件中拆分架构
  8. > 查看可执行文件
  10. >

lipo -info WeChat

Architectures in the fat file: WeChat are: armv7 armv7s arm64

  2. > - `WeChat`中包含`armv7`、`armv7s`、`arm64`三种架构
  4. > 使用`lipo`命令，拆分出`arm64`架构
  6. >

lipo WeChat -thin arm64 -output WeChat_arm64

  2. > 使用`lipo`命令，拆分出`armv7`架构
  4. >

lipo WeChat -thin armv7 -output WeChat_armv7

  2. > ![](https://upload-images.jianshu.io/upload_images/9297953-923ee8464710050d.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#alt=)
  5. > 案例2：
  7. > 合并架构
  9. > 使用`lipo`命令，将`arm64`和`armv7`架构合并
  11. >

lipo -create WeChat_arm64 WeChat_armv7 -output WeChat_64_v7

  2. > 查看`WeChat_64_v7`可执行文件
  4. >

lipo -info WeChat_64_v7

Architectures in the fat file: WeChat_64_v7 are: armv7 arm64

  2. > - 包含`armv7`、`arm64`两种架构
  6. #####MachO文件结构
  8. > 因为`MachO`文件本身是一种文件格式，所以我们一定需要了解其文件内部结构
  10. > `Mach-O`文件结构<br />
  11. ![](https://upload-images.jianshu.io/upload_images/9297953-b7037d3eda5bfae3.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#alt=)
  13. > `Header`：包含该二进制文件的一般信息
  15. > - 字节顺序、架构类型、加载指令的数量等
  16. > - 使得可以快速确认一些信息，比如当前文件用于`32位`还是`64位`，对应的处理器是什么、文件类型是什么
  18. > `Load Commands`：一张包含很多内容的表
  20. > - 内容包括区域的位置、符号表、动态符号表等
  22. > `Data`：通常是对象文件中最大的部分
  24. > - 包含`Segement`的具体数据
  28. > 通用二进制文件，最上面是`Fat Header`，包含自身信息和架构信息。多架构之间，对应多套`Mach-O`的文件结构<br />
  29. ![](https://upload-images.jianshu.io/upload_images/9297953-fa5de29f36138016.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#alt=)
  32. > `otool`命令
  34. > 用来查看可执行文件的`MachO`信息
  36. >

Usage: /Applications/Xcode.app/Contents/Developer/Toolchains/XcodeDefault.xctoolchain/usr/bin/otool [-arch arch_type] [-fahlLDtdorSTMRIHGvVcXmqQjCP] [-mcpu=arg] [—version] … -f print the fat headers -a print the archive header -h print the mach header -l print the load commands -L print shared libraries used -D print shared library id name -t print the text section (disassemble with -v) -x print all text sections (disassemble with -v) -p start dissassemble from routine name -s print contents of section -d print the data section -o print the Objective-C segment -r print the relocation entries -S print the table of contents of a library (obsolete) -T print the table of contents of a dynamic shared library (obsolete) -M print the module table of a dynamic shared library (obsolete) -R print the reference table of a dynamic shared library (obsolete) -I print the indirect symbol table -H print the two-level hints table (obsolete) -G print the data in code table -v print verbosely (symbolically) when possible -V print disassembled operands symbolically -c print argument strings of a core file -X print no leading addresses or headers -m don’t use archive(member) syntax -B force Thumb disassembly (ARM objects only) -q use llvm’s disassembler (the default) -Q use otool(1)’s disassembler -mcpu=arg use `arg’ as the cpu for disassembly -j print opcode bytes -P print the info plist section as strings -C print linker optimization hints —version print the version of /Applications/Xcode.app/Contents/Developer/Toolchains/XcodeDefault.xctoolchain/usr/bin/otool

  4. > 案例1：
  6. > 查看可执行文件的`Header`信息
  8. >

otool -f WeChat

  2. > ![](https://upload-images.jianshu.io/upload_images/9297953-4f698ff964803658.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#alt=)
  5. > 案例2：
  7. > 查看`App`所使用的动态库
  9. >

otool -L WeChat

  2. > ![](https://upload-images.jianshu.io/upload_images/9297953-604e69ce246de068.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#alt=)
  5. > 案例3：
  7. > 查看`ipa`是否已砸壳
  9. >

otool -l WeChat | grep cryptid -A 1 -B 5

  2. > ![](https://upload-images.jianshu.io/upload_images/9297953-450ff8553ca378c1.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#alt=)
  4. > - `cryptid`为`0`，表示已砸壳
  8. #####MachOView
  10. > 使用`MachOView`打开`WeChat`可执行文件<br />
  11. ![](https://upload-images.jianshu.io/upload_images/9297953-e77c63d545d672a8.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#alt=)
  13. > - 包含一个`Fat Header`和三个架构的文件结构
  14. > - `cputype`：`CPU`类型，比如`ARM`
  15. > - `cpusubtype`：`CPU`的具体类型，`arm64`、`armv7`
  16. > - `offset`：偏移值
  17. > - `size`：当前架构大小
  18. > - `align`：对齐方式。`16384`，即：`16字节`
  20. > `armv7`架构的偏移值为`16384`，大小为`79104`。`armv7s`架构的偏移值等于`v7`架构的`偏移值 + 大小`，即`95488`，由于`16字节`对齐，即`98304`。`arm64`架构同理向后排列
  23. #####Header
  25. > `Header`的数据结构<br />
  26. ![](https://upload-images.jianshu.io/upload_images/9297953-f34e1d9ba57e273c.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#alt=)
  28. >

struct mach_header_64 { uint32_t magic; / mach magic number identifier / cpu_type_t cputype; / cpu specifier / cpu_subtype_t cpusubtype; / machine specifier / uint32_t filetype; / type of file / uint32_t ncmds; / number of load commands / uint32_t sizeofcmds; / the size of all the load commands / uint32_t flags; / flags / uint32_t reserved; / reserved / };

  2. > - `magic`：魔数，快速定位属于`64位`还是`32位`
  3. > - `cputype`：`CPU`类型，比如`ARM`
  4. > - `cpusubtype`：`CPU`的具体类型，`arm64`、`armv7`
  5. > - `filetype`：文件类型，例如：可执行文件
  6. > - `ncmds`：`LoadCommands`的条数
  7. > - `sizeofcmds`：`LoadCommands`的大小
  8. > - `flags`：标志位，标识二进制文件支持的功能。主要是和系统加载、链接有关
  9. > - `reserved`：占位符
  13. #####Load Commands
  15. > `Load Commands`的数据结构<br />
  16. ![](https://upload-images.jianshu.io/upload_images/9297953-d80e845c64d69cb8.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#alt=)
  19. > `__PAGEZERO`：空指针陷阱段，映射到虚拟内存空间的第一页，用于捕捉对`NULL`指针的引用<br />
  20. ![](https://upload-images.jianshu.io/upload_images/9297953-085836b6f65cda2b.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#alt=)
  22. > - `VM Address`：虚拟内存地址
  23. > - `VM Size`：虚拟内存大小
  24. > - `File Offset`：数据在文件中偏移量
  25. > - `File Size`：数据在文件中的大小
  27. > `__PAGEZERO`：自身不占大小，仅占用`4G`虚拟内存大小。用于区分不同架构的系统，在`arm64`架构下为`0X100000000`，在非`arm64`架构下为`0X4000`
  29. > 可以使用`size`命令，查看`MachO`的内存分布
  31. >

size -l -m -x WeChat ```

iOS逆向实战--016：MachO - 图1

__TEXT：代码段，包含执行代码及其他只读数据。该段为只读数据段
iOS逆向实战--016：MachO - 图2

  • File Offset为0，表示文件从代码段开始

__DATA：数据段，包括全局变量等。该段可读、可写
iOS逆向实战--016：MachO - 图3

__LINKEDIT：包含需要被动态链接器使用的信息
iOS逆向实战--016：MachO - 图4

  • 包括符号表、字符串表、重定位项表、签名等。该段和__PAGEZERO一样，末尾没有额外的Section信息。File Offset + File Size即为MachO文件末尾，等于文件的大小

LC_DYLD_INFO_ONLY：动态链接相关信息
iOS逆向实战--016：MachO - 图5

  • Rebase：用于重定向。Rebase Info Offset表示函数开始位置。Rebase Info Size表示从开始位置往后多少字节的数据需要重定向。当启动App加载MachO时，从Offset函数开始位置+ ASLR，后面的数据同理，一直加到Size大小的位置结束
  • Binding：绑定数据，外部符号需要将地址进行绑定。从开始位置，往后多少字节的数据需要绑定
  • Weak Binding：弱绑定数据
  • Lazy Binding：懒绑定数据，由dyld记录下来，使用的时候进行绑定
  • Export：对外开放的函数，提供给外部调用

LC_SYMTAB：符号表地址
iOS逆向实战--016：MachO - 图6

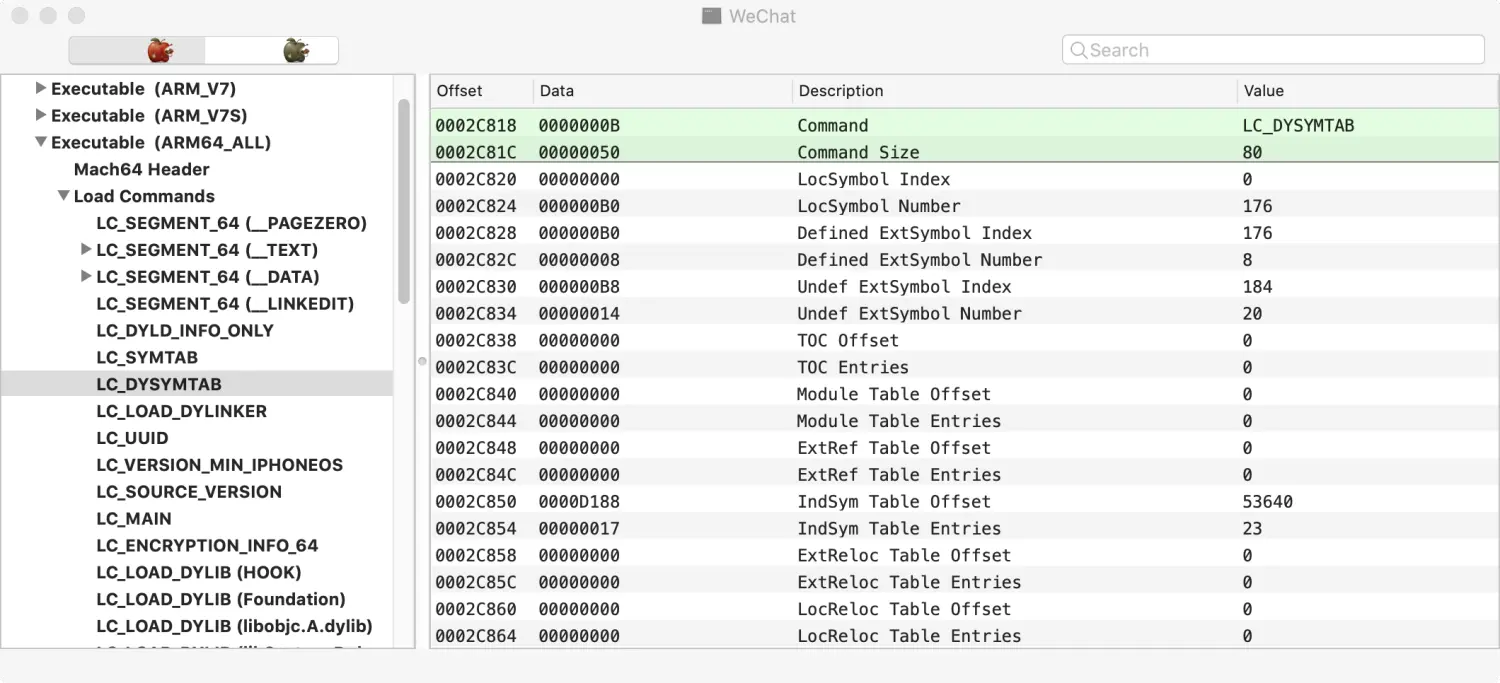

LC_DYSYMTAB：动态符号表地址
iOS逆向实战--016：MachO - 图7

LC_LOAD_DYLINKER：使用何种动态加载器，iOS系统上为dyld
iOS逆向实战--016：MachO - 图8

LC_UUID：MachO文件的唯一标识
iOS逆向实战--016：MachO - 图9

  • crash文件中也会有，用来检查crash文件与dYSM文件是否匹配

LC_VERSION_MIN_MACOSX：支持最低的系统版本
iOS逆向实战--016：MachO - 图10

LC_SOURCE_VERSION：源代码版本
iOS逆向实战--016：MachO - 图11

LC_MAIN：设置程序主线程的入口地址和栈大小
iOS逆向实战--016：MachO - 图12

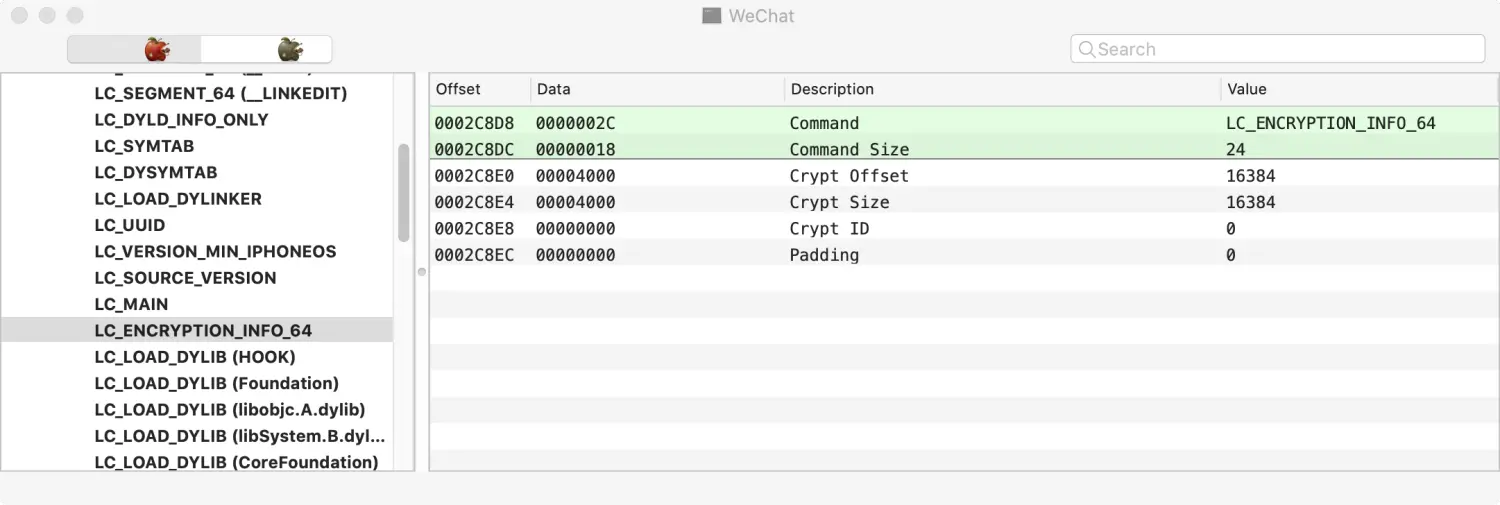

LC_ENCRYPTION_INFO_64：加密信息
iOS逆向实战--016：MachO - 图13

LC_LOAD_DYLIB (XXX)：依赖库的路径，包含三方库
iOS逆向实战--016：MachO - 图14

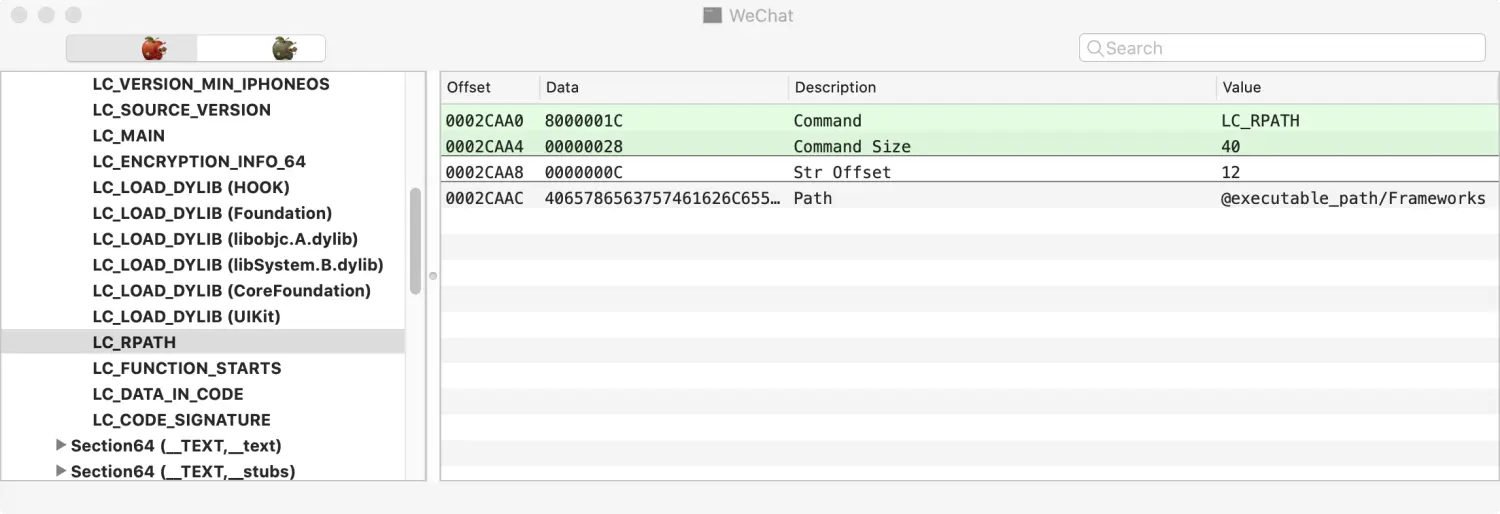

LC_RPATH：@rpath路径
iOS逆向实战--016：MachO - 图15

LC_FUNCTION_STARTS：函数起始地址表
iOS逆向实战--016：MachO - 图16

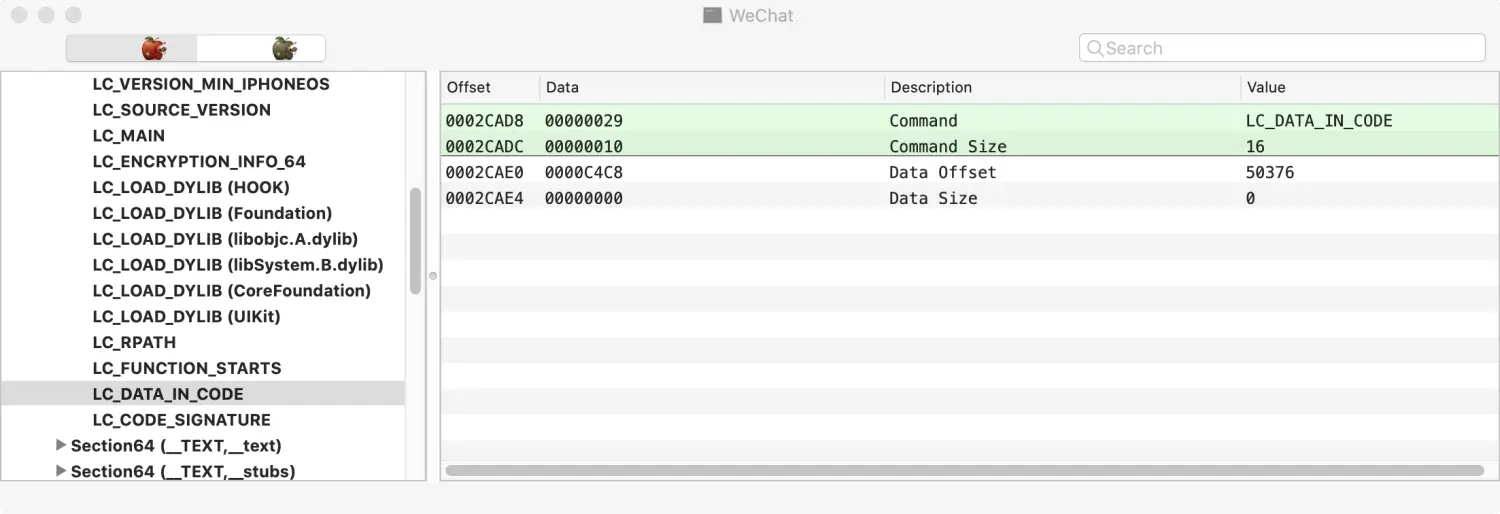

LC_DATA_IN_CODE： 定义在代码段内的非指令的表
iOS逆向实战--016：MachO - 图17

LC_CODE_SIGNATURE： 代码签名
iOS逆向实战--016：MachO - 图18

Data

Load Commands以下，都属于数据部分，包含__TEXT、__DATA、__LINKEDIT
iOS逆向实战--016：MachO - 图19

__TEXT：

Section 含义
__text 代码实现，文件从代码段开始
__stubs 符号桩，本质上就是一段会跳转到Lazy Binding表中，对应项指针指向的地址的代码
__stubs_helper 辅助函数，上述Lazy Binding表中没有找到符号地址都指向这里
__objc_methname OC方法名称
__objc_classname OC类名
__objc_methtype OC方法类型
__cstring cstring字符串常量
__unwid_info 用于存储异常情况信息

__DATA：

Section 含义
__got 非Lazy Binding的符号表
__la_symbol_prt Lazy Binding符号表，每个表项中的符号一开始指向__stubs_helper
__cfstring CoreFoundation String
__objc_classlist OC类列表
__objc_protollist OC协议列表
__objc_imageinfo OC镜像信息
__objc_const OC类信息、方法列表、属性列表、变量列表
__objc_selfrefs OC类实例自引用（self）
__objc_classfrefs OC类类自引用
__objc_superrefs OC类超类引用（super）
__objc_ivar OC属性
__objc_data OC类ISA
_data 存放数据
总结

MachO概述：

  • MachO属于一种文件格式
  • 包含目标文件、可执行文件、静态库、动态库、dyld、.dSYM等
  • file命令，用来探测给定文件的类型

通用二进制文件

  • 集合多种架构，也被称为“胖二进制文件”
  • lipo命令，通过-thin拆分架构，通过-create合并架构

MachO文件结构

  • Header：用于快速确定该文件的CPU类型、文件类型
  • Load Commands：指示加载器如何设置并加载二进制数据
  • Data：存放代码、数据、字符串常量、类、方法等数据
