操作步骤指引：

新建转换

  1. 新建转换：


输入要保存的转换名称：

2、分配任务组：
1、勾选defalut,
2、点击下一步

控制台

配置输入源

  1. 选择表输入


拖入到右侧面板中。

  1. 双击表输入，在弹框中进行连接配置

**

  1. 单击新建,配置数据源：选择MySQL—>JDBC

连接名称：随便填写
主机名称：IP或者域名
数据库名称：用户自由指定
端口号：3306
**

  1. 点击测试image.png，如果弹出如下弹框：

表示已正确连接到数据源。

  1. 点击确定后继续下面步骤


  1. 点击确定后：

    6.1、展开下拉框选择刚刚保存的数据源
    6.2、然后点击获取SQL查询语句

  2. 在弹框中展开表，选择你要输入的表名


  1. 确定后系统弹出提示框，选择 确定


  1. 预览数据


  1. 预览结果


  1. 退出预览结果，保存表输入


至此，从数据库接入表数据已完成。

提示：下一次从之前的数据源选择表时，不需要再重新新建数据源，直接从下拉列表选择即可。

接下来，进行数据清洗。

数据清洗

字段选择

  1. 从左侧列表中选择： 转换-->字段选择 ,拖入中间画板。


  1. 连接 表输入-->字段选择 ,将鼠标移动到 表输入 中心，出现如下手势时表示可以进行连线


按下鼠标滚轮键不动拖动到字段选择

  1. 双击 字段选择 ,编辑规则

  2. 注意，有三个Tab: 选择和修改、移除、元数据。

    4.1、选择和修改：在空白处，右键鼠标，选择获取字段

获取字段以后，会显示前一个步骤（即，表输入）的所有字段，如下所示：

这里的选择和修改的意思就是选择要保留的字段，删除不需要的字段。

如何删除字段呢？选中要删除的字段，鼠标右键—>删除选择的行。

由于表的字段比较多，但是假如我们只想抽取其中的几个字段。如果使用 选择和修改 ,那需要删除很多。
这时我们可以使用 移除 功能。

在使用 移除 功能前，切记把 选择和修改 清空。（操作：右键—>删除全部）。如果不清空，那 移除 是不起作用的。

4.2、 移除
类似 选择和修改 ,获取选择的字段，然后删除想要保留的字段。
例如，我想保留visit_date、first_visit_date、saler、customer_company_name这4个字段，就把他们删除掉。那么剩下来的其他字段，就是被 移除 的了。此功能和 选择和修改 恰好是相反的逻辑

  1. 点击确定后，在工具栏找到👁图标，单击


  1. 在弹出的框中选择 字段选择 ,然后点击 快速启动 。


输出如下结果，表明我们刚刚在 字段选择 中进行的配置是正确无误的

接下来，我们对 saler 字段进行清洗。

如上所示，有人名 单军军 ,我们希望将它变成 张单军 .用于演示 字符串替换 功能

字符串替换

  1. 从左侧 转换-字符串替换 拖入右侧画板
  2. 连接 字段选择 和 字符串替换


  1. 双击字符串替换,配置属性
  2. 右键—插入，然后在下拉框中选择 saler 字段


  1. 搜索：单军军，使用…替换：张单军


  1. 确定。工具栏👀,选择 字符串替换，快速启动


剪切字符串

目标：customer_company_name字段，只保留前4个字符，比如 南京东邦

  1. 转换--剪切字符串
  2. 连接 字符串替换--剪切字符串
  3. 配置如下：


  1. 调试步骤参考前文


增加常量

  1. 转换—增加常量
  2. 连接上一步骤

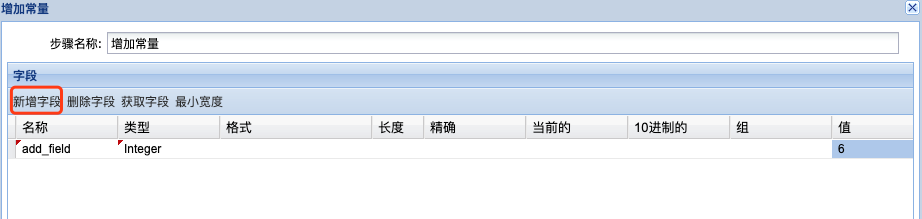

  3. 参照下图增加一个add_field字段


  1. 调式结果


字段计算

  1. 脚本—javascript


  1. 基于上一个步骤 增加常量 生成的add_field字段，我们对其进行计算

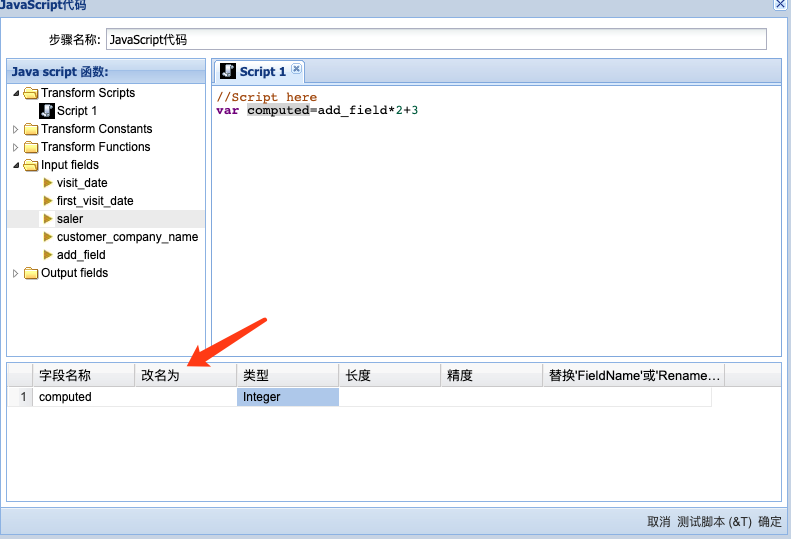

  2. 写入如下表达式： 乘以2倍再加3


上图箭头指示的computed字段，需要在空白处右键—插入，自行添加

  1. 调试


附注：Javvascript模块是非常灵活的，不局限于做简单的计算，还能进行更多复杂的操作。 目前系统暂时未将计算模块抽离出来形成一个单独的插件，后期会添加上。

过滤记录

  1. 流程—过滤记录


  1. 可以看到，过滤记录插件需要下游有两个输出分支。即：如果满足条件，把记录给A。

如果不满足记录，把记录给B。为了测试这个组件的功能，我们临时添加两个下游组件。
2.1、流程—空操作（什么也不做）
改个容易区分的名称

2.2、连接起来

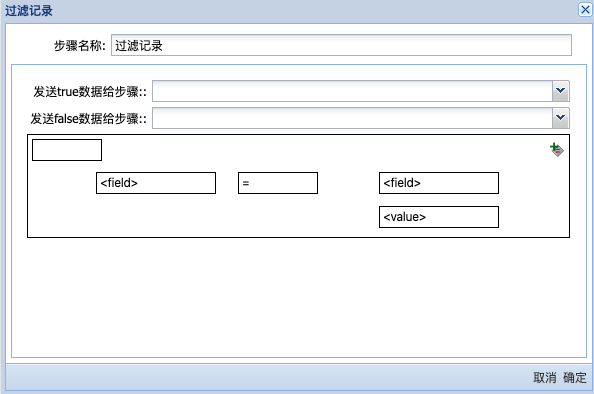

  1. 配置 过滤记录

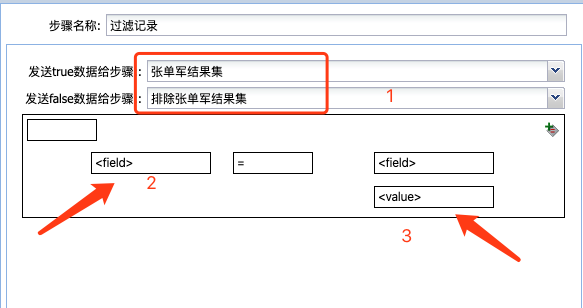

3.1 先配置下游分支，满足条件的输出到A,不满足条件的输出到B
3.2 现在配置条件，点击上图中的步骤2，选择saler
3.3 再点击上图中的步骤3，value

4、调试结果（选择排除张单军结果集）

数据输出

  1. 左侧： 输出--表输出 :

1.1 选择数据库连接
1.2 浏览-选择目标表（附注：当前组件尚未集成自动建表功能，需提前建立目标表）
1.3 裁剪表
1.4 指定数据库字段

  1. 数据库字段—获取字段


  1. 确定

执行任务

执行按钮： 工具栏

启动

  1. 执行结果：

下图1中所有步骤步骤执行结果都是绿色，表明整个流程是完整无误的

下图2中是执行日志

下图是每个步骤具体的日志信息：包括输入、输出行数、耗时、速度等信息

  1. 查询目标数据库表t_zdj,得到了期望的结果
