1. 案例目标

通过本案例，你可以掌握如下技能：

  1. 配置 SSH
  2. 使用 SSH 访问路由器

    2. 背景知识

    过去对路由器的远程管理访问一般使用 TCP 端口 23 上的 Telnet。但 Telnet 是在安全不是问题的年代开发的。为此，所有 Telnet 流量以明文的形式转发。 SSH 已经替代了 Telnet，作为远程路由器连接管理的最佳工具，它提供强大的私密性和会话的集成。SSH 使用 TCP 端口 22。它提供类似出站 Telnet 连接的功能，但连接是加密的。通过认证和加密，SSH 允许在不安全的网络中进行安全的通信。想在路由器上激活 SSH，必须配置以下参数：
  • Hostname（主机名）
  • Domain name（域名）
  • Asymmetrical keys（非对称密钥）
  • Local authentication（本地验证）

    3. 设备与拓扑

    环境：Cisco Packet Tracer 5.3
    设备：1 台普通 PC，1 台 2950T-24 交换机，2 台 2811 路由器。

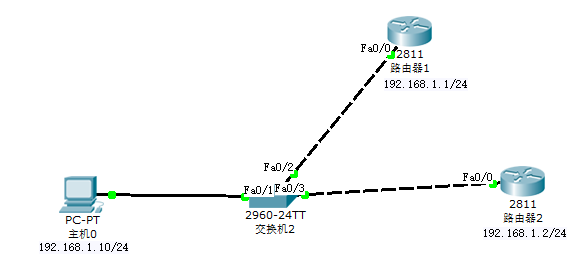

    拓扑：如下图。

    4. 操作步骤

    步骤 1：按拓扑图添加设备与连接。
    步骤 2：配置路由器接口。

    打开路由器的 Config配置页面，按拓扑图上的标注分别配置两个路由
    器的显示名、主机名和接口 Fa0/0 的 IP 地址，并注意激活该接口。
    步骤 3：配置 PC 的 IP 地址和网关。

    用 PC 的 IP configuration 程序配置其 IP 地址和网关。
    步骤 4：在 R1 上配置 SSH
    1) 配置域名
    1. R1#conf t
    2. R1(config)#ip domain-name cisco.com
    3. R1(config)#


2) 配置非对称密钥

  1. R1(config)#crypto key generate rsa
  2. # 当提示密钥长度时，输入 1024。注：缺省为 512。

3) 配置用于认证的登录用户名及口令

  1. R1(config)#username admin password cisco


4) 配置 SSH 版本

  1. R1(config)#ip ssh version 2

5) 配置 SSH 会话最大空闲超时值和 SSH 连接认证重试次数

  1. R1(config)#ip ssh time-out ?
  2. <1-120> SSH time-out interval (secs)
  3. R1(config)#ip ssh time-out 60 //最大空闲超时：60 秒
  4. R1(config)#ip ssh authentication-retries ?
  5. <0-5> Number of authentication retries
  6. R1(config)#ip ssh authentication-retries 2 //认证重试次数：2 次
  7. R1(config)#

6) 在 VTY 线路上禁用 Telnet，并激活 SSH。

  1. R1(config)#line vty 0 4
  2. R1(config-line)#no transport input all //禁用所有流量
  3. R1(config-line)#transport input ssh //允许 SSH 流量
  4. R1(config-line)#login local //要求本地认证

步骤 5：在 R2 上重复步骤 4，配置 SSH。
步骤 6：在 R1 上验证 SSH 的配置及运行
1) 验证 SSH 版本及其他设置

  1. R1#sh ip ssh
  2. SSH Enabled - version 2.0
  3. Authentication timeout: 60 secs; Authentication retries: 2
  4. R1#

2) 验证 SSH 是否在运行

  1. R1#sh ssh
  2. %No SSHv2 server connections running.
  3. %No SSHv1 server connections running.
  4. R1#

步骤 7：在 R2 上重复步骤 6，验证 SSH 的配置及运行。
步骤 8：测试 SSH

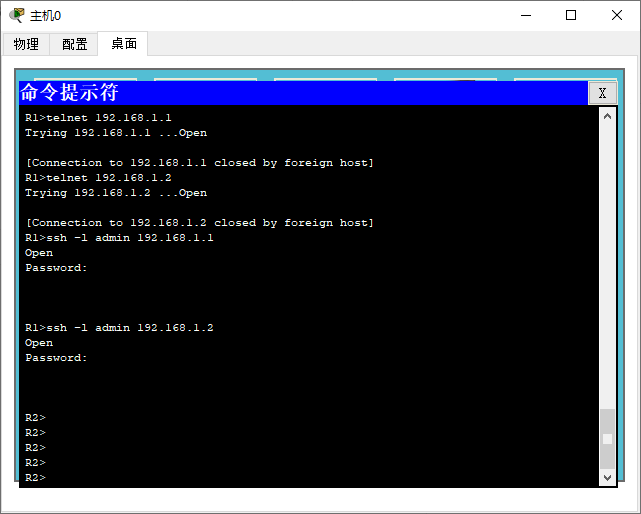

1) 在 PC0 的命令行窗口中对 R1 和 R2 分别进行 telnet 和 ssh 的测试，
如图 5-1。telnet 应失败，而 ssh 应成功。

  1. PC>telnet 192.168.1.1
  2. Trying 192.168.1.1 ...Open
  4. [Connection to 192.168.1.1 closed by foreign host]
  5. PC>tennet 192.168.1.2
  6. Invalid Command.
  8. PC>ssh -l admin 192.168.1.1
  9. Open
  10. Password:
  14. R1>exit

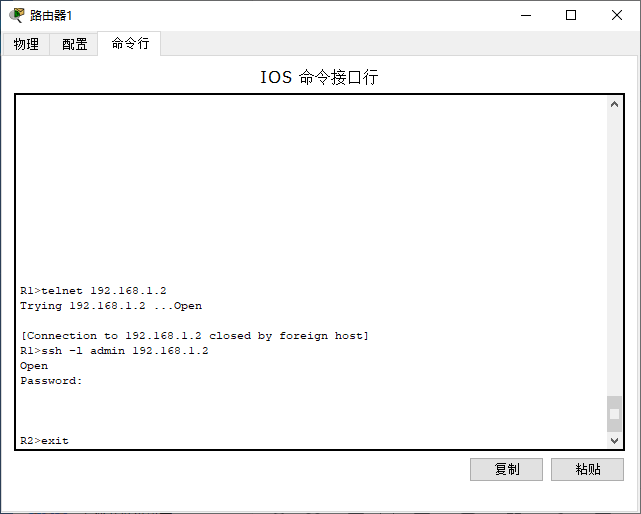

2) 在 R1 中对 R2 进行测试，telnet 应失败，而 ssh 应成功。反之亦然。
如图 5-2。

  1. R1>telnet 192.168.1.2
  2. Trying 192.168.1.2 ...Open
  4. [Connection to 192.168.1.2 closed by foreign host]
  5. R1>ssh -l admin 192.168.1.2
  6. Open
  7. Password:
  11. R2>


工程下载

配置SSH.zip
