环境

  • Cisco Packet Tracer 5.3
  • Windows 10

    操作

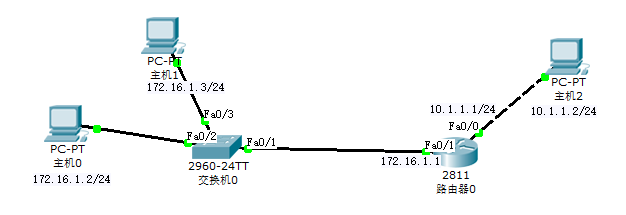

    操作：按照如图所示连接拓扑图
    配置F0/1接口IP：
    1. R1(config)#interface fastEthernet 0/1        //进入Fa0/1
    2. R1(config-if)#ip address 172.16.1.1 255.255.255.0  //配置IP
    3. R1(config-if)#no shutdown                    //开启端口

    配置F0/0接口IP：
    1. R1(config)#interface fastEthernet 0/0        //进入Fa0/0
    2. R1(config-if)#ip address 10.1.1.1 255.255.255.0//配置IP
    3. R1(config-if)#no shutdown                    //进入Fa0/1

配置完成以后灯变绿了，在相互都可以ping通。
接下来给R1配上标准ACL，我个人建议一般正常下都是在进站口配置访问控制，用来减少路由器的工作负担，所以本文就是在进站口做了应用，也就是同时还要将访问控制运用在R1的Fa0/1端口。

  1. R1(config)#access-list 10 deny host 172.16.1.2    //拒绝主机PC1的流量
  2. R1(config)#access-list 10 permit any             //允许其他主机的流量
  3. R1(config)#interface fastEthernet 0/1            //进入Fa0/1端口配置模式
  4. R1(config-if)#ip access-group 10 in             //将ACL访问控制列表10应用于Fa0/1端口，同时在进站口就进行ACL的规则判断是否放行还是丢弃数据包

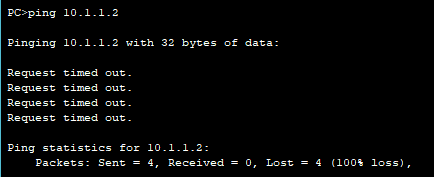

PC1和PC3不通：
PC3和PC1通：

实验工程

配置基本ACL访问控制.zip
