环境

  • Cisco Packet Tracer 5.3
  • Windows 10

    操作

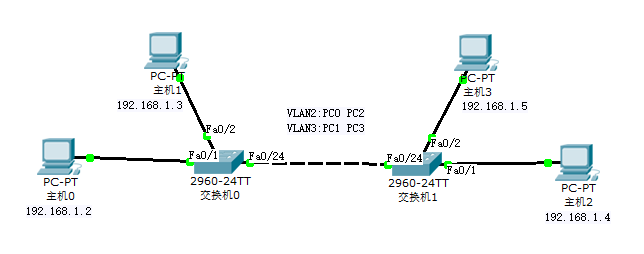

    操作：按照如图所示连接拓扑图
    实验步骤
  1. 创建VLAN 2和VLAN 3，财务部对应VLAN 2，销售部对应VLAN 3
  2. 将部门PC对应端口划分到相应的VLAN中
  3. 为交换机配置VTP模式及VTP域名
  4. 配置交换机间互联的端口为Trunk类型

PC设置

  1. 192.168.1.2        //PC0
  2. 192.168.1.3        //PC1
  3. 192.168.1.4        //PC2
  4. 192.168.1.5        //PC3
  5. //子网掩码和网关
  6. 255.255.255.0
  7. 192.168.1.1

Switch0配置

  1. Switch>en
  2. Switch#conf t
  3. Switch(config)#vlan 2                  //创建VLAN 2
  4. Switch(config-vlan)#name Finance_Dept         //将该VLAN命名为Finance_Dept
  5. Switch(config-vlan)#vlan 3             //创建VLAN 2
  6. Switch(config-vlan)#name Sales_Dept          //将该VLAN命名为Sales_Dept
  7. Switch(config-vlan)#exit
  8. Switch(config)#inter f0/1
  9. Switch(config-if)#switchport access vlan 2        //将该端口划分到VLAN 2
  10. Switch(config-if)#exit
  11. Switch(config)#inter f0/2
  12. Switch(config-if)#switchport access vlan 3        //将该端口划分到VLAN 3
  13. Switch(config-if)#exit
  14. Switch(config)#inter f0/24
  15. Switch(config-if)#switch mode trunk               //将端口配置为Trunk模式
  16. Switch(config-if)#end
  17. Switch#show vlan brief                //显示VLAN配置信息
  18. Switch#vlan database                  //进入VLAN子模式
  19. Switch(vlan)#vtp server                      //设置VTP模式为server
  20. Switch(vlan)#vtp domain vtp0                 //设置VTP域名为vtp0
  21. Switch(vlan)#exit
  22. Switch#show vtp status                       //查看VTP配置信息

Switch1配置

  1. Switch>en
  2. Switch#vlan database                //进入VLAN子模式
  3. Switch(vlan)#vtp client                     //设置VTP模式为client
  4. Switch(vlan)#vtp domain vtp0                //设置VTP域名为vtp0，此处不填亦可
  5. Switch(vlan)#exit
  6. Switch#show vtp status             //查看VTP配置信息
  7. Switch#show vlan brief             //显示VLAN配置信息
  8. Switch#conf t
  9. Switch(config)#inter f0/1
  10. Switch(config-if)#switchport access vlan 2        //将该端口划分到VLAN 2
  11. Switch(config-if)#exit
  12. Switch(config)#inter f0/2
  13. Switch(config-if)#switchport access vlan 3        //将该端口划分到VLAN 3
  14. Switch(config-if)#exit
  15. Switch(config)#inter f0/24
  16. Switch(config-if)#switch mode trunk               //将端口配置为Trunk模式
  17. Switch(config-if)#end
  18. Switch#show r

测试

  1. PC0(命令提示符CMD下)
  2. ping 192.168.1.3           //链路不通
  3. ping 192.168.1.4           //链路通
  4. PC1(命令提示符CMD下)
  5. ping 192.168.1.4           //链路不通
  6. ping 192.168.1.5           //链路通

实验工程

VLAN（Trunk模式）.zip
