环境

  • Cisco Packet Tracer 5.3
  • Windows 10

    操作

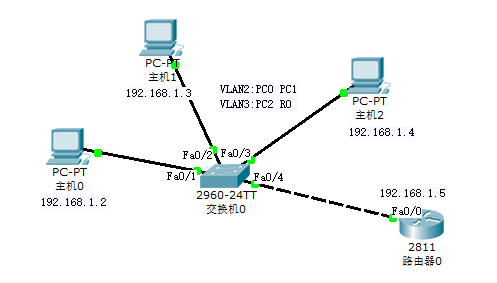

    操作:按照如图所示连接拓扑图
    实验步骤
  1. 创建VLAN 2和VLAN 3
  2. 将部门PC对应端口划分到相应的VLAN中

PC设置

  1. 192.168.1.2 //PC0
  2. 192.168.1.3 //PC1
  3. 192.168.1.4 //PC2
  4. 192.168.1.5 //R0
  5. //子网掩码和网关
  6. 255.255.255.0
  7. 192.168.1.1

Switch0配置

  1. Switch>en // 进入特权模式
  2. Switch#conf t // 进入全局配置模式命令缩写
  3. Enter configuration commands, one per line. End with CNTL/Z.
  4. Switch(config)#vlan 2
  5. Switch(config-vlan)#exit
  6. Switch(config)#vlan 3
  7. Switch(config-vlan)#exit
  8. Switch(config)#inter f0/1
  9. Switch(config-if)#switchport access vlan 2
  10. Switch(config-if)#exit
  11. Switch(config)#inter f0/2
  12. Switch(config-if)#switchport access vlan 2
  13. Switch(config-if)#exit
  14. Switch(config)#inter f0/3
  15. Switch(config-if)#switchport access vlan 3
  16. Switch(config-if)#exit
  17. Switch(config)#inter f0/4
  18. Switch(config-if)#switchport access vlan 3
  19. Switch(config-if)#exit
  20. Switch(config)#exit
  21. Switch#
  22. %SYS-5-CONFIG_I: Configured from console by console
  23. Switch#show vlan brief
  24. VLAN Name Status Ports
  25. ---- -------------------------------- --------- -------------------------------
  26. 1 default active Fa0/5, Fa0/6, Fa0/7, Fa0/8
  27. Fa0/9, Fa0/10, Fa0/11, Fa0/12
  28. Fa0/13, Fa0/14, Fa0/15, Fa0/16
  29. Fa0/17, Fa0/18, Fa0/19, Fa0/20
  30. Fa0/21, Fa0/22, Fa0/23, Fa0/24
  31. Gig1/1, Gig1/2
  32. 2 VLAN0002 active Fa0/1, Fa0/2
  33. 3 VLAN0003 active Fa0/3, Fa0/4
  34. 1002 fddi-default active
  35. 1003 token-ring-default active
  36. 1004 fddinet-default active
  37. 1005 trnet-default active
  38. Switch#

测试

  1. PC0(命令提示符CMD下)
  2. ping 192.168.1.3 //链路通
  3. ping 192.168.1.4 //链路不通
  4. PC2(命令提示符CMD下)
  5. ping 192.168.1.2 //链路不通
  6. ping 192.168.1.5 //链路通

实验工程

VLAN(Access模式实践).zip
