环境

  • Cisco Packet Tracer 5.3
  • Windows 10

    操作

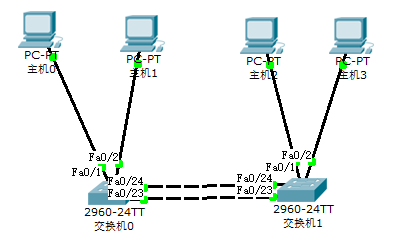

    操作：按照如图所示连接拓扑图
    配置交换机0 ```bash

Switch>enable Switch#configure terminal Switch(config)#hostname SA （更改交换机名字） SA(config)#interface port-channel 1 （聚合通道1） SA(config-if)#exit SA(config)#interface fa0/22 SA(config-if)#channel-group 1 mode on （开启聚合通道1） SA(config-if)#interface fa0/23 SA(config-if)#channel-group 1 mode on SA(config-if)#interface fa0/24 SA(config-if)#channel-group 1 mode on SA(config-if)#exit SA(config)#interface port-channel 1 SA(config-if)#switchport mode trunk （交换机间链路类型为trunk） SA(config-if)#switchport trunk allowed vlan all （允许所有VLAN通过）

  1. 配置交换机1
  2. ```bash
  3. Switch>enable
  4. Switch#configure terminal
  5. Switch(config)#hostname SB
  6. SB(config)#interface port-channel 1
  7. SB(config-if)#exit
  8. SB(config)#interface range fa0/22-fa0/24       （同时开启聚合通道1）
  9. SB(config-if)#channel-group 1 mode on
  10. SB(config-if)#exit
  11. SB(config)#interface port-channel 1
  12. SB(config-if)#switchport mode trunk
  13. SB(config-if)#switchport trunk allowed vlan all

实验工程

链路聚合（负载均衡）.zip
