1 Docker Compose

1.1 Docker Compose 简介

:::color1

:::

1. 用 Dockerfile 定义你的应用环境，这样它就可以在任何地方被复制。
2. 在 docker-compose.yml 中定义组成应用程序的服务。所以它们可以在一个孤立的环境中一起运行。
3. 运行docker compose up , docker compose up命令将启动并运行整个应用程序。你也可以使用compose standalone(docker-compose binary)运行docker-compose。

Compose 是 Docker 官方的开源项目，需要独立安装！ Dockerfile 让程序在任何地方运行。Docker Compose 是单个机器的容器编排工具。

version: "3.9"  # optional since v1.27.0
services:
  web:
    build: .
    ports:
      - "8000:5000"
    volumes:
      - .:/code
      - logvolume01:/var/log
    depends_on:
      - redis
  redis:
    image: redis
volumes:
  logvolume01: {}

Docker Compose ：重要的概念

• 服务 services：容器，应用。（Web、Redis、MySQL）
• 项目 project：一组关联的容器。博客

1.2 Docker-compose 能干嘛

:::color1

:::

1.3 Docker-compose 下载

1.3.1 官网

https://docs.docker.com/compose/compose-file/compose-file-v3/

1.3.2 官网下载

https://docs.docker.com/compose/install/

$ sudo curl -L "https://github.com/docker/compose/releases/download/v1.29.2/docker-compose-$(uname -s)-$(uname -m)" -o /usr/local/bin/docker-compose
# curl -SL https://github.com/docker/compose/releases/download/v2.7.0/docker-compose-$(uname -s)-$(uname -m) -o /usr/local/bin/docker-compose
# curl -SL https://github.com/docker/compose/releases/download/v2.7.0/docker-compose-linux-x86_64 -o /usr/local/bin/docker-compose
# 若无法下载，则科学上网
# sudo curl -L https://get.daocloud.io/docker/compose/releases/download/1.25.1/docker-compose-`uname -s`-`uname -m` \
#-o /usr/local/bin/docker-compose
#下载最新版
$ curl -L https://get.daocloud.io/docker/compose/releases/download/v2.10.2/docker-compose-`uname -s`-`uname -m` \
> /usr/local/bin/docker-compose
# 添加执行权限
$ sudo chmod +x /usr/local/bin/docker-compose
$ sudo ln -s /usr/local/bin/docker-compose /usr/bin/docker-compose
$ docker-compose version
Docker Compose version v2.10.2

1.3.4 卸载步骤

$ sudo rm -rf /usr/local/bin/docker-compose

1.4 Docker-compose 使用

$ mkdir -pv /opt/composetest
$ cd /opt/composetest

import time
import redis
from flask import Flask
app = Flask(__name__)
cache = redis.Redis(host='redis', port=6379)
def get_hit_count():
    retries = 5
    while True:
        try:
            return cache.incr('hits')
        except redis.exceptions.ConnectionError as exc:
            if retries == 0:
                raise exc
            retries -= 1
            time.sleep(0.5)
@app.route('/')
def hello():
    count = get_hit_count()
    return 'Hello World! I have been seen {} times.\n'.format(count)

cat > requirements.txt <<EOF
flask
redis
EOF

$ vim Dockerfile
# syntax=docker/dockerfile:1
FROM python:3.7-alpine
WORKDIR /code
ENV FLASK_APP=app.py
ENV FLASK_RUN_HOST=0.0.0.0
RUN apk add --no-cache gcc musl-dev linux-headers
COPY requirements.txt requirements.txt
RUN pip install -r requirements.txt
EXPOSE 5000
COPY . .
CMD ["flask", "run"]
#这告诉Docker:
#  从Python 3.6映像开始构建映像。
#  将当前目录添加.到/ code映像中的路径中。
#  将工作目录设置为/code。
#  安装Python依赖项。
#  将容器的默认命令设置为python app.py .

$ vim docker-compose.yml
version: "3.9"
services:
  web:
    build: .
    #修改了 ports 宿主机的暴露端口，默认官网是8000:5000
    ports:
      - "8010:5000"
  redis:
    image: "redis:alpine"

$ ls -l
total 16
-rw-r--r-- 1 root root 514 Aug 27 11:19 app.py
-rw-r--r-- 1 root root 111 Aug 27 11:24 docker-compose.yml
-rw-r--r-- 1 root root 281 Aug 27 11:22 Dockerfile
-rw-r--r-- 1 root root  12 Aug 27 11:21 requirements.txt

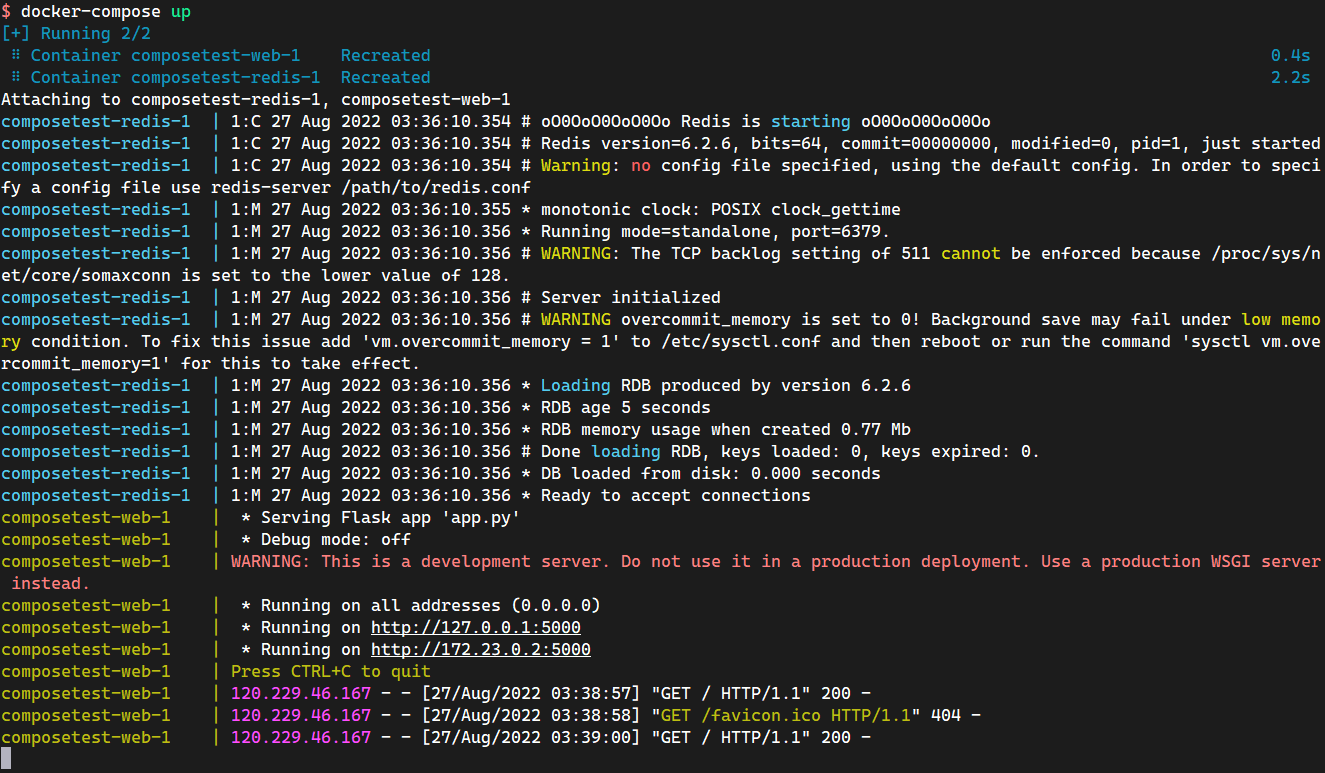

$ docker-compose up

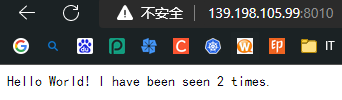

$ curl 139.198.105.99:8010
Hello World! I have been seen 3 times.

$ docker-compose ls
NAME                STATUS              CONFIG FILES
composetest         running(2)          /root/docker-compose/composetest/docker-compose.yml

:::color1

1. 应用 app.py
2. Dockerfile 应用打包为镜像
3. Docker-compose.yml 文件（定义整个服务，需要的环境，Web，Redis）完整的上线服务！
4. 启动 Compose 项目（docker-compose up）

:::

1. 创建网络
2. 执行 docker-compose up
3. 启动服务 docker-compose.yml

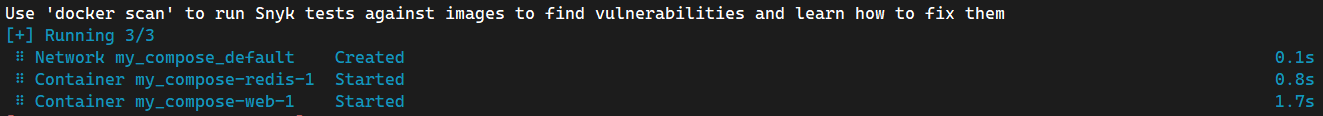

[+] Running 3/3
 ⠿ Network composetest_default    Created                                                                                      0.1s
 ⠿ Container composetest-redis-1  Created                                                                                      0.3s
 ⠿ Container composetest-web-1    Created                                                                                      0.3s
#composetest-web-1 格式：
#1.文件夹名 composetest
#2.docker-compose.yml 中定义了 services(服务):
$ cat docker-compose.yml
version: "3"
services:
  web:
    build: .
    ports:
      - "8010:5000"
  redis:
    image: "redis:alpine"
#查看composetest项目的镜像
$ docker images
REPOSITORY                           TAG              IMAGE ID       CREATED             SIZE
composetest_web                      latest           1677ee6e9825   About an hour ago   185MB
redis                                alpine           3900abf41552   9 months ago        32.4MB
python                               3.7-alpine       a1034fd13493   9 months ago        41.8MB
#查看composetest项目创建的容器
$ docker ps | grep composetest
71321dce9704   redis:alpine                   "docker-entrypoint.s…"   55 minutes ago   Up 55 minutes   6379/tcp                                                                                         composetest-redis-1
598c5b5f7b00   composetest_web                "flask run"              55 minutes ago   Up 55 minutes   0.0.0.0:8010->5000/tcp, :::8010->5000/tcp                                                        composetest-web-1

• num：副本数量

#3.网络规则
$ docker network ls
NETWORK ID     NAME                  DRIVER    SCOPE
cf80f623fe5f   composetest_default   bridge    local

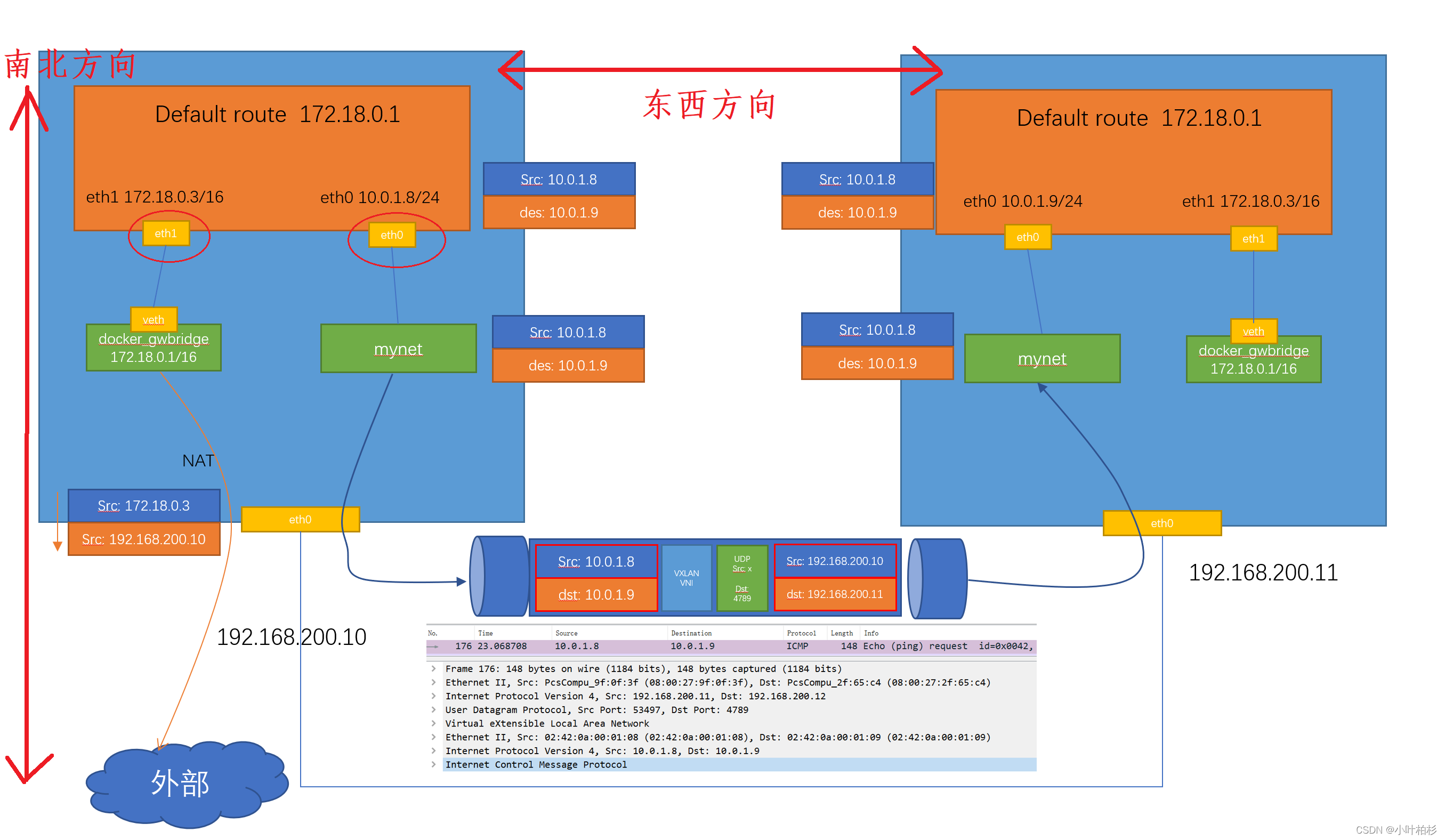

#Docker Compose在项目中的内容都在同一个网络下。可以通过域名访问。
#Docker 在每一个项目中都会维护一个各自的网络。

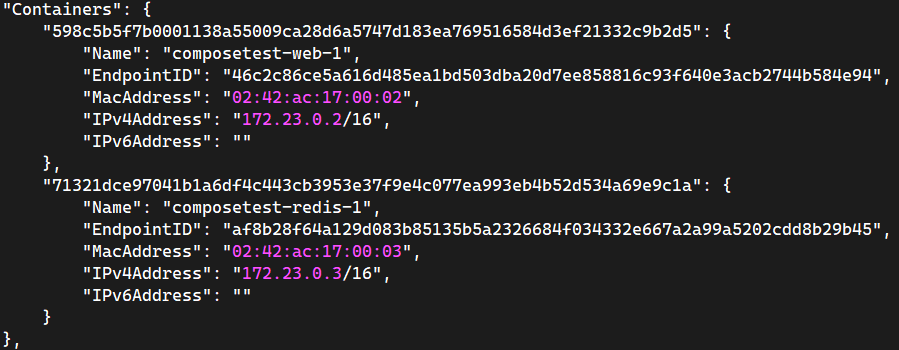

$ docker network inspect composetest_default

#停止 docker-compose 服务
#需要在docker-compose 的项目目录下执行
$ docker-compose down

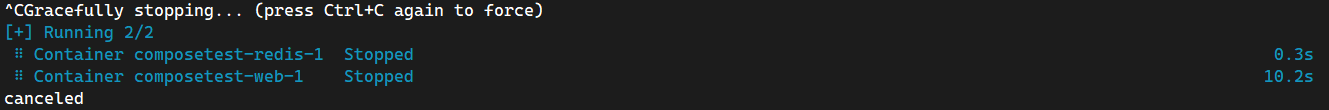

或者使用 Ctrl + C终止服务

:::color1

:::

1.5 Yaml 规则

Docker-compose.yml 官方文档：Compose file version 3 reference

#docker-compose.yml只有3层
version: '' #版本
services:   #服务
  服务名1: web
    #服务配置
    image: nginx
    container_name: nginx01
    build: .
    networks:
  服务名2: redis
    ......
  服务名3: mysql
    ......
#其他配置: 网络/卷挂载/全局规则
networks:
volumes:
configs:

:::color1

• https://docs.docker.com/compose/compose-file/compose-file-v3/ （目前主流）
• https://docs.docker.com/compose/compose-file/compose-file-v2/

:::

version: '3.7' # 指定 compose 文件的版本
services: # 定义所有的 service 信息, services 下面的第一级别的 key 既是一个 service 的名称
  aaa: #服务aaa
    build: # 与image二选一，指定包含构建上下文的路径, 或作为一个对象，该对象具有 context 和指定的 dockerfile 文件以及 args 参数值
      context: .               # context: 指定 Dockerfile 文件所在的路径
      dockerfile: Dockerfile            # dockerfile: 指定 context 指定的目录下面的 Dockerfile 的名称(默认为 Dockerfile)
      args: # args: Dockerfile 在 build 过程中需要的参数 (等同于 docker container build --build-arg 的作用)
        JAR_FILE: service.jar
      cache_from:            # v3.2中新增的参数, 指定缓存的镜像列表 (等同于 docker container build --cache_from 的作用)
      labels:                # v3.3中新增的参数, 设置镜像的元数据 (等同于 docker container build --labels 的作用)
      shm_size:              # v3.5中新增的参数, 设置容器 /dev/shm 分区的大小 (等同于 docker container build --shm-size 的作用)
    #ports:
    #  - "80:80"
    #  - "443:443"
    ports: # 建立宿主机与容器间的端口映射关系，上面是短语法写法，下面是长语法写法
      - target: 80     # 容器端口
        published: 80  # 宿主机端口
        protocol: tcp  # 协议类型
        mode: host     # host在每个节点上发布主机端口，ingress 对于集群模式端口进行负载均衡
      - target: 443
        published: 443
        protocol: tcp
        mode: host
    command:               # 覆盖容器启动后默认执行的命令, 支持 shell 格式和 [] 格式
    configs:               # 不知道怎么用
    cgroup_parent:         # 为容器指定父 cgroup 组，意味着将继承该组的资源限制。
    container_name:        # 指定容器的名称 (等同于 docker run --name 的作用)
    deploy: # v3 版本以上, 指定与部署和运行服务相关的配置, deploy 部分是 docker stack 使用的, docker stack 依赖 docker swarm

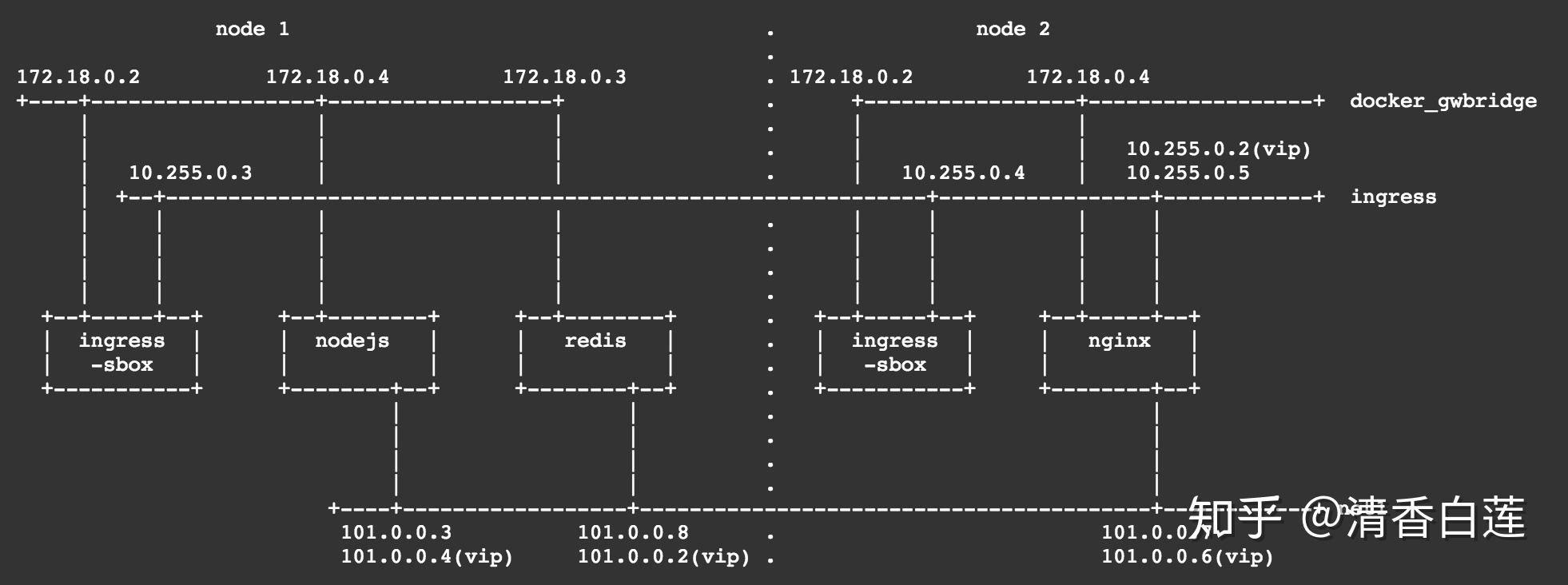

      endpoint_mode: vip      # v3.3 版本中新增的功能, 指定服务暴露的方式
      #      vip                  # Docker 为该服务分配了一个虚拟 IP(VIP), 作为客户端的访问服务的地址
      #      dnsrr               # DNS轮询, Docker 为该服务设置 DNS 条目, 使得服务名称的 DNS 查询返回一个 IP 地址列表, 客户端直接访问其中的一个地址
      labels:                # 指定服务的标签，这些标签仅在服务上设置

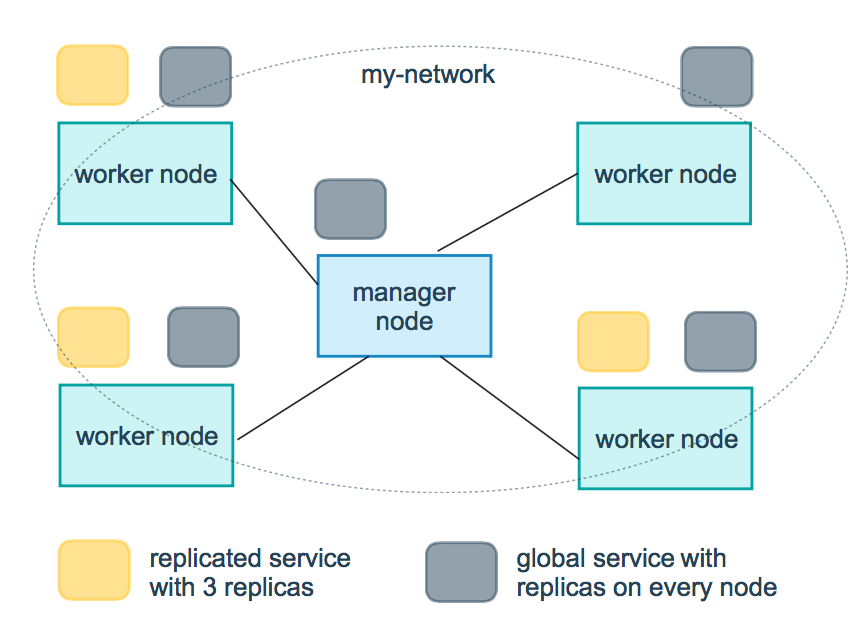

      mode: replicated                  # 指定 deploy 的模式
      #      global              # 每个集群节点都只有一个容器
      #      replicated           # 用户可以指定集群中容器的数量(默认)
      placement:
        constraints:
          - node.role==manager             # 不知道怎么用
      replicas: 1              # deploy 的 mode 为 replicated 时, 指定容器副本的数量
      resources: # 资源限制
        limits: # 设置容器的资源限制
          cpus: "0.5"           # 设置该容器最多只能使用 50% 的 CPU
          memory: 50M           # 设置该容器最多只能使用 50M 的内存空间
        reservations: # 设置为容器预留的系统资源(随时可用)
          cpus: "0.2"           # 为该容器保留 20% 的 CPU
          memory: 20M           # 为该容器保留 20M 的内存空间
      restart_policy: # 定义容器重启策略, 用于代替 restart 参数
        condition: on-failure             # 定义容器重启策略(接受三个参数)
        #          none:                    # 不尝试重启
        #          on-failure:              # 只有当容器内部应用程序出现问题才会重启
        #          any  :                   # 无论如何都会尝试重启(默认)
        delay: 10s                  # 尝试重启的间隔时间(默认为 0s)
        max_attempts: 6           # 尝试重启次数(默认一直尝试重启)
        window: 120s              # 检查重启是否成功之前的等待时间(即如果容器启动了, 隔多少秒之后去检测容器是否正常, 默认 0s)
      update_config: # 用于配置滚动更新配置
        parallelism: 1          # 一次性更新的容器数量
        delay: 10s                 # 更新一组容器之间的间隔时间
        order: stop-first                 # v3.4 版本中新增的参数, 回滚期间的操作顺序
        #      stop-first            #旧任务在启动新任务之前停止(默认)
        #      start-first           #首先启动新任务, 并且正在运行的任务暂时重叠
        failure_action: continue       # 定义更新失败的策略
        #      continue              # 继续更新
        #      rollback              # 回滚更新
        #      pause                 # 暂停更新(默认)
        #      monitor               # 每次更新后的持续时间以监视更新是否失败(单位: ns|us|ms|s|m|h) (默认为0)
        max_failure_ratio: 0     # 回滚期间容忍的失败率(默认值为0)
      rollback_config: # v3.7 版本中新增的参数, 用于定义在 update_config 更新失败的回滚策略
        parallelism: 1         # 一次回滚的容器数, 如果设置为0, 则所有容器同时回滚
        delay: 0           # 每个组回滚之间的时间间隔(默认为0)
        failure_action: continue # 定义回滚失败的策略
        #          continue             # 继续回滚
        #          pause             # 暂停回滚
        monitor: 10s           # 每次回滚任务后的持续时间以监视失败(单位: ns|us|ms|s|m|h) (默认为0)
        max_failure_ratio: 0     # 回滚期间容忍的失败率(默认值0)
        order: stop-first            # 回滚期间的操作顺序
    #          stop-first            # 旧任务在启动新任务之前停止(默认)
    #          start-first            # 首先启动新任务, 并且正在运行的任务暂时重叠
    devices:             # 指定设备映射列表 (等同于 docker run --device 的作用)
    depends_on: #依赖容器
      - db
      - redis
    dns:                 # 设置 DNS 地址(等同于 docker run --dns 的作用)
    dns_search:           # 设置 DNS 搜索域(等同于 docker run --dns-search 的作用)
    tmpfs:               # v2 版本以上, 挂载目录到容器中, 作为容器的临时文件系统(等同于 docker run --tmpfs 的作用, 在使用 swarm 部署时将忽略该选项)
    entrypoint:          # 覆盖容器的默认 entrypoint 指令 (等同于 docker run --entrypoint 的作用)
    env_file: # 从指定文件中读取变量设置为容器中的环境变量, 可以是单个值或者一个文件列表, 如果多个文件中的变量重名则后面的变量覆盖前面的变量, environment 的值覆盖 env_file 的值
      RACK_ENV=development
    volumes: #  定义容器和宿主机的数据卷映射关系
      - "/u01:/u01"   # 映射容器内的 /u01 到宿主机的 /u01目录
    environment: # 设置环境变量， environment 的值可以覆盖 env_file 的值 (等同于 docker run --env 的作用)
      - TZ=Asia/Shanghai
      - PORT_TO_EXPOSE=80
      - LOG_PATH=/opt/proj/logs
      - PROFILES_ACTIVE=prod
    expose:              # 暴露端口, 但是不能和宿主机建立映射关系, 类似于 Dockerfile 的 EXPOSE 指令
    external_links:      # 连接不在 docker-compose.yml 中定义的容器或者不在 compose 管理的容器(docker run 启动的容器, 在 v3 版本中使用 swarm 部署时将忽略该选项)
    extra_hosts:         # 添加 host 记录到容器中的 /etc/hosts 中 (等同于 docker run --add-host 的作用)
    healthcheck: # v2.1 以上版本, 定义容器健康状态检查, 类似于 Dockerfile 的 HEALTHCHECK 指令
      test: NONE # 检查容器检查状态的命令, 该选项必须是一个字符串或者列表, 第一项必须是 NONE, CMD 或 CMD-SHELL, 如果其是一个字符串则相当于 CMD-SHELL 加该字符串
      #        NONE                  # 禁用容器的健康状态检测
      #        CMD                   # test: ["CMD", "curl", "-f", "http://localhost"]
      #        CMD-SHELL             # test: ["CMD-SHELL", "curl -f http://localhost || exit 1"] 或者　test: curl -f https://localhost || exit 1
      interval: 1m30s       # 每次检查之间的间隔时间
      timeout: 10s          # 运行命令的超时时间
      retries: 3            # 重试次数
      start_period: 40s     # v3.4 以上新增的选项, 定义容器启动时间间隔
      disable: true         # true 或 false, 表示是否禁用健康状态检测和　test: NONE 相同
    image:              # 指定 docker 镜像, 可以是远程仓库镜像、本地镜像
    init:               # v3.7 中新增的参数, true 或 false 表示是否在容器中运行一个 init, 它接收信号并传递给进程
    isolation:            # 隔离容器技术, 在 Linux 中仅支持 default 值
    labels:             # 使用 Docker 标签将元数据添加到容器, 与 Dockerfile 中的 LABELS 类似
    links:              # 链接到其它服务中的容器, 该选项是 docker 历史遗留的选项, 目前已被用户自定义网络名称空间取代, 最终有可能被废弃 (在使用 swarm 部署时将忽略该选项)
    logging: # 设置容器日志服务
      driver:              # 指定日志记录驱动程序, 默认 json-file (等同于 docker run --log-driver 的作用)
      options: # 指定日志的相关参数 (等同于 docker run --log-opt 的作用)
        max-size:             # 设置单个日志文件的大小, 当到达这个值后会进行日志滚动操作
        max-file:            # 日志文件保留的数量
    network_mode:       # 指定网络模式 (等同于 docker run --net 的作用, 在使用 swarm 部署时将忽略该选项)
networks: # 将容器加入指定网络 (等同于 docker network connect 的作用), networks 可以位于 compose 文件顶级键和 services 键的二级键
  aliases:              # 同一网络上的容器可以使用服务名称或别名连接到其中一个服务的容器
  ipv4_address          # IP V4 格式
  ipv6_address          # IP V6 格式

version: '3.7'   # 版本必须3.0及以上，否则无法使用docker-stack 运行
services: # 定义 service 信息
  emcs-nginx:
    image: "nginx:latest"   # 使用指定的 docker 镜像
    #ports:
    #  - "80:80"
    #  - "443:443"
    ports: # 建立宿主机与容器间的端口映射关系，上面是短语法写法，下面是长语法写法
      - target: 80     # 容器端口
        published: 80  # 宿主机端口
        protocol: tcp  # 协议类型
        mode: host     # host在每个节点上发布主机端口，ingress 对于集群模式端口进行负载均衡
      - target: 443
        published: 443
        protocol: tcp
        mode: host
    volumes: #  定义容器和宿主机的数据卷映射关系
      - "/u01:/u01"   # 映射容器内的 /u01 到宿主机的 /u01目录
    environment: # 设置环境变量
      TZ: Asia/Shanghai   #  设置时区为上海
    deploy: # 指定与部署和运行服务相关的配置, deploy部分是docker stack使用的, docker stack依赖docker swarm
      mode: replicated  # 指定模式：global每个集群节点都只有一个容器，
      # replicated用户可以指定集群中容器的数量(默认)
      replicas: 1  # deploy的mode为 replicated 时, 指定容器副本的数量
      update_config: #  用于配置滚动更新的配置
        parallelism: 1 # 一次性更新的容器数量
        delay: 10s     # 更新一组容器之间的间隔10s
        order: stop-first  # 指定回滚期间的操作顺序：stop-first旧任务在启动新任务之前停止(默认)，
        # start-first首先启动新任务, 并且正在运行的任务暂时重叠
      restart_policy: # 定义容器重启策略, 用于代替 restart 参数
        condition: on-failure   # 定义容器重启策略(接受三个参数)：
        # none不尝试重启；any无论如何都会尝试重启(默认)
        # on-failure只有当容器内部应用程序出现问题才会重启
  emcs-front: #  第二个服务
    image: "***/front"
    volumes:
      - "/u01/log:/u01/log"
    environment:
      TZ: Asia/Shanghai
    deploy:
      mode: replicated
      replicas: 1
      update_config:
        parallelism: 1
        delay: 20s
        order: stop-first
      restart_policy:
        condition: on-failure

1.6 使用 Compose 一键部署 WordPress 博客

:::color1

• 下载程序，安装数据库，配置……
• compose 应用 => 一键启动

:::

官方文档：https://docs.docker.com/samples/wordpress/

#创建一个项目的文件夹(这就是项目名project)
$ mkdir /opt/my_wordpress ; cd /opt/my_wordpress
$ vim docker-compose.yml
version: "3.9"
services:
  db:
    # We use a mariadb image which supports both amd64 & arm64 architecture
    image: mariadb:10.6.4-focal
    # If you really want to use MySQL, uncomment the following line
    #image: mysql:8.0.27
    command: '--default-authentication-plugin=mysql_native_password'
    volumes:
      - db_data:/var/lib/mysql
    restart: always
    environment:
      - MYSQL_ROOT_PASSWORD=somewordpress
      - MYSQL_DATABASE=wordpress
      - MYSQL_USER=wordpress
      - MYSQL_PASSWORD=wordpress
    expose:
      - 3306
      - 33060
  wordpress:
    image: wordpress:latest
    ports:
      - 80:80
    volumes:
      - wordpress_data:/var/www/html
    restart: always
    environment:
      - WORDPRESS_DB_HOST=db
      - WORDPRESS_DB_USER=wordpress
      - WORDPRESS_DB_PASSWORD=wordpress
      - WORDPRESS_DB_NAME=wordpress
volumes:
  db_data: {}
  wordpress_data: {}
#启动项目
#-d 后台运行
#不加 -d 就是默认前台启动
$ docker-compose up -d
$ docker ps
CONTAINER ID   IMAGE                  COMMAND                  CREATED              STATUS              PORTS                                       NAMES
70d3fc3fbb45   wordpress:latest       "docker-entrypoint.s…"   About a minute ago   Up About a minute   0.0.0.0:80->80/tcp, :::80->80/tcp           my_wordpress-wordpress-1
459eccc745ed   mariadb:10.6.4-focal   "docker-entrypoint.s…"   About a minute ago   Up About a minute   3306/tcp, 33060/tcp                         my_wordpress-db-1
$ docker port my_wordpress-wordpress-1
80/tcp -> 0.0.0.0:80
80/tcp -> :::80

http://:80 后续的操作就是 WordPress 根据引导进行部署即可

:::color1

:::

另一个可用的 WordPress 的 docker-compose.yml 文件：

version: "3.3"
services:
  db:
    image: mysql:5.7
    volumes:
      - db_data:/var/lib/mysql
    restart: always
    environment:
      MYSQL_ROOT_PASSWORD: somewordpress
      MYSQL_DATABASE: wordpress
      MYSQL_USER: wordpress
      MYSQL_PASSWORD: wordpress
  wordpress:
    depends_on:
      - db
    image: wordpress:latest
    volumes:
      - wordpress_data:/var/www/html
    ports:
      - "8000:80"
    restart: always
    environment:
      WORDPRESS_DB_HOST: db
      WORDPRESS_DB_USER: wordpress
      WORDPRESS_DB_PASSWORD: wordpress
      WORDPRESS_DB_NAME: wordpress
volumes:
  db_data: {}
  wordpress_data: {}

1.7 实战

:::color1

1. 编写项目微服务
2. <font style="color:#000000;">dockerfile</font> 构建相应的应用镜像
3. <font style="color:#000000;">docker-compose.yml</font>编排项目
4. 打包上传到服务器 <font style="color:#000000;">docker-compose up -d</font> 即可

:::

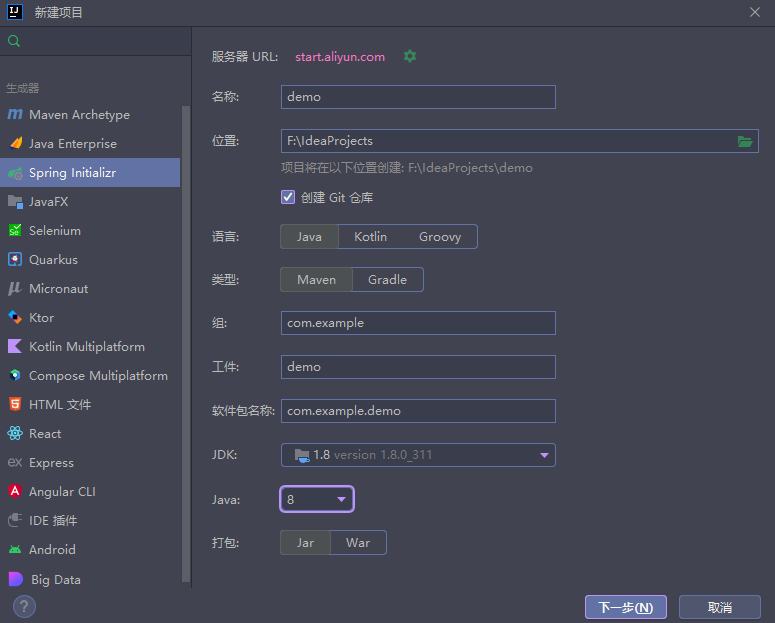

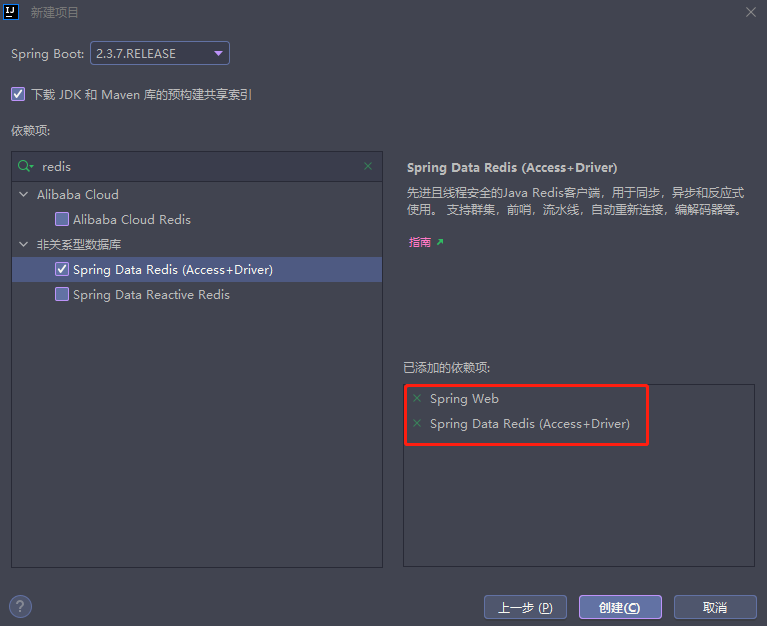

1.7.1 使用 IDEA 创建项目

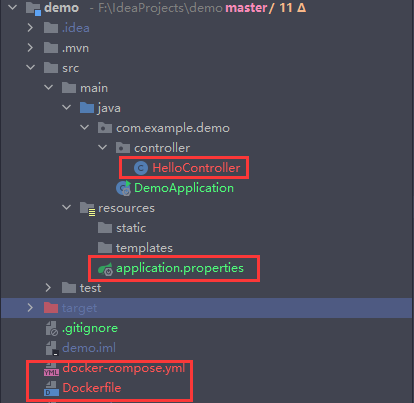

1.7.2 配置IDEA项目的应用

package com.example.demo.controller;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.data.redis.core.RedisTemplate;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;
@RestController
public class HelloController {
    @Autowired
    RedisTemplate redisTemplate;
    @GetMapping("/hello")
    public String hello() {
        Long view = redisTemplate.opsForValue().increment("views");
        return "Hello, kubesphere, Thank you! views:"+view;
    }
}

package com.example.demo;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
@SpringBootApplication
public class DemoApplication {
    public static void main(String[] args) {
        SpringApplication.run(DemoApplication.class, args);
    }
}

#配置基础镜像
FROM java:8
#拷贝jar包到容器内
ADD *.jar /app.jar
#执行命令
CMD ["--server.port=8080"]
#提示指定的暴露端口
EXPOSE 8080
#执行命令
ENTRYPOINT ["java", "-jar", "/app.jar"]

version: "3"
services:
  web:
    build: .
    image: web:1.0
    ports:
      - 8080:8080
    depends_on:
      - redis
  redis:
    image: "redis:alpine"

$ mkdir /opt/my_compose ; cd /opt/my_compose
#将文件进行上传
$ ls -l /opt/my_compose
total 25020
-rw-r--r-- 1 root root 25609796 Aug 27 14:15 demo-0.0.1-SNAPSHOT.jar
-rw-r--r-- 1 root root      192 Aug 27 14:16 docker-compose.yml
-rw-r--r-- 1 root root      213 Aug 27 14:16 Dockerfile
$ docker-compose up -d
$ docker ps
CONTAINER ID   IMAGE                  COMMAND                  CREATED          STATUS          PORTS                                       NAMES
39f4c347a2da   web:1.0                "java -jar /app.jar …"   52 seconds ago   Up 50 seconds   0.0.0.0:8080->8080/tcp, :::8080->8080/tcp   my_compose-web-1
6d8ec9e73e2a   redis:alpine           "docker-entrypoint.s…"   52 seconds ago   Up 51 seconds   6379/tcp                                    my_compose-redis-1
$ docker network ls
NETWORK ID     NAME                   DRIVER    SCOPE
978e62f6ef2c   my_compose_default     bridge    local

:::color1

:::

$ curl 10.0.0.101:8080/hello
Hello, kubesphere, Thank you! views:1
$ curl 10.0.0.101:8080/hello
Hello, kubesphere, Thank you! views:2

docker-compose up --build
#重新构建镜像

1.8 Docker-compose 常用的命令

:::warning

• docker-compose -h —-> 查看帮助
• docker-compose up —-> 启动所有docker-compose服务
• <font style="color:#000000;">docker-compose up -d ---> 启动服务 docker-compose 服务，并后台运行</font>
• <font style="color:#000000;">docker-compose down ---> 停止并删除容器、网络、卷、镜像</font>
• docker-compose up —build —-> 重新构建项目镜像
• docker-compose exec yml里面的服务id —-> 进入容器实例内部 docker-compose exec <font style="color:#000000;">docker-compose.yml文件中写的服务id</font> /bin/bash
• docker-compose ps —-> 展示当前 docker-compose 编排过的运行的所有容器
• docker-compose top —-> 展示当前 docker-compose 编排过的容器进程
• docker-compose logs yml里面的服务id —-> 检查容器输出日志
• <font style="color:#000000;">docker-compose config ---> 检查配置</font>
• <font style="color:#000000;">docker-compose config -q ---> 检查配置，有问题才有输出</font>
• docker-compose restart —-> 重启服务
• docker-compose start —-> 启动服务
• docker-compose stop —-> 停止服务

:::

1.9 小总结：

• 工程：project
• 服务：services
• 容器：运行实例！

2 Docker Swarm

2.1 4台机器环境配置

查看自己的内核

$ uname -r
3.10.0-1160.el7.x86_64

查看版本信息

$ cat /etc/os-release
NAME="CentOS Linux"
VERSION="7 (Core)"
ID="centos"
ID_LIKE="rhel fedora"
VERSION_ID="7"
PRETTY_NAME="CentOS Linux 7 (Core)"
ANSI_COLOR="0;31"
CPE_NAME="cpe:/o:centos:centos:7"
HOME_URL="https://www.centos.org/"
BUG_REPORT_URL="https://bugs.centos.org/"
CENTOS_MANTISBT_PROJECT="CentOS-7"
CENTOS_MANTISBT_PROJECT_VERSION="7"
REDHAT_SUPPORT_PRODUCT="centos"
REDHAT_SUPPORT_PRODUCT_VERSION="7"

systemctl disable --now firewalld
#对于此测试，您需要两个可以相互通信的不同 Docker 主机。每个主机必须在两个 Docker 主机之间打开以下端口：
TCP 端口 2377
TCP 和 UDP 端口 7946
UDP 端口 4789
#设置此设置的一种简单方法是拥有两个 VM（本地或 AWS 等云提供商），每个 VM 都已安装并运行 Docker。
#如果您使用的是 AWS 或类似的云计算平台，最简单的配置是使用安全组，
#该安全组打开两台主机之间的所有传入端口以及来自客户端 IP 地址的 SSH 端口。
#若不关闭防火墙，则需要放通相关的端口
firewall-cmd --zone=public --add-port=2377/tcp --permanent
firewall-cmd --zone=public --add-port=7946/tcp --permanent
firewall-cmd --zone=public --add-port=7946/udp --permanent
firewall-cmd --zone=public --add-port=4789/tcp --permanent
firewall-cmd --zone=public --add-port=4789/udp --permanent
firewall-cmd --reload
setenforce 0
sed -i -r '/^SELINUX=/s@(.*)=(.*)@\1=disabled@g' /etc/selinux/config

2.2 安装步骤

curl -o /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-7.repo
yum install -y gcc gcc-c++

$ sudo yum remove docker \
                  docker-client \
                  docker-client-latest \
                  docker-common \
                  docker-latest \
                  docker-latest-logrotate \
                  docker-logrotate \
                  docker-engine

$ sudo yum install -y yum-utils

#设置镜像的仓库，默认是国外的
$ sudo yum-config-manager \
    --add-repo \
    https://download.docker.com/linux/centos/docker-ce.repo
#推荐使用阿里云的，速度快
$ sudo yum-config-manager \
  --add-repo \
  https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

#更新yum软件包的索引
$ yum makecache fast

#5.安装Docker相关的 Docker-ce社区版，ee则是企业版
$ sudo yum install -y \
  docker-ce docker-ce-cli containerd.io docker-compose-plugin

#启动Docker
$ systemctl enable --now docker

#查看Docker的信息
$ docker version
#判断Docker是否安装成功
#运行helloworld
$ sudo docker run hello-world
#查看镜像
$ docker images

$ systemctl stop docker
$ sudo yum remove -y \
  docker-ce docker-ce-cli containerd.io docker-compose-plugin
$ rm -rf /var/lib/docker

2.3 配置 Docker 镜像加速器

sudo mkdir -p /etc/docker
sudo tee /etc/docker/daemon.json <<-'EOF'
{
  "registry-mirrors": ["https://po13h3y1.mirror.aliyuncs.com","http://hub-mirror.c.163.com","https://mirror.ccs.tencentyun.com","http://f1361db2.m.daocloud.io"]
}
EOF
sudo systemctl daemon-reload
sudo systemctl restart docker

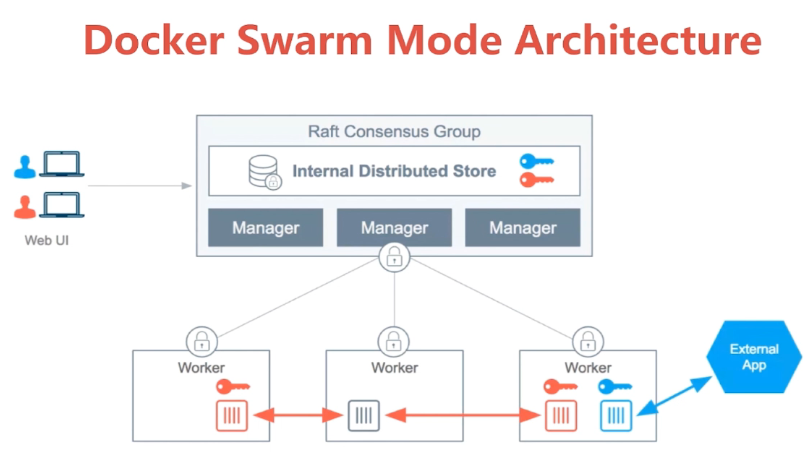

2.4 Docker Swarm 介绍

官方文档：https://docs.docker.com/engine/swarm/

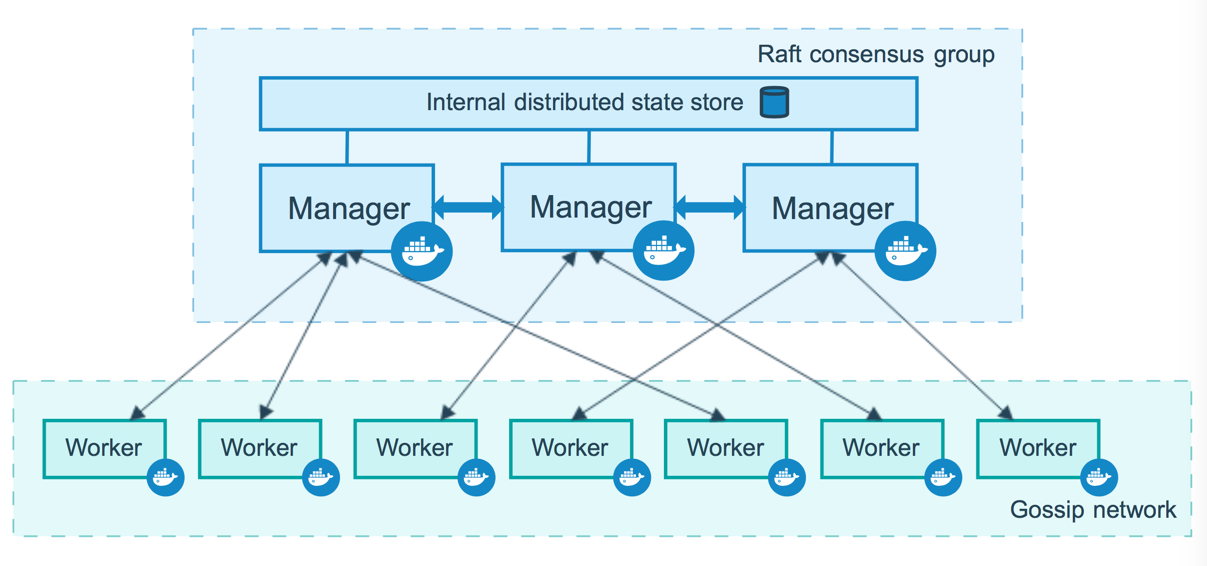

2.4.1 Docker Swarm 几个关键信息

1. Swarm

1. Node

1. Service

1. Task

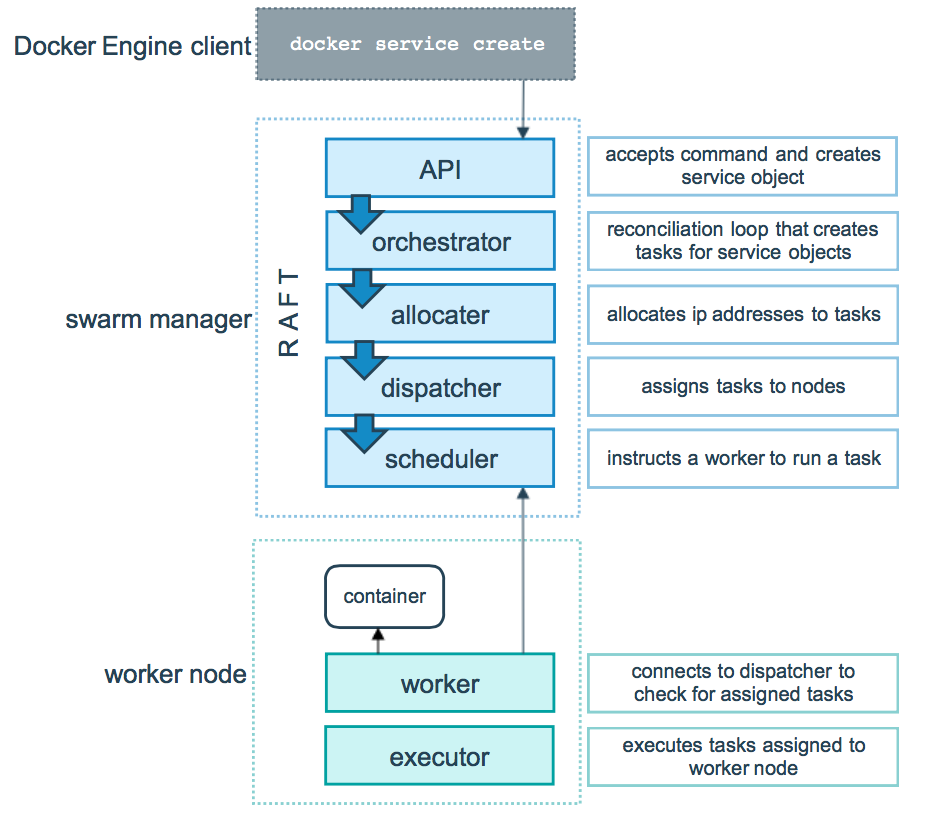

2.4.2 Docker Swarm 的命令使用方法

2.4.3 总结

• manager nodes，也就是管理节点
• worker nodes，也就是工作节点

• service是运行在worker nodes上的task的描述，service的描述包括使用哪个docker 镜像，以及在使用该镜像的容器中执行什么命令。

2.5 搭建 Swarm 集群

$ docker network ls
NETWORK ID     NAME      DRIVER    SCOPE
f8457b0dde69   bridge    bridge    local
7e2416a3754e   host      host      local
efedf7a831e1   none      null      local
#配置内核参数
$ cat >> /etc/sysctl.conf <<EOF
net.bridge.bridge-nf-call-ip6tables=1
net.bridge.bridge-nf-call-iptables=1
net.bridge.bridge-nf-call-arptables=1
net.ipv4.ip_forward=1
EOF
$ sysctl -p
$ systemctl restart network
#查看Swarm 帮助
$ docker swarm --help
Usage:  docker swarm COMMAND
Manage Swarm
Commands:
  ca          Display and rotate the root CA
  init        Initialize a swarm
  join        Join a swarm as a node and/or manager
  join-token  Manage join tokens
  leave       Leave the swarm
  unlock      Unlock swarm
  unlock-key  Manage the unlock key
  update      Update the swarm
Run 'docker swarm COMMAND --help' for more information on a command.
$ docker swarm init --help
Usage:  docker swarm init [OPTIONS]
Initialize a swarm
Options:
      --advertise-addr string                  Advertised address (format: <ip|interface>[:port])
      --autolock                               Enable manager autolocking (requiring an unlock key to start a stopped manager)
      --availability string                    Availability of the node ("active"|"pause"|"drain") (default "active")
      --cert-expiry duration                   Validity period for node certificates (ns|us|ms|s|m|h) (default 2160h0m0s)
      --data-path-addr string                  Address or interface to use for data path traffic (format: <ip|interface>)
      --data-path-port uint32                  Port number to use for data path traffic (1024 - 49151). If no value is set or
                                               is set to 0, the default port (4789) is used.
      --default-addr-pool ipNetSlice           default address pool in CIDR format (default [])
      --default-addr-pool-mask-length uint32   default address pool subnet mask length (default 24)
      --dispatcher-heartbeat duration          Dispatcher heartbeat period (ns|us|ms|s|m|h) (default 5s)
      --external-ca external-ca                Specifications of one or more certificate signing endpoints
      --force-new-cluster                      Force create a new cluster from current state
      --listen-addr node-addr                  Listen address (format: <ip|interface>[:port]) (default 0.0.0.0:2377)
      --max-snapshots uint                     Number of additional Raft snapshots to retain
      --snapshot-interval uint                 Number of log entries between Raft snapshots (default 10000)
      --task-history-limit int                 Task history retention limit (default 5)
#查看容器网络
$ docker network ls
NETWORK ID     NAME              DRIVER    SCOPE
0419346c0041   bridge            bridge    local
7e2416a3754e   host              host      local
lx0i51ag13ge   ingress           overlay   swarm
efedf7a831e1   none              null      local

# --autolock 启用管理器自动锁定(需要解锁钥匙才能启动已停止的管理器)
$ docker swarm init --advertise-addr 10.0.0.101 --autolock=false
Swarm initialized: current node (99uy33e0bqj9vpsgff5m8dhdo) is now a manager.
To add a worker to this swarm, run the following command:
    docker swarm join --token SWMTKN-1-20u795dhecf4hyuc8rqgmlhcb6d3rvwpn8a3rk3p3jsfilhvrq-c0shttrcji8oh9kqecq547zgl 10.0.0.101:2377
To add a manager to this swarm, run 'docker swarm join-token manager' and follow the instructions.

#docker-node1节点加入到 docker swarm 集群
docker-node1 $ docker swarm join --token SWMTKN-1-20u795dhecf4hyuc8rqgmlhcb6d3rvwpn8a3rk3p3jsfilhvrq-c0shttrcji8oh9kqecq547zgl 10.0.0.101:2377
This node joined a swarm as a worker.

#获取令牌(Master)
docker swarm join-token manager
#获取令牌(Worker)
docker swarm join-token worker

#只有 Manager 节点才能运行该命令
$ docker node ls
ID                            HOSTNAME        STATUS    AVAILABILITY   MANAGER STATUS   ENGINE VERSION
99uy33e0bqj9vpsgff5m8dhdo *   docker-master   Ready     Active         Leader           20.10.17
kizhvl3j9pyp35ac8b9olbyij     docker-node1    Ready     Active                          20.10.17
#普通节点运行会报错
$ docker node ls
Error response from daemon: This node is not a swarm manager. Worker nodes can't be used to view or modify cluster state. Please run this command on a manager node or promote the current node to a manager.

#在 Docker Swarm Manager 节点生成一串 Worker 令牌
$ docker swarm join-token worker
To add a worker to this swarm, run the following command:
    docker swarm join --token SWMTKN-1-20u795dhecf4hyuc8rqgmlhcb6d3rvwpn8a3rk3p3jsfilhvrq-c0shttrcji8oh9kqecq547zgl 10.0.0.101:2377
#docker-node2节点加入到 docker swarm 集群
docker-node2 $ docker swarm join --token SWMTKN-1-20u795dhecf4hyuc8rqgmlhcb6d3rvwpn8a3rk3p3jsfilhvrq-c0shttrcji8oh9kqecq547zgl 10.0.0.101:2377
#查看 Docker Swarm 集群节点情况
$ docker node ls
ID                            HOSTNAME        STATUS    AVAILABILITY   MANAGER STATUS   ENGINE VERSION
99uy33e0bqj9vpsgff5m8dhdo *   docker-master   Ready     Active         Leader           20.10.17
kizhvl3j9pyp35ac8b9olbyij     docker-node1    Ready     Active                          20.10.17
m23f84nx9fjjsplo3yjpqu61n     docker-node2    Ready     Active                          20.10.17

#在 Docker Swarm Manager 节点生成一串 Manager 令牌
$ docker swarm join-token manager
To add a manager to this swarm, run the following command:
    docker swarm join --token SWMTKN-1-20u795dhecf4hyuc8rqgmlhcb6d3rvwpn8a3rk3p3jsfilhvrq-el7umy9l5k946v874i5g33tn4 10.0.0.101:2377
#docker-node3节点加入到 docker swarm 集群
docker-node3 $ docker swarm join --token SWMTKN-1-20u795dhecf4hyuc8rqgmlhcb6d3rvwpn8a3rk3p3jsfilhvrq-el7umy9l5k946v874i5g33tn4 10.0.0.101:2377
#查看 Docker Swarm 集群节点情况(docker-master | docker-node3均可以运行)
$ docker node ls
ID                            HOSTNAME        STATUS    AVAILABILITY   MANAGER STATUS   ENGINE VERSION
99uy33e0bqj9vpsgff5m8dhdo     docker-master   Ready     Active         Leader           20.10.17
kizhvl3j9pyp35ac8b9olbyij     docker-node1    Ready     Active                          20.10.17
m23f84nx9fjjsplo3yjpqu61n     docker-node2    Ready     Active                          20.10.17
23pzy3giz3swnx4z41iipgxn6 *   docker-node3    Ready     Active         Reachable        20.10.17

#两台Manager节点和两个Worker节点
#集群其实至少要三台Manager节点(要确保大多数的情况)，即奇数个Manager节点
$ docker node ls
ID                            HOSTNAME        STATUS    AVAILABILITY   MANAGER STATUS   ENGINE VERSION
99uy33e0bqj9vpsgff5m8dhdo *   docker-master   Ready     Active         Leader           20.10.17
kizhvl3j9pyp35ac8b9olbyij     docker-node1    Ready     Active                          20.10.17
m23f84nx9fjjsplo3yjpqu61n     docker-node2    Ready     Active                          20.10.17
23pzy3giz3swnx4z41iipgxn6     docker-node3    Ready     Active         Reachable        20.10.17

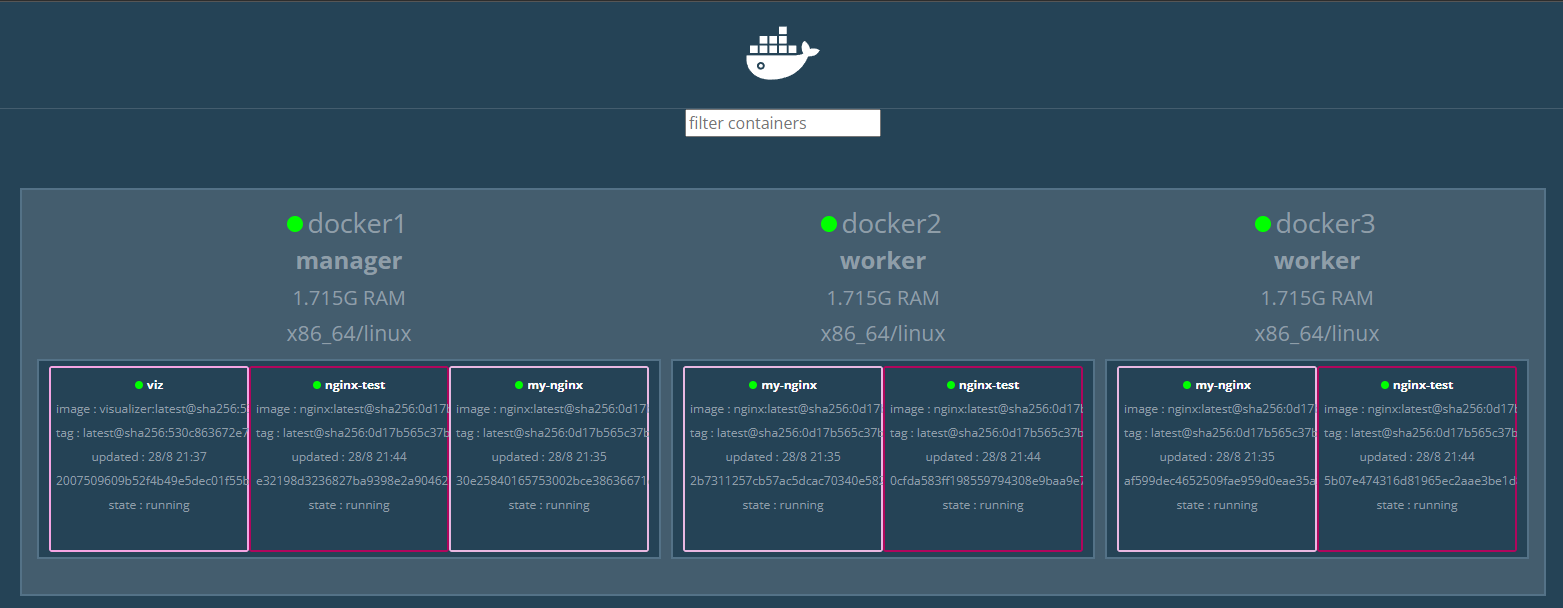

2.5.1 部署 Docker Swarm 健康服务

#拉取镜像
docker pull dockersamples/visualizer
#部署监控服务 (#端口不能冲突)
docker service create --name viz \
--publish 8080:8080/tcp \
--constraint=node.role==manager \
--mount=type=bind,src=/var/run/docker.sock,dst=/var/run/docker.sock \
dockersamples/visualizer

2.5.2 部署 Portainer 图形化集群管理工具

Portainer 官方站点

1. 容错系统中的值达成一致。
2. 通过领导人选举过程相互排斥
3. 集群成员管理
4. 全局一致的对象排序和 CAS（比较和交换）

#docker-master机器停止docker服务
$ systemctl stop docker
Warning: Stopping docker.service, but it can still be activated by:
  docker.socket
docker-node3 $ docker node ls
Error response from daemon: rpc error: code = DeadlineExceeded desc = context deadline exceede

#docker-master机器开启docker服务
$ systemctl start docker

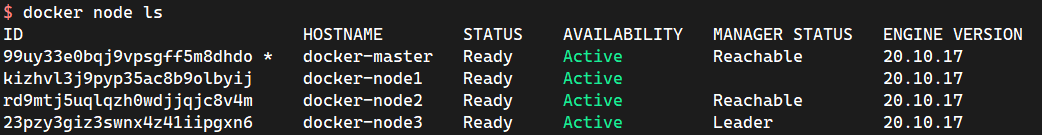

#可以看到docker-master节点状态是Reachable
#而docker-node3节点状态是Leader
$ docker node ls
ID                            HOSTNAME        STATUS    AVAILABILITY   MANAGER STATUS   ENGINE VERSION
99uy33e0bqj9vpsgff5m8dhdo *   docker-master   Ready     Active         Reachable        20.10.17
kizhvl3j9pyp35ac8b9olbyij     docker-node1    Ready     Active                          20.10.17
m23f84nx9fjjsplo3yjpqu61n     docker-node2    Ready     Active                          20.10.17
23pzy3giz3swnx4z41iipgxn6     docker-node3    Ready     Active         Leader           20.10.17
#现在将docker-node2节点设置为Manager节点
docker-node2 $ docker swarm leave
Node left the swarm.
$ docker node ls
ID                            HOSTNAME        STATUS    AVAILABILITY   MANAGER STATUS   ENGINE VERSION
99uy33e0bqj9vpsgff5m8dhdo     docker-master   Ready     Active         Reachable        20.10.17
kizhvl3j9pyp35ac8b9olbyij     docker-node1    Ready     Active                          20.10.17
#docker-node2在集群中状态是 Down
m23f84nx9fjjsplo3yjpqu61n     docker-node2    Down      Active                          20.10.17
23pzy3giz3swnx4z41iipgxn6 *   docker-node3    Ready     Active         Leader           20.10.17
#删除该Down状态的节点信息
$ docker node rm m23f84nx9fjjsplo3yjpqu61n
m23f84nx9fjjsplo3yjpqu61n
#在Manager节点上生成加入集群的Manager令牌
$ docker swarm join-token manager
To add a manager to this swarm, run the following command:
    docker swarm join --token SWMTKN-1-20u795dhecf4hyuc8rqgmlhcb6d3rvwpn8a3rk3p3jsfilhvrq-el7umy9l5k946v874i5g33tn4 10.0.0.104:2377
#docker-node2以 Manager 身份加入到集群中
docker-node2 $ docker swarm join --token SWMTKN-1-20u795dhecf4hyuc8rqgmlhcb6d3rvwpn8a3rk3p3jsfilhvrq-el7umy9l5k946v874i5g33tn4 10.0.0.104:2377
#再次查看Docker Swarm 节点状态
$ docker node ls
ID                            HOSTNAME        STATUS    AVAILABILITY   MANAGER STATUS   ENGINE VERSION
99uy33e0bqj9vpsgff5m8dhdo     docker-master   Ready     Active         Reachable        20.10.17
kizhvl3j9pyp35ac8b9olbyij     docker-node1    Ready     Active                          20.10.17
rd9mtj5uqlqzh0wdjjqjc8v4m     docker-node2    Ready     Active         Reachable        20.10.17
23pzy3giz3swnx4z41iipgxn6 *   docker-node3    Ready     Active         Leader           20.10.17
#现在就是三主一从的环境

#docker-master机器停止docker服务
$ systemctl stop docker
Warning: Stopping docker.service, but it can still be activated by:
  docker.socket
#管理节点的操作依旧可以使用
docker-node3 $ docker node ls
ID                            HOSTNAME        STATUS    AVAILABILITY   MANAGER STATUS   ENGINE VERSION
99uy33e0bqj9vpsgff5m8dhdo     docker-master   Ready     Active         Unreachable      20.10.17
kizhvl3j9pyp35ac8b9olbyij     docker-node1    Ready     Active                          20.10.17
rd9mtj5uqlqzh0wdjjqjc8v4m     docker-node2    Ready     Active         Reachable        20.10.17
23pzy3giz3swnx4z41iipgxn6 *   docker-node3    Ready     Active         Leader           20.10.17
#docker-node2机器停止docker服务
docker-node2 $ systemctl stop docker
Warning: Stopping docker.service, but it can still be activated by:
  docker.socket
docker-node3 $ docker node ls
Error response from daemon: rpc error: code = DeadlineExceeded desc = context deadline exceeded

#重新恢复Docker Swarm 的集群状态
$ systemctl restart docker

2.7 Docker Swarm 体会

#使用 docker 创建一个负载均衡服务 service
$ docker service --help
Usage:  docker service COMMAND
Manage services
Commands:
  create      Create a new service
  inspect     Display detailed information on one or more services
  logs        Fetch the logs of a service or task
  ls          List services
  ps          List the tasks of one or more services
  rm          Remove one or more services
  rollback    Revert changes to a service's' configuration
  scale       Scale one or multiple replicated services
  update      Update a service
Run 'docker service COMMAND --help' for more information on a command.
# docker swarm service 特性：
#创建服务，动态扩展服务，动态更新服务，日志等

#容器启动！不具有扩缩容的能力
$ docker run -it --name my-nginx nignx
#服务！具有扩缩容的能力，滚动更新！

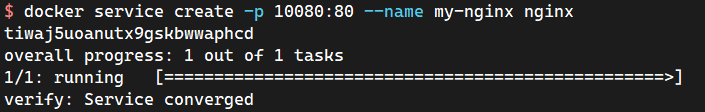

$ docker service create -p 10080:80 --name my-nginx nginx
tiwaj5uoanutx9gskbwwaphcd
overall progress: 1 out of 1 tasks
1/1: running   [==================================================>]
verify: Service converged

#docker service 需要先做swarm集群
#查看docker service服务列表
$ docker service ls
ID             NAME       MODE         REPLICAS   IMAGE          PORTS
tiwaj5uoanut   my-nginx   replicated   1/1        nginx:latest   *:10080->80/tcp
#查看服务 REPLICAS 副本数
#查看 my-nginx 服务在哪个节点上及状态：
$ docker service ps my-nginx
ID             NAME         IMAGE          NODE           DESIRED STATE   CURRENT STATE                ERROR     PORTS
w9nlgl140jb0   my-nginx.1   nginx:latest   docker-node2   Running         Running about a minute ago
#查看详细信息
$ docker service inspect my-nginx
#可以在Worker节点上查看Docker进程
docker-node2 $ docker ps
CONTAINER ID   IMAGE          COMMAND                  CREATED         STATUS         PORTS     NAMES
0c7c9f65a519   nginx:latest   "/docker-entrypoint.…"   5 minutes ago   Up 5 minutes   80/tcp    my-nginx.1.w9nlgl140jb0qkzfr0gttcv41

#方法一：使用 docker service scale 进行扩容
$ docker service scale --help
Usage:  docker service scale SERVICE=REPLICAS [SERVICE=REPLICAS...]
Scale one or multiple replicated services
Options:
  -d, --detach   Exit immediately instead of waiting for the service to converge
$ docker service scale my-nginx=3
my-nginx scaled to 3
overall progress: 3 out of 3 tasks
1/3: running   [==================================================>]
2/3: running   [==================================================>]
3/3: running   [==================================================>]
verify: Service converged
#扩容完成后，查看扩容情况
$ docker service ls
ID             NAME       MODE         REPLICAS   IMAGE          PORTS
tiwaj5uoanut   my-nginx   replicated   3/3        nginx:latest   *:10080->80/tcp
#已经创建了多个副本数
$ docker service ps my-nginx
ID             NAME         IMAGE          NODE            DESIRED STATE   CURRENT STATE                ERROR     PORTS
w9nlgl140jb0   my-nginx.1   nginx:latest   docker-node2    Running         Running 8 minutes ago
nckmn3z21ijb   my-nginx.2   nginx:latest   docker-master   Running         Running about a minute ago
6vd1emspxxtr   my-nginx.3   nginx:latest   docker-node3    Running         Running about a minute ago
#方法二：使用 docker service update --replicas [int] 进行扩容
$ docker service update --replicas 5 my-nginx
my-nginx
overall progress: 5 out of 5 tasks
1/5: running   [==================================================>]
2/5: running   [==================================================>]
3/5: running   [==================================================>]
4/5: running   [==================================================>]
5/5: running   [==================================================>]
verify: Service converged
#扩容完成后，查看扩容情况
$ docker service ls
ID             NAME       MODE         REPLICAS   IMAGE          PORTS
tiwaj5uoanut   my-nginx   replicated   5/5        nginx:latest   *:10080->80/tcp
$ docker service ps my-nginx
ID             NAME         IMAGE          NODE            DESIRED STATE   CURRENT STATE            ERROR     PORTS
w9nlgl140jb0   my-nginx.1   nginx:latest   docker-node2    Running         Running 9 minutes ago
nckmn3z21ijb   my-nginx.2   nginx:latest   docker-master   Running         Running 2 minutes ago
6vd1emspxxtr   my-nginx.3   nginx:latest   docker-node3    Running         Running 2 minutes ago
w8phrrpvxrb4   my-nginx.4   nginx:latest   docker-node1    Running         Running 21 seconds ago
tf4m0pcr5yvh   my-nginx.5   nginx:latest   docker-node1    Running         Running 21 seconds ago
#update 只能扩容。缩容是停止容器而不是rm容器

$ curl 10.0.0.101:10080
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>
<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>
<p><em>Thank you for using nginx.</em></p>
</body>
</html>
#云服务器可以安全组放通后，可以直接使用(虚拟机可能会出现一些问题)

2.7.1 Docker Swarm 网络的坑

统一的判断：

1. 服务器的防火墙有没有关闭。也可以放通相关的 Docker Swarm 集群端口

#需要放通的端口有：
#对于此测试，您需要两个可以相互通信的不同 Docker 主机。Docker 主机之间打开以下端口：
TCP 端口 2377
TCP 和 UDP 端口 7946
UDP 端口 4789
#设置此设置的一种简单方法是拥有两个 VM（本地或 AWS 等云提供商），每个 VM 都已安装并运行 Docker。
#如果您使用的是 AWS 或类似的云计算平台，最简单的配置是使用安全组，
#该安全组打开两台主机之间的所有传入端口以及来自客户端 IP 地址的 SSH 端口。
#若不关闭防火墙，则需要放通相关的端口
firewall-cmd --zone=public --add-port=2377/tcp --permanent
firewall-cmd --zone=public --add-port=7946/tcp --permanent
firewall-cmd --zone=public --add-port=7946/udp --permanent
firewall-cmd --zone=public --add-port=4789/tcp --permanent
firewall-cmd --zone=public --add-port=4789/udp --permanent
firewall-cmd --reload

1. 服务器的主机名需要设置的有意义并且没有冲突
2. 需要确认的是服务器的网段是在哪个网段。Docker Swarm 默认服务的 Overlay 网络是在 10 网段，很容易与现网的网段造成冲突。所以服务器网段尽量不要设置成 10 网段的情况，但是一般已经服务器网络无法修改，那么就需要修改 Docker Swarm 默认的 Overlay 网络。（一般以上三点就可以排查出”为什么 Docker Swarm 部署的服务，集群各节点无法正常通信的情况”）

:::info 南北向：主要用于访问外部网络。通过eht1网卡，走veth的docker_gwbridge网络，根据NAT把容器地址转换成主机地址，访问到外部网络。

东西向：用于集群之间的网络访问。192.168.200.10上的容器通过eht0访问overlay的网络mynet，将原始数据加一个VXLAN的头，封装成数据包，这时会原始地址就是192.168.200.10，目标IP地址192.168.200.11，通过这个管道发送到目标机器上，再通过overlay网络的mynet接收解封，发送到192.168.200.11的容器上。

集群的两个节点之间 10.0.1.8 - > 10.0.1.9 转换后两台机器 192.168.200.10 -> 192.168.200.11。

:::

2.8 概念总结

1. Docker Engine集成集群管理

1. 去中心化设计

1. 扩容缩容

1. 期望状态协调

1. 多主机网络

1. 服务发现

1. 负载均衡

1. 安全传输

1. 滚动更新

2.9 工作模式

Node 节点

Service

任务与调度

swarm manager:
  -- 1、API:这个请求直接由Swarm manager的API进行接收，接收命令并创建服务对象。
  -- 2、orchestrator:为服务创建一个任务。
  -- 3、allocater:为这个任务分配IP地址。
  -- 4、dispatcher:将任务分配到指定的节点。
  -- 5、scheduler:在该节点中下发指定命令。
worker node:接收manager任务后去运行这个任务。
  -- 1、container:创建相应的容器。
  -- 2、worker:连接到调度程序以检查分配的任务
  -- 3、executor:执行分配给工作节点的任务

服务副本与全局服务

• Replicated services
  可以指定运行相同任务的数量。例如，你决定部署三个 HTTP 实例的副本，每个提供相同的内容。
• global services
  在每个节点上运行一个相同的任务。不需要预先指定任务的数量。每次增加一个节点到 swarm 中，协调器就会创建一个任务，然后调度器把任务分配给新节点。

--mode string
service mode (replicated or globa1) (default "replicated")
docker service create --mode replicated --name mytom tomcat:7          #默认的
docker service create --mode global --name haha alpine ping baidu.com
#场景?日志收集
#每一个节点有自己的日志收集器，过滤。把所有日志最终再传给日志中心
#服务监控，状态性能。

2.10 网络模式

• Overlay ：传统网络架构叠加虚拟化技术模式
• Ingress ：特殊的 Overlay 网络，具有负载均衡的网络。这个网络用于将服务暴露给外部访问，docker swarm就是通过它实现的routing mesh（将外部请求路由到不同主机的容器）。
• docker_gwbridge 为使用多主机群覆盖网络的所有容器和任务提供默认网关功能。它是在每个 Docker 主机上创建的，当 Docker 主机加入集群时创建。

docker_gwbridge 是一个本地桥接网络，在以下两种情况会自动创建：

• 初始化或者加入一个 swarm 集群时，用来在不同 hosts 主机的不同节点间进行通信；
• 在容器中的所有网络都不能访问外部时，Docker 会将 docker_gwbridge 网络加入到容器中，用来访问外部网络或者其他的集群节点。
• 容器可以连接到宿主机。

第一是外部如何访问部署运行在swarm集群内的服务，可以称之为 入方向 流量，在swarm里我们通过 ingress 来解决

第二是部署在swarm集群里的服务，如何对外进行访问，这部分又分为两块：

• 第一，东西向流量 ，也就是不同swarm节点上的容器之间如何通信，swarm通过 overlay 网络来解决；
• 第二，南北向流量 ，也就是swarm集群里的容器如何对外访问，比如互联网，这个是 Linux bridge + iptables NAT 来解决的

南北向：主要用于访问外部网络。通过eht1网卡，走veth的docker_gwbridge网络，根据NAT把容器地址转换成主机地址，访问到外部网络。

东西向：用于集群之间的网络访问。192.168.200.10上的容器通过eht0访问overlay的网络mynet，将原始数据加一个VXLAN的头，封装成数据包，这时会原始地址就是192.168.200.10，目标IP地址192.168.200.11，通过这个管道发送到目标机器上，再通过overlay网络的mynet接收解封，发送到192.168.200.11的容器上。

集群的两个节点之间 10.0.1.8 - > 10.0.1.9 转换后两台机器 192.168.200.10 -> 192.168.200.11

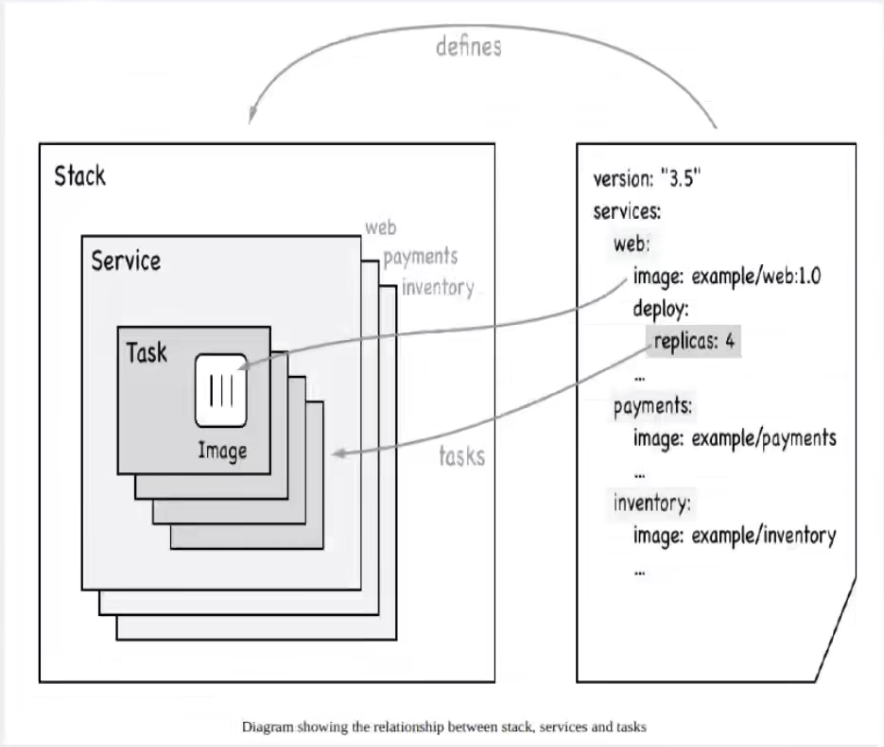

3 Docker Stack

之前学的docker-compose.yml 就是一个单机版的多应用服务启动脚本.
那么docker stack 就是个集群版本的多应用服务启动脚本,语法和compose基本相同.
docker stack 是基于cluster集群模式，发布服务的一个功能。
docker stack 有如下几个命令
docker stack deploy 发布或者更新一个stack
docker stack list 获取所有stack
docker stack ps 列出stack中运行的task
docker stack services 列出stack中的服务
docker stack rm 移除stack

#单机
docker-compose up -d docker-compose.yml
#集群
docker stack deploy --compose-file docker-compose.yml
#docker-compose.yml 文件
version: '3'
services:
  web:
    image: wordpress
    ports:
      - 8080:80
    environment:
      WORDPRESS_DB_HOST: mysql
      WORDPRESS_DB_PASSWORD: root
    networks:
      - my-network
    depends_on:
      - mysql
    deploy:
      mode: replicated
      replicas: 3
      restart_policy:
        condition: on-failure
        delay: 5s
        max_attempts: 3
      update_config:
        parallelism: 1
        delay: 10s
  mysql:
    image: mysql:5.7
    environment:
      MYSQL_ROOT_PASSWORD: root
      MYSQL_DATABASE: wordpress
    volumes:
      - mysql-data:/var/lib/mysql
    networks:
      - my-network
    deploy:
      mode: global
      placement:
        constraints:
          - node.role == manager
volumes:
  mysql-data:
networks:
  my-network:
    driver: overlay

4 Docker Secret

敏感数据包括密码、私钥、证书及其它所有不能以明文的形式在网络上传输，或者是不能保存在各种文件中的数据，例如Dokerfile、image等。从docker 1.13开始，可以通过secret功能集中的保存与分发这些敏感数据，一个secret只允许被授权的服务在运行的时候访问，另外只有在集群模式下才能使用secret功能。docker以加密的形式保存与传输敏感数据，并且敏感数据会以分布式的形式存储在集群中的所以manager节点上，以提高可用性。

当对一个新建立的或者是运行中的service进行某个secret的授权时，docker会在内存中模拟一个文件，然后将解密后的数据放入文件中，并mount这个文件到容器的文件系统中，默认目录是/run/secrets/。可以在任何时候对一个服务进行授权、撤销操作。

docker secret同时也可以用来管理普通的配置项，但是从Docker 17.06开始，提供了专门用于管理非敏感数据的config。两者的区别是secret用的是RAM来模拟文件系统保存敏感数据，使用敏感数据的容器是只读的。而config则直接使用普通的文件系统存储非敏感数据。

$ docker secret --help
Usage:  docker secret COMMAND
Manage Docker secrets
Commands:
  create      Create a secret from a file or STDIN as content
  inspect     Display detailed information on one or more secrets
  ls          List secrets
  rm          Remove one or more secrets
Run 'docker secret COMMAND --help' for more information on a command.

5 Docker Config

$ docker config --help
Usage:  docker config COMMAND
Manage Docker configs
Commands:
  create      Create a config from a file or STDIN
  inspect     Display detailed information on one or more configs
  ls          List configs
  rm          Remove one or more configs
Run 'docker config COMMAND --help' for more information on a command.
