最近 Rancher v2.7.4 发布了，作为一个安全更新版本，也让大家对软件供应链安全多了一份思考。本文将围绕其中比较流行的容器镜像安全管理进行探讨和实践。

1 运行环境介绍

软件/操作系统 版本
Rancher v2.7.4
Host OS: openEuler 22.03-LTS-SP1
K8s: RFO v1.26.5+rfor1
cosign v2.0.2
Harbor v2.8.2
Client OS: MacOS 13.4
Kubewarden v1.6.0
本次实践将使用最新版 Rancher v2.7.4 作为 K8s 集群管理工具。在此之上可安装 Kubewarden UI 作为可视策略管理工具。整体运行架构以及流程如下：

[Docker] 容器镜像安全管理探索 - 图1

使用 RFO 分发版作为本次下游 K8s 集群，RFO 为 Rancher for openEuler 的简称，是一个基于 openEuler 基础镜像的 RKE2 分发版。同时我们使用 openEuler 作为本次 K8s 的 Host OS，与 RFO 适配性更佳。 RFO 介绍与 Quick Start 请点击：https://gitee.com/openeuler/community/tree/master/sig/sig-rfo 本次使用 Harbor + cosign + Kubewarden 的组合，对容器镜像进行存储/签名/验证操作，cosign 与 harbor v2.5.0+版本有较好的兼容性，能直接在 harbor UI 上看到 cosign 证书配置。经测试 Harbor v2.1.1 版本也可使用 cosign 进行签名，只是 Harbor UI 上显示不太直观。

2 环境准备

  • Harbor 安装请参考官网文档1，请尽量使用 https 方式让 Harbor 对外提供服务，并使用可信的证书减少配置步骤。在本次实践当中，我们使用一个免费可信证书来规避此问题。
  • cosign 安装参考官方文档2，本次使用的是 go install github.com/sigstore/cosign/v2/cmd/cosign@latest 的方式安装。
  • RFO 参考上文的 quick 地址，本次准备环境使用 1 master + 1 worker 的集群，机器规格都是 4c8g，确保有足够的资源运行所需组件。
  • Rancher 使用 Docker run 方式启动，并将 RFO 集群使用 import 方式纳管到 Rancher 中。

Kubewarden 安装

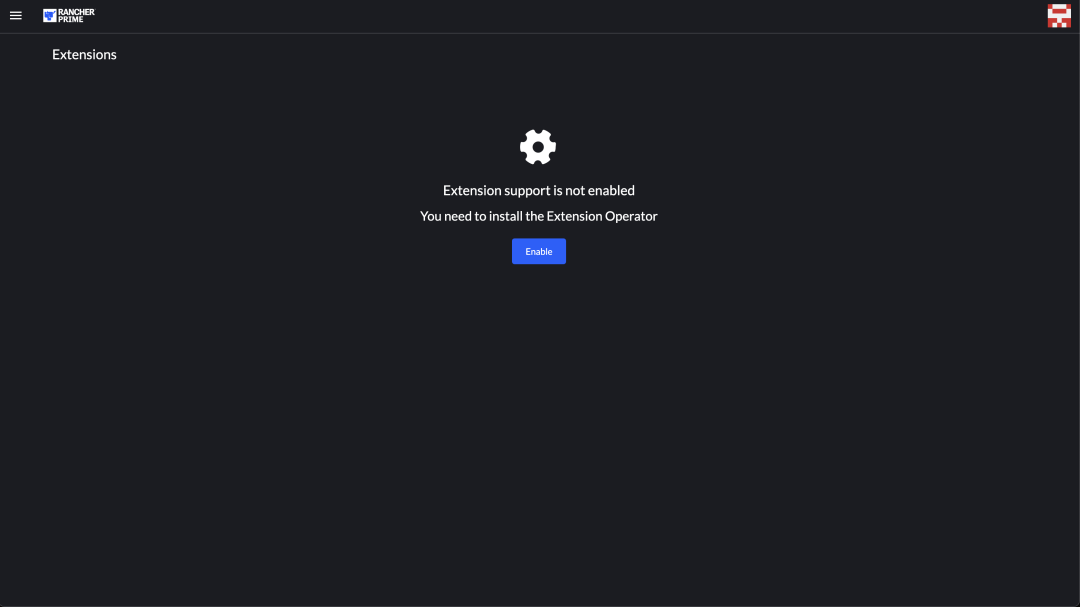

Kubewarden 是一个开源项目，它是针对 Kubernetes 平台的策略引擎。它的目标是通过策略即代码的方式，为 Kubernetes 集群提供强大的安全性和策略控制功能。Kubewarden 可以帮助管理员和开发人员定义和实施各种策略，以确保应用程序和基础设施的安全性和合规性。 首先，我们需要在 Rancher 开启 extension 以及安装 Kubewarden 插件，从左侧菜单进入 Configuration -> Extensions

[Docker] 容器镜像安全管理探索 - 图2

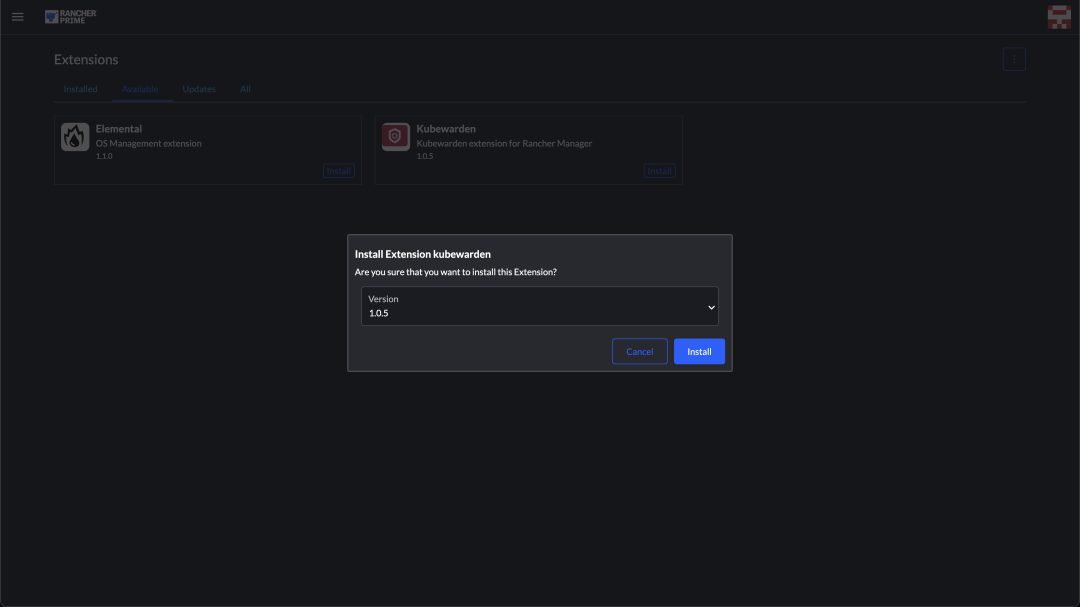

开启 Extensions 后，在 Available 选项卡中，找到 Kubewarden 进行安装：

[Docker] 容器镜像安全管理探索 - 图3

PS：安装时，如果是国内的环境，容易出现安装插件失败的情况，可以使用以下操作进行修复
进入 local 集群的 workload 页面，编辑 cattle-ui-plugin-system 命名空间下 ui-plugin-operator 工作负载配置

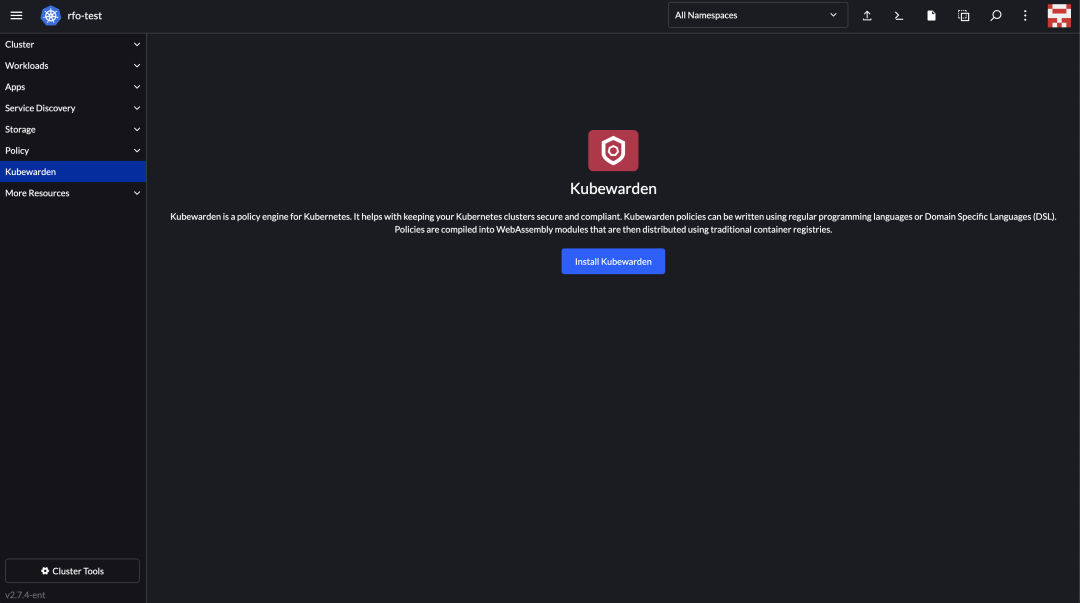

在 Pod 选项卡中，修改 Networking 配置，添加 Host Aliases，配置：185.199.110.133 raw.githubusercontent.com并保存，这样能减少国内 Github 相关域名被 DNS 污染的问题。 安装成功后，刷新页面，并进入下游 RFO 集群管理页面，左侧菜单出现 Kubewarden 管理页面。

[Docker] 容器镜像安全管理探索 - 图4

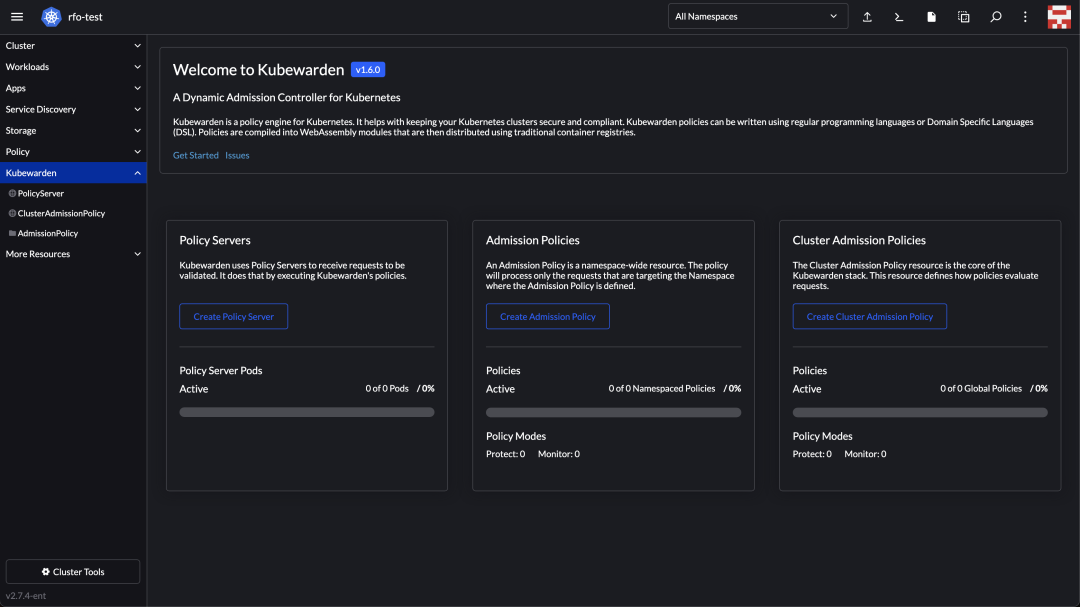

并根据 Kubewarden 安装指引安装 Kubewarden，这个过程需要安装 cert-manager，将 Kubewarden 的 charts repo 添加到 Rancher 中，并在集群中安装 Kubewarden APP。安装成功后，集群中 Kubewarden 页面如下：

[Docker] 容器镜像安全管理探索 - 图5

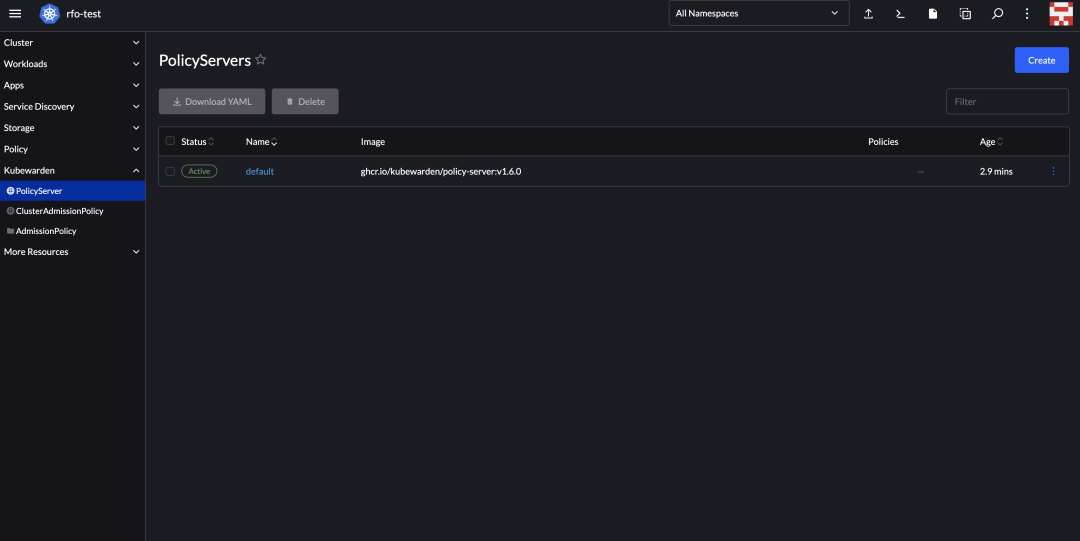

根据提示安装 default-policy-server，这个默认 policy-server 将会使用 validatingwebhookconfigurations 以及 mutatingwebhookconfigurations 进行策略应用。

[Docker] 容器镜像安全管理探索 - 图6

3 镜像构建推送并验证

整个镜像推送验证的环节包括：
  • 使用 cosign 创建镜像签名密钥
  • 在 Kubewarden 界面中，创建镜像签名验证策略
  • 构建镜像并推送到镜像仓库中
  • 对镜像使用 cosign 签名并推送
  • 在集群中部署镜像

cosign 创建签名密钥

参考文档3，这次我们使用 k8s secret 作为 cosign 的 kms provider，使用以下命令创建密钥：
  1. # 创建 cosign namespace
  2. kubectl create ns cosign
  3. # 使用cosign 创建 key，并存储在 k8s secret中，通过 COSIGN_PASSWORD 指定证书密码，此处为了简化操作，使用了空密码，请在应用时使用密码加强管理
  4. COSIGN_PASSWORD= cosign generate-key-pair k8s://cosign/imagekey
  5. # 通过kubectl 查看secret是否创建成功
  6. kubectl get secret -n cosign imagekey
  7. # NAME       TYPE     DATA   AGE
  8. # imagekey   Opaque   3      2m46s
正常情况下，公钥会同时保存在运行目录下的 cosign.pub 文件中。

在 Kubewarden 中创建策略

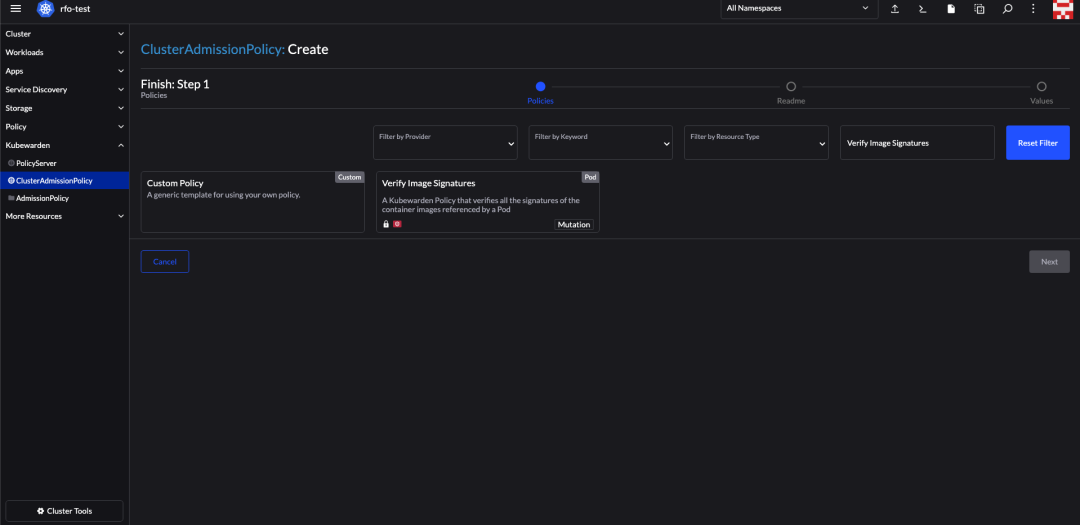

进入集群下的 Kubewarden 菜单下 ClusterAdmissionPolicy 页面，点击 Create 进入创建页面，查找 Verify Image Signatures：

[Docker] 容器镜像安全管理探索 - 图7

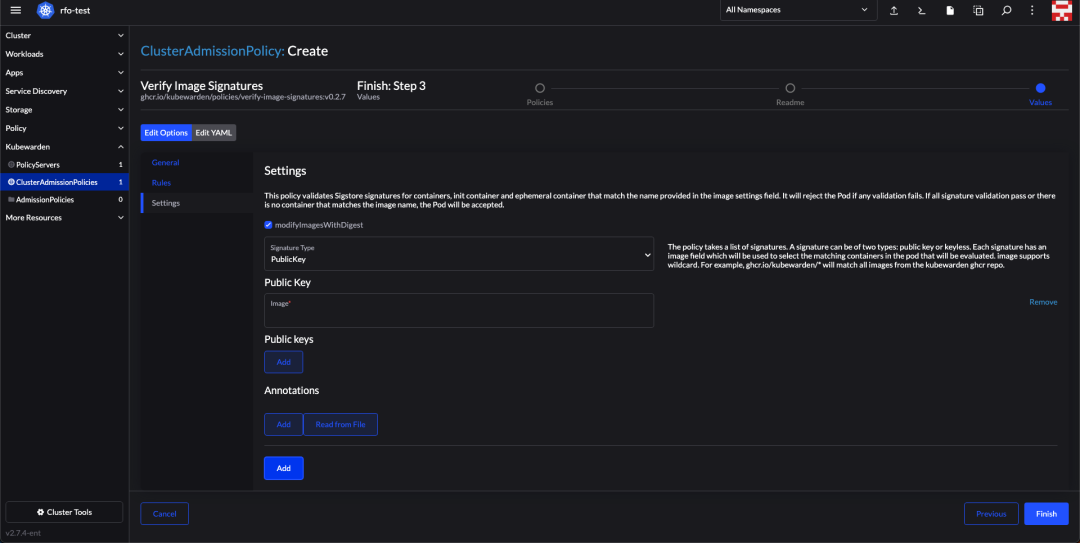

PS: 在第一次进入时，可能无法看到 artifacthub 中 kubewarden 策略，可以根据页面提示，添加 artifacthub.io 到访问白名单即可查询到配置。 选择 Verify Image Signatures 策略之后，在 General 中填写 Name image-validate，然后切换到 Settings 配置页面中，修改 Signature Type 为 PublicKey：

[Docker] 容器镜像安全管理探索 - 图8

在 Public Key 下点击 Add 之后，出现 image 输入框，此处需要输入镜像匹配名称，本次填写为 yuxing-test.cnrancher.com/test/*，其中 yuxing-test.cnrancher.com 是本次测试使用的 Harbor 域名，test 为镜像所在项目。

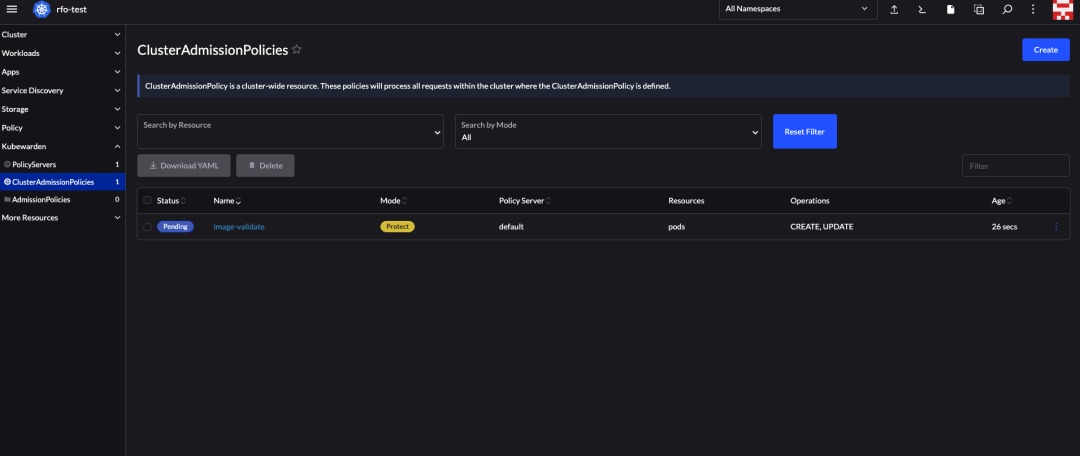

在 Public Keys 下添加我们的证书公钥，内容可以在cosign 创建签名密钥 中找到。输入完成后，点击 Finish 创建完成。 创建完成后，回到 ClusterAdmissionPolicies 列表页面，我们可以看到刚创建的 policy 状态：

[Docker] 容器镜像安全管理探索 - 图9

等待 Policy 状态为 Active 后生效，过程中 default-policy-server 会重启进行重新配置。若规则配置有问题，可以通过 kubectl get po -n cattle-kubewarden-system 找到 policy-server 并查看日志确认问题。

构建镜像并推送到镜像仓库中

本次简化构建镜像过程，使用 alpine:3.18.0 作为测试目标。
  1. # pull alpine image
  2. docker pull alpine:3.18.0
  3. # retag it to our registry
  4. docker tag $DIGEST yuxing-test.cnrancher.com/test/alpine:3.18.0
  5. # push to registry
  6. docker push yuxing-test.cnrancher.com/test/alpine:3.18.0
使用 cosign 对镜像进行签名：
  1. # get the digest of alpine image, it should be only to diegst for this image and the one we need should be index to 1
  2. IMAGE_DIGEST=`docker inspect --format='{{index .RepoDigests 1}}' yuxing-test.cnrancher.com/test/alpine:3.18.0`
  3. # sign image with key stored in k8s, --tlog-upload=false is aim to not upload transparency log to sigstore server.
  4. cosign sign --key k8s://cosign/imagekey --tlog-upload=false ${IMAGE_DIGEST}
  5. # Pushing signature to: yuxing-test.cnrancher.com/test/alpine

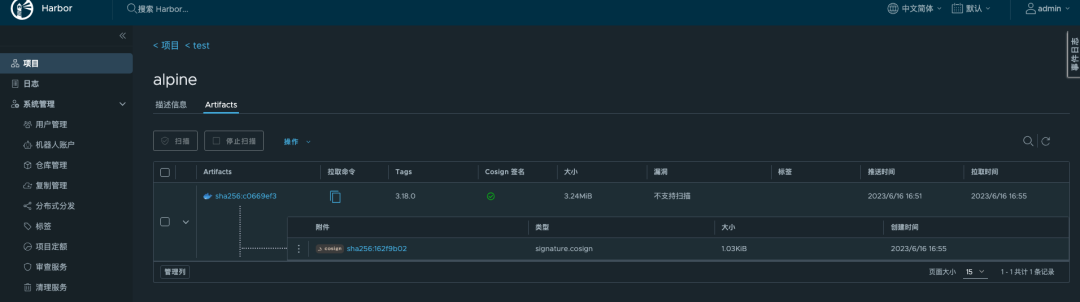

签名完成后，可以登录到 Harbor，查看该镜像的签名情况：

[Docker] 容器镜像安全管理探索 - 图10

同时我们推送 alpine:3.17.0 镜像到镜像仓库中但不进行 cosign 签名。
  1. docker pull alpine:3.17.0
  2. docker tag alpine:3.17.0 yuxing-test.cnrancher.com/test/alpine:3.17.0
  3. docker push yuxing-test.cnrancher.com/test/alpine:3.17.0

在集群中部署镜像

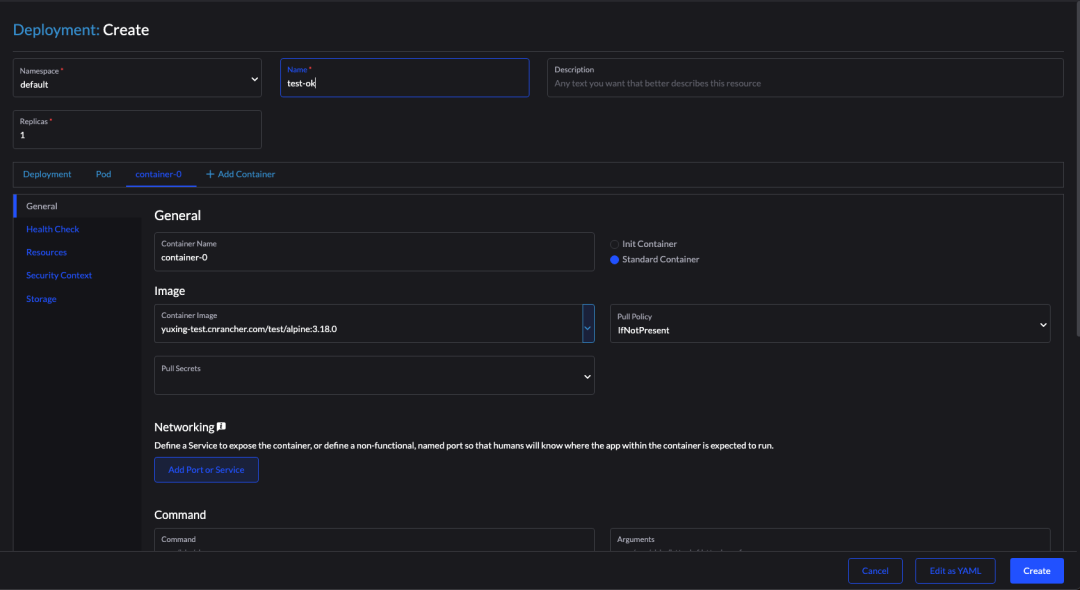

我们在 Rancher UI 上，进入集群管理页面，使用 yuxing-test.cnrancher.com/test/alpine:3.18.0 镜像创建 deployment：

[Docker] 容器镜像安全管理探索 - 图11

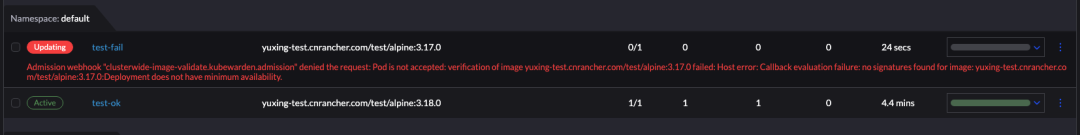

点击创建后，成功部署，并注意到镜像名称被修改为只用 digest 的格式。 然后我们使用没有签名的 alpine:3.17.0 镜像创建 deployment，在创建后，会提示由于无签名而无法创建 pod：

[Docker] 容器镜像安全管理探索 - 图12

如果我们对 Verify Image Signatures 规则进行调整/升级，并应用到 Deployment/StatefulSet/DaemonSet 等类型上，则会在创建该类型资源时提示错误。 至此，我们完成了整个镜像的构建、签名和部署。

4 总结与思考

镜像签名的场景，可以应用在容器供应链安全的保障上，增强镜像来源的可信程度，在以下场景能发挥巨大的作用：
  • 使用镜像签名对生产环境进行保护，只部署已签名的镜像，减少镜像从其他环境误操作导致进入生产环境的问题。
  • 对引入的开源镜像进行可信扫描并签名，进行镜像准入核查。
  • 使用签名结合 SBOM(Software Bill of Materials)文档，增强对镜像中的软件进行溯源和审计的能力。
在引入签名的同时，也会带来额外的管理成本：
  • 使用 self-generated 证书固然很方便，但不利于分发和管理，对于大型的开发团队来说并不是一个好的选择。
  • 引入 CA(certificate authority) 管理机构，或使用公开可信的 CA 机构签发的证书进行签名。 - 使用公网中可信 CA 的证书进行签名，需要 CI 环境有互联网访问的能力，并不利于私有环境的场景。cosign 本身也提供基于 sigstore 的 CA 机构Fulcio 签发证书对镜像进行签名的操作。 - 虽然公有云中有提供私有 CA 证书管理服务，但大部分场景下企业需要有自己的证书管理工具与流程，这些流程本身就不利于证书的利用。
  • 对签名密钥的生命周期管理一直都是证书管理领域的大问题，这个问题在容器镜像签名中被放大。对何时需要对证书进行轮换，以及证书轮换时的影响与调整方案，都需要更深入的研究。

[1] https://goharbor.io/docs/2.8.0/install-config/

[2] https://docs.sigstore.dev/cosign/installation

[3] https://docs.sigstore.dev/cosign/signing_with_self-managed_keys/
