1 前言

Dockershim是kubelet内置的一个组件，功能是使k8s能够通过CRI（Container Runtime Interface）操作docker。一旦docker 有任何的功能特性变更，dockershim 代码必须加以改动来保证能够继续和docker通信。另外，docker的底层运行时是containerd，而containerd自身是可以支持CRI的，也就是说k8s可以绕过docker通过CRI直接与containerd通信，这也是k8s社区希望弃用dockershim的原因。 Containerd在1.0版本中虽然考虑了CRI，但是它将CRI-Containerd作为一个独立组件存在的，即：k8s需要先通过CRI接口调用CRI-Containerd，再由这个组件去调用containerd。在Containerd1.1版本之后对该特性做了重新的设计，它将CRI-plugin内嵌在containerd中，以此来达到与containerd通信的目的，调用链路更短了。Containerd1.1支持k8s1.10及以上版本作为容器运行时，并且支持k8s的全部特性。

2 docker 和 containerd

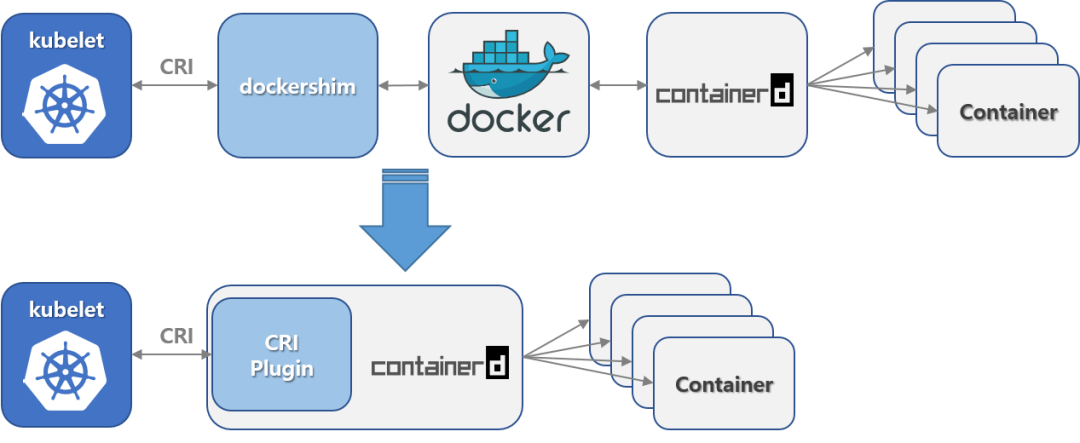

1、docker 由 docker-client ,dockerd,containerd,docker-shim,runc 组成，所以 containerd 是 docker 的基础组件之一 2、从 k8s 的角度看，可以选择 containerd 或 docker 作为运行时组件：其中 containerd 调用链更短，组件更少，更稳定，占用节点资源更少。所以 k8s 后来的版本开始默认使用 containerd 。 3、containerd 相比于 docker , 多了 namespace 概念，每个 image 和 container 都会在各自的 namespace 下可见。 4、docker 作为 k8s 容器运行时，调用关系为：<font style="color:#DF2A3F;background-color:rgb(243, 244, 244);">kubelet --> dockershim （在 kubelet 进程中） --> dockerd --> containerd</font> 5、containerd 作为 k8s 容器运行时，调用关系为：<font style="color:#DF2A3F;background-color:rgb(243, 244, 244);">kubelet --> cri plugin（在 containerd 进程中） --> containerd</font> 🐧[Containerd] ctr，crictl，Docker 关系 - 图1 ### 3 命令区分 ctr 是 containerd 的一个客户端工具。 crictl 是 CRI 兼容的容器运行时命令行接口，可以使用它来检查和调试 k8s 节点上的容器运行时和应用程序。 ctr -v 输出的是 containerd 的版本，crictl -v 输出的是当前 k8s 的版本，从结果显而易见你可以认为 crictl 是用于 k8s 的。
  1. $ ctr -v
  2. ctr containerd.io 1.6.22
  3. $ crictl -v
  4. crictl version v1.26.0
一般来说某个主机安装了 k8s 后，命令行才会有 crictl 命令。而 ctr 是跟 k8s 无关的，主机安装了 containerd 服务后就可以操作 ctr 命令。

4 常用命令

命令 docker ctr（containerd） crictl（kubernetes）
显示本地镜像列表 docker images ctr i ls crictl images
下载镜像 docker pull ctr i pull crictl pull
上传镜像 docker push ctr i push 无
删除本地镜像 docker rmi ctr i rm crictl rmi
查看镜像详情 docker inspect 无 crictl inspecti
重命名镜像 docker tag ctr i tag 无
导出镜像 docker export ctr i export 无
导入镜像 docker import ctr i import 无
构建镜像 docker build 无 无
显示容器列表 docker ps ctr c ls crictl ps
创建容器 docker create ctr c create crictl create
启动容器 docker start ctr t start crictl start
停止容器 docker stop 无 crictl stop
删除容器 docker rm ctr c rm crictl rm
查看容器详情 docker inspect ctr c info crictl inspect
attach docker attach ctr t attach crictl attach
exec docker exec ctr t exec crictl exec
logs docker logs 无 crictl logs
stats docker stats ctr t metrics crictl stats
显示pod列表 无 无 crictl pods
查看pod详情 无 无 crictl inspectp
运行pod 无 无 crictl runp
停止pod 无 无 crictl stopp
删除pod 无 无 crictl rmp

5 实战演示

5.1 ctr命令

containerd 相比于docker , 多了namespace概念, 每个image和container 都会在各自的namespace下可见, 目前k8s会使用k8s.io 作为命名空间
  1. #查看命名空间
  2. ctr namespace ls
  4. # 查看 K8S 命名空间下的镜像
  5. ctr -n k8s.io images ls
  7. # 下载镜像
  8. ctr images pull docker.io/library/redis:alpine
  10. # 创建 container
  11. ctr c create docker.io/library/redis:alpine redis-container
  13. # 查看
  14. ctr c ls
  16. # 后台启动
  17. ctr t start -d redis-container
  19. # 查看 container
  20. ctr t ls
  22. # 查看 k8s 中正在运行的容器
  23. ctr -n k8s.io task ls
  25. # 打tag
  26. ctr images tag docker.io/library/redis:alpine harbor.junengcloud.com/tmp/redis:alpine
  28. # push 上传镜像
  29. ctr images push harbor.junengcloud.com/tmp/redis:alpine
  30. # 注意可能会出现 ctr: content digest sha256:xxxxxx not found，解决办法，下载完整的
  31. ctr image pull --all-platforms docker.io/library/redis:alpine
  32. ctr images rm harbor.junengcloud.com/tmp/redis:alpine
  33. ctr images tag docker.io/library/redis:alpine harbor.junengcloud.com/tmp/redis:alpine
  35. ctr images push harbor.junengcloud.com/tmp/redis:alpine
  37. # 离线导入 docker 镜像，在其他 docker 上导出， containerd 镜像导入
  38. docker save -o rabbitmq_3.7.8.tar harbor.junengcloud.com/rabbitmq/rabbitmq:3.7.8
  39. ctr images import rabbitmq_3.7.8.tar
  40. ctr images ls -q
  42. # 查看ctr image可用操作
  43. ctr image list, ctr i list , ctr i ls
  45. # 镜像标记tag
  46. ctr -n k8s.io i tag registry.cn-hangzhou.aliyuncs.com/google_containers/pause:3.2 k8s.gcr.io/pause:3.2
  47. 注意: 若新镜像reference 已存在, 需要先删除新reference, 或者如下方式强制替换
  48. ctr -n k8s.io i tag --force registry.cn-hangzhou.aliyuncs.com/google_containers/pause:3.2 k8s.gcr.io/pause:3.2
  50. # 删除镜像
  51. ctr -n k8s.io i rm k8s.gcr.io/pause:3.2
  53. # 拉取镜像
  54. ctr -n k8s.io i pull -k k8s.gcr.io/pause:3.2
  56. # 推送镜像
  57. ctr -n k8s.io i push -k k8s.gcr.io/pause:3.2
  59. # 导出镜像
  60. ctr -n k8s.io i export pause.tar k8s.gcr.io/pause:3.2
  62. # 导入镜像
  63. # 不支持 build,commit 镜像
  64. ctr -n k8s.io i import pause.tar

5.2 crictl命令

  1. ## crictl 配置
  2. # 通过在配置文件中设置端点 --config=/etc/crictl.yaml
  3. root@ZHDYA:~$ cat /etc/crictl.yaml
  4. runtime-endpoint: unix:///run/containerd/containerd.sock
  6. ## 列出业务容器状态
  7. crictl inspect ee20ec2346fc5
  9. ## 查看运行中容器
  10. root@ZHDYA:~$ crictl pods
  11. POD ID             CREATED             STATE               NAME                                                     NAMESPACE           ATTEMPT             RUNTIME
  12. b39a7883a433d       10 minutes ago     Ready               canal-server-quark-b477b5d79-ql5l5                       mbz-alpha           0                   (default)
  14. ## 打印某个固定pod
  15. root@ZHDYA:~$ crictl pods --name canal-server-quark-b477b5d79-ql5l5
  16. POD ID             CREATED             STATE               NAME                                 NAMESPACE           ATTEMPT             RUNTIME
  17. b39a7883a433d       12 minutes ago     Ready               canal-server-quark-b477b5d79-ql5l5   mbz-alpha           0                   (default)
  19. ## 打印镜像
  20. root@ZHDYA:~$ crictl images
  21. IMAGE                                                         TAG                             IMAGE ID           SIZE
  22. ccr.ccs.tencentyun.com/koderover-public/library-docker         stable-dind                     a6e51fd179fb8       74.6MB
  23. ccr.ccs.tencentyun.com/koderover-public/library-nginx         stable                         588bb5d559c28       51MB
  24. ccr.ccs.tencentyun.com/koderover-public/nsqio-nsq             v1.0.0-compat                   2714222e1b39d       22MB
  26. ## 只打印镜像 ID
  27. root@ZHDYA:~$ crictl images -q
  28. sha256:a6e51fd179fb849f4ec6faee318101d32830103f5615215716bd686c56afaea1
  29. sha256:588bb5d559c2813834104ecfca000c9192e795ff3af473431497176b9cb5f2c3
  30. sha256:2714222e1b39d8bd6300da72b0805061cabeca3b24def12ffddf47abd47e2263
  31. sha256:be0f9cfd2d7266fdd710744ffd40e4ba6259359fc3bc855341a8c2adad5f5015
  33. ## 打印容器清单
  34. root@ZHDYA:~$ crictl ps -a
  35. CONTAINER           IMAGE               CREATED             STATE               NAME                     ATTEMPT             POD ID
  36. ee20ec2346fc5       c769a1937d035       13 minutes ago      Running             canal-server             0                   b39a7883a433d
  37. 76226ddb736be       cc0c524d64c18       34 minutes ago      Running             mbz-rescue-manager       0                   2f9d48c49e891
  38. e2a19ff0591b4       eb40a52eb437d       About an hour ago   Running             export                   0                   9844b5ea5fdbc
  40. ## 打印正在运行的容器清单
  41. root@ZHDYA:~$ crictl ps
  42. CONTAINER           IMAGE               CREATED             STATE               NAME                   ATTEMPT             POD ID
  43. ee20ec2346fc5       c769a1937d035       13 minutes ago      Running             canal-server           0                   b39a7883a433d
  45. ## 容器上执行命令
  46. root@ZHDYA:~$ crictl exec -i -t ee20ec2346fc5 ls
  47. app.sh bin canal-server health.sh node_exporter node_exporter-0.18.1.linux-arm64
  49. ## 获取容器的所有日志
  50. root@ZHDYA:~$ crictl logs ee20ec2346fc5
  51. DOCKER_DEPLOY_TYPE=VM
  52. ==> INIT /alidata/init/02init-sshd.sh
  53. ==> EXIT CODE: 0
  54. ==> INIT /alidata/init/fix-hosts.py
  56. ## 获取最近的 N 行日志
  57. root@ZHDYA:~$ crictl logs --tail=2 ee20ec2346fc5
  58. start canal successful
  59. ==> START SUCCESSFUL ...
  61. ## 拉取镜像
  62. root@ZHDYA:~$ crictl pull busybox

6 总结

Kubernetes 弃用docker这一决定可能对从事相关工作的人员来说有些措手不及，但其实无需特别担心。对于k8s的终端用户来说，这仅仅是一个后端容器运行时的更改，从使用方面来说几乎感觉不到任何区别； 对于应用开发/运维人员来说，依旧可以继续使用docker来构建镜像，以相同的方式将镜像推送到 Harbor，并将这些镜像部署到k8s环境中； 对于k8s集群管理员来说，只需要将docker切换成其它的容器运行时（比如containerd），并将节点troubleshooting工具从docker CLI切换到crictl即可。
