🐋[Docker] 搞懂 Docker 容器的核心基石 Cgroups

1. 为什么要了解 Cgroups

Cgroups 主要用来管理资源的分配、限制；Namespace 主要用来封装抽象、限制、隔离资源，使命名空间内的进程拥有它们自己的全局资源。

2. Cgroups简介

3. 什么是 Cgroups？

• subsystem: 一个 subsystem 就是一个内核模块，他被关联到一颗 cgroup 树之后， 就会在树的每个节点（进程组）上做具体的操作。subsystem 经常被称作 resource controller，因为它主要被用来调度或者限制每个进程组的资源，但是这个说法不完全准 确，因为有时我们将进程分组只是为了做一些监控，观察一下他们的状态，比如 perf_event subsystem。到目前为止，Linux 支持 12 种 subsystem，比如限制 CPU 的使 用时间，限制使用的内存，统计 CPU 的使用情况，冻结和恢复一组进程等，后续会对它们一一进行介绍。
• hierarchy: 一个 hierarchy 可以理解为一棵 cgroup 树，树的每个节点就是一个进程 组，每棵树都会与零到多个 subsystem 关联。在一颗树里面，会包含 Linux 系统中的所有 进程，但每个进程只能属于一个节点（进程组）。系统中可以有很多颗 cgroup 树，每棵树 都和不同的 subsystem 关联，一个进程可以属于多颗树，即一个进程可以属于多个进程 组，只是这些进程组和不同的 subsystem 关联。

4. 为什么需要 Cgroups?

5. Cgroups 是如何实现的？

• 1）system.slice：所有系统 service 的默认位置。
• 2）user.slice：所有用户会话的默认位置。每个用户会话都会在该 slice 下面创建一个子 slice，如果同一个用户多次登录该系统，仍然会使用相同的子 slice。

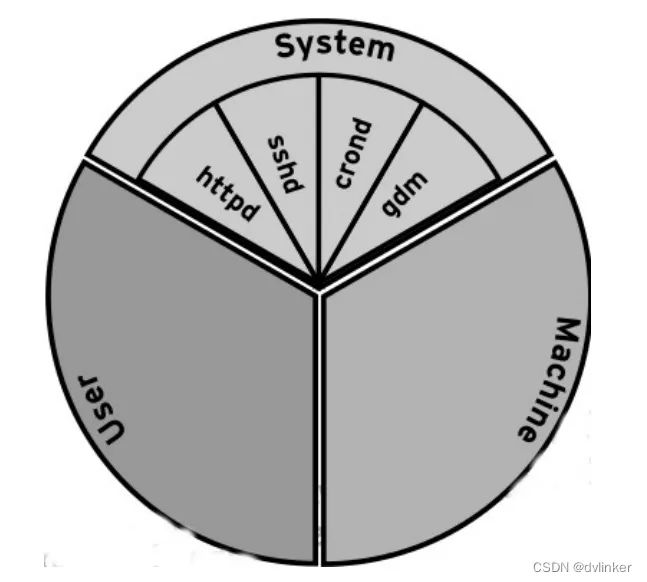

• 3）machine.slice：所有虚拟机和 Linux 容器的默认位置 控制 CPU 资源使用的其中一种方法是 shares。shares 用来设置 CPU 的相对值（你可以理解为权 重），并且是针对所有的 CPU（内核），默认值是 1024。因此在上图中，httpd, sshd, crond 和 gdm 的 CPU shares 均为 1024，System, User 和 Machine 的 CPU shares 也是 1024。

• 1）system.slice 会获得 33.333% 的 CPU 使用时间，其中每个 service 都会从 system.slice 分配的 资源中获得 1/4 的 CPU 使用时间，即 8.25% 的 CPU 使用时间。
• 2）user.slice 会获得 33.333% 的 CPU 使用时间，其中每个登录的用户都会获得 16.5% 的 CPU 使 用时间。假设有两个用户：tom 和 jack，如果 tom 注销登录或者杀死该用户会话下的所有进程， jack 就能够使用 33.333% 的 CPU 使用时间。
• 3）machine.slice 会获得 33.333% 的 CPU 使用时间，如果虚拟机被关闭或处于 idle 状态，那么 system.slice 和 user.slice 就会从这 33.333% 的 CPU 资源里分别获得 50% 的 CPU 资源，然后 均分给它们的子 slice。

6. Cgroups 的作用

• 1）限制进程组可以使用的资源数量（Resource limiting ）。比如：memory子系统可以为进程 组设定一个memory使用上限，一旦进程组使用的内存达到限额再申请内存，就会出发 OOM（out of memory）。
• 2）进程组的优先级控制（Prioritization ）。比如：可以使用cpu子系统为某个进程组分配特定 cpu share。
• 3）记录进程组使用的资源数量（Accounting ）。比如：可以使用cpuacct子系统记录某个进程 组使用的cpu时间。
• 4）进程组隔离（Isolation）。比如：使用ns子系统可以使不同的进程组使用不同的 namespace，以达到隔离的目的，不同的进程组有各自的进程、网络、文件系统挂载空间。
• 5）进程组控制（Control）。比如：使用freezer子系统可以将进程组挂起和恢复。

7. Cgroups 相关概念及相互关系

7.1 相关概念

1）任务（task）：在 cgroups 中，任务就是系统的一个进程。

2）控制族群（control group）：控制族群就是一组按照某种标准划分的进程。Cgroups 中的资源控制都是以控制族群为单位实现。一个进程可以加入到某个控制族群，也从一个进程组迁移到另 一个控制族群。一个进程组的进程可以使用 cgroups 以控制族群为单位分配的资源，同时受到 cgroups 以控制族群为单位设定的限制。

3）层级（hierarchy）：控制族群可以组织成 hierarchical 的形式，既一颗控制族群树。控制族 群树上的子节点控制族群是父节点控制族群的孩子，继承父控制族群的特定的属性。

4）子系统（subsystem）：一个子系统就是一个资源控制器，比如 cpu 子系统就是控制 cpu 时间分配的一个控制器。子系统必须附加（attach）到一个层级上才能起作用，一个子系统附加到某个 层级以后，这个层级上的所有控制族群都受到这个子系统的控制。

7.2 相互关系

• 1）每次在系统中创建新层级时，该系统中的所有任务都是那个层级的默认 cgroup（我们称之为 root cgroup ，此 cgroup 在创建层级时自动创建，后面在该层级中创建的 cgroup 都是此 cgroup 的后代）的初始成员。
• 2）一个子系统最多只能附加到一个层级。
• 3）一个层级可以附加多个子系统
• 4）一个任务可以是多个 cgroup 的成员，但是这些 cgroup 必须在不同的层级。
• 5）系统中的进程（任务）创建子进程（任务）时，该子任务自动成为其父进程所在 cgroup 的成员。然后可根据需要将该子任务移动到不同的 cgroup 中，但开始时它总是继承其父任务的 cgroup。

8. Cgroups 子系统介绍

• 1）net_cls：将 cgroup 中进程产生的网络包分类，以便 Linux 的 tc(traffic controller) 可以根据分类区分出来自某个 cgroup 的包并做限流或监控。这个子系统使用等级识别符（classid）标记网络数据包，可允许 Linux 流量控制程序 （tc）识别从具体 cgroup 中生成的数据包。
• 2）net_prio：设置 cgroup 中进程产生的网络流量的优先级。
• 3）memory：控制 cgroup 中进程的内存占用。
• 4）cpuset：在多核机器上设置 cgroup 中进程可以使用的 cpu 和内存。这个子系统为 cgroup 中的任务分配独立 CPU（在多核系统）和内存节点。
• 5）freezer：挂起(suspend)和恢复(resume) cgroup 中的进程。这个子系统挂起或者恢复 cgroup 中的任务。
• 6）blkio：设置对块设备(如硬盘)输入输出的访问控制。这个子系统为块设备设定输入/输出限制，比如物理设备（磁盘，固态硬盘，USB 等等）。
• 7）cpu：设置 cgroup 中进程的 CPU 占用。这个子系统使用调度程序提供对 CPU 的 cgroup 任务访问。
• 8）cpuacct：统计 cgroup 中进程的 CPU 占用。这个子系统自动生成 cgroup 中任务所使用的 CPU 报告。
• 9）devices：控制 cgroup 中进程对设备的访问 16 这个子系统可允许或者拒绝 cgroup 中的任务访问设备。

8.1 如何查看当前系统支持哪些 subsystem?

#subsys_name hierarchy num_cgroups enabled
cpuset 11 1 1
cpu 3 64 1
cpuacct 3 64 1
blkio 8 64 1
memory 9 104 1
devices 5 64 1
freezer 10 4 1
net_cls 6 1 1
perf_event 7 1 1
net_prio 6 1 1
hugetlb 4 1 1
pids 2 68 1

• 1）subsys_name：subsystem 的名字
• 2）hierarchy：subsystem 所关联到的 cgroup 树的 ID，如果多个 subsystem 关联到同一颗 cgroup 树，那么他们的这个字段将一样，比如这里的 cpu 和 cpuacct 就一样，表示他们绑定到了同一颗树。如果出现下面的情况，这个字段将为0： - 当前 subsystem 没有和任何 cgroup 树绑定 - 当前 subsystem 已经和 cgroup v2 的树绑定 - 当前 subsystem 没有被内核开启
• 3）num_cgroups：subsystem 所关联的 cgroup 树中进程组的个数，也即树上节点的个数
• 4）enabled：1 表示开启，0 表示没有被开启(可以通过设置内核的启动参数 cgroup_disable 来控制 subsystem 的开启)。

8.2 Cgroups 下的 CPU 子系统

• 1）cfs_period_us：cfs_period_us 表示一个 cpu 带宽，单位为微秒。系统总 CPU 带宽：cpu核心数 * cfs_period_us cpu。
• 2）cfs_quota_us：cfs_quota_us 表示 Cgroup 可以使用的 cpu 的带宽，单位为微秒。cfs_quota_us 为-1，表示使用的 CPU 不受 cgroup 限制。cfs_quota_us 的最小值为1ms(1000)，最大值为1s。结合 cfs_period_us，就可以限制进程使用的 cpu。例如配置 cfs_period_us=10000，而 cfs_quota_us=2000。那么该进程就可以可以用2个 cpu core。
• 3）cpu.shares：通过 cfs_period_us 和 cfs_quota_us 可以以绝对比例限制 cgroup 的 cpu 使用，即cfs_quota_us/cfs_period_us 等于进程可以利用的 cpu cores，不能超过这个数值。而 cpu.shares 以相对比例限制 cgroup 的 cpu。例如：在两个 cgroup 中都将 cpu.shares 设定为 1 的任务将有相同的 CPU 时间，但在 cgroup 中将 cpu.shares 设定为 2 的任务可使用的 CPU 时间 是在 cgroup 中将 cpu.shares 设定为 1 的任务可使用的 CPU 时间的两倍。
• 4）cpu.rt_runtime_us：以微秒（µs，这里以“us”代表）为单位指定在某个时间段中 cgroup 中的任务对 CPU 资源的最长连续访问时间。建立这个限制是为了防止一个 cgroup 中的任务独占 CPU 时间。如果 cgroup 中的任务应该可以每 5 秒中可有 4 秒时间访问 CPU 资源，请将 cpu.rt_runtime_us 设定为 4000000，并将 cpu.rt_period_us 设定为 5000000。
• 5）cpu.rt_period_us：以微秒（µs，这里以“us”代表）为单位指定在某个时间段中 cgroup 对 CPU 资源访问重新分配的频率。如果某个 cgroup 中的任务应该每 5 秒钟有 4 秒时间可访问 CPU 资源，则请将 cpu.rt_runtime_us 设定为 4000000，并将 cpu.rt_period_us 设定为 5000000。注意 sched_rt_runtime_us 是实时任务的保证时间和最高占用时间，如果实时任务没有使用，可以分配给非实时任务，并且实时任务最终占用的时间不能超过这个数值，参考 Linux-85 关于 sched_rt_runtime_us 和 sched_rt_period_us。对 cpu.rt_period_us 参数的限制是必须小于父目录中的同名参数值。对 cpu.rt_runtime_us 的限制是：

Sum_{i} runtime_{i} / global_period <= global_runtime / global_period

8.3 在 CentOS 中安装 Cgroups

#若系统未安装则进行安装，若已安装则进行更新。
yum install libcgroup
#查看运行状态，并启动服务
[root@localhost ~] service cgconfig status
Stopped
[root@localhost ~] service cgconfig start
Starting cgconfig service: [ OK ]
service cgconfig status 9 Running 1011
#查看是否安装cgroup
[root@localhost ~] grep cgroup /proc/filesystems

8.4 查看 service 服务在哪个 cgroup 组

systemctl status [pid] | grep CGroup 23
cat /proc/[pid]/cgroup
cd /sys/fs/ && find * ‐name "*.procs" ‐exec grep [pid] {} /dev/null \; 2> /dev/null
#查看进程cgroup的最快方法是使用以下bash脚本按进程名：
#!/bin/bash
THISPID=`ps ‐eo pid,comm | grep $1 | awk '{print $1}'`
cat /proc/$THISPID/cgroup

9. 如何使用 Cgroups

9.1 通过 systemctl 设置 cgroup

$ systemctl set‐property user‐1000.slice
AccuracySec= CPUAccounting= Environment= LimitCPU= LimitNICE= LimitSIGPEN DING= SendSIGKILL=
BlockIOAccounting= CPUQuota= Group= LimitDATA= LimitNOFILE= LimitSTACK= U ser=
BlockIODeviceWeight= CPUShares= KillMode= LimitFSIZE= LimitNPROC= MemoryA ccounting= WakeSystem=
BlockIOReadBandwidth= DefaultDependencies= KillSignal= LimitLOCKS= LimitR SS= MemoryLimit=
BlockIOWeight= DeviceAllow= LimitAS= LimitMEMLOCK= LimitRTPRIO= Nice=
BlockIOWriteBandwidth= DevicePolicy= LimitCORE= LimitMSGQUEUE= LimitRTTIM E= SendSIGHUP=

$ cat /run/systemd/system/user‐1000.slice.d/50‐CPUQuota.conf
[Slice]
CPUQuota=20%

9.2 设置 CPU 资源的使用上限

• 1）cpu.cfs_period_us = 统计 CPU 使用时间的周期，单位是微秒（us）
• 2）cpu.cfs_quota_us = 周期内允许占用的 CPU 时间(指单核的时间，多核则需要在设置时累加)

$ systemctl set‐property user‐1000.slice CPUQuota=20%

9.3 通过配置文件设置 cgroup(/etc/cgconfig.conf)

mount {
  cpuset = / cgroup / cpuset ;
  cpu = / cgroup / cpu ;
  cpuacct = / cgroup / cpuacct ;
  memory = / cgroup / memory ;
  devices = / cgroup / devices ;
  freezer = / cgroup / freezer ;
  net_cls = / cgroup / net_cls ;
  blkio = / cgroup / blkio ;
}

mkdir /cgroup/cpuset
mount ‐t cgroup ‐o cpuset red /cgroup/cpuset
……
mkdir /cgroup/blkio
[root@localhost ~] vi /etc/cgrules.conf
[root@localhost ~] echo 524288000 > /cgroup/memory/foo/memory.limit_in_b ytes

10. 查看 Cgroup

10.1 通过 systemd 查看 cgroup

1）systemd-cgls 命令：通过 systemd-cgls 命令来查看，它会返回系统的整体 cgroup 层级，cgroup 树的最高层 由 slice 构成，如下所示：

$ systemd‐cgls ‐‐no‐page
├─1 /usr/lib/systemd/systemd ‐‐switched‐root ‐‐system ‐‐deserialize 22
├─user.slice
│ ├─user‐1000.slice
│ │ └─session‐11.scope
│ │ ├─9507 sshd: tom [priv]
│ │ ├─9509 sshd: tom@pts/3
│ │ └─9510 ‐bash
│ └─user‐0.slice
│ └─session‐1.scope
│ ├─ 6239 sshd: root@pts/0
│ ├─ 6241 ‐zsh
│ └─11537 systemd‐cgls ‐‐no‐page
└─system.slice 15 ├─rsyslog.service
│ └─5831 /usr/sbin/rsyslogd ‐n
├─sshd.service 18 │ └─5828 /usr/sbin/sshd ‐D
├─tuned.service
│ └─5827 /usr/bin/python2 ‐Es /usr/sbin/tuned ‐l ‐P 21 ├─crond.service
│ └─5546 /usr/sbin/crond ‐n

2）systemd-cgtop 命令：systemd-cgls 命令提供的只是 cgroup 层级的静态信息快照，要想查看 cgroup 层级的动 态信息，可以通过 systemd-cgtop 命令查看：

$ systemd‐cgtop
Path Tasks %CPU Memory Input/s Output/s
/ 161 1.2 161.0M ‐ ‐ 5 /system.slice ‐ 0.1 ‐ ‐ ‐
/system.slice/vmtoolsd.service 1 0.1 ‐ ‐ ‐
/system.slice/tuned.service 1 0.0 ‐ ‐ ‐
/system.slice/rsyslog.service 1 0.0 ‐ ‐ ‐
/system.slice/auditd.service 1 ‐ ‐ ‐ ‐
/system.slice/chronyd.service 1 ‐ ‐ ‐ ‐
/system.slice/crond.service 1 ‐ ‐ ‐ ‐
/system.slice/dbus.service 1 ‐ ‐ ‐ ‐
/system.slice/gssproxy.service 1 ‐ ‐ ‐ ‐
/system.slice/lvm2‐lvmetad.service 1 ‐ ‐ ‐ ‐
/system.slice/network.service 1 ‐ ‐ ‐ ‐
/system.slice/polkit.service 1 ‐ ‐ ‐ ‐
/system.slice/rpcbind.service 1 ‐ ‐ ‐ ‐
/system.slice/sshd.service 1 ‐ ‐ ‐ ‐
/system.slice/system‐getty.slice/getty@tty1.service 1 ‐ ‐ ‐ ‐
/system.slice/systemd‐journald.service 1 ‐ ‐ ‐ ‐
/system.slice/systemd‐logind.service 1 ‐ ‐ ‐ ‐
/system.slice/systemd‐udevd.service 1 ‐ ‐ ‐ ‐
/system.slice/vgauthd.service 1 ‐ ‐ ‐ ‐
/user.slice 3 ‐ ‐ ‐ ‐
/user.slice/user‐0.slice/session‐1.scope 3 ‐ ‐ ‐ ‐
/user.slice/user‐1000.slice 3 ‐ ‐ ‐ ‐
/user.slice/user‐1000.slice/session‐11.scope 3 ‐ ‐ ‐ ‐
/user.slice/user‐1001.slice/session‐8.scope

$ systemctl set‐property sshd.service CPUAccounting=true MemoryAccounting=true
#该命令会在 /etc/systemd/system/sshd.service.d/ 目录下创建相应的配置文件：
$ ll /etc/systemd/system/sshd.service.d/
总用量 8
4 ‐rw‐r‐‐r‐‐ 1 root root 28 5月 31 02:24 50‐CPUAccounting.conf
4 ‐rw‐r‐‐r‐‐ 1 root root 31 5月 31 02:24 50‐MemoryAccounting.conf
$ cat /etc/systemd/system/sshd.service.d/50‐CPUAccounting.conf
[Service]
CPUAccounting=yes 1415
$ cat /etc/systemd/system/sshd.service.d/50‐MemoryAccounting.conf
[Service]
MemoryAccounting=yes 1819
#配置完成之后，再重启 sshd 服务：
$ systemctl daemon‐reload 21 $ systemctl restart sshd

10.2 通过 proc 查看 cgroup

$ cat /proc/777/cgroup
11:cpuset:/
10:freezer:/
9:memory:/system.slice/cron.service
8:blkio:/system.slice/cron.service
7:perf_event:/ 7 6:net_cls,net_prio:/
5:devices:/system.slice/cron.service
4:hugetlb:/
3:cpu,cpuacct:/system.slice/cron.service
2:pids:/system.slice/cron.service
1:name=systemd:/system.slice/cron.service

cgroup树的ID ：和cgroup树绑定的所有subsystem ：进程在cgroup树中的路径

• 1）cgroup 树的 ID，和 /proc/cgroups 文件中的 ID 一一对应。
• 2）和 cgroup 树绑定的所有 subsystem，多个 subsystem 之间用逗号隔开。这里 name=systemd 表示没有和任何 subsystem 绑定，只是给他起了个名字叫 systemd。
• 3）进程在 cgroup 树中的路径，即进程所属的 cgroup，这个路径是相对于挂载点的相对路径。

10.3 通过 /sys 查看 cgroup

$ cat /sys/fs/cgroup/cpu,cpuacct/user.slice/user‐1000.slice/cpu.cfs_perio d_us
100000
$ cat /sys/fs/cgroup/cpu,cpuacct/user.slice/user‐1000.slice/cpu.cfs_quota _us
20000
