1 部署 Containerd CRI 的 Kubernetes 集群

前面我们介绍了 containerd 的基本使用，也了解了如何将现有 docker 容器运行时的 Kubernetes 集群切换成 containerd，接下来我们使用 kubeadm 从头搭建一个使用 containerd 作为容器运行时的 Kubernetes 集群，这里我们安装最新的 v1.22.1 版本。

1.1 环境准备

3个节点，都是 Centos 7.6 系统，内核版本：3.10.0-1062.4.1.el7.x86_64，在每个节点上添加 hosts 信息：

➜  ~ cat /etc/hosts
192.168.31.30 master
192.168.31.95 node1
192.168.31.215 node2

节点的 hostname 必须使用标准的 DNS 命名，另外千万不用什么默认的 localhost 的 hostname，会导致各种错误出现的。在 Kubernetes 项目里，机器的名字以及一切存储在 Etcd 中的 API 对象，都必须使用标准的 DNS 命名（RFC 1123）。可以使用命令 hostnamectl set-hostname node1 来修改 hostname。禁用防火墙：

➜  ~ systemctl stop firewalld
➜  ~ systemctl disable firewalld

禁用 SELINUX：

➜  ~ setenforce 0
➜  ~ cat /etc/selinux/config
SELINUX=disabled

由于开启内核 ipv4 转发需要加载 br_netfilter 模块，所以加载下该模块：

➜  ~ modprobe br_netfilter

创建/etc/sysctl.d/k8s.conf文件，添加如下内容：

net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1

bridge-nf 使得 netfilter 可以对 Linux 网桥上的 IPv4/ARP/IPv6 包过滤。比如，设置net.bridge.bridge-nf-call-iptables＝1后，二层的网桥在转发包时也会被 iptables的 FORWARD 规则所过滤。常用的选项包括：

net.bridge.bridge-nf-call-arptables：是否在 arptables 的 FORWARD 中过滤网桥的 ARP 包
net.bridge.bridge-nf-call-ip6tables：是否在 ip6tables 链中过滤 IPv6 包
net.bridge.bridge-nf-call-iptables：是否在 iptables 链中过滤 IPv4 包
net.bridge.bridge-nf-filter-vlan-tagged：是否在 iptables/arptables 中过滤打了 vlan 标签的包。

执行如下命令使修改生效：

➜  ~ sysctl -p /etc/sysctl.d/k8s.conf

安装 ipvs：

➜  ~ cat > /etc/sysconfig/modules/ipvs.modules <<EOF
#!/bin/bash
modprobe -- ip_vs
modprobe -- ip_vs_rr
modprobe -- ip_vs_wrr
modprobe -- ip_vs_sh
modprobe -- nf_conntrack_ipv4
EOF
➜  ~ chmod 755 /etc/sysconfig/modules/ipvs.modules && bash /etc/sysconfig/modules/ipvs.modules && lsmod | grep -e ip_vs -e nf_conntrack_ipv4

上面脚本创建了的/etc/sysconfig/modules/ipvs.modules文件，保证在节点重启后能自动加载所需模块。使用lsmod | grep -e ip_vs -e nf_conntrack_ipv4命令查看是否已经正确加载所需的内核模块。接下来还需要确保各个节点上已经安装了 ipset 软件包：

➜  ~ yum install ipset

为了便于查看 ipvs 的代理规则，最好安装一下管理工具 ipvsadm：

➜  ~ yum install ipvsadm

同步服务器时间

➜  ~ yum install chrony -y
➜  ~ systemctl enable chronyd
➜  ~ systemctl start chronyd
➜  ~ chronyc sources
210 Number of sources = 4
MS Name/IP address         Stratum Poll Reach LastRx Last sample
===============================================================================
^+ sv1.ggsrv.de                  2   6    17    32   -823us[-1128us] +/-   98ms
^- montreal.ca.logiplex.net      2   6    17    32    -17ms[  -17ms] +/-  179ms
^- ntp6.flashdance.cx            2   6    17    32    -32ms[  -32ms] +/-  161ms
^* 119.28.183.184                2   6    33    32   +661us[ +357us] +/-   38ms
➜  ~ date
Tue Aug 31 14:36:14 CST 2021

关闭 swap 分区：

➜  ~ swapoff -a

修改/etc/fstab文件，注释掉 SWAP 的自动挂载，使用free -m确认 swap 已经关闭。swappiness 参数调整，修改/etc/sysctl.d/k8s.conf添加下面一行：

vm.swappiness=0

执行 sysctl -p /etc/sysctl.d/k8s.conf 使修改生效。

1.2 安装 Containerd

我们已经了解过容器运行时 containerd 的一些基本使用，接下来在各个节点上安装 Containerd。由于 containerd 需要调用 runc，所以我们也需要先安装 runc，不过 containerd 提供了一个包含相关依赖的压缩包 cri-containerd-cni-${VERSION}.${OS}-${ARCH}.tar.gz，可以直接使用这个包来进行安装。首先从 release 页面下载最新版本的压缩包，当前为 1.5.5 版本：

➜  ~ wget https://github.com/containerd/containerd/releases/download/v1.5.5/cri-containerd-cni-1.5.5-linux-amd64.tar.gz
# 如果有限制，也可以替换成下面的 URL 加速下载
# wget https://download.fastgit.org/containerd/containerd/releases/download/v1.5.5/cri-containerd-cni-1.5.5-linux-amd64.tar.gz

直接将压缩包解压到系统的各个目录中：

➜  ~ tar -C / -xzf cri-containerd-cni-1.5.5-linux-amd64.tar.gz

然后要将 /usr/local/bin 和 /usr/local/sbin 追加到 ~/.bashrc 文件的 PATH 环境变量中：

export PATH=$PATH:/usr/local/bin:/usr/local/sbin

然后执行下面的命令使其立即生效：

➜  ~ source ~/.bashrc

containerd 的默认配置文件为 /etc/containerd/config.toml，我们可以通过如下所示的命令生成一个默认的配置：

➜  ~ mkdir -p /etc/containerd
➜  ~ containerd config default > /etc/containerd/config.toml

对于使用 systemd 作为 init system 的 Linux 的发行版，使用 systemd 作为容器的 cgroup driver 可以确保节点在资源紧张的情况更加稳定，所以推荐将 containerd 的 cgroup driver 配置为 systemd。修改前面生成的配置文件 /etc/containerd/config.toml，在 plugins.”io.containerd.grpc.v1.cri”.containerd.runtimes.runc.options 配置块下面将 SystemdCgroup 设置为 true：

[plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc]
  ...
  [plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc.options]
    SystemdCgroup = true
    ....

然后再为镜像仓库配置一个加速器，需要在 cri 配置块下面的 registry 配置块下面进行配置 registry.mirrors：

[plugins."io.containerd.grpc.v1.cri"]
  ...
  # sandbox_image = "k8s.gcr.io/pause:3.5"
  sandbox_image = "registry.aliyuncs.com/k8sxio/pause:3.5"
  ...
  [plugins."io.containerd.grpc.v1.cri".registry]
    [plugins."io.containerd.grpc.v1.cri".registry.mirrors]
      [plugins."io.containerd.grpc.v1.cri".registry.mirrors."docker.io"]
        endpoint = ["https://bqr1dr1n.mirror.aliyuncs.com"]
      [plugins."io.containerd.grpc.v1.cri".registry.mirrors."k8s.gcr.io"]
        endpoint = ["https://registry.aliyuncs.com/k8sxio"]

由于上面我们下载的 containerd 压缩包中包含一个 etc/systemd/system/containerd.service 的文件，这样我们就可以通过 systemd 来配置 containerd 作为守护进程运行了，现在我们就可以启动 containerd 了，直接执行下面的命令即可：

➜  ~ systemctl daemon-reload
➜  ~ systemctl enable containerd --now

启动完成后就可以使用 containerd 的本地 CLI 工具 ctr 和 crictl 了，比如查看版本：

➜  ~ ctr version
Client:
  Version:  v1.5.5
  Revision: 72cec4be58a9eb6b2910f5d10f1c01ca47d231c0
  Go version: go1.16.6
Server:
  Version:  v1.5.5
  Revision: 72cec4be58a9eb6b2910f5d10f1c01ca47d231c0
  UUID: cd2894ad-fd71-4ef7-a09f-5795c7eb4c3b
➜  ~ crictl version
Version:  0.1.0
RuntimeName:  containerd
RuntimeVersion:  v1.5.5
RuntimeApiVersion:  v1alpha2

1.3 使用 kubeadm 部署 Kubernetes

上面的相关环境配置也完成了，现在我们就可以来安装 Kubeadm 了，我们这里是通过指定yum 源的方式来进行安装的：

➜  ~ cat <<EOF > /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=https://packages.cloud.google.com/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=1
repo_gpgcheck=1
gpgkey=https://packages.cloud.google.com/yum/doc/yum-key.gpg
        https://packages.cloud.google.com/yum/doc/rpm-package-key.gpg
EOF

当然了，上面的 yum 源是需要科学上网的，如果不能科学上网的话，我们可以使用阿里云的源进行安装：

➜  ~ cat <<EOF > /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=http://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=http://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg
        http://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF

然后安装 kubeadm、kubelet、kubectl：

# --disableexcludes 禁掉除了kubernetes之外的别的仓库
➜  ~ yum makecache fast
➜  ~ yum install -y kubelet-1.22.1 kubeadm-1.22.1 kubectl-1.22.1 --disableexcludes=kubernetes
➜  ~ kubeadm version
kubeadm version: &version.Info{Major:"1", Minor:"22", GitVersion:"v1.22.1", GitCommit:"632ed300f2c34f6d6d15ca4cef3d3c7073412212", GitTreeState:"clean", BuildDate:"2021-08-19T15:44:22Z", GoVersion:"go1.16.7", Compiler:"gc", Platform:"linux/amd64"}

可以看到我们这里安装的是 v1.22.1 版本，然后将 master 节点的 kubelet 设置成开机启动：

➜  ~ systemctl enable --now kubelet

:::info

到这里为止上面所有的操作都需要在所有节点执行配置。

:::

1.3.1 初始化集群

当我们执行 kubelet —help 命令的时候可以看到原来大部分命令行参数都被 DEPRECATED了，这是因为官方推荐我们使用 —config 来指定配置文件，在配置文件中指定原来这些参数的配置，可以通过官方文档 Set Kubelet parameters via a config file 了解更多相关信息，这样 Kubernetes 就可以支持动态 Kubelet 配置（Dynamic Kubelet Configuration）了，参考 Reconfigure a Node’s Kubelet in a Live Cluster。然后我们可以通过下面的命令在 master 节点上输出集群初始化默认使用的配置：

➜  ~ kubeadm config print init-defaults --component-configs KubeletConfiguration > kubeadm.yaml

然后根据我们自己的需求修改配置，比如修改 imageRepository 指定集群初始化时拉取 Kubernetes 所需镜像的地址，kube-proxy 的模式为 ipvs，另外需要注意的是我们这里是准备安装 flannel 网络插件的，需要将 networking.podSubnet 设置为10.244.0.0/16：

# kubeadm.yaml
apiVersion: kubeadm.k8s.io/v1beta3
bootstrapTokens:
- groups:
  - system:bootstrappers:kubeadm:default-node-token
  token: abcdef.0123456789abcdef
  ttl: 24h0m0s
  usages:
  - signing
  - authentication
kind: InitConfiguration
localAPIEndpoint:
  advertiseAddress: 192.168.31.30  # 指定master节点内网IP
  bindPort: 6443
nodeRegistration:
  criSocket: /run/containerd/containerd.sock  # 使用 containerd的Unix socket 地址
  imagePullPolicy: IfNotPresent
  name: master
  taints:  # 给master添加污点，master节点不能调度应用
  - effect: "NoSchedule"
    key: "node-role.kubernetes.io/master"
---
apiVersion: kubeproxy.config.k8s.io/v1alpha1
kind: KubeProxyConfiguration
mode: ipvs  # kube-proxy 模式
---
apiServer:
  timeoutForControlPlane: 4m0s
apiVersion: kubeadm.k8s.io/v1beta3
certificatesDir: /etc/kubernetes/pki
clusterName: kubernetes
controllerManager: {}
dns: {}
etcd:
  local:
    dataDir: /var/lib/etcd
imageRepository: registry.aliyuncs.com/k8sxio
kind: ClusterConfiguration
kubernetesVersion: 1.22.1
networking:
  dnsDomain: cluster.local
  serviceSubnet: 10.96.0.0/12
  podSubnet: 10.244.0.0/16  # 指定 pod 子网
scheduler: {}
---
apiVersion: kubelet.config.k8s.io/v1beta1
authentication:
  anonymous:
    enabled: false
  webhook:
    cacheTTL: 0s
    enabled: true
  x509:
    clientCAFile: /etc/kubernetes/pki/ca.crt
authorization:
  mode: Webhook
  webhook:
    cacheAuthorizedTTL: 0s
    cacheUnauthorizedTTL: 0s
clusterDNS:
- 10.96.0.10
clusterDomain: cluster.local
cpuManagerReconcilePeriod: 0s
evictionPressureTransitionPeriod: 0s
fileCheckFrequency: 0s
healthzBindAddress: 127.0.0.1
healthzPort: 10248
httpCheckFrequency: 0s
imageMinimumGCAge: 0s
kind: KubeletConfiguration
cgroupDriver: systemd  # 配置 cgroup driver
logging: {}
memorySwap: {}
nodeStatusReportFrequency: 0s
nodeStatusUpdateFrequency: 0s
rotateCertificates: true
runtimeRequestTimeout: 0s
shutdownGracePeriod: 0s
shutdownGracePeriodCriticalPods: 0s
staticPodPath: /etc/kubernetes/manifests
streamingConnectionIdleTimeout: 0s
syncFrequency: 0s
volumeStatsAggPeriod: 0s

对于上面的资源清单的文档比较杂，要想完整了解上面的资源对象对应的属性，可以查看对应的 godoc 文档，地址: https://godoc.org/k8s.io/kubernetes/cmd/kubeadm/app/apis/kubeadm/v1beta3。在开始初始化集群之前可以使用kubeadm config images pull —config kubeadm.yaml预先在各个服务器节点上拉取所k8s需要的容器镜像。配置文件准备好过后，可以使用如下命令先将相关镜像 pull 下面：

➜  ~ kubeadm config images pull --config kubeadm.yaml
[config/images] Pulled registry.aliyuncs.com/k8sxio/kube-apiserver:v1.22.1
[config/images] Pulled registry.aliyuncs.com/k8sxio/kube-controller-manager:v1.22.1
[config/images] Pulled registry.aliyuncs.com/k8sxio/kube-scheduler:v1.22.1
[config/images] Pulled registry.aliyuncs.com/k8sxio/kube-proxy:v1.22.1
[config/images] Pulled registry.aliyuncs.com/k8sxio/pause:3.5
[config/images] Pulled registry.aliyuncs.com/k8sxio/etcd:3.5.0-0
failed to pull image "registry.aliyuncs.com/k8sxio/coredns:v1.8.4": output: time="2021-08-31T15:09:13+08:00" level=fatal msg="pulling image: rpc error: code = NotFound desc = failed to pull and unpack image \"registry.aliyuncs.com/k8sxio/coredns:v1.8.4\": failed to resolve reference \"registry.aliyuncs.com/k8sxio/coredns:v1.8.4\": registry.aliyuncs.com/k8sxio/coredns:v1.8.4: not found"
, error: exit status 1
To see the stack trace of this error execute with --v=5 or higher

上面在拉取 coredns 镜像的时候出错了，没有找到这个镜像，我们可以手动 pull 该镜像，然后重新 tag 下镜像地址即可：

➜  ~ ctr -n k8s.io i pull docker.io/coredns/coredns:1.8.4
docker.io/coredns/coredns:1.8.4:                                                  resolved       |++++++++++++++++++++++++++++++++++++++|
index-sha256:6e5a02c21641597998b4be7cb5eb1e7b02c0d8d23cce4dd09f4682d463798890:    done           |++++++++++++++++++++++++++++++++++++++|
manifest-sha256:10683d82b024a58cc248c468c2632f9d1b260500f7cd9bb8e73f751048d7d6d4: done           |++++++++++++++++++++++++++++++++++++++|
layer-sha256:bc38a22c706b427217bcbd1a7ac7c8873e75efdd0e59d6b9f069b4b243db4b4b:    done           |++++++++++++++++++++++++++++++++++++++|
config-sha256:8d147537fb7d1ac8895da4d55a5e53621949981e2e6460976dae812f83d84a44:   done           |++++++++++++++++++++++++++++++++++++++|
layer-sha256:c6568d217a0023041ef9f729e8836b19f863bcdb612bb3a329ebc165539f5a80:    exists         |++++++++++++++++++++++++++++++++++++++|
elapsed: 12.4s                                                                    total:  12.0 M (991.3 KiB/s)
unpacking linux/amd64 sha256:6e5a02c21641597998b4be7cb5eb1e7b02c0d8d23cce4dd09f4682d463798890...
done: 410.185888ms
➜  ~ ctr -n k8s.io i tag docker.io/coredns/coredns:1.8.4 registry.aliyuncs.com/k8sxio/coredns:v1.8.4

然后就可以使用上面的配置文件在 master 节点上进行初始化：

➜  ~ kubeadm init --config kubeadm.yaml
[init] Using Kubernetes version: v1.22.1
[preflight] Running pre-flight checks
[preflight] Pulling images required for setting up a Kubernetes cluster
[preflight] This might take a minute or two, depending on the speed of your internet connection
[preflight] You can also perform this action in beforehand using 'kubeadm config images pull'
[certs] Using certificateDir folder "/etc/kubernetes/pki"
[certs] Generating "ca" certificate and key
[certs] Generating "apiserver" certificate and key
[certs] apiserver serving cert is signed for DNS names [kubernetes kubernetes.default kubernetes.default.svc kubernetes.default.svc.cluster.local master] and IPs [10.96.0.1 192.168.31.30]
[certs] Generating "apiserver-kubelet-client" certificate and key
[certs] Generating "front-proxy-ca" certificate and key
[certs] Generating "front-proxy-client" certificate and key
[certs] Generating "etcd/ca" certificate and key
[certs] Generating "etcd/server" certificate and key
[certs] etcd/server serving cert is signed for DNS names [localhost master] and IPs [192.168.31.30 127.0.0.1 ::1]
[certs] Generating "etcd/peer" certificate and key
[certs] etcd/peer serving cert is signed for DNS names [localhost master] and IPs [192.168.31.30 127.0.0.1 ::1]
[certs] Generating "etcd/healthcheck-client" certificate and key
[certs] Generating "apiserver-etcd-client" certificate and key
[certs] Generating "sa" key and public key
[kubeconfig] Using kubeconfig folder "/etc/kubernetes"
[kubeconfig] Writing "admin.conf" kubeconfig file
[kubeconfig] Writing "kubelet.conf" kubeconfig file
[kubeconfig] Writing "controller-manager.conf" kubeconfig file
[kubeconfig] Writing "scheduler.conf" kubeconfig file
[kubelet-start] Writing kubelet environment file with flags to file "/var/lib/kubelet/kubeadm-flags.env"
[kubelet-start] Writing kubelet configuration to file "/var/lib/kubelet/config.yaml"
[kubelet-start] Starting the kubelet
[control-plane] Using manifest folder "/etc/kubernetes/manifests"
[control-plane] Creating static Pod manifest for "kube-apiserver"
[control-plane] Creating static Pod manifest for "kube-controller-manager"
[control-plane] Creating static Pod manifest for "kube-scheduler"
[etcd] Creating static Pod manifest for local etcd in "/etc/kubernetes/manifests"
[wait-control-plane] Waiting for the kubelet to boot up the control plane as static Pods from directory "/etc/kubernetes/manifests". This can take up to 4m0s
[apiclient] All control plane components are healthy after 12.501933 seconds
[upload-config] Storing the configuration used in ConfigMap "kubeadm-config" in the "kube-system" Namespace
[kubelet] Creating a ConfigMap "kubelet-config-1.22" in namespace kube-system with the configuration for the kubelets in the cluster
[upload-certs] Skipping phase. Please see --upload-certs
[mark-control-plane] Marking the node master as control-plane by adding the labels: [node-role.kubernetes.io/master(deprecated) node-role.kubernetes.io/control-plane node.kubernetes.io/exclude-from-external-load-balancers]
[mark-control-plane] Marking the node master as control-plane by adding the taints [node-role.kubernetes.io/master:NoSchedule]
[bootstrap-token] Using token: abcdef.0123456789abcdef
[bootstrap-token] Configuring bootstrap tokens, cluster-info ConfigMap, RBAC Roles
[bootstrap-token] configured RBAC rules to allow Node Bootstrap tokens to get nodes
[bootstrap-token] configured RBAC rules to allow Node Bootstrap tokens to post CSRs in order for nodes to get long term certificate credentials
[bootstrap-token] configured RBAC rules to allow the csrapprover controller automatically approve CSRs from a Node Bootstrap Token
[bootstrap-token] configured RBAC rules to allow certificate rotation for all node client certificates in the cluster
[bootstrap-token] Creating the "cluster-info" ConfigMap in the "kube-public" namespace
[kubelet-finalize] Updating "/etc/kubernetes/kubelet.conf" to point to a rotatable kubelet client certificate and key
[addons] Applied essential addon: CoreDNS
[addons] Applied essential addon: kube-proxy
Your Kubernetes control-plane has initialized successfully!
To start using your cluster, you need to run the following as a regular user:
  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config
Alternatively, if you are the root user, you can run:
  export KUBECONFIG=/etc/kubernetes/admin.conf
You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
  https://kubernetes.io/docs/concepts/cluster-administration/addons/
Then you can join any number of worker nodes by running the following on each as root:
kubeadm join 192.168.31.30:6443 --token abcdef.0123456789abcdef \
 --discovery-token-ca-cert-hash sha256:8c1f43da860b0e7bd9f290fe057f08cf7650b89e650ff316ce4a9cad3834475c

根据安装提示拷贝 kubeconfig 文件：

➜  ~ mkdir -p $HOME/.kube
➜  ~ sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
➜  ~ sudo chown $(id -u):$(id -g) $HOME/.kube/config

然后可以使用 kubectl 命令查看 master 节点已经初始化成功了：

➜  ~ kubectl get nodes
NAME     STATUS   ROLES                  AGE     VERSION
master   Ready    control-plane,master   2m10s   v1.22.1

1.3.2 添加节点

记住初始化集群上面的配置和操作要提前做好，将 master 节点上面的 $HOME/.kube/config 文件拷贝到 node 节点对应的文件中，安装 kubeadm、kubelet、kubectl（可选），然后执行上面初始化完成后提示的 join 命令即可：

➜  ~ kubeadm join 192.168.31.30:6443 --token abcdef.0123456789abcdef \
> --discovery-token-ca-cert-hash sha256:8c1f43da860b0e7bd9f290fe057f08cf7650b89e650ff316ce4a9cad3834475c
[preflight] Running pre-flight checks
[preflight] WARNING: Couldn't create the interface used for talking to the container runtime: docker is required for container runtime: exec: "docker": executable file not found in $PATH
[preflight] Reading configuration from the cluster...
[preflight] FYI: You can look at this config file with 'kubectl -n kube-system get cm kubeadm-config -o yaml'
[kubelet-start] Writing kubelet configuration to file "/var/lib/kubelet/config.yaml"
[kubelet-start] Writing kubelet environment file with flags to file "/var/lib/kubelet/kubeadm-flags.env"
[kubelet-start] Starting the kubelet
[kubelet-start] Waiting for the kubelet to perform the TLS Bootstrap...
This node has joined the cluster:
* Certificate signing request was sent to apiserver and a response was received.
* The Kubelet was informed of the new secure connection details.
Run 'kubectl get nodes' on the control-plane to see this node join the cluster.

“

如果忘记了上面的 join 命令可以使用命令 kubeadm token create —print-join-command 重新获取。

”

执行成功后运行 get nodes 命令：

➜  ~ kubectl get nodes
NAME     STATUS     ROLES                  AGE   VERSION
master   Ready      control-plane,master   47m   v1.22.1
node2    NotReady   <none>                 46s   v1.22.1

可以看到是 NotReady 状态，这是因为还没有安装网络插件，接下来安装网络插件，可以在文档 https://kubernetes.io/docs/setup/production-environment/tools/kubeadm/create-cluster-kubeadm/ 中选择我们自己的网络插件，这里我们安装 flannel:

➜  ~ wget https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml
# 如果有节点是多网卡，则需要在资源清单文件中指定内网网卡
# 搜索到名为 kube-flannel-ds 的 DaemonSet，在kube-flannel容器下面
➜  ~ vi kube-flannel.yml
......
containers:
- name: kube-flannel
  image: quay.io/coreos/flannel:v0.14.0
  command:
  - /opt/bin/flanneld
  args:
  - --ip-masq
  - --kube-subnet-mgr
  - --iface=eth0  # 如果是多网卡的话，指定内网网卡的名称
......
➜  ~ kubectl apply -f kube-flannel.yml  # 安装 flannel 网络插件

隔一会儿查看 Pod 运行状态：

➜  ~ kubectl get pods -n kube-system
NAME                             READY   STATUS    RESTARTS   AGE
coredns-7568f67dbd-5mg59         1/1     Running   0          8m32s
coredns-7568f67dbd-b685t         1/1     Running   0          8m31s
etcd-master                      1/1     Running   0          66m
kube-apiserver-master            1/1     Running   0          66m
kube-controller-manager-master   1/1     Running   0          66m
kube-flannel-ds-dsbt6            1/1     Running   0          11m
kube-flannel-ds-zwlm6            1/1     Running   0          11m
kube-proxy-jq84n                 1/1     Running   0          66m
kube-proxy-x4hbv                 1/1     Running   0          19m
kube-scheduler-master            1/1     Running   0          66m

当我们部署完网络插件后执行 ifconfig 命令，正常会看到新增的 cni0 与 flannel1 这两个虚拟设备，但是如果没有看到 cni0 这个设备也不用太担心，我们可以观察 /var/lib/cni 目录是否存在，如果不存在并不是说部署有问题，而是该节点上暂时还没有应用运行，我们只需要在该节点上运行一个 Pod 就可以看到该目录会被创建，并且 cni0 设备也会被创建出来。网络插件运行成功了，node 状态也正常了：

➜  ~ kubectl get nodes
NAME     STATUS   ROLES                  AGE    VERSION
master   Ready    control-plane,master   111m   v1.22.1
node2    Ready    <none>                 64m    v1.22.1

用同样的方法添加另外一个节点即可。

1.4 Kubernetes Dashboard

v1.22.1 版本的集群需要安装最新的 2.0+ 版本的 Dashboard：

# 推荐使用下面这种方式
➜  ~ wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.3.1/aio/deploy/recommended.yaml
➜  ~ vi recommended.yaml
# 修改Service为NodePort类型
......
kind: Service
apiVersion: v1
metadata:
  labels:
    k8s-app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kubernetes-dashboard
spec:
  ports:
    - port: 443
      targetPort: 8443
  selector:
    k8s-app: kubernetes-dashboard
  type: NodePort  # 加上type=NodePort变成NodePort类型的服务
......

直接创建：

➜  ~ kubectl apply -f recommended.yaml

新版本的 Dashboard 会被默认安装在 kubernetes-dashboard 这个命名空间下面：

➜  ~ kubectl get pods -n kubernetes-dashboard -o wide
NAME                                         READY   STATUS    RESTARTS   AGE   IP          NODE     NOMINATED NODE   READINESS GATES
dashboard-metrics-scraper-856586f554-pllvt   1/1     Running   0          24m   10.88.0.7   master   <none>           <none>
kubernetes-dashboard-76597d7df5-82998        1/1     Running   0          21m   10.88.0.2   node2    <none>           <none>

我们仔细看可以发现上面的 Pod 分配的 IP 段是 10.88.xx.xx，包括前面自动安装的 CoreDNS 也是如此，我们前面不是配置的 podSubnet 为 10.244.0.0/16 吗？我们先去查看下 CNI 的配置文件：

➜  ~ ls -la /etc/cni/net.d/
total 8
drwxr-xr-x  2 1001 docker  67 Aug 31 16:45 .
drwxr-xr-x. 3 1001 docker  19 Jul 30 01:13 ..
-rw-r--r--  1 1001 docker 604 Jul 30 01:13 10-containerd-net.conflist
-rw-r--r--  1 root root   292 Aug 31 16:45 10-flannel.conflist

可以看到里面包含两个配置，一个是 10-containerd-net.conflist，另外一个是我们上面创建的 Flannel 网络插件生成的配置，我们的需求肯定是想使用 Flannel 的这个配置，我们可以查看下 containerd 这个自带的 cni 插件配置：

➜  ~ cat /etc/cni/net.d/10-containerd-net.conflist
{
  "cniVersion": "0.4.0",
  "name": "containerd-net",
  "plugins": [
    {
      "type": "bridge",
      "bridge": "cni0",
      "isGateway": true,
      "ipMasq": true,
      "promiscMode": true,
      "ipam": {
        "type": "host-local",
        "ranges": [
          [{
            "subnet": "10.88.0.0/16"
          }],
          [{
            "subnet": "2001:4860:4860::/64"
          }]
        ],
        "routes": [
          { "dst": "0.0.0.0/0" },
          { "dst": "::/0" }
        ]
      }
    },
    {
      "type": "portmap",
      "capabilities": {"portMappings": true}
    }
  ]
}

可以看到上面的 IP 段恰好就是 10.88.0.0/16，但是这个 cni 插件类型是 bridge 网络，网桥的名称为 cni0：

➜  ~ ip a
...
6: cni0: <BROADCAST,MULTICAST,PROMISC,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 9a:e7:eb:40:e8:66 brd ff:ff:ff:ff:ff:ff
    inet 10.88.0.1/16 brd 10.88.255.255 scope global cni0
       valid_lft forever preferred_lft forever
    inet6 2001:4860:4860::1/64 scope global
       valid_lft forever preferred_lft forever
    inet6 fe80::98e7:ebff:fe40:e866/64 scope link
       valid_lft forever preferred_lft forever
...

但是使用 bridge 网络的容器无法跨多个宿主机进行通信，跨主机通信需要借助其他的 cni 插件，比如上面我们安装的 Flannel，或者 Calico 等等，由于我们这里有两个 cni 配置，所以我们需要将 10-containerd-net.conflist 这个配置删除，因为如果这个目录中有多个 cni 配置文件，kubelet 将会使用按文件名的字典顺序排列的第一个作为配置文件，所以前面默认选择使用的是 containerd-net 这个插件。

➜  ~ mv /etc/cni/net.d/10-containerd-net.conflist /etc/cni/net.d/10-containerd-net.conflist.bak
➜  ~ ifconfig cni0 down && ip link delete cni0
➜  ~ systemctl daemon-reload
➜  ~ systemctl restart containerd kubelet

然后记得重建 coredns 和 dashboard 的 Pod，重建后 Pod 的 IP 地址就正常了：

➜  ~ kubectl get pods -n kubernetes-dashboard -o wide
NAME                                         READY   STATUS    RESTARTS   AGE   IP           NODE    NOMINATED NODE   READINESS GATES
dashboard-metrics-scraper-856586f554-tp8m5   1/1     Running   0          42s   10.244.1.6   node2   <none>           <none>
kubernetes-dashboard-76597d7df5-9rmbx        1/1     Running   0          66s   10.244.1.5   node2   <none>           <none>
➜  ~ kubectl get pods -n kube-system -o wide -l k8s-app=kube-dns
NAME                       READY   STATUS    RESTARTS   AGE     IP           NODE    NOMINATED NODE   READINESS GATES
coredns-7568f67dbd-n7bfx   1/1     Running   0          5m40s   10.244.1.2   node2   <none>           <none>
coredns-7568f67dbd-plrv8   1/1     Running   0          3m47s   10.244.1.4   node2   <none>           <none>

查看 Dashboard 的 NodePort 端口：

➜  ~ kubectl get svc -n kubernetes-dashboard
NAME                        TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)         AGE
dashboard-metrics-scraper   ClusterIP   10.99.37.172    <none>        8000/TCP        25m
kubernetes-dashboard        NodePort    10.103.102.27   <none>        443:31050/TCP   25m

然后可以通过上面的 31050 端口去访问 Dashboard，要记住使用 https，Chrome 不生效可以使用Firefox 测试，如果没有 Firefox 下面打不开页面，可以点击下页面中的信任证书即可：

🐧[Containerd] 部署 Containerd CRI 的 Kubernetes 集群 - 图1

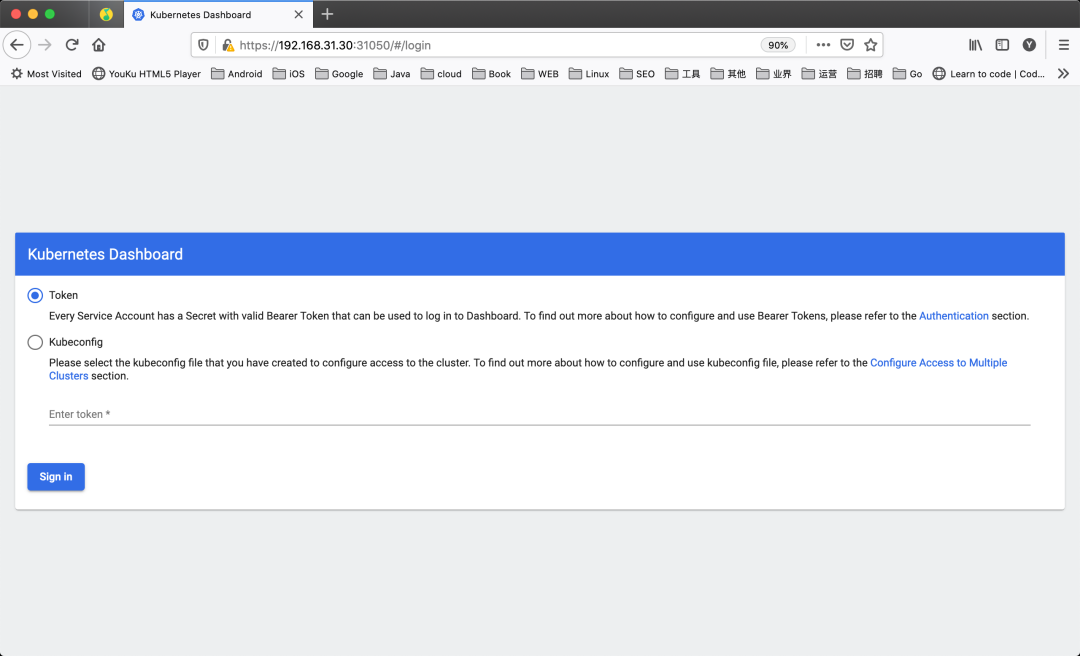

信任证书信任后就可以访问到 Dashboard 的登录页面了：

🐧[Containerd] 部署 Containerd CRI 的 Kubernetes 集群 - 图2

k8s dashboard login 然后创建一个具有全局所有权限的用户来登录 Dashboard：(admin.yaml)

kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: admin
roleRef:
  kind: ClusterRole
  name: cluster-admin
  apiGroup: rbac.authorization.k8s.io
subjects:
- kind: ServiceAccount
  name: admin
  namespace: kubernetes-dashboard
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: admin
  namespace: kubernetes-dashboard

直接创建：

➜  ~ kubectl apply -f admin.yaml
➜  ~ kubectl get secret -n kubernetes-dashboard|grep admin-token
admin-token-lwmmx                  kubernetes.io/service-account-token   3         1d
➜  ~ kubectl get secret admin-token-lwmmx -o jsonpath={.data.token} -n kubernetes-dashboard |base64 -d
# 会生成一串很长的base64后的字符串

然后用上面的 base64 解码后的字符串作为 token 登录 Dashboard 即可，新版本还新增了一个暗黑模式：

🐧[Containerd] 部署 Containerd CRI 的 Kubernetes 集群 - 图3

k8s dashboard 最终我们就完成了使用 kubeadm 搭建 v1.22.1 版本的 kubernetes 集群、coredns、ipvs、flannel、containerd。

➜  ~ kubectl get nodes -o wide
NAME     STATUS   ROLES                  AGE   VERSION   INTERNAL-IP      EXTERNAL-IP   OS-IMAGE                KERNEL-VERSION                CONTAINER-RUNTIME
master   Ready    control-plane,master   36m   v1.22.1   192.168.31.30    <none>        CentOS Linux 7 (Core)   3.10.0-1160.25.1.el7.x86_64   containerd://1.5.5
node2    Ready    <none>                 27m   v1.22.1   192.168.31.215   <none>        CentOS Linux 7 (Core)   3.10.0-1160.25.1.el7.x86_64   containerd://1.5.5

1.5 清理

如果你的集群安装过程中遇到了其他问题，我们可以使用下面的命令来进行重置：

➜  ~ kubeadm reset
➜  ~ ifconfig cni0 down && ip link delete cni0
➜  ~ ifconfig flannel.1 down && ip link delete flannel.1
➜  ~ rm -rf /var/lib/cni/

2 如何丝滑般将 Kubernetes 容器运行时从 Docker 切换成 Containerd

前面我们了解了 containerd 的发展历史和基本使用方式，本节我们就来尝试下使用 containerd 来作为 Kubernetes 集群的容器运行时。前面我们安装的集群默认使用的是 Docker 作为容器运行时，那么应该如何将容器运行时从 Docker 切换到 containerd 呢？

2.1 维护节点

首先标记需要切换的节点为维护模式，强制驱逐节点上正在运行的 Pod，这样可以最大程度降低切换过程中影响应用的正常运行，比如我们先将 node1 节点切换到 containerd。首先使用 kubectl cordon 命令将 node1 节点标记为 unschedulable 不可调度状态：

# 将 node1 标记为 unschedulable
➜  ~ kubectl cordon node1
node/node1 cordoned
➜  ~ kubectl get nodes
NAME     STATUS                     ROLES    AGE   VERSION
master   Ready                      master   85d   v1.19.11
node1    Ready,SchedulingDisabled   <none>   85d   v1.19.11
node2    Ready                      <none>   85d   v1.19.11

执行完上面的命令后，node1 节点变成了一个 SchedulingDisabled 状态，表示不可调度，这样新创建的 Pod 就不会调度到当前节点上来了。接下来维护 node1 节点，使用 kubectl drain 命令来维护节点并驱逐节点上的 Pod：

# 维护 node1 节点，驱逐 Pod
➜  ~ kubectl drain node1 --ignore-daemonsets
node/node1 already cordoned
WARNING: ignoring DaemonSet-managed Pods: kube-system/kube-flannel-ds-mzdgl, kube-system/kube-proxy-vddh9, lens-metrics/node-exporter-2g4hr
evicting pod "kiali-85c8cdd5b5-27cwv"
evicting pod "jenkins-587b78f5cd-9gvn8"
evicting pod "argocd-application-controller-0"
pod/argocd-application-controller-0 evicted
pod/kiali-85c8cdd5b5-27cwv evicted
pod/jenkins-587b78f5cd-9gvn8 evicted
node/node1 evicted

上面的命令会强制将 node1 节点上的 Pod 进行驱逐，我们加了一个 —ignore-daemonsets 的参数可以用来忽略 DaemonSet 控制器管理的 Pods，因为这些 Pods 不用驱逐到其他节点去，当节点驱逐完成后接下来我们就可以来对节点进行维护操作了，除了切换容器运行时可以这样操作，比如我们需要变更节点配置、升级内核等操作的时候都可以先将节点进行驱逐，然后再进行维护。

2.2 切换 containerd

接下来停掉 docker、containerd 和 kubelet：

➜  ~ systemctl stop kubelet
➜  ~ systemctl stop docker
➜  ~ systemctl stop containerd

因为我们安装的 Docker 默认安装使用了 containerd 作为后端的容器运行时，所以不需要单独安装 containerd 了，当然你也可以将 Docker 和 containerd 完全卸载掉，然后重新安装，这里我们选择直接使用之前安装的 containerd。因为 containerd 中默认已经实现了 CRI，但是是以 plugin 的形式配置的，以前 Docker 中自带的 containerd 默认是将 CRI 这个插件禁用掉了的（使用配置 disabled_plugins = [“cri”]），所以这里我们重新生成默认的配置文件来覆盖掉：

➜  ~ containerd config default > /etc/containerd/config.toml

前面我们已经介绍过上面的配置文件了，首先我们修改默认的 pause 镜像为国内的地址，替换 [plugins.”io.containerd.grpc.v1.cri”] 下面的 sandbox_image：

[plugins."io.containerd.grpc.v1.cri"]
  sandbox_image = "registry.aliyuncs.com/k8sxio/pause:3.2"
  ......

同样再配置下镜像仓库的加速器地址：

[plugins."io.containerd.grpc.v1.cri".registry]
  [plugins."io.containerd.grpc.v1.cri".registry.mirrors]
    [plugins."io.containerd.grpc.v1.cri".registry.mirrors."docker.io"]
      endpoint = ["https://bqr1dr1n.mirror.aliyuncs.com"]
    [plugins."io.containerd.grpc.v1.cri".registry.mirrors."k8s.gcr.io"]
      endpoint = ["https://registry.aliyuncs.com/k8sxio"]

接下来修改 kubelet 配置，将容器运行时配置为 containerd，打开 /etc/sysconfig/kubelet 文件，在该文件中可以添加一些额外的 kubelet 启动参数，配置如下所示：

KUBELET_EXTRA_ARGS="--container-runtime=remote --container-runtime-endpoint=unix:///run/containerd/containerd.sock"

上面的配置中我们增加了两个参数，—container-runtime 参数是用来指定使用的容器运行时的，可选值为 docker 或者 remote，默认是 docker，由于我们这里使用的是 containerd 这种容器运行时，所以配置为 remote 值（也就是除 docker 之外的容器运行时都应该指定为 remote），然后第二个参数 —container-runtime-endpoint 是用来指定远程的运行时服务的 endpiont 地址的，在 Linux 系统中一般都是使用 unix 套接字的形式，比如这里我们就是指定连接 containerd 的套接字地址 unix:///run/containerd/containerd.sock。其实还应该配置一个 —image-service-endpoint 参数用来指定远程 CRI 的镜像服务地址，如果没有指定则默认使用 —container-runtime-endpoint 的值了，因为 CRI 都会实现容器和镜像服务的。配置完成后重启 containerd 和 kubelet 即可：

➜  ~ systemctl daemon-reload
➜  ~ systemctl restart containerd
➜  ~ systemctl restart kubelet

重启完成后查看节点状态是否正常：

➜  ~ kubectl get nodes -o wide
NAME     STATUS                     ROLES    AGE   VERSION    INTERNAL-IP      EXTERNAL-IP   OS-IMAGE                KERNEL-VERSION                CONTAINER-RUNTIME
master   Ready                      master   85d   v1.19.11   192.168.31.30    <none>        CentOS Linux 7 (Core)   3.10.0-1160.25.1.el7.x86_64   docker://19.3.9
node1    Ready,SchedulingDisabled   <none>   85d   v1.19.11   192.168.31.95    <none>        CentOS Linux 7 (Core)   3.10.0-1160.25.1.el7.x86_64   containerd://1.4.4
node2    Ready                      <none>   85d   v1.19.11   192.168.31.215   <none>        CentOS Linux 7 (Core)   3.10.0-1160.25.1.el7.x86_64   docker://19.3.9

获取节点的时候加上 -o wide 可以查看节点的更多信息，从上面对比可以看到 node1 节点的容器运行时已经切换到 containerd://1.4.4 了。最后把 node1 节点重新加回到集群中来允许调度 Pod 资源：

➜  ~ kubectl uncordon node1
node/node1 uncordoned
➜  ~ kubectl get nodes
NAME     STATUS   ROLES    AGE   VERSION
master   Ready    master   85d   v1.19.11
node1    Ready    <none>   85d   v1.19.11
node2    Ready    <none>   85d   v1.19.11

用同样的方法再去处理其他节点即可将整个集群切换成容器运行时 containerd 了。

2.3 crictl

现在我们可以 node1 节点上使用 ctr 命令来管理 containerd，查看多了一个名为 k8s.io 的命名空间：

➜  ~ ctr ns ls
NAME   LABELS
k8s.io
moby

上文我们已经介绍 kubernetes 集群对接的 containerd 所有资源都在 k8s.io 的命名空间下面，而 docker 的则默认在 moby 下面，当然现在 moby 下面没有任何的数据了，但是在 k8s.io 命名空间下面就有很多镜像和容器资源了：

➜  ~ ctr -n moby c ls
CONTAINER    IMAGE    RUNTIME
➜  ~ ctr -n moby i ls
REF TYPE DIGEST SIZE PLATFORMS LABELS
➜  ~ ctr -n moby t ls
TASK    PID    STATUS
ctr -n k8s.io i ls -q
docker.io/library/busybox:latest
docker.io/library/busybox@sha256:0f354ec1728d9ff32edcd7d1b8bbdfc798277ad36120dc3dc683be44524c8b60
quay.io/coreos/flannel:v0.14.0
quay.io/coreos/flannel@sha256:4a330b2f2e74046e493b2edc30d61fdebbdddaaedcb32d62736f25be8d3c64d5
registry.aliyuncs.com/k8sxio/pause:3.2
......

我们当然可以直接使用 ctr 命令来直接管理镜像或容器资源，但是我们在使用过程中明显可以感觉到该工具没有 docker CLI 方便，从使用便捷性和功能性上考虑，我们更推荐使用 crictl 作为管理工具，crictl 为 CRI 兼容的容器运行时提供 CLI，这允许 CRI 运行时开发人员在无需设置 Kubernetes 组件的情况下调试他们的运行时。接下来我们就先简单介绍下如何使用 crictl 工具来提升管理容器运行时的效率。

2.3.1 安装

首先我们需要先安装 crictl 工具，直接从 cri-tools 的 release 页面下载对应的二进制包，解压放入 PATH 路径下即可：

➜  ~ VERSION="v1.22.0"
➜  ~ wget https://github.com/kubernetes-sigs/cri-tools/releases/download/$VERSION/crictl-$VERSION-linux-amd64.tar.gz
# 如果有限制，也可以替换成下面的 URL 加速下载
# wget https://download.fastgit.org/kubernetes-sigs/cri-tools/releases/download/$VERSION/crictl-$VERSION-linux-amd64.tar.gz
➜  ~ tar zxvf crictl-$VERSION-linux-amd64.tar.gz -C /usr/local/bin
➜  ~ rm -f crictl-$VERSION-linux-amd64.tar.gz
➜  ~ crictl -v
crictl version v1.22.0

到这里证明 crictl 工具安装成功了。

2.3.2 用法

crictl 安装完成后，接下来我们来了解下该工具的一些常见使用方法。首先需要修改下默认的配置文件，默认为 /etc/crictl.yaml，在文件中指定容器运行时和镜像的 endpoint 地址，内容如下所示：

runtime-endpoint: unix:///var/run/containerd/containerd.sock
image-endpoint: unix:///var/run/containerd/containerd.sock
debug: false
pull-image-on-create: false
disable-pull-on-run: false

配置完成后就可以使用 crictl 命令了。

获取 Pod 列表

通过 crictl pods 命令可以获取当前节点上运行的 Pods 列表，如下所示：

➜  ~ crictl pods
POD ID              CREATED             STATE               NAME                       NAMESPACE           ATTEMPT             RUNTIME
cb18081b33933       39 minutes ago      Ready               kube-flannel-ds-mzdgl      kube-system         1                   (default)
95d6004c55902       40 minutes ago      Ready               node-exporter-2g4hr        lens-metrics        1                   (default)
cfae80b3209db       40 minutes ago      Ready               kube-proxy-vddh9           kube-system         1                   (default)
99ac2583da87f       40 minutes ago      Ready               jenkins-587b78f5cd-dfzns   kube-ops            0                   (default)
07ebdc51f1def       45 minutes ago      NotReady            node-exporter-2g4hr        lens-metrics        0                   (default)
bec027b98f194       45 minutes ago      NotReady            kube-proxy-vddh9           kube-system         0                   (default)
b44b5ec385053       45 minutes ago      NotReady            kube-flannel-ds-mzdgl      kube-system         0                   (default)

还可以使用 —name 参数获取指定的 Pod：

➜  ~ crictl pods --name kube-flannel-ds-mzdgl
POD ID              CREATED             STATE               NAME                    NAMESPACE           ATTEMPT             RUNTIME
cb18081b33933       About an hour ago   Ready               kube-flannel-ds-mzdgl   kube-system         1                   (default)

同样也可以根据标签来筛选 Pod 列表：

➜  ~ crictl pods --label app=flannel
POD ID              CREATED             STATE               NAME                    NAMESPACE           ATTEMPT             RUNTIME
cb18081b33933       About an hour ago   Ready               kube-flannel-ds-mzdgl   kube-system         1                   (default)

获取镜像列表

使用 crictl images 命令可以获取所有的镜像：

➜  ~ crictl images
IMAGE                                     TAG                 IMAGE ID            SIZE
docker.io/jenkins/jenkins                 lts                 3b4ec91827f28       303MB
docker.io/library/busybox                 latest              69593048aa3ac       771kB
quay.io/coreos/flannel                    v0.14.0             8522d622299ca       21.1MB
quay.io/prometheus/node-exporter          v1.0.1              0e0218889c33b       13MB
registry.aliyuncs.com/k8sxio/kube-proxy   v1.19.11            732e0635ac9e0       49.3MB
registry.aliyuncs.com/k8sxio/pause        3.2                 80d28bedfe5de       300kB

同样在命令后面可以加上 -v 参数来显示镜像的详细信息：

➜  ~ crictl images -v
ID: sha256:3b4ec91827f28ed482b08f6e379c56ea2308967d10aa4f458442c922e0771f87
RepoTags: docker.io/jenkins/jenkins:lts
RepoDigests: docker.io/jenkins/jenkins@sha256:abcd55c9f19c85808124a4d82e3412719cd5c511c03ebd7d4210e9fa9e8f1029
Size: 302984002
Username: jenkins
ID: sha256:69593048aa3acfee0f75f20b77acb549de2472063053f6730c4091b53f2dfb02
RepoTags: docker.io/library/busybox:latest
RepoDigests: docker.io/library/busybox@sha256:0f354ec1728d9ff32edcd7d1b8bbdfc798277ad36120dc3dc683be44524c8b60
Size: 770886
......

获取容器列表

使用 crictl ps 命令可以获取正在运行的容器列表：

➜  ~ crictl ps
CONTAINER           IMAGE               CREATED             STATE               NAME                ATTEMPT             POD ID
c8474738e4587       3b4ec91827f28       About an hour ago   Running             jenkins             0                   99ac2583da87f
0f9c826f87ef8       8522d622299ca       About an hour ago   Running             kube-flannel        1                   cb18081b33933
da444f718d37b       0e0218889c33b       About an hour ago   Running             node-exporter       1                   95d6004c55902
a484a8a69ea59       732e0635ac9e0       About an hour ago   Running             kube-proxy          1                   cfae80b3209db

还有更多其他可选参数，可以通过 crictl ps -h 获取，比如显示最近创建的两个容器：

➜  ~ crictl ps -n 2
CONTAINER           IMAGE               CREATED             STATE               NAME                ATTEMPT             POD ID
c8474738e4587       3b4ec91827f28       About an hour ago   Running             jenkins             0                   99ac2583da87f
0f9c826f87ef8       8522d622299ca       About an hour ago   Running             kube-flannel        1                   cb18081b33933

使用 -s 选项按照状态进行过滤：

➜  ~ crictl ps -s Running
CONTAINER           IMAGE               CREATED             STATE               NAME                ATTEMPT             POD ID
c8474738e4587       3b4ec91827f28       About an hour ago   Running             jenkins             0                   99ac2583da87f
0f9c826f87ef8       8522d622299ca       About an hour ago   Running             kube-flannel        1                   cb18081b33933
da444f718d37b       0e0218889c33b       About an hour ago   Running             node-exporter       1                   95d6004c55902
a484a8a69ea59       732e0635ac9e0       About an hour ago   Running             kube-proxy          1                   cfae80b3209db

在容器中执行命令

crictl 也有类似 exec 的命令支持，比如在容器 ID 为 c8474738e4587 的容器中执行一个 date 命令：

➜  ~ crictl exec -it c8474738e4587 date
Tue 17 Aug 2021 08:23:02 AM UTC

输出容器日志

还可以获取容器日志信息：

➜  ~ crictl logs c8474738e4587
......
2021-08-17 07:19:51.846+0000 [id=155]   INFO    hudson.model.AsyncPeriodicWork#lambda$doRun$0: Started Periodic background build discarder
2021-08-17 07:19:51.854+0000 [id=155]   INFO    hudson.model.AsyncPeriodicWork#lambda$doRun$0: Finished Periodic background build discarder. 6 ms
2021-08-17 08:19:51.846+0000 [id=404]   INFO    hudson.model.AsyncPeriodicWork#lambda$doRun$0: Started Periodic background build discarder
2021-08-17 08:19:51.848+0000 [id=404]   INFO    hudson.model.AsyncPeriodicWork#lambda$doRun$0: Finished Periodic background build discarder. 1 ms

和 kubectl logs 类似于，还可以使用 -f 选项来 Follow 日志输出，—tail N 也可以指定输出最近的 N 行日志。

资源统计

使用 crictl stats 命令可以列举容器资源的使用情况：

➜  ~ crictl stats
CONTAINER           CPU %               MEM                 DISK                INODES
0f9c826f87ef8       0.00                21.2MB              0B                  17
a484a8a69ea59       0.00                23.55MB             12.29kB             25
c8474738e4587       0.08                413.2MB             3.338MB             12
da444f718d37b       0.00                14.46MB             0B                  16

此外镜像和容器相关的一些操作也都支持，比如：

拉取镜像：crictl pull
运行 Pod：crictl runp
运行容器：crictl run
启动容器：crictl start
删除容器：crictl rm
删除镜像：crictl rmi
删除 Pod：crictl rmp
停止容器：crictl stop
停止 Pod：crictl stopp
……

更多信息请参考 https://github.com/kubernetes-sigs/cri-tools。

2.4 CLI 对比

前面我们了解了围绕镜像、容器和 Pod 可以使用 docker、ctr、crictl 这些命令行工具进行管理，接下来我们就来比较下这几个常用命令的使用区别。

命令	Docker	Containerd
	docker	crictl（推荐）	ctr
查看容器列表	docker ps	crictl ps	ctr -n k8s.io c ls
查看容器详情	docker inspect	crictl inspect	ctr -n k8s.io c info
查看容器日志	docker logs	crictl logs	无
容器内执行命令	docker exec	crictl exec	无
挂载容器	docker attach	crictl attach	无
显示容器资源使用情况	docker stats	crictl stats	无
创建容器	docker create	crictl create	ctr -n k8s.io c create
启动容器	docker start	crictl start	ctr -n k8s.io run
停止容器	docker stop	crictl stop	无
删除容器	docker rm	crictl rm	ctr -n k8s.io c del
查看镜像列表	docker images	crictl images	ctr -n k8s.io i ls
查看镜像详情	docker inspect	crictl inspecti	无
拉取镜像	docker pull	crictl pull	ctr -n k8s.io i pull
推送镜像	docker push	无	ctr -n k8s.io i push
删除镜像	docker rmi	crictl rmi	ctr -n k8s.io i rm
查看Pod列表	无	crictl pods	无
查看Pod详情	无	crictl inspectp	无
启动Pod	无	crictl runp	无
停止Pod	无	crictl stopp	无

需要注意的是通过 ctr containers create 命令创建的容器只是一个静态的容器，所以还需要通过 ctr task start 来启动容器进程。当然，也可以直接使用 ctr run 命令来创建并运行容器。在进入容器操作时，与 docker 不同的是，必须在 ctr task exec 命令后指定 —exec-id 参数，这个 id 可以随便写，只要唯一就行。另外，ctr 没有 stop 容器的功能，只能暂停（ctr task pause）或者杀死（ctr task kill）容器。另外要说明的是 crictl pods 列出的是 Pod 的信息，包括 Pod 所在的命名空间以及状态。crictl ps 列出的是应用容器的信息，而 docker ps 列出的是初始化容器（pause 容器）和应用容器的信息，初始化容器在每个 Pod 启动时都会创建，通常不会关注，所以 crictl 使用起来更简洁明了一些。

2.5 日志配置

docker 和 containerd 除了在常用命令上有些区别外，在容器日志及相关参数配置方面也存在一些差异。当使用 Docker 作为 Kubernetes 容器运行时的时候，容器日志的落盘是由 Docker 来完成的，日志被保存在类似 /var/lib/docker/containers/ 的目录下面，kubelet 会在 /var/log/pods 和 /var/log/containers 下面创建软链接，指向容器日志目录下的容器日志文件。对应的日志相关配置可以通过配置文件进行指定，如下所示：

{
    "log-driver": "json-file",
    "log-opts": {
        "max-size": "100m",
        "max-file: "10"
    }
}

而当使用 containerd 作为 Kubernetes 容器运行时的时候，容器日志的落盘则由 kubelet 来完成了，被直接保存在 /var/log/pods/ 目录下面，同时在 /var/log/containers 目录下创建软链接指向日志文件。同样日志配置则是通过 kubelet 参数中进行指定的，如下所示：

--container-log-max-files=10 --container-log-max-size="100Mi"

所以如果我们有进行日志收集理论上来说两种方案都是兼容的，基本上不用改动。当然除了这些差异之外，可能对于我们来说镜像构建这个环节是我们最需要关注的了。切换到 containerd 之后，需要注意 docker.sock 不再可用，也就意味着不能再在容器里面执行 docker 命令来构建镜像了。所以接下来需要和大家介绍几种不需要使用 docker.sock 也可以构建镜像的方法。
