蓝牙BLE业务说明

基础规范使用

广播规范

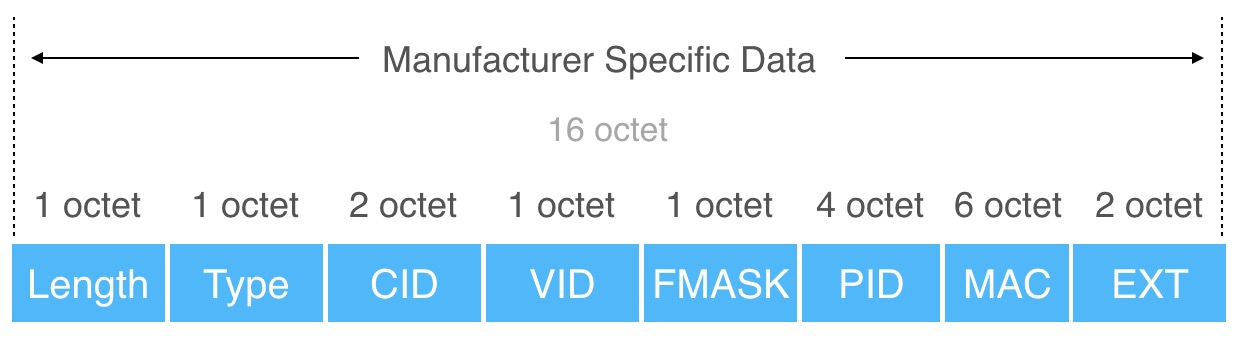

广播规范使用BLE设备类型，即将Subtype置为0b1011。广播格式与基本类型广播格式保持一致。详见《蓝牙设备GATT规范》。

在基本类型的定义上扩展出2个字节的Ext字段，用来标识一些额外的信息。各Bit位定义如下：

数据传输规范

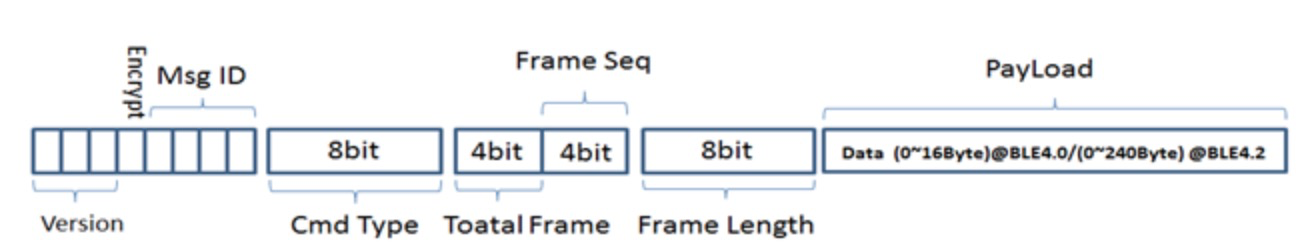

BLE数据传输使用基础规范定义的数据格式和规则。数据包如下图，详见《天猫精灵智能家居蓝牙设备GATT规范》。

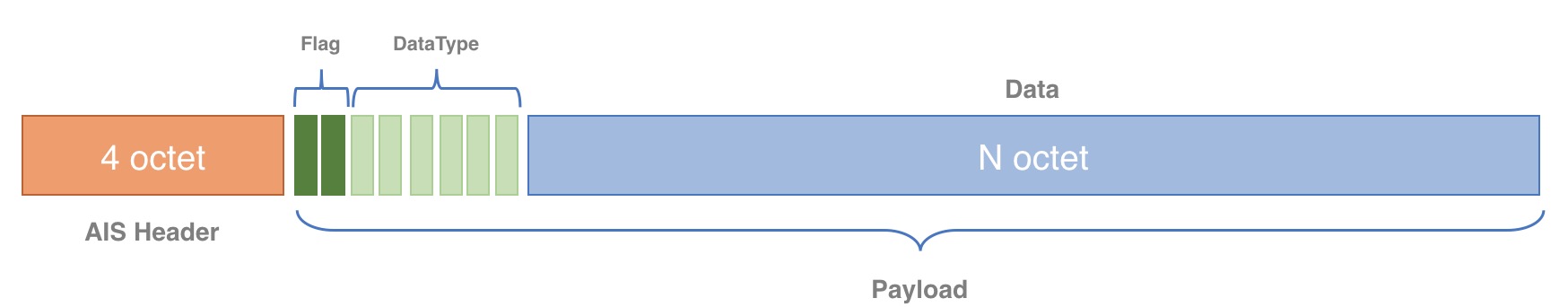

Payload业务规范

Flag标识业务数据的特征

DataType标识业务数据的类型，Bit序0～5，当前为0b000001，后续可做扩展。

业务交互流程

接入设备类型

接入的产品必须符合标准的BLE GATT协议。由于GATT和Mesh协议不同，是基于连接的协议，也就是传输数据之前必须先进行连接，而天猫精灵和APP同时连接的BLE 设备是有限的，所以和天猫精灵连接的BLE设备，只有在需要传输数据的时候才建立GATT的连接，数据传输完成之后，GATT连接就需要断开。
由于这种差异性，根据产品业务不同，将接入的产品主要分为数据上报型设备和数据下发上报型设备。

数据上报型设备

此类设备以上传数据给天猫精灵或APP为主要业务场景，天猫精灵或APP侧没有主动下发命令的需求。体脂秤是典型的数据上报型设备，体脂秤都是主动将采集到的体脂信息主动上报到天猫精灵或APP，天猫精灵或APP在连接还没有建立的情况下，没有主动下发命令的场景。
此类设备只在需要上报数据的时候，向外发送BLE 广播包，天猫精灵和APP扫描到此广播包后就主动连接此设备，连接建立之后，设备主动上报数据到天猫精灵端或APP端，在连接没有断开之前，天猫精灵端或APP 端可以下发命令。
当设备和天猫精灵在2分钟内没有数据传输的话，精灵需要主动断开和设备的连接。同时也允许设备为了功耗的考虑，在完成数据传输后立刻主动断开和天猫精灵的连接。

数据下发上报型设备

此类设备除了上传数据给天猫精灵的业务场景之外，还有天猫精灵主动推送命令给设备的业务场景。此类设备要求此设备一直处在可被连接的状态。天猫精灵或APP需要主动推送命令的时候，先主动连接此设备，然后发送命令。

指令集

CMD对应数据格式Header中的Cmd Type。

1、设备主动上报：
0x01 :蓝牙设备主动上报的设备状态。 2、Request-Response模型：
0x02 :手机App/音箱发出请求指令，需要对方回复，与0x03对应。
0x03 :蓝牙设备回复请求指令，与0x02对应。 0x04 :蓝牙设备发出请求指令，需要手机APP/音箱回复，与0x05对应。
0x05 :手机APP/音箱回复请求指令，与0x04对应。 3、下发命令
0x06:手机App/音箱发送指令，无需对方回复。 4、异常上报：
0x0F :指令异常通知，用于蓝牙设备通知手机App，设备接收到错误的指令或流程出错。

数据（Payload）说明

厂商可以根据设备情况，自选Paylaod数据格式。即：使用厂商自定义私有格式或使用阿里格式。如果厂商选用自定义格式，设备端的改动较小，但需到云端配置脚本数据转换；如果选用阿里格式，则需要设备端实现阿里的数据规范。
自定义脚本规范，参考《自定义透传脚本》。
阿里定义的数据格式，参考《智能家居设备蓝牙扩展协议》。
