自定义表单-操作说明

功能列表

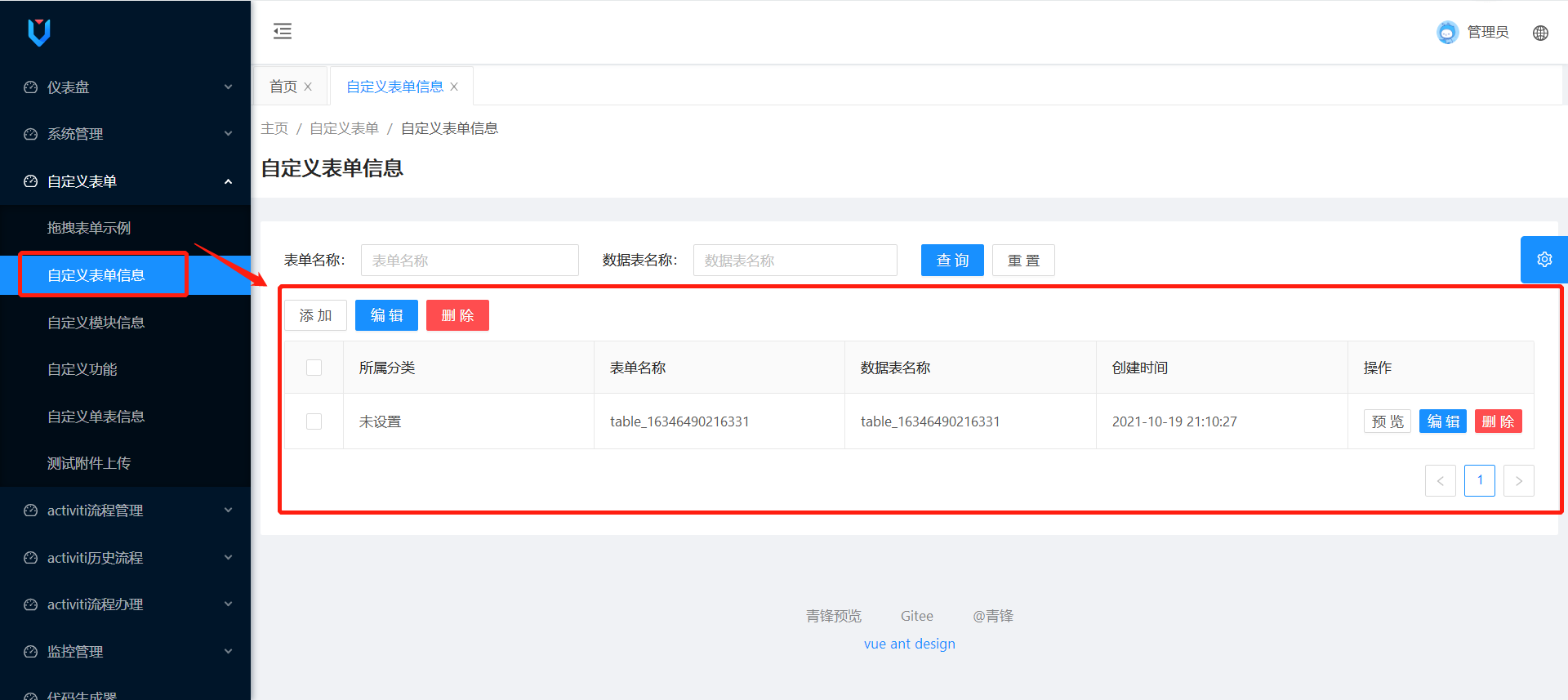

点击自定义表单信息，打开自定义表单管理页面。

拖拽表单设计

左侧为拖拽表单的基本控件，右侧为拖拽表单的属性，中间位置为拖拽表单预览部分。

基础表单组件

输入框、文本框、数字输入框、下拉选择器、多选框、单选框、日期选择框、时间选择框、评分、滑动输入条、树形选择器、级联选择器、选择输入列、富文本、开关。

辅助组件

按钮、警告提示、文字、HTML

子表表单组件（重要）

动态表格
每次拖拽一个动态表格，相当于创建一个子表，一个动态表格内的字段为子表字段。

布局组件（辅助元素）

分割线、卡片布局、标签页布局、栅格布局、表格布局。

拖拽表单属性（重点属性介绍）

表单属性设置

表单名称：创建数据表的备注说明。
数据表名称：创建数据表的表名称。

基础控件属性

标签：数据字段的备注名称。
数据字段：数据表字段名称。

组件动态数据

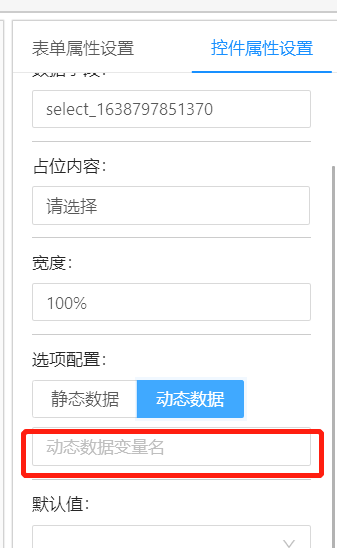

下拉框、多选框、单选框组件可以配置动态数据，动态数据须指定字典的父级编码：
字典下拉项会自动展示父级节点的下级内容。

自定义表单-技术要点说明

前端代码重点解析

下面只介绍拖拽表单的整合及预览的代码，首页代码为通用代码，不做展示。

拖拽表单整合代码如下

  1. <template>
  2.   <div class="design_div">
  3.     <k-form-design
  4.       showToolbarsText
  5.       toolbarsTop
  6.       title="青锋表单设计器"
  7.       :showHead="false"
  8.       :hideModel="false"
  9.       @save="handleSave"
  10.       @close="handleClose"
  11.       ref="qfRef"
  12.     />
  13.   </div>
  14. </template>
  16. <script>
  17. import { saveOrUpdate } from "@/api/customize/vform";
  18. export default {
  19.   // 声明当前子组件接收父组件传递的属性
  20.   props: {
  21.     record: {
  22.       type: Object,
  23.       default: null,
  24.     },
  25.   },
  26.   data() {
  27.     return {
  28.       jsonData: {},
  29.     };
  30.   },
  31.   mounted() {
  32.     if (this.record.id != "" && this.record.id != undefined) {
  33.       this.jsonData = JSON.parse(this.record.table_content);
  34.       this.importData();
  35.     }
  36.   },
  37.   methods: {
  38.     handleSave(values) {
  39.       //alert("触发保存方法");
  40.       //console.log(values);
  41.       //this.$refs.qfRef.handleReset();
  42.       let data = this.$refs.qfRef.getValue();
  43.       data.table_content = values;
  44.       console.log(this.record);
  45.       let myRecord = "";
  46.       if (this.record != "") {
  47.         myRecord = JSON.stringify(this.record);
  48.       }
  49.       saveOrUpdate({
  50.         record: myRecord,
  51.         table_content: values,
  52.         config: JSON.stringify(data.config),
  53.         list: JSON.stringify(data.list),
  54.       }).then((response) => {
  55.         if (response.data.success) {
  56.           this.$success({
  57.             title: "提示：",
  58.             content: "表单创建成功。",
  59.           });
  60.           this.$emit("finishResponse", response);
  61.         } else {
  62.           this.$message.error(response.data.msg);
  63.         }
  64.       });
  65.     },
  66.     handleClose(values) {},
  67.     importData() {
  68.       this.$refs.qfRef.handleSetData(this.jsonData);
  69.     },
  70.   },
  71. };
  72. </script>
  74. <style>
  75. .design_div {
  76.   margin-top: -20px;
  77. }
  78. .operating-area {
  79.   background-color: #f6f6f6;
  80. }
  81. .k-form-design {
  82.   margin-top: -20px;
  83. }
  84. </style>

拖拽表单代码预览

  1. <template>
  2.   <div>
  3.     <k-form-build ref="qfRef" :value="jsonData" />
  4.     <a-modal v-model="visible" title="表单数据" on-ok="handleOk">
  5.       <template slot="footer">
  6.         <a-button
  7.           key="submit"
  8.           type="primary"
  9.           :loading="loading"
  10.           @click="handleOk"
  11.         >
  12.           关闭
  13.         </a-button>
  14.       </template>
  15.       <pre>{{data}}</pre>
  16.     </a-modal>
  17.   </div>
  18. </template>
  19. <script>
  20. export default {
  21.   // 声明当前子组件接收父组件传递的属性
  22.   props: {
  23.     record: {
  24.       type: Object,
  25.       default: null,
  26.     },
  27.   },
  28.   data() {
  29.     return {
  30.       jsonData: {},
  31.       visible: false,
  32.       data:{}
  33.     };
  34.   },
  35.   mounted() {
  36.     this.jsonData = JSON.parse(this.record.table_content);
  37.   },
  38.   methods: {
  39.     onOk() {
  40.       // 使用getData函数获取数据
  41.       this.$refs.qfRef
  42.         .getData()
  43.         .then((values) => {
  44.           this.visible = true;
  45.           this.data = values;
  46.           console.log("验证通过", values);
  47.         })
  48.         .catch(() => {
  49.           console.log("验证未通过，获取失败");
  50.         });
  51.     },
  52.     onCancel() {
  53.       return new Promise((resolve) => {
  54.         resolve(true);
  55.       });
  56.     },
  57.     handleOk() {
  58.       this.visible = false;
  59.     },
  60.   },
  61. };
  62. </script>

后端代码重点解析


后端代码的核心功能在于设计表单的数据存储和更新，下面重点讲解拖拽代码的保存和更新方法。

拖拽表单保存更新方法

1、根据record判断是否为空，为空则添加，不为空则更新
后端代码如下：

  1.  @PostMapping
  2.     @PreAuthorize("hasAnyAuthority('vform:add')")
  3.     public void save(@Valid @RequestBody PageData pd,HttpServletResponse response) throws Exception {
  4.         Json json = new Json();
  5.         try {
  6.             System.out.println(pd.get("record"));
  7.             //根据record判断是否为空，为空则添加，不为空则更新
  8.             if(Verify.verifyIsNotNull(pd.get("record"))){
  9.                 //查询数据表是否已经存在，如果存在则提示
  10.                 Map record = (Map) JSON.parse(pd.get("record").toString());
  11.                 Map maps = (Map) JSON.parse(pd.get("config").toString());
  12.                 if(record.get("table_name").equals(maps.get("table_name"))){
  13.                     this.vformService.updateVform(pd);
  14.                     json.setSuccess(true);
  15.                     json.setMsg("数据更新成功");
  16.                 }else{
  17.                     QueryWrapper queryWrapper = new QueryWrapper();
  18.                     queryWrapper.eq("table_name",maps.get("table_name"));
  19.                     int num = vformService.list(queryWrapper).size();
  20.                     if(num==0){
  21.                         pd.put("table_schema",table_schema);
  22.                         pd.put("table_name",maps.get("table_name"));
  23.                         int n = vformService.findTableList(pd).size();
  24.                         if(n==0){
  25.                             //添加-创建信息
  26.                             this.vformService.updateVform(pd);
  27.                             json.setSuccess(true);
  28.                             json.setMsg("数据更新成功");
  29.                         }else{
  30.                             json.setSuccess(false);
  31.                             json.setMsg("数据表已创建，不可重复创建。");
  32.                         }
  33.                     }else{
  34.                         json.setSuccess(false);
  35.                         json.setMsg("数据表信息已存在，不可重复创建。");
  36.                     }
  38.                 }
  39.             }else{
  40.                 //判断数据表是否存在，存在则提示
  41.                 Map maps = (Map) JSON.parse(pd.get("config").toString());
  42.                 QueryWrapper queryWrapper = new QueryWrapper();
  43.                 queryWrapper.eq("table_name",maps.get("table_name"));
  44.                 int num = vformService.list(queryWrapper).size();
  45.                 if(num==0){
  46.                     pd.put("table_schema",table_schema);
  47.                     pd.put("table_name",maps.get("table_name"));
  48.                     int n = vformService.findTableList(pd).size();
  49.                     if(n==0){
  50.                         //添加-创建信息
  51.                         this.vformService.saveVform(pd);
  52.                         json.setSuccess(true);
  53.                         json.setMsg("新增信息成功");
  54.                     }else{
  55.                         json.setSuccess(false);
  56.                         json.setMsg("数据表已创建，不可重复创建。");
  57.                     }
  58.                 }else{
  59.                     json.setSuccess(false);
  60.                     json.setMsg("数据表信息已存在，不可重复创建。");
  61.                 }
  62.             }
  63.         } catch (Exception e) {
  64.             e.printStackTrace();
  65.             String message = "新增信息失败";
  66.             json.setSuccess(false);
  67.             json.setMsg(message);
  68.             throw new MyException(message);
  69.         }
  70.         this.writeJson(response,json);
  71.     }

重点在于saveVform和updateVform两个方法。

saveVform方法解析/updateVform同理

  1.  @Transactional
  2.     public void saveVform(PageData pd) throws Exception{
  3.         //更新操作:如果表名称发生改变，则修改表名称；如果字段发生变更，则变更数据表结构。
  4.         Map maps = (Map) JSON.parse(pd.get("config").toString());
  5.         Vform vform = new Vform();
  6.         String id = GuidUtil.getUuid();
  7.         vform.setId(id);
  8.         String time = DateTimeUtil.getDateTimeStr();
  9.         vform.setCreate_time(time);
  10.         String type = "0";
  11.         //处理数据权限
  12.         String authParams = SecurityContextHolder.getContext().getAuthentication().getName();
  13.         vform.setCreate_user(authParams.split(":")[1]);
  14.         vform.setCreate_organize(authParams.split(":")[2]);
  15.         vform.setType(type);
  16.         vform.setTable_name(maps.get("table_name").toString());
  17.         vform.setTable_comment(maps.get("table_comment").toString());
  18.         vform.setTable_content(pd.get("table_content").toString());
  19.         this.save(vform);
  20.         //数据表字段
  21.         List<Vfield> vfields = new ArrayList<Vfield>();
  22.         List<PageData> list = JSON.parseArray(pd.get("list").toString(),PageData.class);
  23.         //获取需要创建的主表字段
  24.         vfields = createField(id,list,vfields,"add",new ArrayList<Vform>());
  25.         vfieldService.saveBatch(vfields);
  27.         //创建数据表
  28.         pd.put("table_name",maps.get("table_name").toString());
  29.         pd.put("table_comment",maps.get("table_comment").toString());
  30.         this.baseMapper.createTable(pd);
  31.         this.baseMapper.updateTableComment(pd);
  33.         //创建数据字段
  34.         for (Vfield vfield:vfields) {
  35.             pd.put("field_name",vfield.getField_name());
  36.             if(vfield.getField_name().contains("textarea")){
  37.                 pd.put("field_type","varchar(500)");
  38.             }else if(vfield.getField_name().contains("editor")||vfield.getField_name().contains("uploadFile")||vfield.getField_name().contains("uploadImg")){
  39.                 pd.put("field_type","text");
  40.             }else{
  41.                 if(Verify.verifyIsNotNull(vfield.getMaxLength())){
  42.                     if(Integer.parseInt(vfield.getMaxLength())<=120){
  43.                         pd.put("field_type","varchar(120)");
  44.                     }else{
  45.                         pd.put("field_type","varchar("+vfield.getMaxLength()+")");
  46.                     }
  47.                 }else{
  48.                     pd.put("field_type","varchar(120)");
  49.                 }
  50.             }
  51.             pd.put("field_null","null");
  52.             pd.put("field_comment",vfield.getField_comment());
  53.             System.out.println(pd.toString());
  54.             this.vfieldService.addField(pd);
  55.         }
  56.     }

1、保存主表数据


2、解析子表组队并保存

子表已list json格式传递，解析成为list对象在进行存储。

3、创建基础数据并修改备注

此处并未创建完整的表，只创建基础数据表，基础数据表的字段内容有：
初始字段： id、type、status(0,1)、order_by、create_time、create_user、create_organize、update_user、update_time

4、执行添加表字段


5、动态数据表单-子表的创建


  1.     public List<Vfield> createField(String table_id,List<PageData> list,List<Vfield> vfields,String type,List<Vform> vforms){
  2.         String time = DateTimeUtil.getDateTimeStr();
  3.         //当前登录用户
  4.         String authParams = SecurityContextHolder.getContext().getAuthentication().getName();
  5.         for (PageData p:list) {
  6.             if(noField.contains(p.get("type").toString())){
  7.                 continue;
  8.             }
  9.             if(bjField.contains(p.get("type").toString())){
  10.                 vfields = createLayoutField(table_id,vfields,p,type,vforms);
  11.             }else{
  12.                 Vfield vfield = new Vfield();
  13.                 vfield.setId(GuidUtil.getUuid());
  14.                 vfield.setTable_id(table_id);
  15.                 vfield.setType("0");
  16.                 vfield.setField_name(p.get("model").toString());
  17.                 vfield.setField_comment(p.get("label").toString());
  18.                 vfield.setField_key(p.get("key").toString());
  19.                 vfield.setField_type(p.get("type").toString());
  20.                 vfield.setCreate_time(time);
  21.                 vfield.setCreate_user(authParams.split(":")[1]);
  22.                 vfield.setCreate_organize(authParams.split(":")[2]);
  23.                 Map pp = (Map) JSON.parse(p.get("options").toString());
  24.                 vfield.setMaxLength(pp.get("maxLength")+"");
  25.                 //处理包含动态数据源的选项标签
  26.                 if(dynamicField.contains(p.get("type").toString())){
  27.                     vfield.setDynamic(pp.get("dynamic").toString());
  28.                     vfield.setDynamicKey(pp.get("dynamicKey").toString());
  29.                     vfield.setOptions(pp.get("options").toString());
  30.                 }
  31.                 vfields.add(vfield);
  32.                 if(p.get("type").equals("batch")){
  33.                     if(type.equals("save")){
  34.                         createLinkTable(table_id,p);
  35.                     }else if(type.equals("update")){
  36.                         updateLinkTable(table_id,vforms,p);
  37.                     }
  38.                 }
  39.             }
  40.         }
  41.         return vfields;
  42.     }

下面详细分析createField
1、字段类型为：button、alert、text、html、divider说明是辅助字段，忽略。
2、字段类型为：card、tabs、grid、table 说明是布局组件，需要继续遍历布局组件，找到里面真正的表单组件。下面会单独介绍。
判断是否为动态数据表，如果为动态数据表则处理关联字段。

6、布局组件的递归遍历

递归遍历-查询布局组件下的实际form组件。
下面分别对卡片布局、标签页布局、栅格布局、表格布局做了递归操作。
大家可能会注意到，在递归操作过程中又调用了【createField】细心的朋友会发现，明明刚才在createField中调用的createLayoutField，的确如此，这就是递归的妙处。

  1.  //递归遍历-创建字段 tabs、grid、table
  2.     public List<Vfield> createLayoutField(String table_id,List<Vfield> vfields,PageData fieldPd,String type,List<Vform> vforms){
  3.         if(fieldPd.get("type").equals("card")){
  4.             List<PageData> list = JSON.parseArray(fieldPd.get("list").toString(),PageData.class);
  5.             vfields = createField(table_id,list,vfields,type,vforms);
  6.         }else if(fieldPd.get("type").equals("tabs")||fieldPd.get("type").equals("grid")){
  7.             List<PageData> columns = JSON.parseArray(fieldPd.get("columns").toString(),PageData.class);
  8.             for(PageData cp:columns){
  9.                 List<PageData> list = JSON.parseArray(cp.get("list").toString(),PageData.class);
  10.                 vfields = createField(table_id,list,vfields,type,vforms);
  11.             }
  12.         }else if(fieldPd.get("type").equals("table")){
  13.             List<PageData> trs = JSON.parseArray(fieldPd.get("trs").toString(),PageData.class);
  14.             for (PageData trPd:trs){
  15.                 List<PageData> tds = JSON.parseArray(trPd.get("tds").toString(),PageData.class);
  16.                 for (PageData tdPd:tds) {
  17.                     List<PageData> list = JSON.parseArray(tdPd.get("list").toString(),PageData.class);
  18.                     vfields = createField(table_id,list,vfields,type,vforms);
  19.                 }
  20.             }
  21.         }
  22.         return vfields;
  23.     }

7、动态数据表-关联字段递归

通过分析，拆解创建关联表信息，大致分为一下内容。

  1.   //处理关联表数据
  2.     public void createLinkTable(String main_id,PageData pd){
  3.         Vform vform = new Vform();
  4.         String id = GuidUtil.getUuid();
  5.         vform.setId(id);
  6.         String time = DateTimeUtil.getDateTimeStr();
  7.         vform.setCreate_time(time);
  8.         String type = "1";
  9.         vform.setMain_id(main_id);
  10.         //处理数据权限
  11.         String authParams = SecurityContextHolder.getContext().getAuthentication().getName();
  12.         vform.setCreate_user(authParams.split(":")[1]);
  13.         vform.setCreate_organize(authParams.split(":")[2]);
  14.         vform.setType(type);
  15.         vform.setTable_name(pd.get("model").toString());
  16.         vform.setTable_comment(pd.get("label").toString());
  17.         vform.setTable_content(pd.get("key").toString());
  18.         this.save(vform);
  19.         //数据表字段
  20.         List<Vfield> vfields = new ArrayList<Vfield>();
  21.         List<PageData> list = JSON.parseArray(pd.get("list").toString(),PageData.class);
  22.         for (PageData p:list) {
  23.             if(noField.contains(p.get("type").toString())){
  24.                 continue;
  25.             }
  26.             Vfield vfield = new Vfield();
  27.             vfield.setId(GuidUtil.getUuid());
  28.             vfield.setTable_id(id);
  29.             vfield.setType(type);
  30.             vfield.setField_name(p.get("model").toString());
  31.             vfield.setField_comment(p.get("label").toString());
  32.             vfield.setField_key(p.get("key").toString());
  33.             vfield.setField_type(p.get("type").toString());
  34.             vfield.setCreate_time(time);
  35.             vfield.setCreate_user(authParams.split(":")[1]);
  36.             vfield.setCreate_organize(authParams.split(":")[2]);
  37.             Map pp = (Map) JSON.parse(p.get("options").toString());
  38.             vfield.setMaxLength(pp.get("maxLength")+"");
  39.             //处理包含动态数据源的选项标签
  40.             if(dynamicField.contains(p.get("type").toString())){
  41.                 vfield.setDynamic(pp.get("dynamic").toString());
  42.                 vfield.setDynamicKey(pp.get("dynamicKey").toString());
  43.                 vfield.setOptions(pp.get("options").toString());
  44.             }
  45.             vfields.add(vfield);
  46.         }
  47.         vfieldService.saveBatch(vfields);
  49.         //创建数据表
  50.         pd.put("table_name",pd.get("model").toString());
  51.         pd.put("table_comment",pd.get("label").toString());
  52.         this.baseMapper.dropTable(pd);
  53.         this.baseMapper.createTable(pd);
  54.         this.baseMapper.updateTableComment(pd);
  56.         //创建数据字段
  57.         for (Vfield vfield:vfields) {
  58.             pd.put("field_name",vfield.getField_name());
  59.             if(vfield.getField_name().contains("textarea")){
  60.                 pd.put("field_type","varchar(500)");
  61.             }else if(vfield.getField_name().contains("editor")){
  62.                 pd.put("field_type","text");
  63.             }else{
  64.                 if(Verify.verifyIsNotNull(vfield.getMaxLength())){
  65.                     if(Integer.parseInt(vfield.getMaxLength())<=120){
  66.                         pd.put("field_type","varchar(120)");
  67.                     }else{
  68.                         pd.put("field_type","varchar("+vfield.getMaxLength()+")");
  69.                     }
  70.                 }else{
  71.                     pd.put("field_type","varchar(120)");
  72.                 }
  73.             }
  74.             pd.put("field_null","null");
  75.             pd.put("field_comment",vfield.getField_comment());
  76.             System.out.println(pd.toString());
  77.             this.vfieldService.addField(pd);
  78.         }
  80.     }

说明

本节内容，从理解上有点负责，稍微有点难度，对于新手来说有点困难，需要根据文档的指导，一步步的查找实现方式，本节也是拖拽表单的核心，这一块了解了，拖拽表单和数据表的创建模式也就明白了。
