3.1 为什么需要Helm？

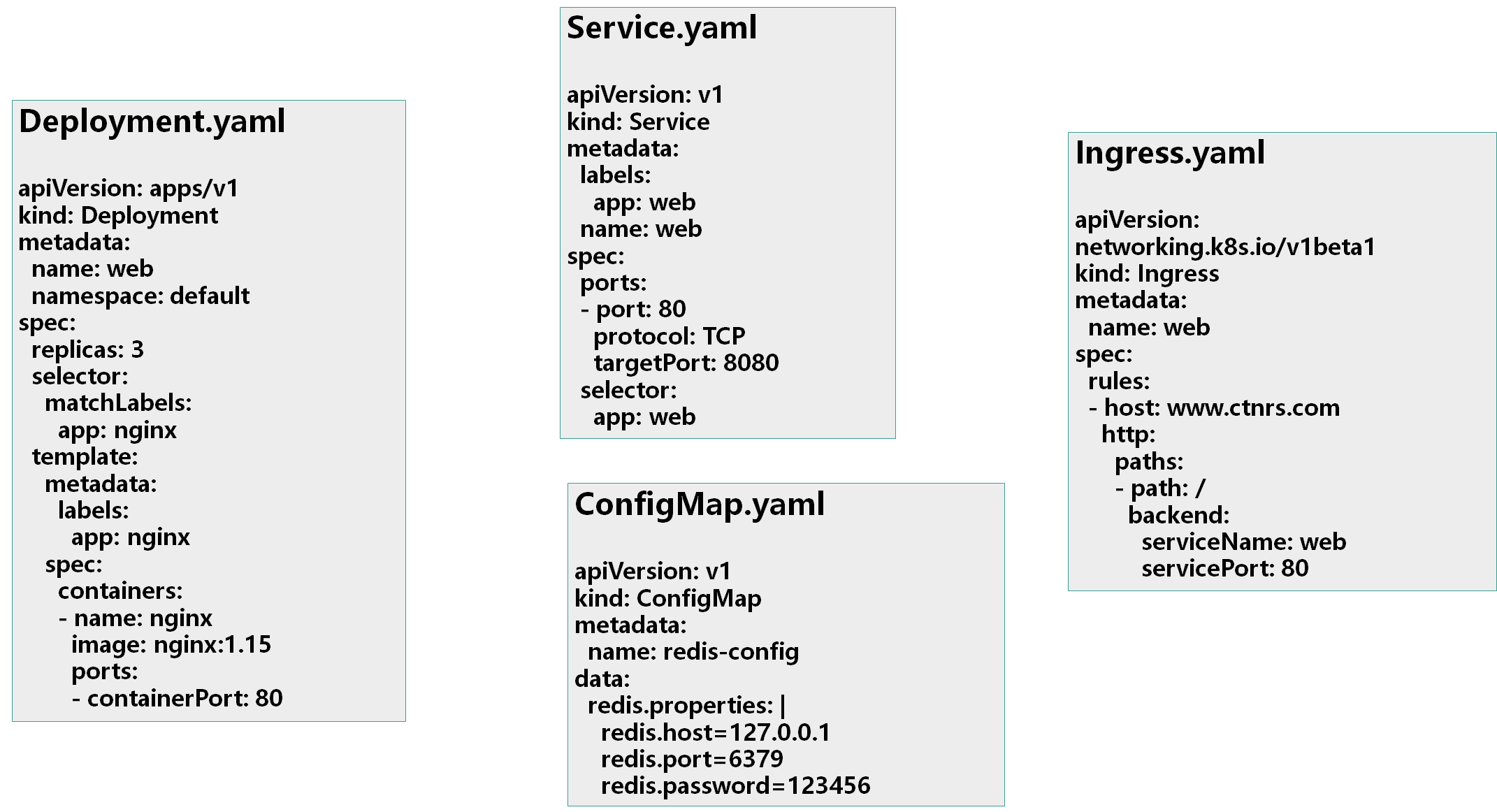

K8S上的应用对象，都是由特定的资源描述组成，包括deployment、service等。都保存各自文件中或者集中写到一个配置文件。然后kubectl apply –f 部署。

第三章 Helm应用包管理器（上） - 图1

如果应用只由一个或几个这样的服务组成，上面部署方式足够了。

而对于一个复杂的应用，会有很多类似上面的资源描述文件，例如微服务架构应用，组成应用的服务可能多达十个，几十个。如果有更新或回滚应用的需求，可能要修改和维护所涉及的大量资源文件，而这种组织和管理应用的方式就显得力不从心了。

且由于缺少对发布过的应用版本管理和控制，使Kubernetes上的应用维护和更新等面临诸多的挑战，主要面临以下问题：

  1. 如何将这些服务作为一个整体管理
  2. 这些资源文件如何高效复用
  3. 不支持应用级别的版本管理

3.2 Helm 介绍

Helm是一个Kubernetes的包管理工具，就像Linux下的包管理器，如yum/apt等，可以很方便的将之前打包好的yaml文件部署到kubernetes上。

Helm有两个重要概念：

  • helm：一个命令行客户端工具，主要用于Kubernetes应用chart的创建、打包、发布和管理。
  • Chart：应用描述，一系列用于描述 k8s 资源相关文件的集合。
  • Release：基于Chart的部署实体，一个 chart 被 Helm 运行后将会生成对应的一个 release；将在k8s中创建出真实运行的资源对象。

3.3 Helm v3 变化

2019年11月13日， Helm团队发布 Helm v3的第一个稳定版本。

该版本主要变化如下：

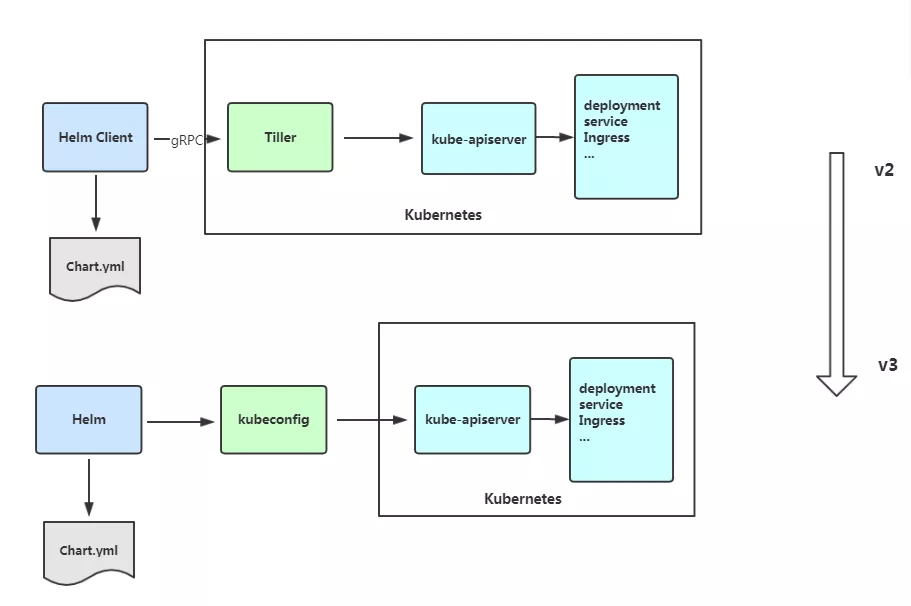

1、 架构变化

最明显的变化是 **Tiller**的删除

第三章 Helm应用包管理器（上） - 图2

2、Release名称可以在不同命名空间重用

3、支持将 Chart 推送至 Docker 镜像仓库中

4、使用JSONSchema验证chart values

5、其他

1）为了更好地协调其他包管理者的措辞 Helm CLI个别更名

  1. helm delete` 更名为 `helm uninstall
  2. helm inspect` 更名为 `helm show
  3. helm fetch` 更名为 `helm pull

但以上旧的命令当前仍能使用。

2）移除了用于本地临时搭建 Chart Repository的 helm serve 命令。

3）自动创建名称空间

在不存在的命名空间中创建发行版时，Helm 2创建了命名空间。Helm 3遵循其他Kubernetes对象的行为，如果命名空间不存在则返回错误。

4） 不再需要requirements.yaml, 依赖关系是直接在chart.yaml中定义。

3.4 Helm客户端

1、部署Helm客户端

Helm客户端下载地址：https://github.com/helm/helm/releases

解压移动到/usr/bin/目录即可。

  1. wget https://get.helm.sh/helm-v3.0.0-linux-amd64.tar.gz
  2. tar zxvf helm-v3.0.0-linux-amd64.tar.gz
  3. mv linux-amd64/helm /usr/bin/

2、Helm常用命令

命令 描述
create 创建一个chart并指定名字
dependency 管理chart依赖
get 下载一个release。可用子命令：all、hooks、manifest、notes、values
history 获取release历史
install 安装一个chart
list 列出release
package 将chart目录打包到chart存档文件中
pull 从远程仓库中下载chart并解压到本地 # helm pull stable/mysql —untar
repo 添加，列出，移除，更新和索引chart仓库。可用子命令：add、index、list、remove、update
rollback 从之前版本回滚
search 根据关键字搜索chart。可用子命令：hub、repo
show 查看chart详细信息。可用子命令：all、chart、readme、values
status 显示已命名版本的状态
template 本地呈现模板
uninstall 卸载一个release
upgrade 更新一个release
version 查看helm客户端版本

3、配置国内Chart仓库

添加存储库：

  1. helm repo add stable http://mirror.azure.cn/kubernetes/charts
  2. helm repo add aliyun https://kubernetes.oss-cn-hangzhou.aliyuncs.com/charts
  3. helm repo update

查看配置的存储库：

  1. helm repo list
  2. helm search repo stable

一直在stable存储库中安装charts，你可以配置其他存储库。

删除存储库：

  1. helm repo remove aliyun

3.5 Helm基本使用

主要介绍三个命令：

  • chart install
  • chart update
  • chart rollback

1、使用chart部署一个应用

查找chart：

  1. # helm search repo
  2. # helm search repo mysql

为什么mariadb也在列表中？因为他和mysql有关。

查看chart信息：

  1. # helm show chart stable/mysql

安装包：

  1. # helm install db stable/mysql

查看发布状态：

  1. # helm status db

2、安装前自定义chart配置选项

上面部署的mysql并没有成功，这是因为并不是所有的chart都能按照默认配置运行成功，可能会需要一些环境依赖，例如PV。

所以我们需要自定义chart配置选项，安装过程中有两种方法可以传递配置数据：

  • —values（或-f）：指定带有覆盖的YAML文件。这可以多次指定，最右边的文件优先
  • —set：在命令行上指定替代。如果两者都用，—set优先级高

—values使用，先将修改的变量写到一个文件中

  1. # helm show values stable/mysql
  2. # cat config.yaml
  3. persistence:
  4.   enabled: true
  5.   storageClass: "managed-nfs-storage"
  6.   accessMode: ReadWriteOnce
  7.   size: 8Gi
  8. mysqlUser: "k8s"
  9. mysqlPassword: "123456"
  10. mysqlDatabase: "k8s"
  11. # helm install db -f config.yaml stable/mysql
  12. # kubectl get pods
  13. NAME                                      READY   STATUS    RESTARTS   AGE
  14. db-mysql-57485b68dc-4xjhv                 1/1     Running   0          8m51s

以上将创建具有名称的默认MySQL用户k8s，并授予此用户访问新创建的k8s数据库的权限，但将接受该图表的所有其余默认值。

命令行替代变量：

  1. # helm install db --set persistence.storageClass="managed-nfs-storage" stable/mysql

也可以把chart包下载下来查看详情：

  1. # helm pull stable/mysql --untar

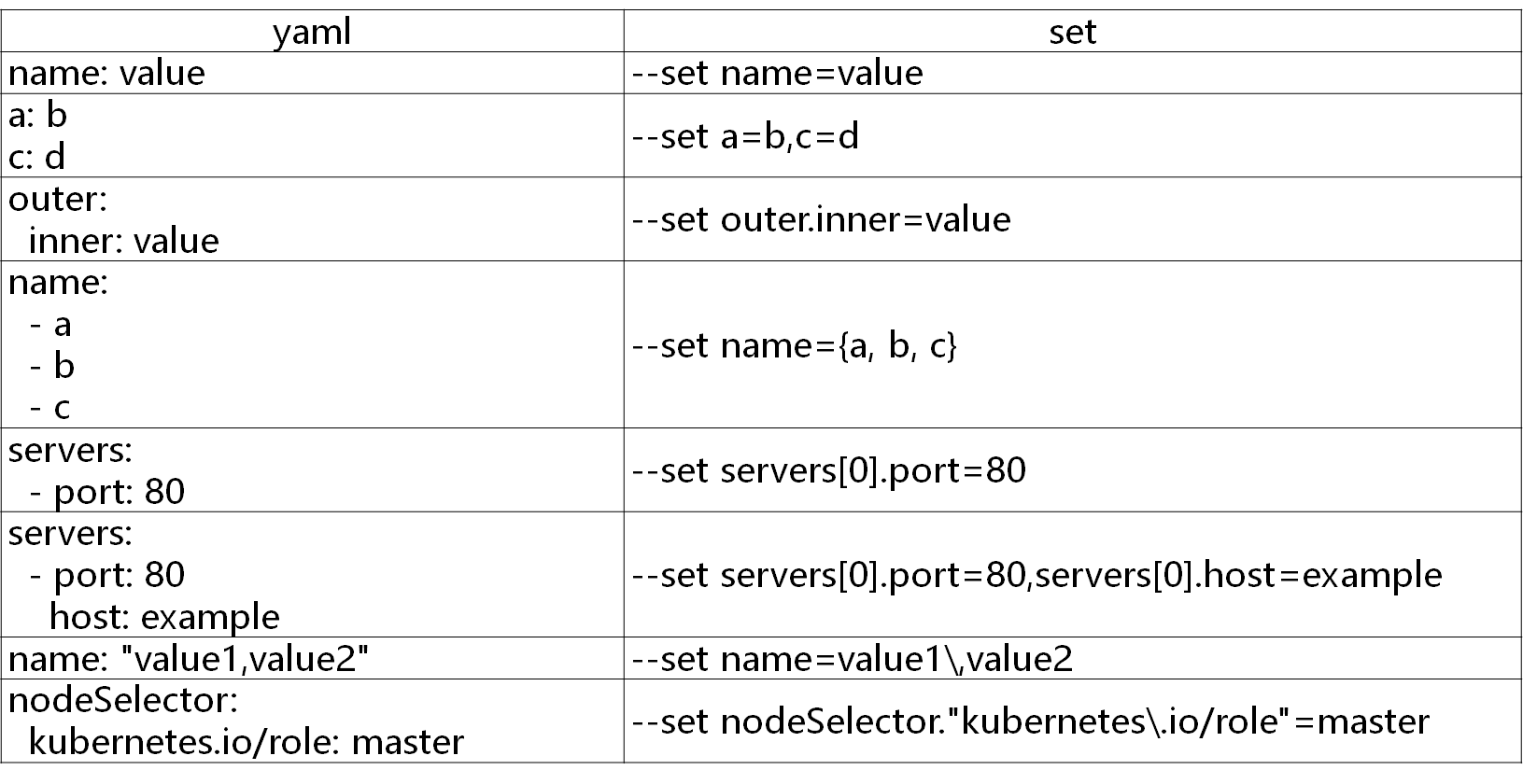

values yaml与set使用：

第三章 Helm应用包管理器（上） - 图3

该helm install命令可以从多个来源安装：

3、构建一个Helm Chart

先给学员自动生成目录讲解，然后再手动给学员创建目录和各个文件。

  1. # helm create mychart
  2. Creating mychart
  3. # tree mychart/
  4. mychart/
  5. ├── charts
  6. ├── Chart.yaml
  7. ├── templates
  8. │   ├── deployment.yaml
  9. │   ├── _helpers.tpl
  10. │   ├── ingress.yaml
  11. │   ├── NOTES.txt
  12. │   └── service.yaml
  13. └── values.yaml
  • Chart.yaml：用于描述这个 Chart的基本信息，包括名字、描述信息以及版本等。
  • values.yaml ：用于存储 templates 目录中模板文件中用到变量的值。
  • Templates： 目录里面存放所有yaml模板文件。
  • charts：目录里存放这个chart依赖的所有子chart。
  • NOTES.txt ：用于介绍Chart帮助信息， helm install 部署后展示给用户。例如：如何使用这个 Chart、列出缺省的设置等。
  • _helpers.tpl：放置模板助手的地方，可以在整个 chart 中重复使用

创建Chart后，接下来就是将其部署：

  1. helm install web mychart/

也可以打包推送的charts仓库共享别人使用。

  1. # helm package mychart/
  2. mychart-0.1.0.tgz

4、升级、回滚和删除

发布新版本的chart时，或者当您要更改发布的配置时，可以使用该helm upgrade 命令。

  1. # helm upgrade --set imageTag=1.17 web mychart
  2. # helm upgrade -f values.yaml web mychart

如果在发布后没有达到预期的效果，则可以使用helm rollback回滚到之前的版本。

例如将应用回滚到第一个版本：

  1. # helm rollback web 2

卸载发行版，请使用以下helm uninstall命令：

  1. # helm uninstall web

查看历史版本配置信息

  1. # helm get --revision 1 web

3.6 Chart模板

Helm最核心的就是模板，即模板化的K8S manifests文件。

它本质上就是一个Go的template模板。Helm在Go template模板的基础上，还会增加很多东西。如一些自定义的元数据信息、扩展的库以及一些类似于编程形式的工作流，例如条件语句、管道等等。这些东西都会使得我们的模板变得更加丰富。

1、模板

有了模板，我们怎么把我们的配置融入进去呢？用的就是这个values文件。这两部分内容其实就是chart的核心功能。

  1. # rm -rf mychart/templates/*
  2. # vi templates/deployment.yaml
  3. apiVersion: apps/v1
  4. kind: Deployment
  5. metadata:
  6.   name: nginx
  7. spec:
  8.   replicas: 1
  9.   selector:
  10.     matchLabels:
  11.       app: nginx
  12.   template:
  13.     metadata:
  14.       labels:
  15.         app: nginx
  16.     spec:
  17.       containers:
  18.       - image: nginx:1.16
  19.         name: nginx

实际上，这已经是一个可安装的Chart包了，通过 helm install命令来进行安装：

  1. # helm install web mychart

这样部署，其实与直接apply没什么两样。

然后使用如下命令可以看到实际的模板被渲染过后的资源文件：

  1. # helm get manifest web

可以看到，这与刚开始写的内容是一样的，包括名字、镜像等，我们希望能在一个地方统一定义这些会经常变换的字段，这就需要用到Chart的模板了。

  1. # vi templates/deployment.yaml
  2. apiVersion: apps/v1
  3. kind: Deployment
  4. metadata:
  5.   name: {{ .Release.Name }}-deployment
  6. spec:
  7.   replicas: 1
  8.   selector:
  9.     matchLabels:
  10.       app: nginx
  11.   template:
  12.     metadata:
  13.       labels:
  14.         app: nginx
  15.     spec:
  16.       containers:
  17.       - image: nginx:1.16
  18.         name: nginx

这个deployment就是一个Go template的模板，这里定义的Release模板对象属于Helm内置的一种对象，是从values文件中读取出来的。这样一来，我们可以将需要变化的地方都定义变量。

再执行helm install chart 可以看到现在生成的名称变成了web-deployment，证明已经生效了。也可以使用命令helm get manifest查看最终生成的文件内容。

2、调试

Helm也提供了--dry-run --debug调试参数，帮助你验证模板正确性。在执行helm install时候带上这两个参数就可以把对应的values值和渲染的资源清单打印出来，而不会真正的去部署一个release。

比如我们来调试上面创建的 chart 包：

  1. # helm install web2 --dry-run /root/mychart

3、内置对象

刚刚我们使用 {{.Release.Name}}将 release 的名称插入到模板中。这里的 Release 就是 Helm 的内置对象，下面是一些常用的内置对象：

Release.Name release 名称
Release.Time release 的时间
Release.Namespace release 的 namespace（如果清单未覆盖）
Release.Service release 服务的名称
Release.Revision 此 release 的修订版本号，从1开始累加
Release.IsUpgrade 如果当前操作是升级或回滚，则将其设置为 true。
Release.IsInstall 如果当前操作是安装，则设置为 true。

4、Values

Values对象是为Chart模板提供值，这个对象的值有4个来源：

  • chart 包中的 values.yaml 文件
  • 父 chart 包的 values.yaml 文件
  • 通过 helm install 或者 helm upgrade 的 -f或者 --values参数传入的自定义的 yaml 文件
  • 通过 --set 参数传入的值

chart 的 values.yaml 提供的值可以被用户提供的 values 文件覆盖，而该文件同样可以被 --set提供的参数所覆盖。

这里我们来重新编辑 mychart/values.yaml 文件，将默认的值全部清空，然后添加一个副本数：

  1. # cat values.yaml
  2. replicas: 3
  3. image: "nginx"
  4. imageTag: "1.17"
  5. # cat templates/deployment.yaml
  6. apiVersion: apps/v1
  7. kind: Deployment
  8. metadata:
  9.   name: {{ .Release.Name }}-deployment
  10. spec:
  11.   replicas: {{ .Values.replicas }}
  12.   selector:
  13.     matchLabels:
  14.       app: nginx
  15.   template:
  16.     metadata:
  17.       labels:
  18.         app: nginx
  19.     spec:
  20.       containers:
  21.       - image: {{ .Values.image }}:{{ .Values.imageTag }}
  22.         name: nginx

查看渲染结果：

  1. # helm install --dry-run web ../mychart/

values 文件也可以包含结构化内容，例如：

  1. # cat values.yaml
  2. ...
  3. label:
  4.   project: ms
  5.   app: nginx
  7. # cat templates/deployment.yaml
  8. apiVersion: apps/v1
  9. kind: Deployment
  10. metadata:
  11.   name: {{ .Release.Name }}-deployment
  12. spec:
  13.   replicas: {{ .Values.replicas }}
  14.   selector:
  15.     matchLabels:
  16.       project: {{ .Values.label.project }}
  17.       app: {{ .Values.label.app }}
  18.   template:
  19.     metadata:
  20.       labels:
  21.         project: {{ .Values.label.project }}
  22.         app: {{ .Values.label.app }}
  23.     spec:
  24.       containers:
  25.       - image: {{ .Values.image }}:{{ .Values.imageTag }}
  26.         name: nginx

查看渲染结果：

  1. # helm install --dry-run web ../mychart/

5、管道与函数

前面讲的模块，其实就是将值传给模板引擎进行渲染，模板引擎还支持对拿到数据进行二次处理。

例如从.Values中读取的值变成字符串，可以使用quote函数实现：

  1. # vi templates/deployment.yaml
  2. app: {{ quote .Values.label.app }}
  3. # helm install --dry-run web ../mychart/
  4.         project: ms
  5.         app: "nginx"

quote .Values.label.app 将后面的值作为参数传递给quote函数。

模板函数调用语法为：functionName arg1 arg2…

另外还会经常使用一个default函数，该函数允许在模板中指定默认值，以防止该值被忽略掉。

例如忘记定义，执行helm install 会因为缺少字段无法创建资源，这时就可以定义一个默认值。

  1. # cat values.yaml
  2. replicas: 2
  3. # cat templates/deployment.yaml
  4. apiVersion: apps/v1
  5. kind: Deployment
  6. metadata:
  7.   name: {{ .Release.Name }}-deployment
  1. - name: {{ .Values.name | default "nginx" }}

其他函数：

缩进：{{ .Values.resources | indent 12 }}

大写：{{ upper .Values.resources }}

首字母大写：{{ title .Values.resources }}

6、流程控制

流程控制是为模板提供了一种能力，满足更复杂的数据逻辑处理。

Helm模板语言提供以下流程控制语句：

  • if/else 条件块
  • with 指定范围
  • range 循环块

if

if/else块是用于在模板中有条件地包含文本块的方法，条件块的基本结构如下：

  1. {{ if PIPELINE }}
  2.   # Do something
  3. {{ else if OTHER PIPELINE }}
  4.   # Do something else
  5. {{ else }}
  6.   # Default case
  7. {{ end }}

条件判断就是判断条件是否为真，如果值为以下几种情况则为false：

  • 一个布尔类型的 假
  • 一个数字 零
  • 一个 空的字符串
  • 一个 nil（空或 null）
  • 一个空的集合（ map、 slice、 tuple、 dict、 array）

除了上面的这些情况外，其他所有条件都为 真。

例如，如果.Values.env.hello值为world，则值为hello: true

  1. # cat values.yaml
  2. replicas: 2
  3. label:
  4.   project: ms
  5.   app: product
  6. env:
  7.   hello: "world"
  1. # cat templates/deploymemt.yaml
  2.         env:
  3.         {{ if eq .Values.env.hello "world" }}
  4.           - name: hello
  5.             value: 123
  6.         {{ end }}

其中运算符 eq是判断是否相等的操作，除此之外，还有 ne、 lt、 gt、 and、 or等运算符。

通过模板引擎来渲染一下，会得到如下结果：

  1. # helm install --dry-run web ../mychart/
  2. ...
  3.         env:
  5.           - name: hello
  6.             value: 123

可以看到渲染出来会有多余的空行，这是因为当模板引擎运行时，会将控制指令删除，所有之前占的位置也就空白了，需要使用{{- if …}} 的方式消除此空行：

  1. # cat templates/deploymemt.yaml
  2. ...
  3.         env:
  4.         {{- if eq .Values.env.hello "world" }}
  5.           - name: hello
  6.             value: 123
  7.         {{- end }}

现在是不是没有多余的空格了，如果使用-}}需谨慎，比如上面模板文件中：

  1. # cat templates/deploymemt.yaml
  2. ...
  3.        env:
  4.         {{- if eq .Values.env.hello "world" -}}
  5.            - hello: true
  6.         {{- end }}

这会渲染成：

  1.         env:- hello: true

因为-}}它删除了双方的换行符。

with

with ：控制变量作用域。

其语法和一个简单的 if语句比较类似：

  1. {{ with PIPELINE }}
  2.   #  restricted scope
  3. {{ end }}

with语句可以允许将当前范围 .设置为特定的对象，比如我们前面一直使用的 .Values.label，我们可以使用 with来将 .范围指向 .Values.label：

  1. apiVersion: apps/v1
  2. kind: Deployment
  3. metadata:
  4.   name: {{ .Values.name | default "web" }}
  5. spec:
  6.   replicas: {{ .Values.replicas }}
  7.   selector:
  8.     matchLabels:
  9.       project: {{ .Values.label.project }}
  10.       app: {{ .Values.label.app }}
  11.   template:
  12.     metadata:
  13.       labels:
  14.         project: {{ .Values.label.project }}
  15.         app: {{ .Values.label.app }}
  16.       {{- with .Values.label }}
  17.         project: {{ .project }}
  18.         app: {{ .app }}
  19.       {{- end }}

上面增加了一个{{- with .Values.label }} xxx {{- end }}的一个块，这样的话就可以在当前的块里面直接引用 .project和 .app了。

需要注意的在 with声明的范围内，将无法从父范围访问到其他对象了，比如：

  1.       {{- with .Values.label }}
  2.         project: {{ .project }}
  3.         app: {{ .app }}
  4.         {{ .Release.Name }}
  5.       {{- end }}

range

在 Helm 模板语言中，使用 range关键字来进行循环操作。

我们在 values.yaml文件中添加上一个变量列表：

  1. # cat values.yaml
  2. replicas: 2
  3. label:
  4.   project: ms
  5.   app: product
  6. env:
  7.   hello: "world"
  8.   test: "yes"

循环打印该列表：

  1.         env:
  2.         {{- range .Values.env }}
  3.            {{ . }}
  4.         {{- end }}

循环内部我们使用的是一个 .，这是因为当前的作用域就在当前循环内，这个 .引用的当前读取的元素。

但结果并不是我们所期望的：

  1.     env:
  2.        - name: world
  3.          value: world

讲师：李振良

官方网站： http://www.ctnrs.com
