一、Disruptor并发框架

一、Disruptor并发框架

1 介绍

Martin Fowler在自己网站上写了一篇LMAX架构的文章，在文章中他介绍了LMAX是一种新型零售金融交易平台，它能够以很低的延迟产生大量交易。这个系统是建立在JVM平台上，其核心是一个业务逻辑处理器，它能够在一个线程里每秒处理6百万订单。业务逻辑处理器完全是运行在内存中，使用事件源驱动方式。业务逻辑处理器的核心是Disruptor。 Disruptor它是一个开源的并发框架，并获得2011 Duke’s 程序框架创新奖，能够在无锁的情况下实现网络的Queue并发操作。 Disruptor是一个高性能的异步处理框架，或者可以认为是最快的消息框架（轻量的JMS），也可以认为是一个观察者模式的实现，或者事件监听模式的实现。在使用之前，首先说明disruptor主要功能加以说明，你可以理解为他是一种高效的”生产者-消费者”模型。也就性能远远高于传统的BlockingQueue容器。官方学习网站：http://ifeve.com/disruptor-getting-started/

2 关键知识点

RingBuffer**（储存结构，环形数组）: **

被看作Disruptor最主要的组件，然而从3.0开始RingBuffer仅仅负责存储和更新在Disruptor中流通的数据。对一些特殊的使用场景能够被用户(使用其他数据结构)完全替代。

Sequence**（序号，下标，或者说槽）**:

Disruptor使用Sequence来表示一个特殊组件处理的序号。和Disruptor一样，每个消费者(EventProcessor)都维持着一个Sequence。大部分的并发代码依赖这些Sequence值的运转，因此Sequence支持多种当前为AtomicLong类的特性。

Sequencer（序号生成器）**:**

这是Disruptor真正的核心。实现了这个接口的两种生产者（单生产者和多生产者）均实现了所有的并发算法，为了在生产者和消费者之间进行准确快速的数据传递。

SequenceBarrier**（序号栅栏）: **

由Sequencer生成，并且包含了已经发布的Sequence的引用，这些的Sequence源于Sequencer和一些独立的消费者的Sequence。它包含了决定是否有供消费者来消费的Event的逻辑，必须在消费者和生产者互相关联后才能起作用。

WaitStrategy（等待策略）：

决定一个消费者将如何等待生产者将Event置入Disruptor。

Event**（事件）：**

从生产者到消费者过程中所处理的数据单元。Disruptor中没有代码表示Event，因为它完全是由用户定义的。

EventProcessor**（事件处理器）：**

主要事件循环，处理Disruptor中的Event，并且拥有消费者的Sequence。它有一个实现类是BatchEventProcessor，包含了event loop有效的实现，并且将回调到一个EventHandler接口的实现对象。

EventHandler**（消费者，或者说处理方法）：**

由用户实现并且代表了Disruptor中的一个消费者的接口。

Producer**（事件发布器）：**

由用户实现，它调用RingBuffer来插入事件(Event)，在Disruptor中没有相应的实现代码，由用户实现。

WorkProcessor**（自带消费者）：**

确保每个sequence只被一个processor消费，在同一个WorkPool中的处理多个WorkProcessor不会消费同样的sequence。

WorkerPool**（自带事件处理器）：**

一个WorkProcessor池，其中WorkProcessor将消费Sequence，所以任务可以在实现WorkHandler接口的worker吃间移交

LifecycleAware（时间处理时的通知）：

当BatchEventProcessor启动和停止时，于实现这个接口用于接收通知。

3 实现方法

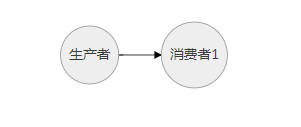

1）RingBuffer+Disruptor（单线程）

JAVA的并发编程（八）：Disruptor并发框架 - 图1
在Disruptor中，我们想实现hello world 需要如下几步骤：
(1) 建立一个Event类

public class LongEvent {
    private long value;
    public long getValue() {
        return value;
    }
    public void setValue(long value) {
        this.value = value;
    }
}

(2) 建立一个工厂Event类，用于创建Event类实例对象，实现EventFactory接口

public class LongEventFactory implements EventFactory {
    @Override
    public Object newInstance() {
        return new LongEvent();
    }
}

(3) 需要有一个监听事件类，或者说消费者，实现EventHandler用于处理数据（Event类）

public class LongEventHandler implements EventHandler<LongEvent>  {
    @Override
    public void onEvent(LongEvent longEvent, long l, boolean b) throws Exception {
        System.out.println(longEvent.getValue());
    }
}

(4) Disruptor需要一个事件发布类用来发布事件（自定义），发布事件分为两步
首先从RingBuffer获取sequence槽
然后调用RingBuffer的get方法new一个event并设值，完成事件的发布或者说生产

public class LongEventProducer {
    private final RingBuffer<LongEvent> ringBuffer;
    public LongEventProducer(RingBuffer<LongEvent> ringBuffer){
        this.ringBuffer = ringBuffer;
    }
    /**
     * onData用来发布事件，每调用一次就发布一次事件
     * 它的参数会用过事件传递给消费者
     */
    public void onData(ByteBuffer bb){//ByteBuffer可以理解为LongEvent，只是一种性能的优化
        //1.可以把ringBuffer看做一个事件队列，那么next就是得到下面一个事件槽
        long sequence = ringBuffer.next();
        try {
            //2.用上面的索引取出一个空的事件用于填充（获取该序号对应的事件对象）
            LongEvent event = ringBuffer.get(sequence);
            //3.获取要通过事件传递的业务数据
            event.setValue(bb.getLong(0));
        } finally {
            //4.发布事件
            //注意，最后的 ringBuffer.publish 方法必须包含在 finally 中以确保必须得到调用；如果某个请求的 sequence 未被提交，将会堵塞后续的发布操作或者其它的 producer。
            ringBuffer.publish(sequence);//发布的是下标，或者说槽
        }
    }
}

Disruptor 3.0提供了lambda式的API。这样可以把一些复杂的操作放在Ring Buffer，所以在Disruptor3.0以后的版本最好使用Event Publisher或者Event Translator来发布事件

public class LongEventProducerWithTranslator {
    private final RingBuffer<LongEvent> ringBuffer;
    //一个translator可以看做一个事件初始化器，publicEvent方法会调用它
    //填充Event
    private static final EventTranslatorOneArg<LongEvent, ByteBuffer> TRANSLATOR =
            new EventTranslatorOneArg<LongEvent, ByteBuffer>() {
                @Override
                public void translateTo(LongEvent event, long sequeue, ByteBuffer buffer) {
                    event.setValue(buffer.getLong(0));
                }
            };
    public LongEventProducerWithTranslator(RingBuffer<LongEvent> ringBuffer) {
        this.ringBuffer = ringBuffer;
    }
    public void onData(ByteBuffer buffer){
        //直接调用发布方法就可以了，action写在translator里
        ringBuffer.publishEvent(TRANSLATOR, buffer);
    }
}

(5) 我们需要进行测试代码编写。实例化Disruptor实例，配置一系列参数。然后我们对Disruptor实例绑定监听事件类，接受并处理数据。

Disruptor<LongEvent> disruptor = new Disruptor<LongEvent>(factory, ringBufferSize, executor, ProducerType.SINGLE, new YieldingWaitStrategy());

第一个参数工厂类对象，用于创建event
第二个参数缓冲区大小
第三个参数线程池，进行Disruptor内部的数据处理调度
第四个参数ProducerType.SINGLE和ProducerType.MULTI 生产者个数
第五个参数生产策略

Disruptor有三种生产策略
WaitStrategy BLOCKING_WAIT = new BlockingWaitStrategy();

BlockingWaitStrategy 是最低效的策略，但其对CPU的消耗最小并且在各种不同部署环境中能提供更加一致的性能表现

WaitStrategy SLEEPING_WAIT = new SleepingWaitStrategy();

SleepingWaitStrategy 的性能表现跟BlockingWaitStrategy差不多，对CPU的消耗也类似，但其对生产者线程的影响最小，适合用于异步日志类似的场景

WaitStrategy YIELDING_WAIT = new YieldingWaitStrategy();

YieldingWaitStrategy 的性能是最好的，适合用于低延迟的系统。在要求极高性能且事件处理线数小于CPU逻辑核心数的场景中，推荐使用此策略；例如，CPU开启超线程的特性

public class LongEventMain {
    public static void main(String[] args) throws Exception {
        //创建缓冲池
        ExecutorService  executor = Executors.newCachedThreadPool();
        //创建工厂
        LongEventFactory factory = new LongEventFactory();
        //创建bufferSize ,也就是RingBuffer大小，必须是2的N次方
        int ringBufferSize = 1024 * 1024; //
        //创建disrupor消息处理对象
        Disruptor<LongEvent> disruptor =
                new Disruptor<LongEvent>(factory, ringBufferSize, executor, ProducerType.SINGLE, new YieldingWaitStrategy());
        // 连接消费事件方法
        disruptor.handleEventsWith(new LongEventHandler());
        // 启动
        disruptor.start();
        //Disruptor 的事件发布过程是一个两阶段提交的过程：
        //发布事件
        //使用该方法获取具体存放数据的容器RingBuffer(环形结构)
        RingBuffer<LongEvent> ringBuffer = disruptor.getRingBuffer();
        LongEventProducer producer = new LongEventProducer(ringBuffer);
        //生成事件发布器
        //LongEventProducerWithTranslator producer = new LongEventProducerWithTranslator(ringBuffer);
        ByteBuffer byteBuffer = ByteBuffer.allocate(8);
        //将数据插入LongEventProducer生产者内的RingBuffer容器内
        for(long l = 0; l<100; l++){
            byteBuffer.putLong(0, l);
            producer.onData(byteBuffer);//发布事件++
            //Thread.sleep(1000);
        }
        disruptor.shutdown();//关闭 disruptor，方法会堵塞，直至所有的事件都得到处理；
        executor.shutdown();//关闭 disruptor 使用的线程池；如果需要的话，必须手动关闭， disruptor 在 shutdown 时不会自动关闭；
    }
}

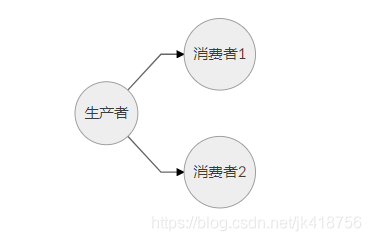

2）RingBuffer+Squencebarrier+BatchEventprocessor（多线程 - 单生产者 - 多消费者）

JAVA的并发编程（八）：Disruptor并发框架 - 图10
A. 创建带事件发布器的RingBuffer，指定event工厂，handler，缓冲区，拒绝策略
B. 生成序列屏障SequenceBarrier 平衡性能
C. 创建消息处理器processor与生产者关联（实现了Runnable接口）
D. 把消息处理器提交到线程池执行
E. 最终利用future模式来快速发布任务，处理数据
F. 释放资源

不了解Future模式的可以看我之前的笔记JAVA的并发编程（六）：多线程的设计模式

public class Main1 {
    public static void main(String[] args) throws Exception {
        int BUFFER_SIZE=1024;  //缓冲区大小
        int THREAD_NUMBERS=4;  //线程数
        /**生成带单个事件发布器的RingBuffer
        * 内嵌eventfactory事件工厂
        * 设置RingBuffer缓冲区大小
        * 配置event生成策略
        */
        final RingBuffer<Trade> ringBuffer = RingBuffer.createSingleProducer(new EventFactory<Trade>() {
            @Override
            public Trade newInstance() {
                return new Trade();
            }
        }, BUFFER_SIZE, new YieldingWaitStrategy());
        //创建生成事件的线程池
        ExecutorService executors = Executors.newFixedThreadPool(THREAD_NUMBERS);
        //创建SequenceBarrier(序列屏障，平衡生产者和消费者的行为)
        SequenceBarrier sequenceBarrier = ringBuffer.newBarrier();
        //创建消息处理器(传入RingBuffer,SequenceBarrier序列屏障，Handler消费方法)
        BatchEventProcessor<Trade> transProcessor = new BatchEventProcessor<Trade>(
                ringBuffer, sequenceBarrier, new TradeHandler());
        //这一步的目的就是把消费者的位置信息引用注入到生产者
        //如果只有一个消费者的情况可以使用单数方法addGatingSequence
        ringBuffer.addGatingSequences(transProcessor.getSequence());
        //把消息处理器提交到线程池执行
        executors.submit(transProcessor);
        //早期的2.0API 如果存在多个消费者 那重复执行上面3行代码 把TradeHandler换成其它消费者类
        //利用 future模式来给RingBuffer中提交任务，也可以直接使用for循环
        Future<?> future= executors.submit(new Callable<Void>() {
            @Override
            public Void call() throws Exception {
                long seq;
                for(int i=0;i<10;i++){
                    seq = ringBuffer.next();//占个坑 --ringBuffer一个可用区块
                    ringBuffer.get(seq).setPrice(Math.random()*9999);//给这个区块放入 数据
                    ringBuffer.publish(seq);//发布这个区块的数据使handler(consumer)可见
                }
                return null;
            }
        });
        future.get();//future等待生产者结束
        Thread.sleep(1000);//等上5秒，等消费都处理完成(其实在生产的时候就直接被消费的，会马上打印出结果)
        transProcessor.halt();//通知事件(或者说消息)处理器 可以结束了（并不是马上结束!!!）
        executors.shutdown();//终止线程池
    }
}

3）RingBuffer+Squencebarrier+WorkPool（多线程 - 单生产者 - 多消费者）

JAVA的并发编程（八）：Disruptor并发框架 - 图13
A. 创建RingBuffer，指定event生产模式，event工厂，缓冲区，拒绝策略 (没有handler)
B. 生成序列屏障平衡性能
C. 创建3个WorkHanler消费类
D. 创建WorkPool，指定RingBuffer，屏障SequenceBarrier ，IgnoreExceptionHandler异常处理，WorkHanler
E. RingBuffer调用addGatingSequences传入WorkPool，关联生产者和消费者以便性能调控
E. 把ServiceExcutor线程池传入WorkPool后start
F. 利用CountDownLatch来同时发布任务
H. 释放资源

public class Main2 {
    public static void main(String[] args) throws InterruptedException {
        int BUFFER_SIZE=1024;
        int THREAD_NUMBERS=4;
        //创建事件工厂
        EventFactory<Trade> eventFactory = new EventFactory<Trade>() {
            public Trade newInstance() {
                return new Trade();
            }
        };
        //创建带事件发布器的ringbuffer，指定事件工厂，缓冲区大小，不带拒绝策略
        RingBuffer<Trade> ringBuffer = RingBuffer.createSingleProducer(eventFactory, BUFFER_SIZE);
        //创建序列或者说下标屏障，利用算法调控消费者和生产者的行为
        SequenceBarrier sequenceBarrier = ringBuffer.newBarrier();
        //创建线程池
        ExecutorService executor = Executors.newFixedThreadPool(THREAD_NUMBERS);
        //创建消费方法
        WorkHandler<Trade> handler = new TradeHandler();
        //原本应该创建消息处理器，这里直接创建了工作连接池子，
        WorkerPool<Trade> workerPool = new WorkerPool<Trade>(ringBuffer, sequenceBarrier, new IgnoreExceptionHandler(), handler);
        workerPool.start(executor);
        //下面这个生产8个数据
        for(int i=0;i<8;i++){
            long seq=ringBuffer.next();
            ringBuffer.get(seq).setPrice(Math.random()*9999);
            ringBuffer.publish(seq);
        }
        Thread.sleep(1000);
        workerPool.halt();
        executor.shutdown();
    }
}

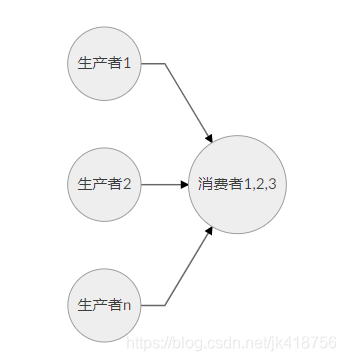

4）RingBuffer+EventHandlerGroup（多线程 - 多生产者 - 多消费者）

JAVA的并发编程（八）：Disruptor并发框架 - 图16
A. 创建带事件发布器的RingBuffer，指定event工厂，缓冲区 (没有handler和拒绝策略)
B. 生成序列屏障平衡性能
C. 创建WorkHanler消费类
D. 创建WorkPool，指定RingBuffer，屏障SequenceBarrier ，IgnoreExceptionHandler异常处理，WorkHanler
E. 把ServiceExcutor线程池传入WorkPool后start
F. 最终利用future模式来快速发布任务，处理数据
G. 最终发布任务（用future模式的话会更快，但是用主线程的for循环也可以）
H. 释放资源

public class Main {
    public static void main(String[] args) throws Exception {
        //创建ringBuffer,生产模式为multi
        RingBuffer<Order> ringBuffer =
                RingBuffer.create(ProducerType.MULTI,
                        new EventFactory<Order>() {
                            @Override
                            public Order newInstance() {
                                return new Order();
                            }
                        },
                        1024 * 1024,
                        new YieldingWaitStrategy());
        //下标栅栏
        SequenceBarrier barriers = ringBuffer.newBarrier();
        //创建3个消费方法，或者说消费者
        Consumer[] consumers = new Consumer[3];
        for(int i = 0; i < consumers.length; i++){
            consumers[i] = new Consumer("c" + i);
        }
        //创建工作线程池
        WorkerPool<Order> workerPool =
                new WorkerPool<Order>(ringBuffer,
                        barriers,
                        new IntEventExceptionHandler(),
                        consumers);
        //链接消费者和生成者方便控制性能
    ringBuffer.addGatingSequences(workerPool.getWorkerSequences());
    //传入线程池启动workerpool
    workerPool.start(Executors.newFixedThreadPool(Runtime.getRuntime().availableProcessors()));
    //利用contdownlatch，实例化100个Producer完毕后统一发布事件，合计100*100个事件
        final CountDownLatch latch = new CountDownLatch(1);
        for (int i = 0; i < 100; i++) {
            final Producer p = new Producer(ringBuffer);
            new Thread(new Runnable() {
            @Override
            public void run() {
                    try {
                        latch.await();
                    } catch (InterruptedException e) {
                        e.printStackTrace();
                    }
                    for(int j = 0; j < 100; j ++){
                        p.onData(UUID.randomUUID().toString());
                    }
                }
            }).start();
        }
        Thread.sleep(2000);
        System.out.println("---------------开始生产-----------------");
        latch.countDown();
        Thread.sleep(5000);
        System.out.println("总数:" + consumers[0].getCount() );
    }
    static class IntEventExceptionHandler implements ExceptionHandler {
        public void handleEventException(Throwable ex, long sequence, Object event) {}
        public void handleOnStartException(Throwable ex) {}
        public void handleOnShutdownException(Throwable ex) {}
    }
}

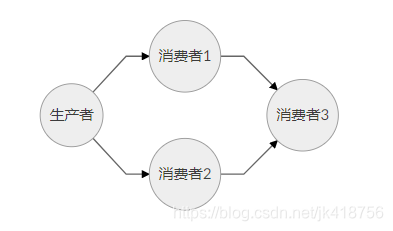

5）Disruptor+EventHandlerGroup（多线程 - 单生产者 - 菱形消费）

JAVA的并发编程（八）：Disruptor并发框架 - 图19
A. 创建一个Disruptor，指定event工厂，缓冲区，线程池，生产模式，消费策略
B. 使用di’sruptor创建消费者组EventHandlerGroup，调用hanlderEventsWith（不定参数）传入消费者1和消费者2
C.调用组方法then（不定参数）传入消费者3
D. 启动disruptor
E. 通过线程池新建EventTranslator事件发布器，利用CountDownLanch同步线程
H. 释放资源
不了解CountDownLanch的可以看我之前的笔记JAVA的并发编程（四）：线程的通信

消费者1：给name赋值

public class Handler1 implements EventHandler<Trade>,WorkHandler<Trade> {
    @Override
    public void onEvent(Trade event, long sequence, boolean endOfBatch) throws Exception {
        this.onEvent(event);
    }
    @Override
    public void onEvent(Trade event) throws Exception {
        System.out.println("handler1: set name");
        event.setName("h1");
        Thread.sleep(1000);
    }
}

消费者2：给price赋值

public class Handler2 implements EventHandler<Trade> {
    @Override
    public void onEvent(Trade event, long sequence,  boolean endOfBatch) throws Exception {
        System.out.println("handler2: set price");
        event.setPrice(17.0);
        Thread.sleep(1000);
    }
}

消费者3：打印event实体

public class Handler3 implements EventHandler<Trade> {
    @Override
    public void onEvent(Trade event, long sequence,  boolean endOfBatch) throws Exception {
        System.out.println("handler3: name: " + event.getName() + " , price: " + event.getPrice() + ";  instance: " + event.toString());
    }
}

事件发布器TradePublisher：导入CountDownLanch和EventTranslator

public class TradePublisher implements Runnable {
    Disruptor<Trade> disruptor;
    private CountDownLatch latch;
    private static int LOOP=3;//模拟百万次交易的发生
    public TradePublisher(CountDownLatch latch,Disruptor<Trade> disruptor) {
        this.disruptor=disruptor;
        this.latch=latch;
    }
    @Override
    public void run() {
        TradeEventTranslator tradeTransloator = new TradeEventTranslator();
        for(int i=0;i<LOOP;i++){
            disruptor.publishEvent(tradeTransloator);
        }
        latch.countDown();
    }
}
class TradeEventTranslator implements EventTranslator<Trade>{
    private Random random=new Random();
    @Override
    public void translateTo(Trade event, long sequence) {
        this.generateTrade(event);
    }
    private Trade generateTrade(Trade trade){
        trade.setPrice(random.nextDouble()*9999);
        return trade;
    }
}

主程序Main

public class Main {
    public static void main(String[] args) throws InterruptedException {
        long beginTime=System.currentTimeMillis();
        int bufferSize=1024;
        ExecutorService executor=Executors.newFixedThreadPool(8);
        Disruptor<Trade> disruptor = new Disruptor<Trade>(new EventFactory<Trade>() {
            @Override
            public Trade newInstance() {
                return new Trade();
            }
        }, bufferSize, executor, ProducerType.SINGLE, new BusySpinWaitStrategy());
        //菱形操作
        //使用disruptor创建消费者组C1,C2
        EventHandlerGroup<Trade> handlerGroup =
                disruptor.handleEventsWith(new Handler1(), new Handler2());
        //声明在C1,C2完事之后执行JMS消息发送操作 也就是流程走到C3
        handlerGroup.then(new Handler3());
        disruptor.start();//启动
        CountDownLatch latch=new CountDownLatch(1);
        //生产者准备
        executor.submit(new TradePublisher(latch, disruptor));
        latch.await();//等待生产者完事.
        disruptor.shutdown();
        executor.shutdown();
        System.out.println("总耗时:"+(System.currentTimeMillis()-beginTime));
    }
}

6）Disruptor多消费者消费流程（多线程 - 单生产者 - 多消费者）

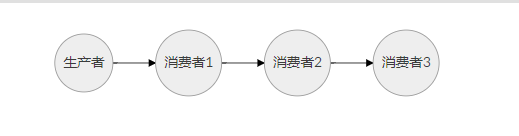

(1) 顺序执行
JAVA的并发编程（八）：Disruptor并发框架 - 图26

disruptor.handleEventsWith(new Handler1()).
            handleEventsWith(new Handler2()).
            handleEventsWith(new Handler3());

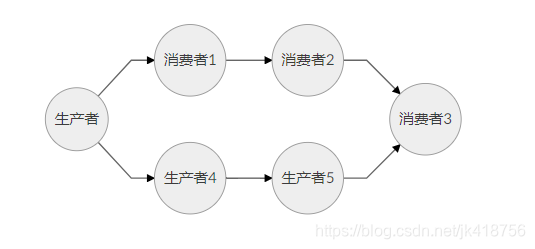

(2) 六边形
JAVA的并发编程（八）：Disruptor并发框架 - 图29

Handler1 h1 = new Handler1();
        Handler2 h2 = new Handler2();
        Handler3 h3 = new Handler3();
        Handler4 h4 = new Handler4();
        Handler5 h5 = new Handler5();
        disruptor.handleEventsWith(h1, h2);
        disruptor.after(h1).handleEventsWith(h4);
        disruptor.after(h2).handleEventsWith(h5);
        disruptor.after(h4, h5).handleEventsWith(h3);

(3) 其他
由于使用了函数式编程和不定参数，用户可以自由定义消费流程，这里不再一一列举。
使用RingBuffer可以实现简单的1对多，多对多的消费流程
使用Disruptor可以实现几乎所有种类的消费流程
