• 刚上手 stm8，我好不容易用 IAR 编译成功了的一个工程
•
• 就出现了这样的警告：
• Mon Jul 23, 2018 14:38:55: Failed to initialize communcation with hardware: SWIM error [30200]: ST-Link connection error
• Mon Jul 23, 2018 14:38:55: Failed to load debugee: E:\LoRa\stm8\project\Debug\Exe\led.out
•
• 大概意思就是未能初始化与硬件的通信
• ST-linkV2 是一款可以在线仿真 + 下载 STM8 的开发工具，stm8 系列单片机通过 SWIM 接口与 stlinkv2 连接
• 经资料查询正版 ST-link/V2 引脚定义和注意事项 SWIM-stm8 接口的定义如下
•
• 接线方向：接口有个槽，对准 stlinkv2 上的一个横片，接到 stm8 J3 （8 孔）模块，此时占去四孔
• 继续检查发现我没有给板子供电
• J3 模块剩余四孔 ————————— 跳线 ———————- 电平转换模块 —————- 电脑 USB 口
• 检查是否安装 stlink 的驱动上官网下了 stm8-stlinkV2 的驱动，安装。
• 打开设管理器的通用穿行总线设备，有 stlink 即可
•

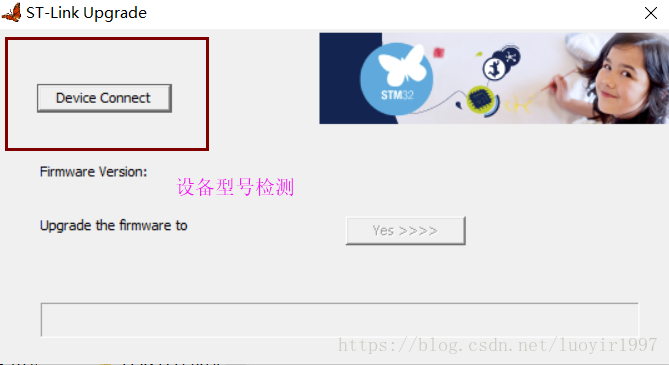

• 如果还不能连上，到官网下载驱动更新程序
•

再次打开设备管理器

• 此时如果载程序还是报错，说明还没有连接上，检查 t 跳线是否存在接触不良现象，

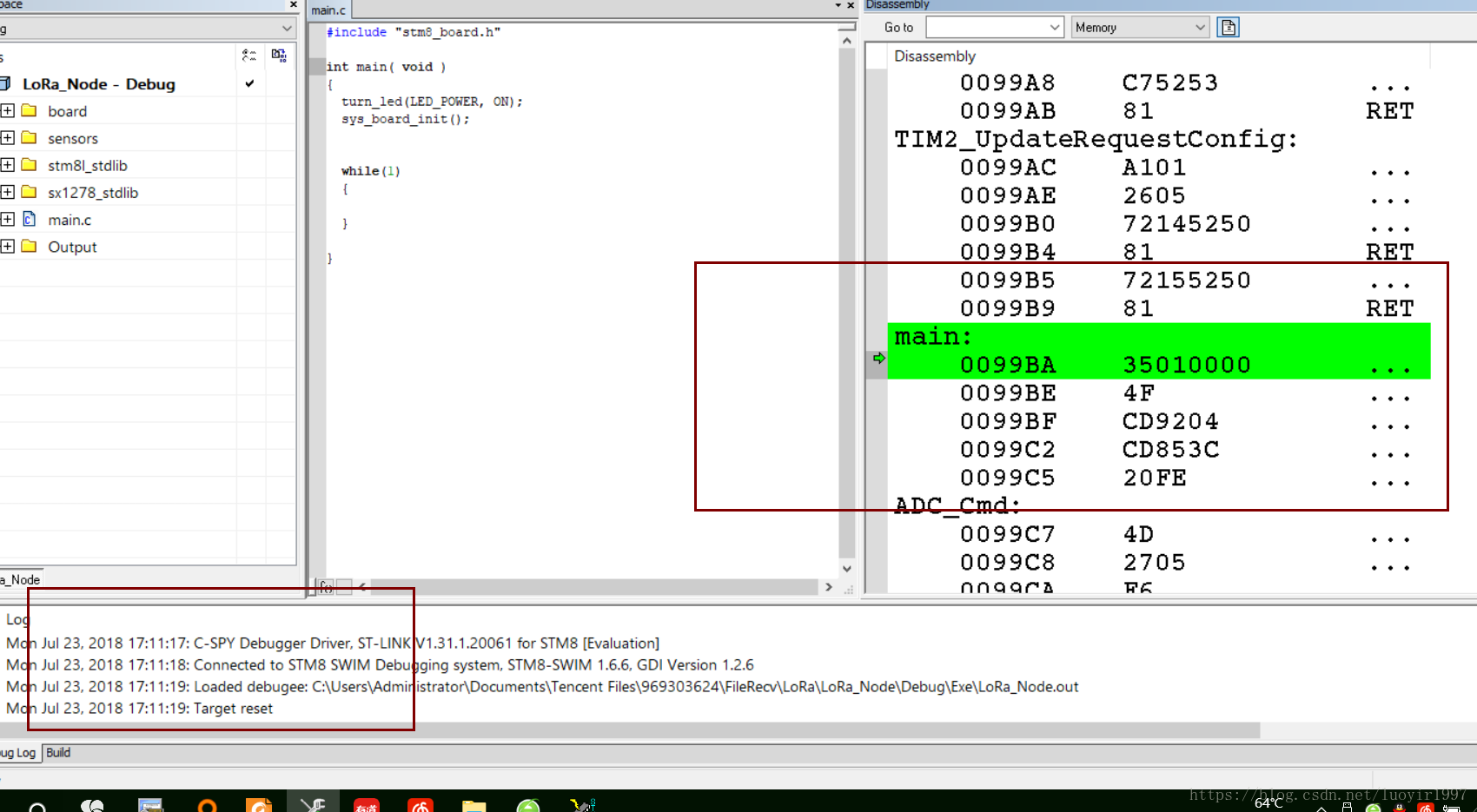

• 我的就是接触不良，捣鼓一下，即可下载成功！界面应该是这样的。
•
• 如果不用 IAR，而是用 STVP 来下载程序
• 先上官网下载 STVPSTM8-STVP 开发软件
•
• 用 IAR 生成. s19 文件，以为后续的工作做准备。打开 IAR 并打开已有工程 —> 单击工程头选择 Options —> 选择 Output Converter —> 选择 Generate additional output —> 选择 output format 中的 Motorola 选项 —> 选择 override default —> 将输出文件的后缀名改为. s19 —> 重新编译整个工程 —>.s19 在 Debug\Exe 目录下
•
• 我发现 IAR 还是报错，把 debuger 的驱动换成了 simulator
•
• 编译、保存. s19 文件
•
•
• 打开 ST Visual Programmer(STVP) 并设置硬件连接方式和 MCU 型号，这里以 ST-Link 连接 STM8LxG6 系列为例
•
• 打开 led.s19 文件
•
•

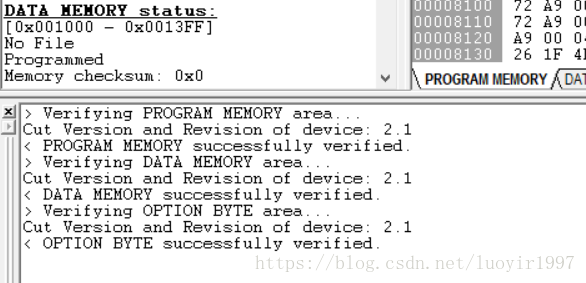

• 文件成功导入
•

成功
