一、u-boot 目录
二、U-BOOT 功能
- 1、第一阶段
- 2、第二阶段
三、u-boot 源码查看前置步骤
四、源码分析（第一阶段）
五、源码分析（第二阶段）
六、附录
- 内容一的举例：
- 内容二的解释：
参考链接

一、u-boot 目录

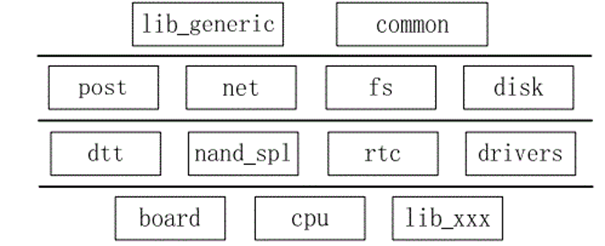

U-BOOT源码分析 - 图1

一般移植 U-BOOT 会修改绿色部分的代码，U-BOOT 中各目录间也是有层次结构的，虽然这种分法不是绝对的，但是在移植过程中可以提供一些指导意义。

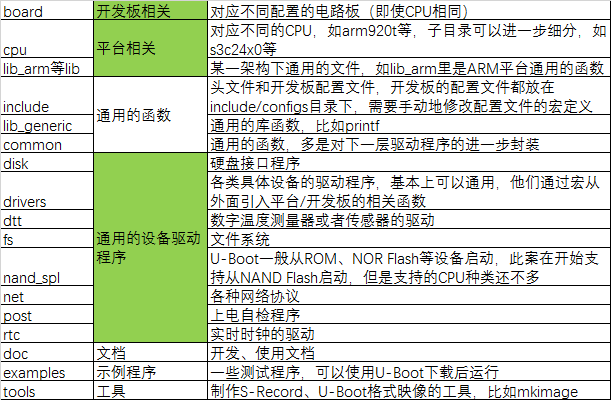

U-BOOT源码分析 - 图2

可以通过 “内容一的举例” 来看看移植过程中需要更改哪些文件，我将其放在文末。

二、U-BOOT 功能

要学习 u-boot 之前，最好先了解一块板子的裸板程序启动的过程，因为 u-boot 其实就是裸板程序的集大成者。
U-boot 的主线目标功能是从 flash 中读出内核，放到内存中，启动内核。为了要实现这个功能，u-boot 分为两个阶段，主要在 start.s 文件中。

1、第一阶段

硬件设备初始化；
为加载 Bootloader 的第二阶段代码准备 RAM 空间；
复制 Bootloader 的第二阶段代码到 RAM 空间中；
设置好栈；
跳转到第二阶段代码的 C 入口点（start_armboot）；
备注：在第一阶段进行的硬件初始化一般包括：关闭 WATCHDOG、关中断、设置 CPU 的速度和时钟频率、 RAM 初始化等。这些并不都是必须的，比如 S3C2410/S3C2440 的开发板所使用的 U-Boot 中，就将 CPU 的速度和时钟频率放在第二阶段进行设置。

2、第二阶段

初始化本阶段要使用到的硬件设备；
检测系统内存映射（ Memory map ）；
将内核映像和根文件系统映像从 Flash 上读到 RAM 空间中；
为内核设置启动参数；
调用内核；
备注：为了方便开发，初始化一个串口以便程序员与 Bootloader 进行交互。部分内容的解释在文末，名为 “内容二的解释”。

三、u-boot 源码查看前置步骤

将 u-boot 源码放在 linux 系统下编译（需要配置交叉编译工具），设置为板子的配置（如 make smdk2410_config），再编译（make），最好的办法是拿一个开发板的 u-boot 源码进行编译，因为开发板厂商一般都会提供编译环境等（这些问题不该在初学时就遇到，否则会极大降低学习的积极性），编译成功后，将代码复制到 windows 下用 source insight 查看代码（这样看代码之间的互联性比较方便）。

以我的板子（jz2440 为例），将全部目录加进 SI 后，要去掉部分不是 2440 板子的板级文件（注：加入文件时，如果不能加入. S 文件，需要更改 SI 的设置）
board 目录只留 samsung/smdk2410；
arch 目录只留：（注意要加入各层的通用文件（未在文件夹内的））
a、arm/cpu/arm920t/s3c24x0 以及各层的通用文件（未在文件夹内的）
b、arm/cpu/dts
c、arm/include/asm/arch-s3c24x0 和 proc-armv 以及各层的通用文件（未在文件夹内的）
d、arm/lib
include/config 目录只加 smdk2410.h
再同步（project-synchronize files）

四、源码分析（第一阶段）

最传统的方法是从 makefile 开始分析，但是较为复杂，先直接从网上找到结论：从文件层面上看主要流程是在两个文件中：cpu/arm920t/start.s，lib_arm/board.c。
打开 cpu/arm920t/start.S

1、建立异常向量表

.globl _start
_start:
b reset
ldr    pc, _undefined_instruction
ldr    pc, _software_interrupt
ldr    pc, _prefetch_abort
ldr    pc, _data_abort
ldr    pc, _not_used
ldr    pc, _irq
ldr    pc, _fiq
_undefined_instruction:    .word undefined_instruction
_software_interrupt:    .word software_interrupt
_prefetch_abort:    .word prefetch_abort
_data_abort:    .word data_abort
_not_used:    .word not_used
_irq:    .word irq
_fiq:    .word fiq
.balignl 16,0xdeadbeef

在第 1 行中 “.globl start”: 使用. globol 声明全局符号_start, 在 board/100ask24x0/u-boot.lds 中 ENTRY(_start) 这里用到。
其中符号保存的地址都在顶层目录 / system.map 中列出来了
在第 2 行中_start 之所以有 8 种不同的异常处理，是在 2440 芯片手册中已经规定好了的。
问题 1：后面的异常处理为什么用 ldr 不用 b 指令？
ldr 是绝对跳转，b 是相对跳转，它的地址与代码位置无关。复位异常在 CPU 运行前，并未初始化 SDRAM（故不能使用 0x3000 0000 以上的地址），在正常工作后也可能触发复位，这时由于 CPU 已经对 SDRAM、MMU(虚拟内存管理) 等初始化了，
此时的虚拟地址和物理地址完全不同，所以 reset 使用 b 指令相对跳转。
2. 后面的异常处理是怎么执行的？执行后异常处理又怎么退出的？
在 2440 芯片手册上给出, 例如当处理一个中断IRQ 异常时：
a. 保存当前 PC 现场到寄存器 R14,
b. 把当前程序状态寄存器 (CPSR) 保存到备份程序状态寄存器 (SPSR) 中. 从异常退出的时候，就可以由 SPSR 来恢复 CPSR。
c. 根据中断 IRQ 异常处理, 强制将 CPSR 模式位设为中断模式
d. 强制 PC 从相关异常向量处取下条指令。跳转到 0x18 实现中断异常处理.
当退出中断IRQ异常时:
　　a). 将中断 IRQ 所对应的是 R14_irq 寄存器并放入到 PC 中, 如下图, 中断 IRQ 所对应的是 R14_irq 寄存器，执行 MOVS R14_svc .
b). 复制 SPSR 的内容返回给 CPSR 中。
　　c). 如果在异常进入时置位了中断禁止标志位异常，清除中断禁止标志位
问题 3. 第 12 行中 .word: 类似于 (unsigend long)
以第 12 行中 _undefined_instruction: .word undefined_instruction 为例
_undefined_instruction 和_undefined_instruction 都是一个标号，
表示_undefined_instruction 指向一个 32 位 (4 字节) 地址，该地址用 undefined_instruction 符号变量代替。
用 C 语言表示就是:_undefined_instruction = &undefined_instruction
相当于 PC 从_undefined_instruction 取值时, 即 undefined_instruction 地址存到了 PC 中。
问题 4. 第 20 行中 .balignl 16,0xdeadbeef:
它的意思就是在以当前地址开始，在地址为 16 的倍数的指令位置的上一个指令填入为 0xdeadbeef 的内容。
此时当前地址刚好 0x3c=60, 由于 ARM 每个指令间隔 4 个字节, 且 64%16=0, 所以在 0x3c 中填入 0xdeadbeef。
它们的作用就是为内存做标记，插在那里，这个位置往前有特殊作用的内存，禁止访问。

2、设置管理模式、关看门狗、屏蔽中断

reset—->start.o

reset:
/* 设置CPSR程序程序状态寄存器为管理模式   */
  mrs    r0,cpsr                   //MRS读出CPSR寄存器值到R0
  bic    r0,r0,#0x1f               //将R0低5位清空
  orr    r0,r0,#0xd3               //R0与b'110 10011按位或,禁止IRQ和FIQ中断,10011：复位需要设为管理模式(图1)
  msr    cpsr,r0                   //MSR写入CPSR寄存器
/* 关看门狗   */
# define pWTCON        0x53000000     //(WitchDog Timer)看门狗定时器寄存器WTCON，设为0X0表示关闭看门狗
# define INTMOD     0X4A000004        //(Interrupt Mode)中断模式寄存器INTMOD,相应位=0:IRQ模式，相应位=1:IRQ模式，
# define INTMSK        0x4A000008     //(Interrupt Mask)中断屏蔽寄存器INTMSK，相应位=0:开启中断服务，相应位=1:关闭中断服务
# define INTSUBMSK    0x4A00001C      //中断次级屏蔽寄存器，相应位=0:开启中断服务，相应位=1:关闭中断服务
# define CLKDIVN    0x4C000014        //时钟分频寄存器
#if defined(CONFIG_S3C2400) || defined(CONFIG_S3C2410)       //宏定义CONFIG_S3C2410已定义
    ldr     r0, =pWTCON                                      //R0等于WTCON地址
    mov     r1, #0x0                                         //R1=0x0
    str     r1, [r0]                                         //关闭WTCON寄存器,pWTCON=0;
/* 关中断   */
    mov    r1, #0xffffffff                                   //R1=0XFFFF FFFF
    ldr    r0, =INTMSK                                       //R0等于INTMSK地址
    str    r1, [r0]                                          //*0x4A000008=0XFFFF FFFF(关闭所有中断)
# if defined(CONFIG_S3C2410)
    ldr    r1, =0x3ff                                         //R1=0x3FF
    ldr    r0, =INTSUBMSK                                     //R0等于INTSUBMSK地址
    str    r1, [r0]                                           //*0x4A00001C=0x3FF(关闭次级所有中断)
# endif
/*
判断系统是从nand启动的还是直接将程序下载到SDRAM中运行，
若系统从nand启动，这里得到r0和r1值是不一样的，r1=0x33f80000，
而r0=0x00000000。说明没初始化SDRAM,ne(no equal)标识符为真，所以bl cpu_init_crit执行跳转.
*/
  adr    r0, _start
  ldr    r1, _TEXT_BASE
  cmp     r0, r1
  blne    cpu_init_crit

CPU 复位后是从这里开始执行，这里初始化了：
　　1. 执行设置 CPSR 程序程序状态寄存器为管理模式
　　2. 关看门狗
　　3. 屏蔽中断
　　4. 进入 cpu_init_crit 函数关闭 MMU, 进入 lowlevel_init 初始化 13 个 BANK 寄存器来初始化 SDR

3、进入 cpu_init_crit 函数 (关闭 MMU)

cpu_init_crit:
mov    r0, #0
mcr    p15, 0, r0, c7, c7, 0    //关闭ICaches(指令缓存,关闭是为了降低MMU查表带来的开销)和DCaches(数据缓存,DCaches使用的是虚拟地址，开启MMU之前必须关闭)
mcr    p15, 0, r0, c8, c7, 0    //使无效整个数据TLB和指令TLB(TLB就是负责将虚拟内存地址翻译成实际的物理内存地址)
mrc    p15, 0, r0, c1, c0, 0
bic    r0, r0, #0x00002300    @ clear bits 13, 9:8 (--V- --RS) //bit8:系统不保护,bit9:ROM不保护,bit13:设置正常异常模式0x0~0x1c,即异常模式基地址为0X0
bic    r0, r0, #0x00000087    @ clear bits 7, 2:0 (B--- -CAM) //bit0~2:禁止MMU，禁止地址对齐检查,禁止数据Cache.bit7:设为小端模式
orr    r0, r0, #0x00000002    @ set bit 2 (A) Align //bit2:开启数据Cache
orr    r0, r0, #0x00001000    @ set bit 12 (I) I-Cache //bit12:开启指令Cache
mcr    p15, 0, r0, c1, c0, 0
/*
mcr/mrc:
Caches:是一种高速缓存存储器，用于保存CPU频繁使用的数据。在使用Cache技术的处理器上，当一条指令要访问内存的数据时，
首先查询cache缓存中是否有数据以及数据是否过期，如果数据未过期则从cache读出数据。处理器会定期回写cache中的数据到内存。
根据程序的局部性原理，使用cache后可以大大加快处理器访问内存数据的速度。
其中DCaches和ICaches分别用来存放数据和执行这些数据的指令
TLB:就是负责将虚拟内存地址翻译成实际的物理内存地址,TLB中存放了一些页表文件，文件中记录了虚拟地址和物理地址的映射关系。
当应用程序访问一个虚拟地址的时候，会从TLB中查询出对应的物理地址，然后访问物理地址。TLB通常是一个分层结构，
使用与Cache类似的原理。处理器使用一定的算法把最常用的页表放在最先访问的层次。
这里禁用MMU，是方便后面直接使用物理地址来设置控制寄存器
*/
mov    ip, lr //临时保存当前子程序返回地址,因为接下来执行bl会覆盖当前返回地址.
bl    lowlevel_init //跳转到lowlevel_init(位于u-boot-1.1.6/board/100ask24x0/lowlevel_init.S)
mov    lr, ip //恢复当前返回地址
mov    pc, lr //退出

4、进入 lowlevel_init 函数 (初始化各个 bank 和 SDRAM)

lowlevel_init:
ldr r0, =SMRDATA //将SMRDATA的首地址(0x33F806C8)存到r0中
ldr    r1, _TEXT_BASE //r1等于_TEXT_BASE内容，也就是TEXT_BASE(0x33F80000)
sub    r0, r0, r1 //将0x33F806C8与0x33F80000相减，得到现在13个寄存器值在NOR Flash上存放的开始地址
ldr    r1, =BWSCON //将BWSCON寄存器地址值存到r1中 (第一个存储器寄存器首地址)
add r2, r0, #13*4 //每个寄存器4字节,r2=r0+13*4=NOR Flash上13个寄存器值最后一个地址
0:
ldr r3, [r0], #4 //将r0的内容存到r3的内容中(r3等于SMRDATA里面值)， 同时r0地址+=4;
str r3, [r1], #4 //将r3的内容存到r1所指的地址中(向寄存器地址里写入r3值),同时r1地址+=4;
cmp r2, r0 // 判断r2和r0
bne 0b //不等则跳转到第6行继续执行
mov pc, lr //跳回到返回地址中继续执行
SMRDATA:
.word (0+(B1_BWSCON<<4)+(B2_BWSCON<<8)+(B3_BWSCON<<12)+(B4_BWSCON<<16)+(B5_BWSCON<<20)+(B6_BWSCON<<24)+(B7_BWSCON<<28))
//设置每个BWSCON，注意BANK0由硬件连线决定了
.word ((B0_Tacs<<13)+(B0_Tcos<<11)+(B0_Tacc<<8)+(B0_Tcoh<<6)+(B0_Tah<<4)+(B0_Tacp<<2)+(B0_PMC))
.word ((B1_Tacs<<13)+(B1_Tcos<<11)+(B1_Tacc<<8)+(B1_Tcoh<<6)+(B1_Tah<<4)+(B1_Tacp<<2)+(B1_PMC))
.word ((B2_Tacs<<13)+(B2_Tcos<<11)+(B2_Tacc<<8)+(B2_Tcoh<<6)+(B2_Tah<<4)+(B2_Tacp<<2)+(B2_PMC))
.word ((B3_Tacs<<13)+(B3_Tcos<<11)+(B3_Tacc<<8)+(B3_Tcoh<<6)+(B3_Tah<<4)+(B3_Tacp<<2)+(B3_PMC))
.word ((B4_Tacs<<13)+(B4_Tcos<<11)+(B4_Tacc<<8)+(B4_Tcoh<<6)+(B4_Tah<<4)+(B4_Tacp<<2)+(B4_PMC))
.word ((B5_Tacs<<13)+(B5_Tcos<<11)+(B5_Tacc<<8)+(B5_Tcoh<<6)+(B5_Tah<<4)+(B5_Tacp<<2)+(B5_PMC))
//设置BANKCON0~BANKCON5
.word ((B6_MT<<15)+(B6_Trcd<<2)+(B6_SCAN))
.word ((B7_MT<<15)+(B7_Trcd<<2)+(B7_SCAN))
//设置BANKCON6~BANKCON7
.word ((REFEN<<23)+(TREFMD<<22)+(Trp<<20)+(Trc<<18)+(Tchr<<16)+REFCNT)
//设置REFRESH,在S3C2440中11～17位是保留的，也即(Tchr<<16)无意义
.word 0xb1 //设置BANKSIZE,对于容量可以设置大写，多出来的空内存会被自动检测出来
.word 0x30 //设置MRSRB6
.word 0x30 //设置MRSRB7

5、返回 start.s — 设置栈

stack_setup: //设置栈,方便调用C函数
ldr    r0, _TEXT_BASE    //代码段的初始地址：r0=0x33f80000
sub    r0, r0, #CFG_MALLOC_LEN      //留出一段内存以实现malloc：r0=0x33f50000
sub    r0, r0, #CFG_GBL_DATA_SIZE   //再留出一段存一些全局参数的变量：r0=0x33F4FF80
#ifdef CONFIG_USE_IRQ
sub    r0, r0, #(CONFIG_STACKSIZE_IRQ+CONFIG_STACKSIZE_FIQ) //中断与快中断的栈：r0=0x33F4DF7C
#endif
sub    sp, r0, #12                 //留出12字节内存给abort异常 设置栈顶sp=r0-12;
#ifndef CONFIG_SKIP_LOWLEVEL_INIT
bl clock_init                  //进入clock_init函数
#endif

6、进入 clock_init 函数设置时钟

void clock_init(void)
{
S3C24X0_CLOCK_POWER *clk_power = (S3C24X0_CLOCK_POWER *)0x4C000000; //定义一个S3C24X0_CLOCK_POWER型结构体指针，clk_power->LOCKTIME=0x4C000000
if (isS3C2410) //isS3C2410为0,执行else
{... ...}
else
{
/* FCLK:HCLK:PCLK = 1:4:8 */
clk_power->CLKDIVN = S3C2440_CLKDIV; //S3C2440_CLKDIV=0X05
/* change to asynchronous bus mod */
__asm__( "mrc p15, 0, r1, c1, c0, 0\n" /* read ctrl register */
"orr r1, r1, #0xc0000000\n" //使其从快总线模式改变为异步总线模式,在2440手册上看到
"mcr p15, 0, r1, c1, c0, 0\n" /* write ctrl register */
:::"r1" //:::"r1" 向GCC声明：我对r1作了改动
);
/* to reduce PLL lock time, adjust the LOCKTIME register */
clk_power->LOCKTIME = 0xFFFFFFFF; //PLL 锁定时间计数寄存器
/* configure UPLL */
clk_power->UPLLCON = S3C2440_UPLL_48MHZ; //UCLK=48Mhz
/* some delay between MPLL and UPLL */
delay (4000); //等待UCLK时钟波形稳定
/* configure MPLL */
clk_power->MPLLCON = S3C2440_MPLL_400MHZ; //FCLK=400Mhz
/* some delay between MPLL and UPLL */
delay (8000); //等待FCLK时钟波形稳定
}
}

7、重定位、清 bss 段、跳转到 start_armboot 函数

relocate:    /* 拷贝u-boot到SDRAM */
adr     r0, _start      //r0:当前代码开始地址
ldr     r1, _TEXT_BASE  //r1:代码段连接地址(0X3FF8 0000)
cmp     r0, r1          //测试现在在FLASH中还是RAM中
beq clear_bss  //若_start==_TEXT_BASE,表示已经进行代码从Flash拷贝SDRAM了(通常是调试时直接下载到RAM中)
ldr    r2, _armboot_start //r2等于_armboot_start里的内容,也就是_start
ldr    r3, _bss_start     //r3等于_bss_start里的内容,(在连接脚本u-boot.lds中定义,是代码段的结束地址)
sub    r2, r3, r2         //r2等于代码段长度
bl CopyCode2Ram    // r0: source, r1: dest, r2: size 将从NOR FLASH上代码段(r0~r0+r2)拷贝到sdram地址(r3)0x3ff80000代码段地址上
clear_bss:
ldr    r0, _bss_start    //r0=__bss_start
ldr    r1, _bss_end      //r0等于_bss_end里的内容,也就是_end(在u-boot.lds里定义,是存bss的结束地址)
mov r2, #0x00000000      //r2=0；用来清bss所有段
clbss_l:
str    r2, [r0]    //*r0=0;
add    r0, r0, #4  //r0+=4;
cmp    r0, r1
ble    clbss_l //小于等于一直执行clbss_l
ldr    pc, _start_armboot //pc等于_start_armboot里的内容,也就是跳转到start_armboot函数
_start_armboot:    .word start_armboot *(_start_armboot)=start_armboot

小结：
uboot - 第一阶段硬件初始化主要实现了:

执行设置 CPSR 程序程序状态寄存器为管理模式
关看门狗
屏蔽中断
关闭 MMU, 初始化 SDRAM
设置栈
时钟设置
重定位 (代码从 Flash 拷贝至 SDRAM 中)
清 bss 段 (未初始的全局 / 静态变量)
跳转到 start_armboot 函数 (位于 u-boot-1.1.6/lib_arm/borad.c, 用来实现第 2 阶段硬件相关的初始化)
接下来开始分析 uboot - 第二阶段硬件初始化。

五、源码分析（第二阶段）

第二阶段的功能：
　　初始化本阶段所需的硬件设备（主要设置系统时钟、初始化串口、Flash、网卡、USB）
　　检测系统内存映射（memory map）
　　将内核映像和根文件系统映象从 Flash 上读到 RAM 空间中
　　为内核设置启动参数
　　调用内核

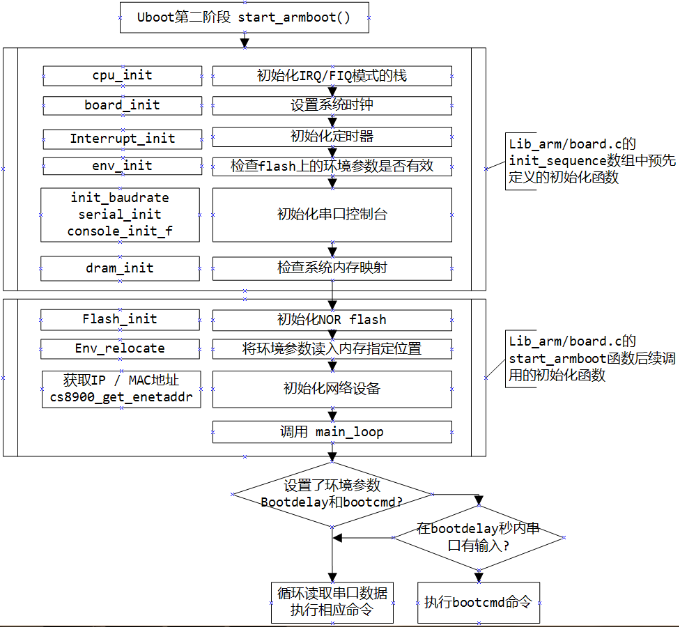

从 start_armboot 开始，程序流程如图
U-BOOT源码分析 - 图3

六、附录

内容一的举例：

比如 common/cmd_nand.c 文件提供了操作 NAND Flash 的各种命令，这些命令调用 drivers/nand/nand_base.c 中的擦除、读写函数来实现；而这些函数是针对 NAND Flash 的共性做的封装，与平台 / 开发板相关的代码用宏或外部函数代替；平台相关则在 cpu/xxx，开发板相关则在 board/xxx。
以增加 yaffs 文件系统映像功能为例，先在 common 下的 cmd_nand.c 增加命令，比如 nand write.yaffs，这个命令调用 / drivers/nand/nand_util.c 中的函数，而这些函数依赖于 drivers/nand/nand_base.c、cpu/arm920t/s3c24x0/nand_flash.c 文件中的相关函数。

内容二的解释：

所谓检测内存映射，就是确定板上使用了多少内存、他们的地址空间是什么。由于嵌入式开发中的 Bootloader 多是针对某类板子进行编写，所以可以根据板子的情况直接设置，不需要考虑可以适用于各类情况的复杂算法。
Flash 上的内核映像有可能是经过压缩的，在读到 RAM 之后，还需要进行解压。当然，对于有自解压功能的内核，不需要 Bootloader 来解压。
将根文件系统映像复制到 RAM 中并不是必须的，这取决于是什么类型的根文件系统，以及内核访问它的方法。
将内核放在适当的位置后，在跳入执行内核之前，需要根据内核启动的需求，配置相应的启动参数。
调用内核的函数是什么还没找到，待会再找
