VirtualStickMode

在确定连接上飞行机后，从 DJIAircraft 对象上获取 DJIFlightController 实例：flightController。
切换到 api 控制模式的代码很简单，只有一行：

  flightController.setVirtualStickModeEnabled(true, withCompletion: nil)

但是这行代码执行未必都会成功，需要满足以下两种情况才能切换：

飞控程序没有在执行控制飞行器运动路径。如果飞行器在执行 waypoint、hotpoint、跟随任务时，无法切换。
FlightOrientationMode 需要设置为 aircraftHeading。

  flightController.setFlightOrientationMode(.aircraftHeading, withCompletion: nil)

FlightOrientationMode 默认方向定位模式就是根据当前无人机朝向。加这个限制应该是出于安全的原因，想要移动飞行器，通常是根据图传视频来判断位置移动。FlightOrientationMode 还有两种方式：Course Lock 和 Home Lock。都是锁定了某个位置来判断移动方位，特殊任务中有帮助，但是如果通过程序控制飞行器还是按照飞行器的当前朝向符合直觉。

成功切换到程序控制飞行器运动后，遥控器上的操作杆会出于无效的状态

这是非常非常重要且被忽略的一点。这个设计应该也是出于安全考虑，希望飞行器在某个时刻只有一个明确的控制权，如果一个时刻遥控器发出往左，程序控制往右。两个指令都拥有一样的优先级，不知道谁优先。所以在控制运动完成后切记把 VirtualStickMode 设置为 false。

VirtualStickFlightControlData

在切换到程序控制运动模式后，就可以发送控制指令了。和遥控器上的两个摇杆控制能力一样，你可以控制飞行器的升降、水平旋转、水平方向的前进后退、向左向右。
运动指令的参数是一个 DJIVirtualStickFlightControlData 类型的结构体，前面提到可以控制四个维度的运动，因此有四个浮点型的值可以设置：

typedef struct
{
   float pitch;
   float roll;
   float yaw;
   float verticalThrottle;
} DJIVirtualStickFlightControlData

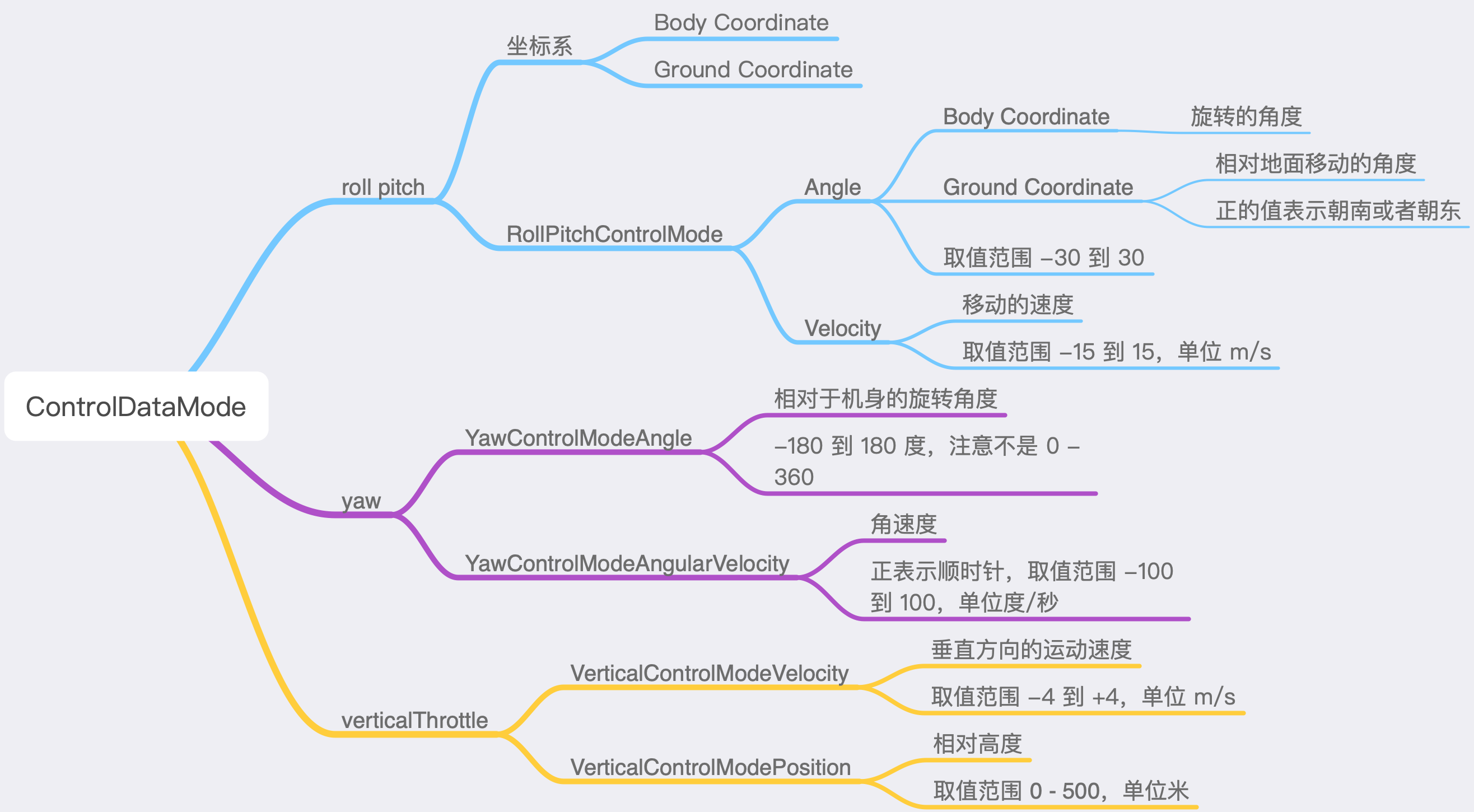

为了让用户可以更加灵活的控制飞行器运动，这四个维度的参数值在不同模式下代表着不同的含义。

如何通过 DJI SDK 控制无人机运动 - 图4

RollPitchControlMode

水平方向 X、Y 轴的运动的控制模式是一致的，因此组合在一起，枚举名叫 RollPitchControlMode。
在设置水平运动的值时需要先确定此时选择的参考坐标系。为了更方便的控制姿态，DJI 提供了两个坐标系：Body Coordinate 和 Ground(World) Coordinate。

坐标系

设置坐标系的方式很简单，设置 rollPitchCoordinateSystem 即可：

   flightController.rollPitchCoordinateSystem = .ground

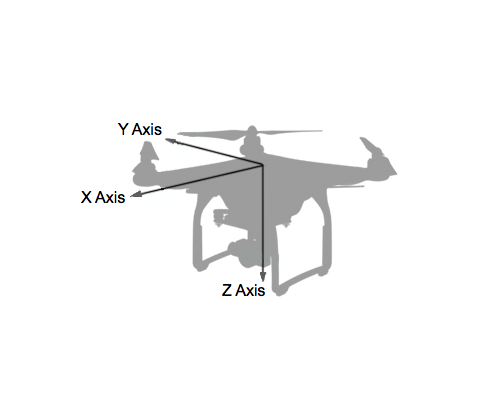

机身坐标系：Body Coordinate机身坐标系类似第一人称视角，飞行器的正前方是 X 轴，与前方垂直的侧面测试 Y 轴。

世界坐标系：Ground(World) Coordinate地面坐标系就像是地面有个控制中心的视角，南北方向是 X 轴，东西方向是 Y 轴。

RollPitchControlModeAngle

如果是机身坐标系，角度就是机身X、Y轴的旋转角度。取值范围是 - 30 到 30 度。如何通过 DJI SDK 控制无人机运动 - 图7
如果是地面坐标系，那么就是相对地面的移动角度。

RollPitchControlModeVelocity

X、Y 轴的移动速度，取值范围 -15 到 15 米每秒。根据坐标系不同 X、Y 轴的方向不同，前面已经说明过。

YawControlMode

Yaw 从地面角度看就是飞机原地旋转，也就是调整机头方位。同样参数有两种模式：

Angle

相对于机头的旋转角度，取值范围注意不是 0 - 360，而是 -180 到 180。正的角度表示顺时针旋转，负的角度值表示逆时针。

AngularVelocity

旋转时的角速度，取值范围是 -100 到 100。负数表示逆时针方向旋转。如果你想要飞行器以个指定的角速度匀速旋转，那么应该选择这个模式。

VerticalControlMode

竖直方向高度的控制也有两种。

Velocity

调整高度的速度，取值范围是 -4 到 4。正的值表示往高处飞，负数表示下降时的速度。

Position

直接设置想要到达的高度值，取值范围是 0 到 500 米。也就是说最高可以让飞行器飞到 500 米的高度。

发送指令

发送控制的指令代码很简单，只有一行：

   flightController.send(controlData, withCompletion: { error in  })

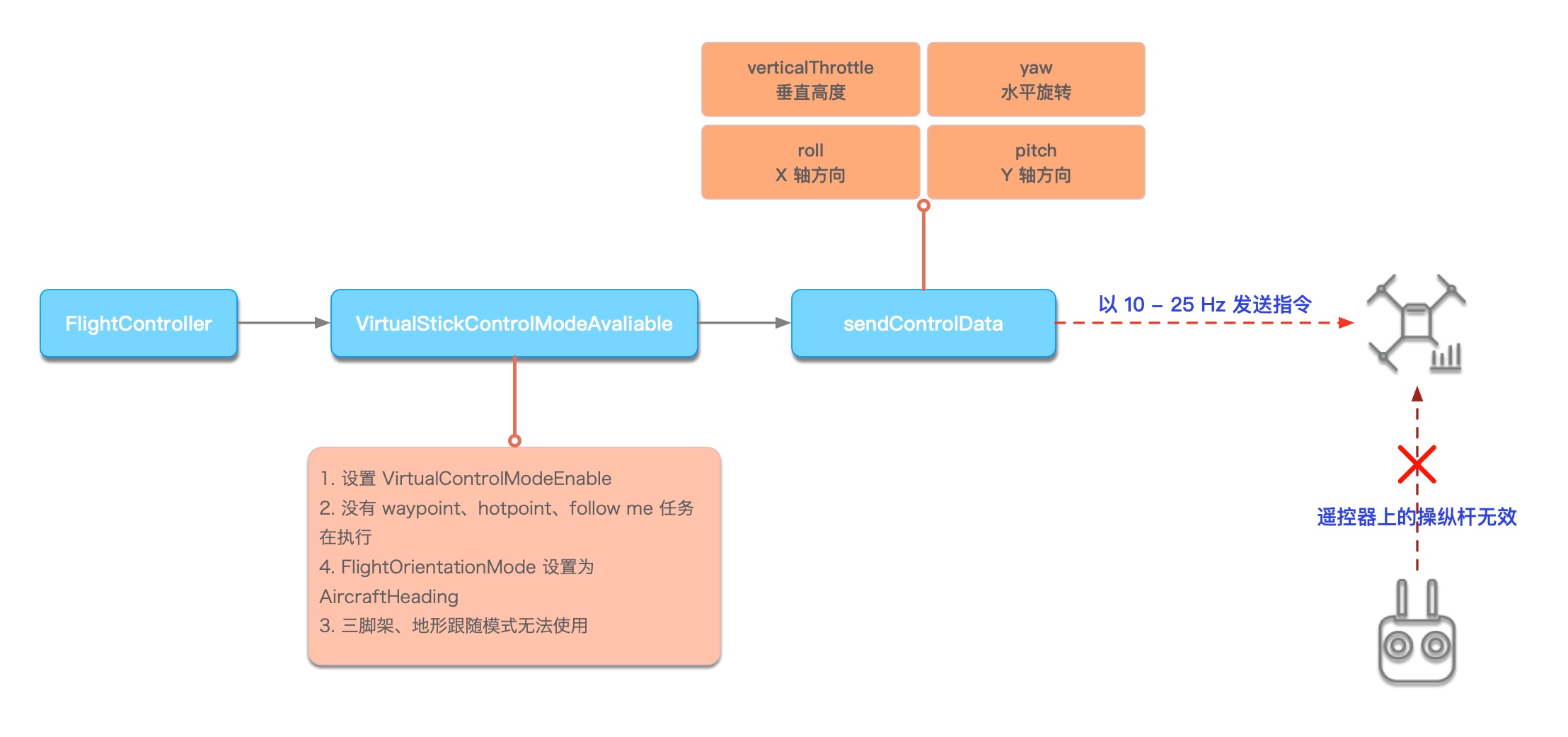

但是事情并不如代码看上去这样简单。VirtualStick API 设计参照的是遥控器操纵杆的通讯方式，比如你把一个摇杆往上推，飞行器此时对应的操作是升高。那么在你往上推的时刻，遥控器是以一个频率持续给飞行器发送升高指令。在你松开的时候，摇杆回到中心，指令停止。并不是只发送了一条指令。和这个场景类似，如果你要控制飞行器运动，你的指令也应该是持续发送的。
官方给出的发送频率是 10 到 25 赫兹。换算一下，那么程序应该以 0.04 秒 - 0.1 秒的频率就发送一次控制指令。可能对于程序而言，非常清楚飞行器运动的终点是哪，觉得只要调用一次接口，但是出于安全考虑，如果指令不是持续发送的，飞行器收到指令也可能不去执行。
为了避免发出指令飞行器认为是通讯失误而没有执行，可以采取用一个 timer 以一个固定的 interval 发送指令。简单一些可以正确的频率发送 5 次，如果是 0.1 秒的频率，那么等于确保一条指令飞行器认可花 0.5 秒时间。另外一个思路是指令发送后从 KeyManager 获取飞行器的姿态信息（DJISDKVector3D），如果指令发送过程中姿态数据改变了，那么一定是执行了控制指令。
