DJI SDK waypoint mission 使用教程（上）：属性详解

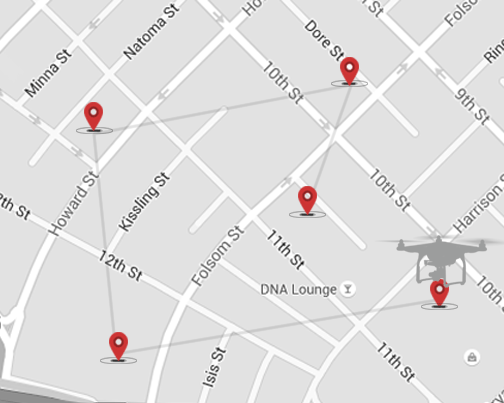

Waypoint mission 是无人机开发中使用频率很高的一个任务。可以提前根据坐标规划好航点，每个航点除了坐标外还可以设置高度、航向、自定义动作。飞行过程中还可以手动调整无人机的飞行速度。需要强调的是受限于飞控的内存，目前消费级无人机的一次最多只能规划 99 个航点。

DJIWaypoint

DJIWaypoint 的常规设置有坐标、高度、云台角度、机头朝向。

let coordinate = CLLocationCoordinate2D(latitude: lat, longitude: long)
var waypoint = DJIWaypoint(coordinate: coordinate)
// 航点高度是 50 米
waypoint.altitude = 50.0
// 无人机朝向是 50 度
waypoint.heading = 50
// 云台角度是 60 度
waypoint.gimbalPitch = -60.0

关于 heading 还有一个比较有意思的关联属性 turnMode。比如现在无人机的朝向是 0 度，这个时候我们希望机头调整到 3 点钟方向，就是 90 度。这个时候有两种运动轨迹：顺时针和逆时针。如果是顺时针，就和时针一样，向右旋转 90 度就到了。也可能是逆时针，走一个远路，往左旋转 270度。如果无人机朝向运动轨迹方向有要求，可以通过设置 turnMode来实现。

// 顺时针调整机头朝向
waypoint.turnMode = .clockwise
// 逆时针调整机头朝向
waypoint.turnMode = .counterClockwise

航点间飞行速度

还可以单独设置航点间的飞行速度，需要说明的是这个速度指的是当前航点前往下一个航点时的速度。航点速度的取值范围是 0 - 15 m/s，注意只能是正数。在 DJIWaypointMission 中有个属性 autoFlightSpeed，如果没有设置航点速度那么会按照任务的 autoFlightSpeed 速度飞行。与航点速度只能是正数不同，任务自动飞行速度可以是负数，取值范围是 -15 到 15 m/s。当速度是负数时，无人机会朝着前一个航点往回飞。在任务过程中，用户手中的遥控器拨杆也可以调整无人机的飞行速度。遥控器也可以让飞机往回飞。
总结一下，航点间速度只能是正数，autoFlightSpeed 和遥控器调整的速度可以是负数，可以让无人机往回飞。那么这三种方式都可以控制飞行速度，那么优先级是怎样的呢？遥控器 > 航点速度 > autoFlightSpeed。无人机优先响应遥控器的控制，其次是按照每个航点预设好的速度飞行，如果没有设置航点速度使用 autoFlightSpeed。
在飞行过程中 DJIWaypointMissionOperator 可以通过 setAutoFlightSpeed 设置速度，飞行过程中设置的速度优先级大于任务配置的 autoFlightSpeed。

DJIWaypointAction

Action 的执行时间最多只有 6 秒时间（除了 stay action，因为 stay 是用户主动表示要飞机停留的 action），如果一个 aciton 超过 6 秒没有执行完，这个 action 会被停止，无人机继续往下一个航点飞行。
Action 的类型有以下 6 种：

如果希望在两个航点间连续拍照，可以通过 waypoint 的 shootPhotoTimeInterval shootPhotoDistanceInterval 进行设置。shootPhotoTimeInterval 表示在航点间飞行时的拍照间隔时间，shootPhotoDistanceInterval 表示在航点间飞行时多远的距离拍一张照片。
如果有一组 action 是重复执行的，可以设置 waypoint 的 actionRepeatTimes 来实现。actionRepeatTimes 表示配置 action 的执行次数，默认是 1 次。
Action 的基本使用方式如下：

let action = DJIWaypointAction(actionType: .rotateGimbalPitch, param: -30)
 waypoint.add(action)

Waypoint 可以添加 action，也有插入、删除等操作。

- (BOOL)insertAction:(DJIWaypointAction *)action atIndex:(int)index;
- (BOOL)removeAction:(DJIWaypointAction *)action;
- (BOOL)removeActionAtIndex:(int)index;
- (void)removeAllActions;

一个 waypoint 中 action 数量没有限制，但是对所有 action 执行总时长是有限制的。DJI 也提供了actionTimeoutInSeconds 属性来自定义 action 的执行总时长限制，取值范围是 0 - 999 秒，默认是 60 秒。

曲线飞行时的弧度：cornerRadiusInMeters

通常 waypoint 间的路径都是直线飞行，不过如果 pathMode 是 DJIWaypointMissionFlightPathCurved 时航点间就是以曲线飞行。在按照曲线飞行的模式下，不同航点间的弧度通过 cornerRadiusInMeters 属性调整。航点设置了航点圆角半径后，无人机就不会飞过航点的坐标，而是按照航点的设置的半径弧线飞行。

DJIWaypointMission

flightSpeed

前面提到的执行任务时的默认速度属性是 autoFlightSpeed。与之相关的还有 maxFlightSpeed。因为执行任务期间遥控器可以调整当前飞行速度。maxFlightSpeed 的值用来限制遥控器影响飞行速度时的最大偏移量。比如当前 autoFlightSpeed 是 5，maxFlightSpeed 的值是 10。这个时候遥控器提高飞行速度，那么速度到 10 m_s 后就不会再提高了。遥控器还可以降低飞机速度到负数，所以也同时限制了无人机往回飞的时候速度最快是 -10 m_s。往回飞如果到底第一个点飞机就会悬停。

finishedAction

FinishedAction 指的是无人机飞到最后一个航点后要进行什么操作。有五个 action 可供选择：

• NoAction：什么都不做
• GoHome：任务结束后返航
• AutoLand：到达最后一个航点后自动降落
• GoFirstWaypoint：回到第一个航点

• ContinueUntilStop：任务的状态不会自动结束（可以继续手动控制无人机做一些操作），直到调用 stopMission 任务才会结束

  headingMode

  无人机在航点间飞行时的航向。有以下 5 种选择：

• Auto：和无人机飞行方向一致

• UsingInitialDirection：使用无人机到达第一个航点时的航向。在到达第一个航点前遥控器可以控制航向，到达第一个点后航向就固定不再改变。
• ControlledByRemoteController：遥控器控制
• UsingWaypointHeading：使用每个航点设置的航向

• TowardPointOfInterest：总是朝向设置的兴趣点
  默认航向的策略是 auto。
  如果 headingMode 是 TowardPointOfInterest，当然需要设置一下兴趣点位置。兴趣点位置的属性是 pointOfInterest，示例代码如下：

  waypointMission.headingMode = .towardPointOfInterest
  waypointMission.pointOfInterest = CLLocationCoordinate2D(latitude: 30.27, longitude: 120.12)

  flightPathMode

  航点间的路径。默认是 normal ，使用直线飞行。如果希望按照曲线飞行，设置为 Curved，但是需要配合 waypoint 的 cornerRadiusInMeters。

  gotoFirstWaypointMode

  无人机如何到达第一个航点。有两种方式：

• PointToPoint：起飞后径直朝第一个航点以最短距离飞过去。

• Safely：无人机先垂直上升到和第一个航点同样的高度后水平飞过去。
  假设起飞地点和第一个航点的路线中有一栋楼，如果采用 Safely 模式则可以避过这栋楼，所以安全一些。

  exitMissionOnRCSignalLost

  无人机丢失遥控器信号后是否停止任务。Waypoint 任务航点是一次性上传好的，如果刚好某个位置遥控器信号差，只要 GPS 信号正常无人机还是可以按照规划好的航点飞行。默认值是 false，如果遥控器信号丢失，无人机继续执行任务。
  如果在航点过程中需要手动控制航向，或者一些拍照动作，遥控器信号丢失肯定数据采集的就有问题了，这种场景下就会把 exitMissionOnRCSignalLost 设置成 true。

  rotateGimbalPitch

  布尔值，飞行过程中云台角度是否可以被设置。如果设置为 true，航点的 gimbalPitch 可以控制云台角度。

  repeatTimes

  任务结束后是否重复一次。默认值是 0，表示任务只执行一次。1 表示任务结束后再重复一次，那么就是总共执行两次任务。

  DJIMutableWaypointMission

  为了保证 mission 的一些参数飞行过程中不会被程序意外更改，一些属性在 DJIWaypointMission 上是只读的，任务中的航点也是不能被编辑的。DJI SDK 采用了和 OC 中字典相似的机制，在创建时使用一个可变的对象 DJIMutableWaypointMission，任务启动后再获取到的实例就是只读属性的 DJIWaypointMission 实例。

  let waypointMission = DJIMutableWaypointMission()
  // 添加一个航点
  waypointMission.add(waypoint)
  waypointMission.addWaypoints([waypoint,waypoint])
  waypointMission.finishedAction = .goHome
  let readOnlyWaypointMission = DJISDKManager.missionControl()?.waypointMissionOperator().loadedMission
  // 也可以调用 waypointMission 的 `mutableCopy` 获得一个可编辑的实例
  let mutableMission = readOnlyWaypointMission!.mutableCopy()

  航点间的距离限制

  Waypoint mission 中的 waypoint 距离是有限制的，两个 waypoint 间的距离要大于 0.5 米。如果两个航点距离过近在添加 waypoint 时是不会报错的，所以切记选定 waypoint 后注意要检查下两个点的距离。如果两个点的距离实在很近，可以保持航点坐标，高度提高 0.5 米。这样既可以保证两个点的距离不要太近，又不太影响任务的航点数据采集。
