基本概念

WGCNA其译为加权基因共表达网络分析。该分析方法旨在寻找协同表达的基因模块(module)，并探索基因网络与关注的表型之间的关联关系，以及网络中的核心基因。
适用于复杂的数据模式，推荐5组(或者15个样品)以上的数据。一般可应用的研究方向有：不同器官或组织类型发育调控、同一组织不同发育调控、非生物胁迫不同时间点应答、病原菌侵染后不同时间点应答。

基本原理

从方法上来讲，WGCNA分为表达量聚类分析和表型关联两部分，主要包括基因之间相关系数计算、基因模块的确定、共表达网络、模块与性状关联四个步骤。
第一步计算任意两个基因之间的相关系数（Person Coefficient）。为了衡量两个基因是否具有相似表达模式，一般需要设置阈值来筛选，高于阈值的则认为是相似的。但是这样如果将阈值设为0.8，那么很难说明0.8和0.79两个是有显著差别的。因此，WGCNA分析时采用相关系数加权值，即对基因相关系数取N次幂，使得网络中的基因之间的连接服从无尺度网络分布(scale-freenetworks)，这种算法更具生物学意义。
第二步通过基因之间的相关系数构建分层聚类树，聚类树的不同分支代表不同的基因模块，不同颜色代表不同的模块。基于基因的加权相关系数，将基因按照表达模式进行分类，将模式相似的基因归为一个模块。这样就可以将几万个基因通过基因表达模式被分成了几十个模块，是一个提取归纳信息的过程。

下游分析

得到模块之后的分析有：
1.模块的功能富集
2.模块与性状之间的相关性
3.模块与样本间的相关系数
挖掘模块的关键信息：
1.找到模块的核心基因
2.利用关系预测基因功能

代码示例

step1: 输入数据的准备

这里主要是表达矩阵， 如果是芯片数据，那么常规的归一化矩阵即可，如果是转录组数据，最好是RPKM值或者其它归一化好的表达量。然后就是临床信息或者其它表型，总之就是样本的属性。
为了保证后续脚本的统一性，表达矩阵统一用datExpr标识，临床 信息统一用datTraits标识

  1. library(WGCNA)
  3. RNAseq_voom <- fpkm
  4. ## 因为WGCNA针对的是基因进行聚类，而一般我们的聚类是针对样本用hclust即可，所以这个时候需要转置。
  6. WGCNA_matrix = t(RNAseq_voom[order(apply(RNAseq_voom,1,mad), decreasing = T)[1:5000],])
  8. datExpr0 <- WGCNA_matrix  ## top 5000 mad genes
  10. datExpr <- datExpr0
  13. ## 下面主要是为了防止临床表型与样本名字对不上
  15. sampleNames = rownames(datExpr);
  17. traitRows = match(sampleNames, datTraits$gsm)
  19. rownames(datTraits) = datTraits[traitRows, 1]

上面代码里面的rpkm就是我们的转录组数据的表达矩阵，以rpkm为单位。而datTraits就是所有样本对应的表型信息。需要自己制作，这个是学习WGCNA的基础，本次实例代码都是基于这两个数据。至于如何做出上面代码的两个例子，取决于大家自己的项目，我这里给出自己的代码，仅供参考哈

  1. setwd('WGCNA/')
  3. #     56 breast cancer cell lines were profiled to identify patterns of gene expression associated with subtype and response to therapeutic compounds.
  5. if(F){
  7.   ## https://www.ncbi.nlm.nih.gov/geo/query/acc.cgi?acc=GSE48213
  9.   #wget -c ftp://ftp.ncbi.nlm.nih.gov/geo/series/GSE48nnn/GSE48213/suppl/GSE48213_RAW.tar
  11.   #tar -xf GSE48213_RAW.tar
  13.   #gzip -d *.gz
  15.   ## 首先在GSE48213_RAW目录里面生成tmp.txt文件，使用shell脚本：
  17.   awk '{print FILENAME"\t"$0}' * |grep -v EnsEMBL_Gene_ID >tmp.txt
  19.   ## 然后把tmp.txt导入R语言里面用reshape2处理即可！
  21.   a=read.table('GSE48213_RAW/tmp.txt',sep = '\t',stringsAsFactors = F)
  23.   library(reshape2)
  25.   fpkm <- dcast(a,formula = V2~V1)
  27.   rownames(fpkm)=fpkm[,1]
  29.   fpkm=fpkm[,-1]
  31.   colnames(fpkm)=sapply(colnames(fpkm),function(x) strsplit(x,"_")[[1]][1])
  34.   library(GEOquery)
  36.   a=getGEO('GSE48213')
  38.   metadata=pData(a[[1]])[,c(2,10,12)]
  40.   datTraits = data.frame(gsm=metadata[,1],
  42.              cellline=trimws(sapply(as.character(metadata$characteristics_ch1),function(x) strsplit(x,":")[[1]][2])),
  44.              subtype=trimws(sapply(as.character(metadata$characteristics_ch1.2),function(x) strsplit(x,":")[[1]][2]))
  46.              )
  48. save(fpkm,datTraits,file = 'GSE48213-wgcna-input.RData')
  50. }

很明显，这个数据 GSE48213-wgcna-input.RData我已经保存下来咯。

  1. > head(datTraits)
  2. ## 56 个细胞系的分类信息，表型
  3.                   gsm cellline       subtype
  5. GSM1172844 GSM1172844    184A1 Non-malignant
  7. GSM1172845 GSM1172845    184B5 Non-malignant
  9. GSM1172846 GSM1172846    21MT1         Basal
  11. GSM1172847 GSM1172847    21MT2         Basal
  13. GSM1172848 GSM1172848     21NT         Basal
  15. GSM1172849 GSM1172849     21PT         Basal
  17. > fpkm[1:4,1:4]
  18. ## 56个细胞系的36953个基因的表达矩阵
  19.                 GSM1172844 GSM1172845 GSM1172846  GSM1172847
  21. ENSG00000000003   95.21255   95.69868   19.99467  65.6863763
  23. ENSG00000000005    0.00000    0.00000    0.00000   0.1492021
  25. ENSG00000000419  453.20831  243.64804  142.05818 200.4131493
  27. ENSG00000000457   18.10439   26.56661   16.12776  12.0873135

这个数据集里面的56种细胞系被分成了5组，如果要分开两两做差异分析，有10种组合，也就是说需要做10次差异分析，每个差异分析结果都需要去注释，会比较麻烦，这个时候WGCNA就派上用场啦。当然，如果你一定要去做差异分析，我也给你代码：https://github.com/jmzeng1314/my-R/blob/master/10-RNA-seq-3-groups/hisat2_mm10_htseq.R

step2:确定最佳beta值

选择合适“软阀值（soft thresholding power）”beta

  1. powers = c(c(1:10), seq(from = 12, to=20, by=2))
  3. # Call the network topology analysis function
  5. sft = pickSoftThreshold(datExpr, powerVector = powers, verbose = 5)
  7. #设置网络构建参数选择范围，计算无尺度分布拓扑矩阵
  10.   # Plot the results:
  12.   ##sizeGrWindow(9, 5)
  14.   par(mfrow = c(1,2));
  16.   cex1 = 0.9;
  18.   # Scale-free topology fit index as a function of the soft-thresholding power
  20.   plot(sft$fitIndices[,1], -sign(sft$fitIndices[,3])*sft$fitIndices[,2],
  22.        xlab="Soft Threshold (power)",ylab="Scale Free Topology Model Fit,signed R^2",type="n",
  24.        main = paste("Scale independence"));
  26.   text(sft$fitIndices[,1], -sign(sft$fitIndices[,3])*sft$fitIndices[,2],
  28.        labels=powers,cex=cex1,col="red");
  30.   # this line corresponds to using an R^2 cut-off of h
  32.   abline(h=0.90,col="red")
  34.   # Mean connectivity as a function of the soft-thresholding power
  36.   plot(sft$fitIndices[,1], sft$fitIndices[,5],
  38.        xlab="Soft Threshold (power)",ylab="Mean Connectivity", type="n",
  40.        main = paste("Mean connectivity"))
  42.   text(sft$fitIndices[,1], sft$fitIndices[,5], labels=powers, cex=cex1,col="red")

就是理解 pickSoftThreshold函数及其返回的对象，最佳的beta值就是 sft$powerEstimate
最佳beta值
参数beta取值默认是1到30，上述图形的横轴均代表权重参数β，左图纵轴代表对应的网络中log(k)与log(p(k))相关系数的平方。相关系数的平方越高，说明该网络越逼近无网路尺度的分布。右图的纵轴代表对应的基因模块中所有基因邻接函数的均值。最佳的beta值就是 sft$powerEstimate，已经被保存到变量了，不需要知道具体是什么，后面的代码都用这个即可，在本例子里面是6。

step3：一步法构建共表达矩阵

有了表达矩阵和估计好的最佳beta值，就可以直接构建共表达矩阵了。

  1. net = blockwiseModules(
  3.                  datExpr,
  5.                  power = sft$powerEstimate,
  7.                  maxBlockSize = 6000,
  9.                  TOMType = "unsigned", minModuleSize = 30,
  11.                  reassignThreshold = 0, mergeCutHeight = 0.25,
  13.                  numericLabels = TRUE, pamRespectsDendro = FALSE,
  15.                  saveTOMs = TRUE,
  17.                  saveTOMFileBase = "AS-green-FPKM-TOM",
  19.                  verbose = 3
  21.  )
  23.  table(net$colors)

所有的核心就在这一步，把输入的表达矩阵的几千个基因组归类成了几十个模块。大体思路：计算基因间的邻接性，根据邻接性计算基因间的相似性，然后推出基因间的相异性系数，并据此得到基因间的系统聚类树。然后按照混合动态剪切树的标准，设置每个基因模块最少的基因数目为30。
根据动态剪切法确定基因模块后，再次分析，依次计算每个模块的特征向量值，然后对模块进行聚类分析，将距离较近的模块合并为新的模块。

step4: 模块可视化

这里用不同的颜色来代表那些所有的模块，其中灰色默认是无法归类于任何模块的那些基因，如果灰色模块里面的基因太多，那么前期对表达矩阵挑选基因的步骤可能就不太合适。

  1. mergedColors = labels2colors(net$colors)
  3. table(mergedColors)
  5. # Plot the dendrogram and the module colors underneath
  7. plotDendroAndColors(net$dendrograms[[1]], mergedColors[net$blockGenes[[1]]],
  9.                     "Module colors",
  11.                     dendroLabels = FALSE, hang = 0.03,
  13.                     addGuide = TRUE, guideHang = 0.05)

基因的模块可视化
这里的重点就是 plotDendroAndColors函数，它接受一个聚类的对象，以及该对象里面包含的所有个体所对应的颜色。比如对表达矩阵进行hclust之后，加上表达矩阵里面所有样本的分组信息对应的颜色，也是可以用 plotDendroAndColors函数可视化的，比如下面的样品图：

  1. nGenes = ncol(datExpr)
  3. nSamples = nrow(datExpr)
  5. #首先针对样本做个系统聚类树
  7. datExpr_tree<-hclust(dist(datExpr), method = "average")
  9. par(mar = c(0,5,2,0))
  11. plot(datExpr_tree, main = "Sample clustering", sub="", xlab="", cex.lab = 2,
  13.      cex.axis = 1, cex.main = 1,cex.lab=1)
  15. ## 如果这个时候样本是有性状，或者临床表型的，可以加进去看看是否聚类合理
  17. #针对前面构造的样品矩阵添加对应颜色
  19. sample_colors <- numbers2colors(as.numeric(factor(datTraits$Tumor.Type)),
  21.                                 colors = c("white","blue","red","green"),signed = FALSE)
  23. ## 这个给样品添加对应颜色的代码需要自行修改以适应自己的数据分析项目。
  25. #  sample_colors <- numbers2colors( datTraits ,signed = FALSE)
  27. ## 如果样品有多种分类情况，而且 datTraits 里面都是分类信息，那么可以直接用上面代码，当然，这样给的颜色不明显，意义不大。
  29. #构造10个样品的系统聚类树及性状热图
  31. par(mar = c(1,4,3,1),cex=0.8)
  33. plotDendroAndColors(datExpr_tree, sample_colors,
  35.                     groupLabels = colnames(sample),
  37.                     cex.dendroLabels = 0.8,
  39.                     marAll = c(1, 4, 3, 1),
  41.                     cex.rowText = 0.01,
  43.                     main = "Sample dendrogram and trait heatmap")

上面给样本进行聚类的代码可以不运行，其实跟WGCNA本身关系不大。

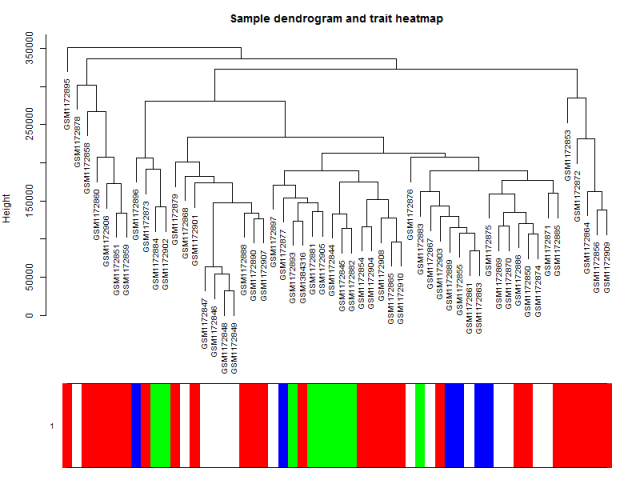

样本的聚类可视化
可以看到这些乳腺癌的细胞系的表达谱聚类情况并不是完全与其分类匹配，所以仅仅是根据样本的分组信息做差异分析并不完全准确。

step5:模块和性状的关系

  1.  design=model.matrix(~0+ datTraits$subtype)
  3.   colnames(design)=levels(datTraits$subtype)
  5.   moduleColors <- labels2colors(net$colors)
  7.   # Recalculate MEs with color labels
  9.   MEs0 = moduleEigengenes(datExpr, moduleColors)$eigengenes
  11.   MEs = orderMEs(MEs0); ##不同颜色的模块的ME值矩阵(样本vs模块)
  13.   moduleTraitCor = cor(MEs, design , use = "p");
  15.   moduleTraitPvalue = corPvalueStudent(moduleTraitCor, nSamples)
  18.   sizeGrWindow(10,6)
  20.   # Will display correlations and their p-values
  22.   textMatrix = paste(signif(moduleTraitCor, 2), "\n(",
  24.                      signif(moduleTraitPvalue, 1), ")", sep = "");
  26.   dim(textMatrix) = dim(moduleTraitCor)
  28.   par(mar = c(6, 8.5, 3, 3));
  30.   # Display the correlation values within a heatmap plot
  32.   labeledHeatmap(Matrix = moduleTraitCor,
  34.                  xLabels = names(design),
  36.                  yLabels = names(MEs),
  38.                  ySymbols = names(MEs),
  40.                  colorLabels = FALSE,
  42.                  colors = greenWhiteRed(50),
  44.                  textMatrix = textMatrix,
  46.                  setStdMargins = FALSE,
  48.                  cex.text = 0.5,
  50.                  zlim = c(-1,1),
  52.                  main = paste("Module-trait relationships"))

通过模块与各种表型的相关系数，可以很清楚的挑选自己感兴趣的模块进行下游分析了。这个图就是把 moduleTraitCor这个矩阵给用热图可视化一下。
模块和性状的关系
从上图已经可以看到跟乳腺癌分类相关的基因模块了，包括 “Basal” “Claudin-low””Luminal” “Non-malignant” “unknown” 这5类所对应的不同模块的基因列表。可以看到每一种乳腺癌都有跟它强烈相关的模块，可以作为它的表达signature，模块里面的基因可以拿去做下游分析。我们看到Luminal表型跟棕色的模块相关性高达0.86，而且极其显著的相关，所以值得我们挖掘，这个模块里面的基因是什么，为什么如此的相关呢？

step6:感兴趣性状的模块的具体基因分析

性状跟模块虽然求出了相关性，可以挑选最相关的那些模块来分析，但是模块本身仍然包含非常多的基因，还需进一步的寻找最重要的基因。所有的模块都可以跟基因算出相关系数，所有的连续型性状也可以跟基因的表达值算出相关系数。主要参考资料：PDF document, R script 如果跟性状显著相关基因也跟某个模块显著相关，那么这些基因可能就非常重要。

首先计算模块与基因的相关性矩阵

  1. modNames = substring(names(MEs), 3)
  3. geneModuleMembership = as.data.frame(cor(datExpr, MEs, use = "p"));
  5. ## 算出每个模块跟基因的皮尔森相关系数矩阵
  7. ## MEs是每个模块在每个样本里面的值
  9. ## datExpr是每个基因在每个样本的表达量
  11. MMPvalue = as.data.frame(corPvalueStudent(as.matrix(geneModuleMembership), nSamples));
  13. names(geneModuleMembership) = paste("MM", modNames, sep="");
  15. names(MMPvalue) = paste("p.MM", modNames, sep="");

再计算性状与基因的相关性矩阵

  1. ## 只有连续型性状才能只有计算
  2. ## 这里把是否属于 Luminal 表型这个变量用0,1进行数值化。
  3. Luminal = as.data.frame(design[,3]);
  4. names(Luminal) = "Luminal"
  6. geneTraitSignificance = as.data.frame(cor(datExpr, Luminal, use = "p"));
  7. GSPvalue = as.data.frame(corPvalueStudent(as.matrix(geneTraitSignificance), nSamples));
  8. names(geneTraitSignificance) = paste("GS.", names(Luminal), sep="");
  9. names(GSPvalue) = paste("p.GS.", names(Luminal), sep="");

最后把两个相关性矩阵联合起来,指定感兴趣模块进行分析

  1.  module = "brown"
  3.  column = match(module, modNames);
  5.  moduleGenes = moduleColors==module;
  7.  sizeGrWindow(7, 7);
  8.  par(mfrow = c(1,1));
  10. verboseScatterplot(abs(geneModuleMembership[moduleGenes, column]),
  12.                      abs(geneTraitSignificance[moduleGenes, 1]),
  14.                      xlab = paste("Module Membership in", module, "module"),
  16.                      ylab = "Gene significance for Luminal",
  18.                      main = paste("Module membership vs. gene significance\n"),
  20.                      cex.main = 1.2, cex.lab = 1.2, cex.axis = 1.2, col = module)

模块和性状里面的指定基因的相关性比较
可以看到这些基因不仅仅是跟其对应的模块高度相关，而且是跟其对应的性状高度相关，进一步说明了基因值得深度探究。

step7:网络的可视化

主要参考资料：PDF document, R script

首先针对所有基因画热图

  1. nGenes = ncol(datExpr)
  2. nSamples = nrow(datExpr)
  4. geneTree = net$dendrograms[[1]];
  6. dissTOM = 1-TOMsimilarityFromExpr(datExpr, power = 6);
  7. plotTOM = dissTOM^7;
  8. diag(plotTOM) = NA;
  10. TOMplot(plotTOM, geneTree, moduleColors, main = "Network heatmap plot, all genes")

这个非常消耗计算资源和时间，所以建议选取其中部分基因作图即可，我就没有画，而且根据下面的代码选取部分基因来作图！

然后随机选取部分基因作图

  1. nSelect = 400
  3. # For reproducibility, we set the random seed
  5. set.seed(10);
  7. select = sample(nGenes, size = nSelect);
  9. selectTOM = dissTOM[select, select];
  11. # There’s no simple way of restricting a clustering tree to a subset of genes, so we must re-cluster.
  13. selectTree = hclust(as.dist(selectTOM), method = "average")
  15. selectColors = moduleColors[select];
  17. # Open a graphical window
  19. sizeGrWindow(9,9)
  21. # Taking the dissimilarity to a power, say 10, makes the plot more informative by effectively changing
  23. # the color palette; setting the diagonal to NA also improves the clarity of the plot
  25. plotDiss = selectTOM^7;
  27. diag(plotDiss) = NA;
  29. TOMplot(plotDiss, selectTree, selectColors, main = "Network heatmap plot, selected genes")

模块热图
这个图凑数的意义居多，如果是把全部基因画上去，可以很清楚的看到各个区块颜色差异。

最后画模块和性状的关系

  1. # Recalculate module eigengenes
  3.   MEs = moduleEigengenes(datExpr, moduleColors)$eigengenes
  5.   ## 只有连续型性状才能只有计算
  7.   ## 这里把是否属于 Luminal 表型这个变量用0,1进行数值化。
  9.   Luminal = as.data.frame(design[,3]);
  11.   names(Luminal) = "Luminal"
  13.   # Add the weight to existing module eigengenes
  15.   MET = orderMEs(cbind(MEs, Luminal))
  17.   # Plot the relationships among the eigengenes and the trait
  19.   sizeGrWindow(5,7.5);
  21.   par(cex = 0.9)
  23.   plotEigengeneNetworks(MET, "", marDendro = c(0,4,1,2), marHeatmap = c(3,4,1,2), cex.lab = 0.8, xLabelsAngle
  25.                         = 90)
  27.   # Plot the dendrogram
  29.   sizeGrWindow(6,6);
  31.   par(cex = 1.0)
  33.   ## 模块的聚类图
  35.   plotEigengeneNetworks(MET, "Eigengene dendrogram", marDendro = c(0,4,2,0),
  37.                         plotHeatmaps = FALSE)
  39.   # Plot the heatmap matrix (note: this plot will overwrite the dendrogram plot)
  41.   par(cex = 1.0)
  43.   ## 性状与模块热图
  45.   plotEigengeneNetworks(MET, "Eigengene adjacency heatmap", marHeatmap = c(3,4,2,2),
  47.                         plotDendrograms = FALSE, xLabelsAngle = 90)

性状与模块热图

step8:提取指定模块的基因名

  1. # Select module
  2. module = "brown";
  3. # Select module probes
  4. probes = colnames(datExpr)
  6. ## 我们例子里面的probe就是基因名
  7. inModule = (moduleColors==module);
  8. modProbes = probes[inModule];

有了基因信息，下游分析就很简单了。包括GO/KEGG等功能数据库的注释。

Step9: 模块的导出

主要模块里面的基因直接的相互作用关系信息可以导出到cytoscape,VisANT等网络可视化软件。

  1. # Recalculate topological overlap
  3. TOM = TOMsimilarityFromExpr(datExpr, power = 6);
  5. # Select module
  7. module = "brown";
  9. # Select module probes
  11. probes = colnames(datExpr) ## 我们例子里面的probe就是基因名
  13. inModule = (moduleColors==module);
  15. modProbes = probes[inModule];
  17. ## 也是提取指定模块的基因名
  19. # Select the corresponding Topological Overlap
  21. modTOM = TOM[inModule, inModule];
  23. dimnames(modTOM) = list(modProbes, modProbes)

首先是导出到VisANT

  1. ## 模块对应的基因关系矩阵
  3. vis = exportNetworkToVisANT(modTOM,
  4. file = paste("VisANTInput-", module, ".txt", sep=""),
  5. weighted = TRUE,
  6. threshold = 0)

然后是导出到cytoscape

  1. cyt = exportNetworkToCytoscape(
  2.        modTOM,
  3.       edgeFile = paste("CytoscapeInput-edges-", paste(module, collapse="-"), ".txt", sep=""),
  4.       nodeFile = paste("CytoscapeInput-nodes-", paste(module, collapse="-"), ".txt", sep=""),
  5.       weighted = TRUE,
  6.       threshold = 0.02,
  7.       nodeNames = modProbes,
  8.       nodeAttr = moduleColors[inModule]
  9.                                 );

如果模块包含的基因太多，网络太复杂，还可以进行筛选，比如：

  1. nTop = 30;
  3. IMConn = softConnectivity(datExpr[, modProbes]);
  5. top = (rank(-IMConn) <= nTop)
  7. filter <- modTOM[top, top]

后面就是cytoscape自身的教程了，这里不再赘述。
