01｜架构设计


  • 接口层：对外提供操作数据库数据的API，MyBatis提供了两种方式与数据库进行交互：
    • 基于Statement ID
    • 基于Mapper代理接口
  • 核心层：负责具体SQL查找、SQL解析、SQL执行和执行结果映射处理等。它主要的目的是根据调用的请求完成一次数据库操作

  • 基础支撑层：负责最基础的功能支撑，包括连接管理、事务管理、配置加载和缓存处理等

    02｜执行流程


    1. 加载配置并初始化
    1. 接收调用请求
    1. 处理操作请求
      • 根据SQL的ID查找对应的MappedStatement对象
      • 根据传入参数对象解析MappedStatement对象，得到最终要执行的SQL和执行传入参数
      • 获取数据库连接，根据得到的最终SQL语句和执行传入参数到数据库执行，并得到执行结果
      • 根据MappedStatement对象中的结果映射配置对得到的结果执行进行转换处理，并得到最终的处理结果
      • 释放连接资源
    1. 返回处理结果

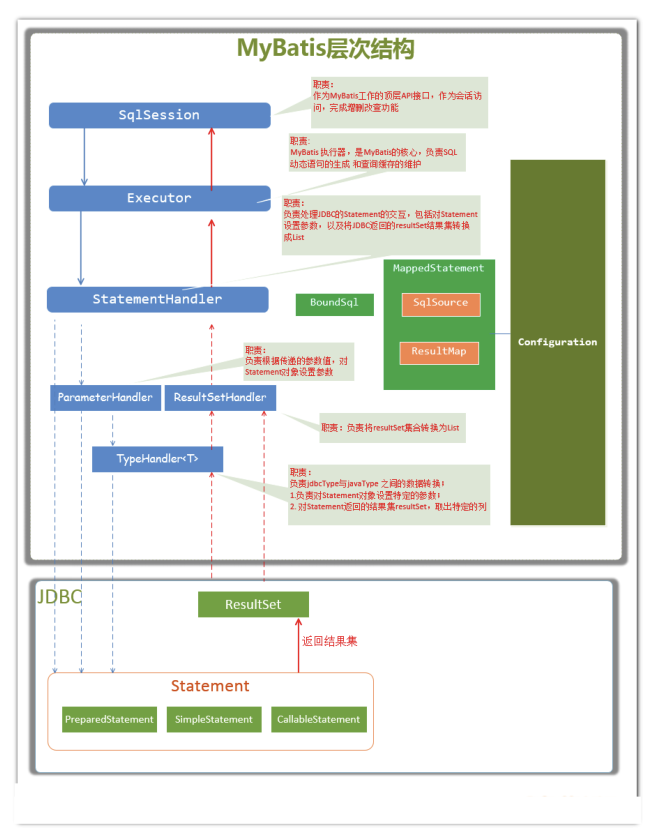

      03｜四大核心组件

      Executor

      一个SqlSession对应一个Executor，负责增删改查的具体操作

  • Executor：执行器顶层接口，定义了update、query、commit、rollback等方法

    • BaseExecutor：是使用模版设计模式对Executor的基础实现类，定义了doUpdate、doQuery等抽象方法交由子类实现
      • SimpleExecutor：默认使用的执行器
      • ReuseExecutor：可重用的执行器，可重用的对象为Statement，在执行器内部提供一个Map映射，执行SQL作为key，value为Statement
      • BatchExecutor：批量提交的执行器
    • CachingExecutor：支持结果缓存的SQL执行器，其内部持有Executor对象（可以是具体执行器的任意一个）作为具体执行器

      StatementHandler

      StatementHandler是mybatis创建Statement的处理器，负责Statement的创建工作。

  • SimpleStatementHandler：对应java.sql.Statement对象的处理，处理不带动态参数运行的SQL

  • PrepareStatementHandler：对应java.sql.PrepareStatement对象的处理，处理SQL中的占位符动态参数赋值操作
  • CallableStatementHandler：处理存储过程的执行

  • RoutingStatementHandler：依据MappedStatement的StatementType属性选择对应的Handler

    1. public RoutingStatementHandler(Executor executor, MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, BoundSql boundSql) {
    3.   switch (ms.getStatementType()) {
    4.     case STATEMENT:
    5.       delegate = new SimpleStatementHandler(executor, ms, parameter, rowBounds, resultHandler, boundSql);
    6.       break;
    7.     case PREPARED:
    8.       delegate = new PreparedStatementHandler(executor, ms, parameter, rowBounds, resultHandler, boundSql);
    9.       break;
    10.     case CALLABLE:
    11.       delegate = new CallableStatementHandler(executor, ms, parameter, rowBounds, resultHandler, boundSql);
    12.       break;
    13.     default:
    14.       throw new ExecutorException("Unknown statement type: " + ms.getStatementType());
    15.   }
    17. }

ParameterHandler

mybatis提供的参数处理器，用于PreparedStatement参数解析时使用

ResultSetHandler

负责处理Statement返回的结果，根据定义返回类型进行封装返回
