整体结构


主要组件

  • Server组件：定级组件，代表Tomcat的运行实例，可包含多个Service

  • Service组件：服务的抽象，代表请求从接收到处理的所有组件的集合

    • Connector（核心）：负责对外交流，接收客户端连接并接收消息报文，消息报文经由它解析后送往容器进行处理
    • Container（核心）：负责内部处理，加载和管理Servlet ，以及具体Request请求

      Connector

      connector主要负责接收客户端连接和客户端请求的加工处理
      Protocol
      通信协议的抽象，将不同通信协议的处理进行了封装

  • EndPoint

接收端的抽象，封装了不同的IO模式（BIO、NIO），实现了TCP/IP协议

  • Acceptor

监听请求，专门用于接收客户端连接的接收器组件

  • Executor

处理客户端请求的线程池，Connector可以使用Service组件的共享线程池，也可以使用自己私有的线程池

  • Processor

客户端请求处理器，不同协议不同IO模型对应不同的Processor，实现了HTTP协议

Mapper

路由器组件，负责客户端请求的URL映射功能，通过Mapper组件将请求转发到对应的Host组件、Context组件、Wapper组件以进行处理并响应客户端

CoyoteAdaptor

适配器组件，Connector和Engine之间的适配桥梁

Container

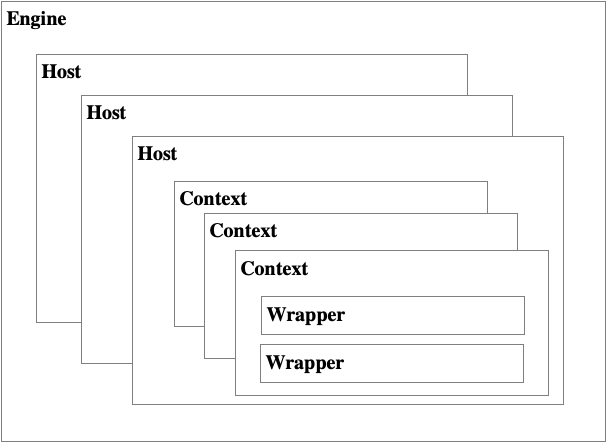

Container用于封装和管理Servlet，以及具体处理Request请求，在Connector内部包含了4个子容器，结构图如下

Engine

管理多个站点，一个Service最多只能有一个Engine，一个Engine可以管理多个Host

Host

代表一个虚拟主机（站点），可配置多个虚拟主机，虚拟主机下可包含多个Context

Context

表示一个Web应用程序，可包含多个Wrapper

Wrapper

表示一个Servlet
