WAL（Write Ahead Logging）：先写日志、再写磁盘。这也是Mysql在更新数据时的机制，Mysql提供了bin log、redo log、undo log三个核心日志。
问题1：Mysql为什么要先写日志再写磁盘？
如果直接写磁盘为随机写，开销大性能低，无法满足数据库的性能要求。
问题2：Mysql为什么不先写内存再写磁盘？
直接写内存无法避免异常宕机带来的数据丢失，无法保证数据的持久性。

01｜bin log

binlog是记录所有数据库表结构变更以及表数据修改的二进制日志，不会记录SELECT和SHOW这类操作。binlog日志以事件的形式进行记录，还包含语句所执行的消耗时间，开启binlog日志有以下两个重要的使用场景：

    1. 主从复制：在主库开启binlog功能，将binlog传递到从库，从库拿到binlog后实现数据恢复达到主从数据一致性。
    1. 数据恢复：通过mysqlbinlog工具来恢复数据

      Binlog记录模式

      binlog文件记录模式有STATEMENT、ROW和MIXED三种，具体含义如下：

  • ROW（row-based replication）：日志中会记录每一行数据被修改的情况，然后在slave端对相同的数据进行修改。

    • 优点：能清楚记录每一个行数据的修改细节，能完全实现主从数据同步和数据的恢复
    • 缺点：批量操作会产生大量日志，尤其是alter table会让日志暴涨
  • STATMENT（statement-based replication）：记录所有修改数据的sql，slave在复制的时候SQL进行会解析成和原来master端执行过的相同的SQL再次执行，简称SQL语句复制。
    • 优点：日志量小，减少磁盘IO，存储和恢复速度快
    • 缺点：某些情况下会导致主从数据不一致，如last_inser_id(),now()等函数

  • MIXED（mixed-based replication）：以上两种模式的混合使用，一般会使用STATEMENT模式保存binlog，对于STATEMENT模式无法复制的操作使用ROW模式保存，会根据执行SQL语句选择写入模式

    Binlog文件结构

    binlog文件中记录的是对数据库的各种修改操作，用来表示修改操作的数据结构是log event，binlog文件的内容就是各种log event的集合。
    binlog写入机制：写入时会根据记录模式和操作类型生成log event，生成的log event会先保存在一个binlog_cache_mngr数据结构的缓冲区上，其中又分为trx_cache和stmt_cache分别存储事务和非事务的信息。事务相关的log event只有在提交阶段才会将信息写入到外部的binlog文件中。不同事务以串行的方式将log event写入binlog文件中，所以一个事务包含的log event信息在binlog文件中是连续的，中间不会插入其他事务的log event。事务执行过程中，先把日志写到binlog cache，事务提交的时候，再把binlog cache写到bin log文件中。一个事务的binlog是不能被拆开的，因此不论这个事务多大，也要确保一次性写入。事务提交的时候，执行器会把binlog cache里的完整事务写入到bin log中，并清空bin log cache。如图

  • 每个线程事务都有自己的binlog cache 但是公用一份binlog文件

  • 图中write过程只是将日志写入文件系统的page cache，此时并未把数据持久化到磁盘
  • 图中的fsync才是真正数据落盘的操作
  • write和fsync的时机由sysc_binlog控制：
    • sync_binlog=0：每次提交事务只write，不fsync
    • sync_binlog=1：每次提交事务都会执行fsync（默认值）
    • sync_binlog=N（N>1）：每次提交事务都write，但是累计N个事务之后才会fsync（如果主机发生异常宕机，会丢失最近N个事务的binlog日志）

      Binlog操作

      binlog状态查看
      1. show variables like 'log_bin';
      开启binlog功能 ```shell

      修改my.cnf配置文件

      [mysqld] default-storage-engine=INNODB character-set-server=utf8 log-bin = mysql-bin binlog-format = ROW server_id = 1 port = 3306 [client] default-character-set=utf8

重启mysql

```

02｜redo log

redo log是InnoDB引擎特有的，是为了实现事务的持久性而出现的产物，防止在发生故障的时间点，尚有脏页未写入表的IBD文件中，在重启Mysql服务的时候，根据redo log进行重做，从而达到事务的未入磁盘但数据依旧能够保证数据的持久化。redo log文件内容是以顺序循环的方式写入文件，写满时则回溯到第一个文件，进行覆盖写。

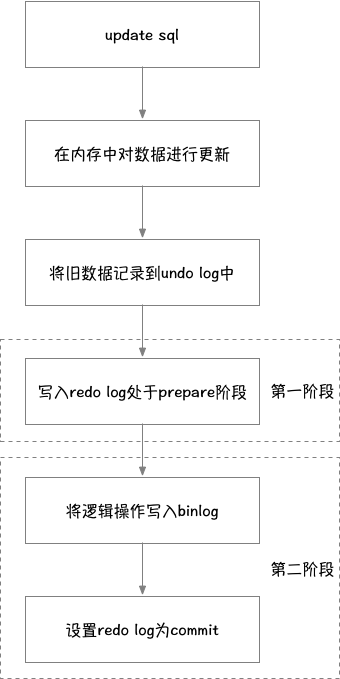

redo log二阶段提交提供了crash-safe能力。

redo log写入机制

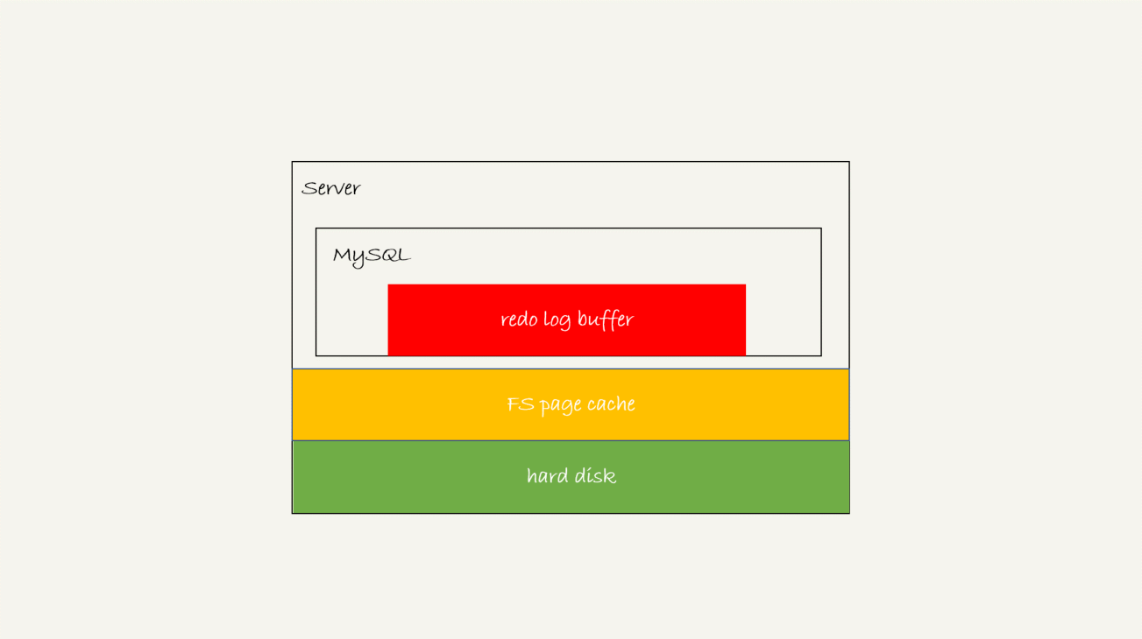

事务执行的过程中，生成的redo log需要先写到redo log buffer然后再写入磁盘。执行过程中redo log可能存在的三种状态如图：
三种状态分别是：

  • 红色：写入redo log buffer中，物理上是在mysql进程的内存中
  • 黄色：写入磁盘（write），但是还未持久化（fsync），物理上是在文件系统的page cache中
  • 绿色：持久化到磁盘

为了控制redo log的写入策略，InnoDB提供了innodb_flush_log_at_trx_commit参数，他有如下三种取值：

  • 0：每次提交事务只是把redo log写入redo log buffer中
  • 1：每次提交事务都将redo log直接持久化到磁盘
  • 2：每次提交事务只将redo log写到page cache

InnoDB会启动一个后台线程，每个1秒，就不会redo log buffer中的日志，write到page cache中，然后调用fsync持久化到磁盘

redo log和binlog区别

  • redo log属于InnoDB引擎功能，binlog是Mysql自带功能
  • redo log属于物理日志，记录该数据页更新状态内容，binlog是逻辑日志，记录更新过程
  • redo log日志是循环写，日志空间大小是固定，binlog是追加写入
  • redo log作为服务器异常宕机后事务数据自动恢复使用，提供crash-safe能力；binlog可以作为主从复制和数据恢复使用，但不具备crash-safe能力。

    03｜undo log

    undo log提供回滚以及MVCC（多行版本控制）的功能，保证事务的原子性，在数据修改的流程中，会记录一条与当前操作相反的逻辑日志到 undo log中，如果因为某些原因导致事务异常失败，可以使用undo log进行回滚，从而保证事务的完整性。
    **

    04｜崩溃恢复

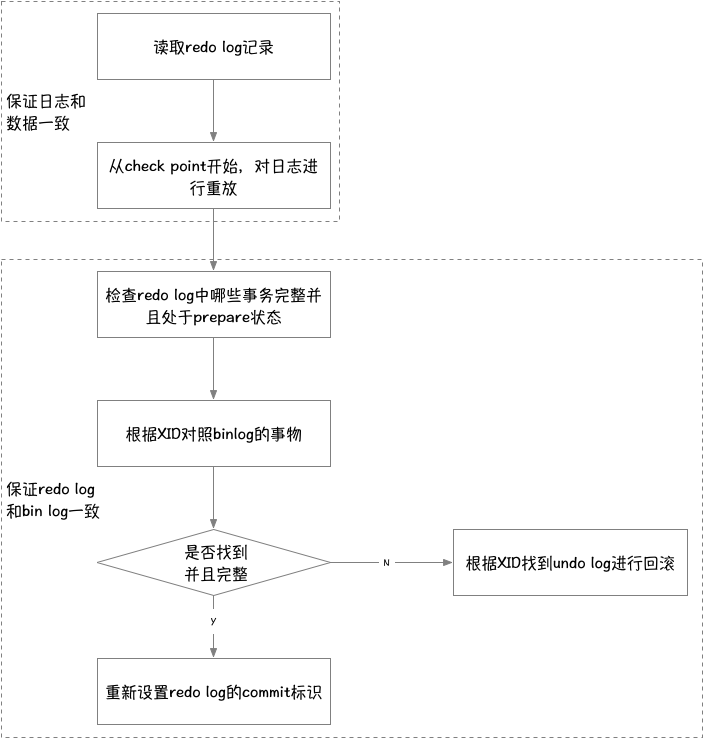

    当mysql崩溃重启后会检查redo log中是完整并且处于prepare状态的事务，然后根据XID（事务ID）从binlog中查找对应的事务，如找不到则回滚，找到并且事务完整则重新commit redo log完成事务的提交。

总结

WAL机制主要得益于两个方面：

  • redo log和binlog都是顺序写，磁盘的顺序写比随机写速度要快
  • 组提交机制，可以大幅度降低磁盘的IOPS消耗
