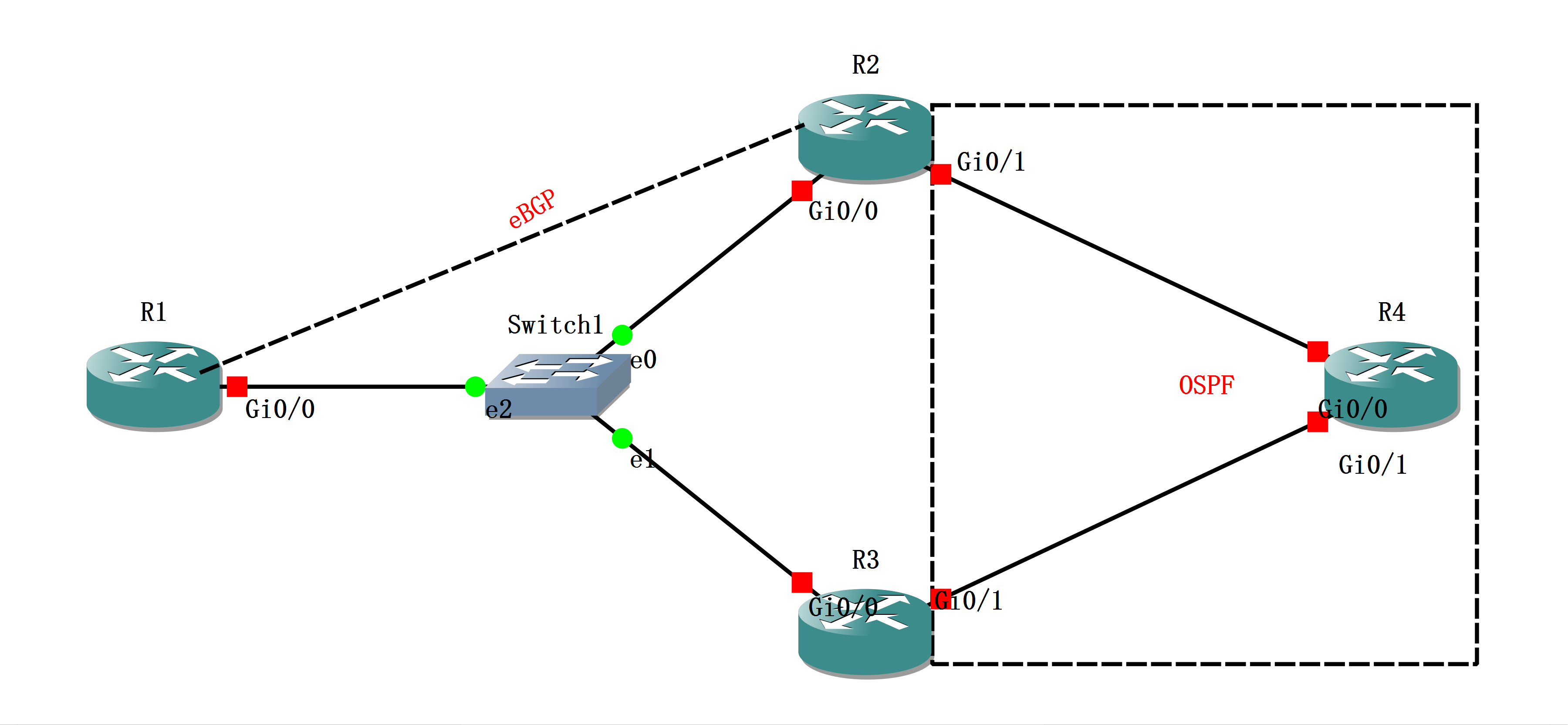

- R1和R2 之间配置eBGP，R1通过 network 命令宣告192.168.1.1 网络

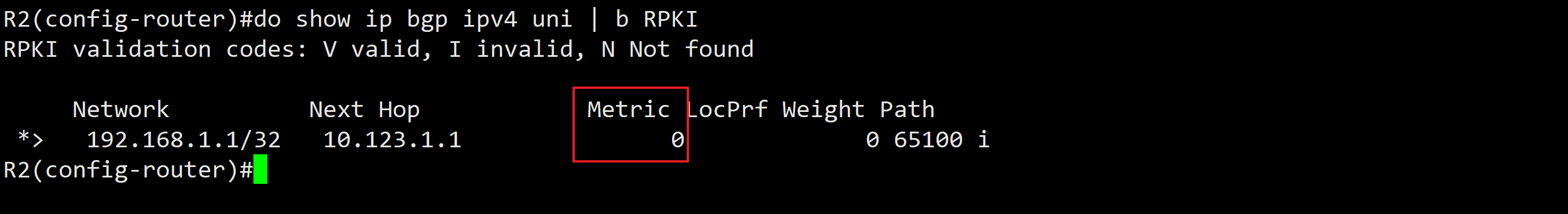

- R2 收到来自R1的路由 —— 因为eBGP 发送的路由默认是缺失MED值的，所以R2会将其设置为0
- 我们在R2的OSPF中，将BGP重分布，之后R3和R4 会收到192.168.1.1 的路由。类型为E2，metric 为1（BGP宣告进OSPF，metric默认为1.其他协议默认为20）

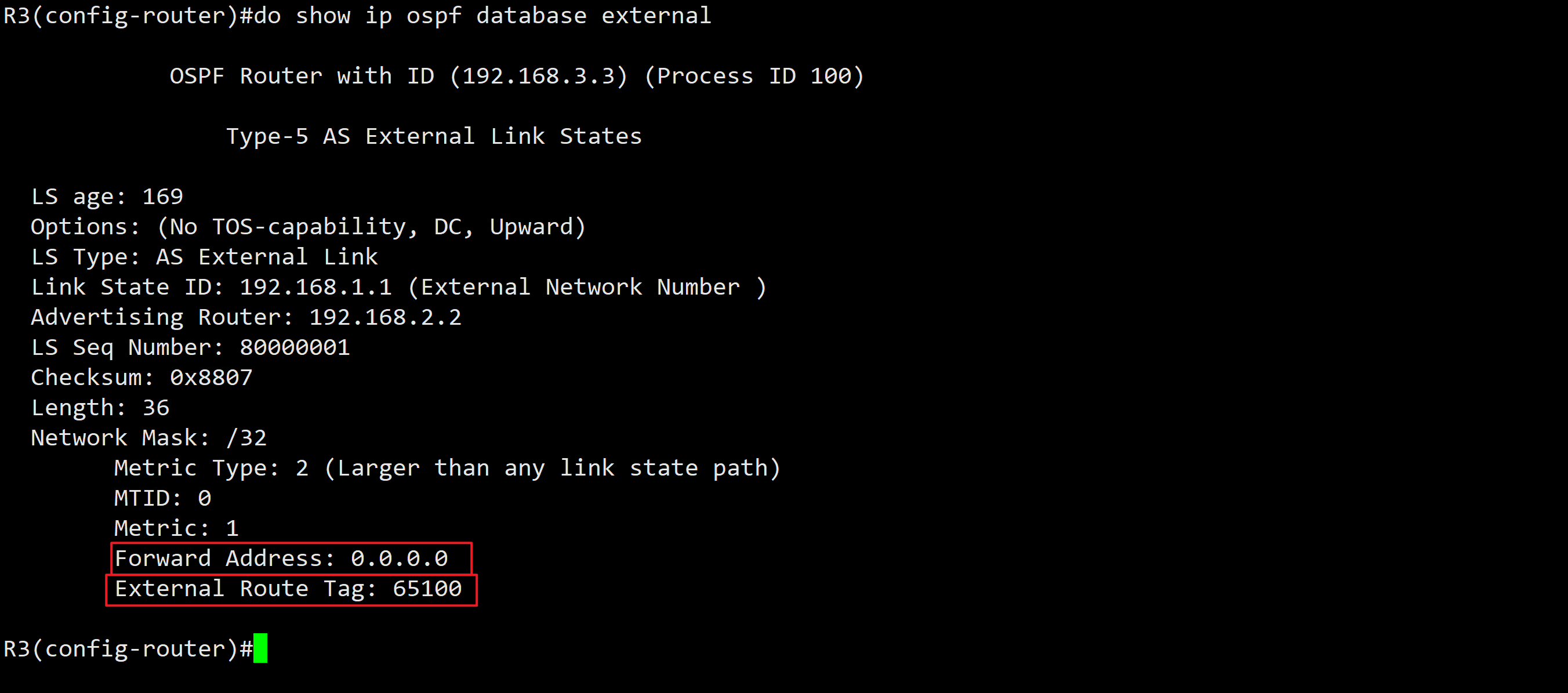

- 在R3 上查看OSPF Table，Forwarding Address 是 0.0.0.0

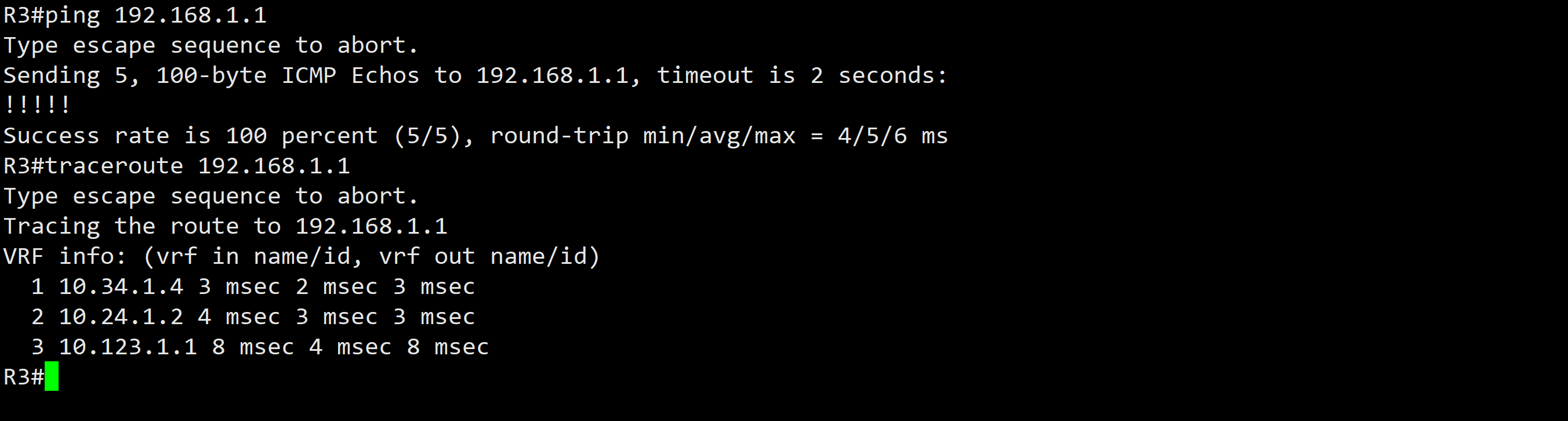

- 我们可以做个 tracerout 来验证R3到192.168.1.1 的路由（此时R3知道怎么去到R1，但是R1不知道怎么去到R3，所以R3到R1的ping 和traceroute 都是无法进行的，需要在R1上补1条静态路由 ip route 10.34.1.0 255.255.255.0 10.123.1.2)，可以看到走的路径是 R3-R4-R2-R1，即所谓的suboptimal route

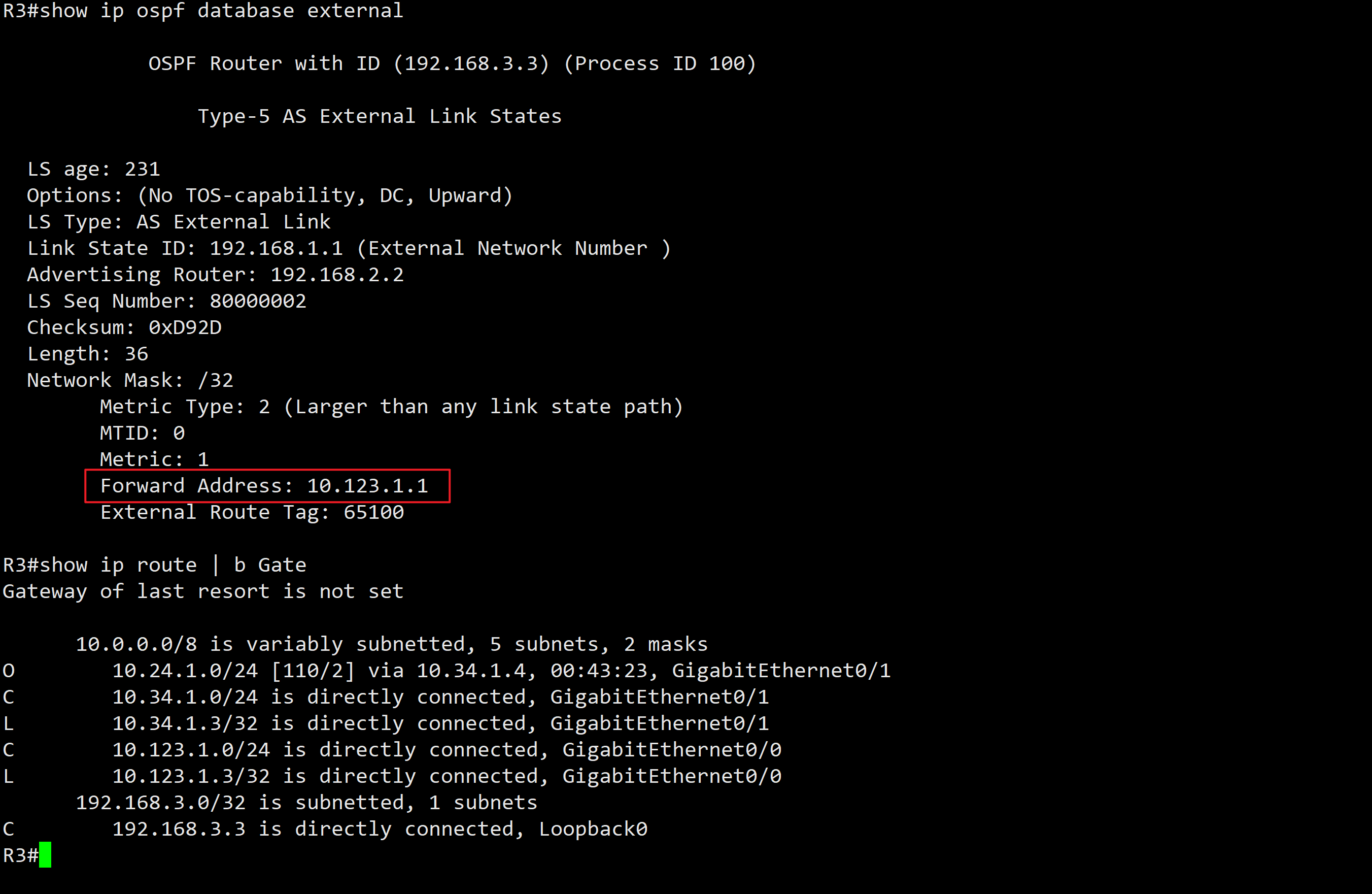

- 我们的目标是把R3到192.168.1.1 的路由调整为最佳的R3-R1. 我们在R2的OSPF上，将G0/0 接口放入OSPF进程。然后再到R3 上查看，此时Forward Address 变成了10.123.1.1，但是192.168.1.1 从路由表中消失了。即从OSPF 收到的这条路由没有写进路由表
- 现在这个10.123.1.0/24 对于R3来说是个直连网段，不是通过** Intra-Area 或者 interarea **ospf 学到的，所以这个192.168.1.1 的路由就不会被写入路由表。为了解决这个问题，我们有2个解决方案
- 在R2 或 R4上宣告1条 10.123.1.1/25 null0 的虚拟路由，这条路由要优于直连网段
- 在R3上将G0/0 的OSPF进程开启
- 我们选择方案2，可以看到192.168.1.1 被写进路由表，并且从R3到192.168.1.1 的路径变成了直达

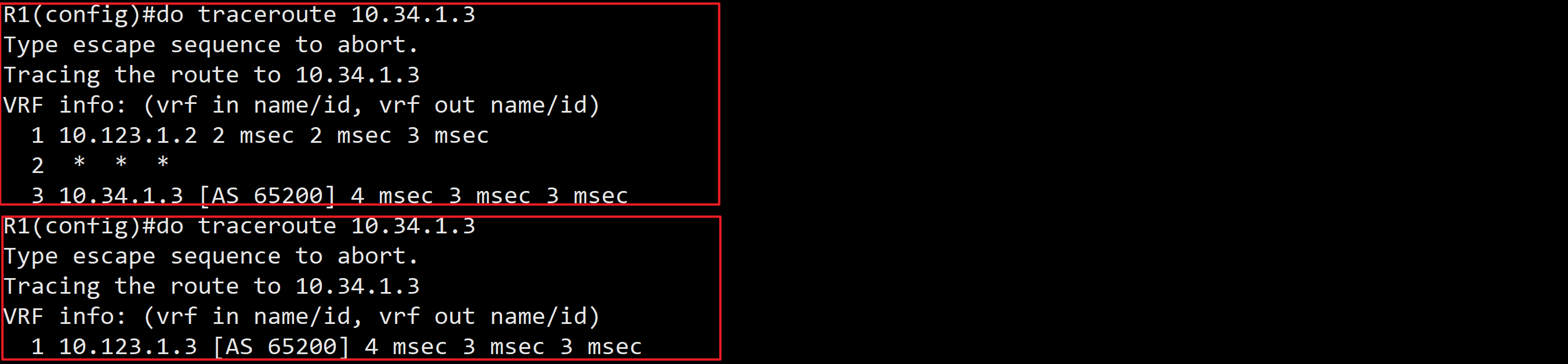

- 另外，课程中提到这个路径优化，只影响去程 —— 即R3-R1的路径，不影响原有的回程R1-R3的路径（R1-R2-R 4-R3），但是经过实验，发现并不是这样 —— R1到R3的路径，也变成了直达。
- 还有，注意到上图中最开启从R1到R3的Traceroute 过程中，中间出现了 被隐藏的节点 ——* 这说明了什么

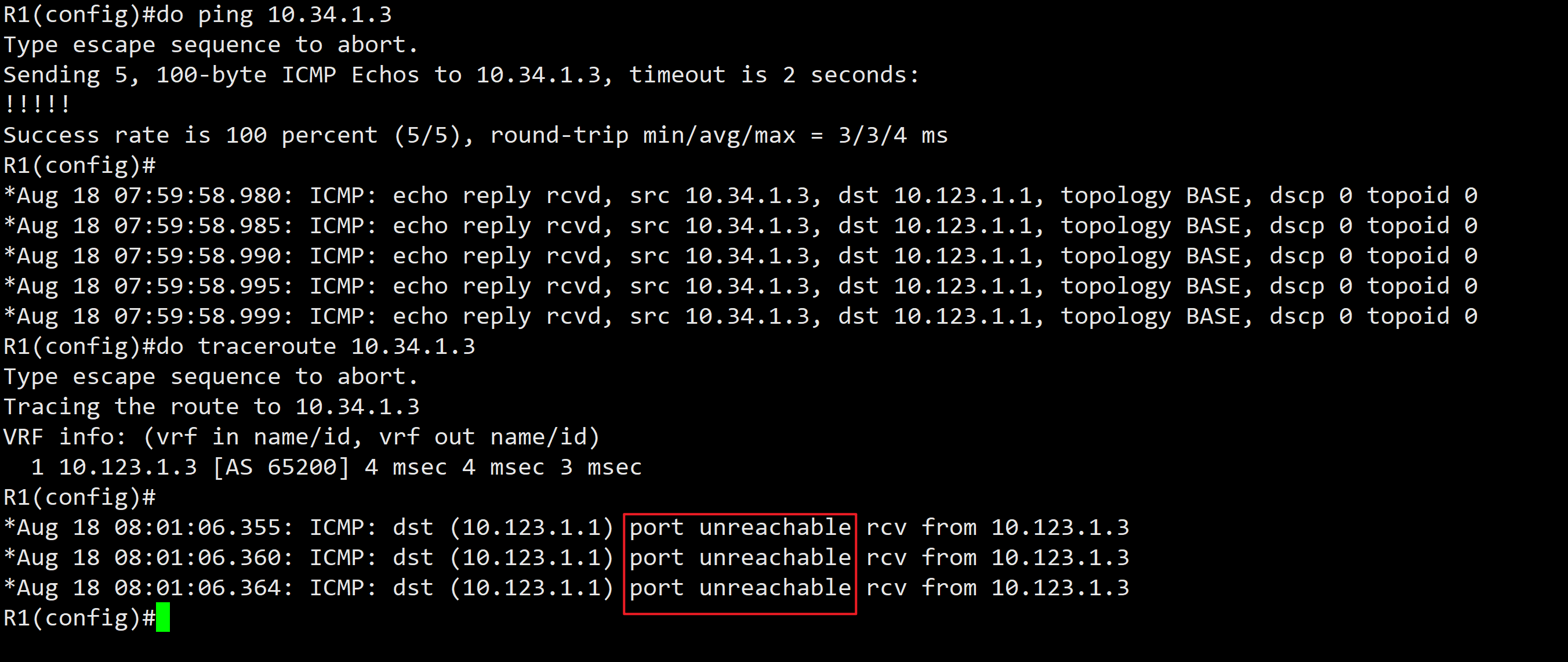

- 再有，如果开启了 debug ip icmp，可以看到traceroute 的输出中port unreachable，这是表明目的地已达的对方返回
- 从源设备到目的设备之间有两跳，使用 tracert 命令检测路径。检测第一跳时，源设备发送一个 TTL 为 1 的 UDP 报文到中间一跳；检测第二跳时，源设备发送一个 TTL 为 2 的 UDP 报文，报文首先到达中间一跳 TTL 递减为 1，当该报文到达目的后，TTL 将递减为 0，这时目的设备将发送一个 ICMP Port Unreachable 消息给源， 告设备其已经跟踪到目的地址。
- traceroute 命令将尝试跟踪 IP 数据包到某个 Internet 主机的路由，其具体方法是：先启动一个具有较小的最大存活时间值的 UDP 探测数据包，然后侦听从沿途的网关发来的 ICMP TIME_EXCEEDED 响应。探测数据包的存活时间值在开始时为一个跃点，每次对该值增加一个跃点，直至返回 ICMP PORT_UNREACHABLE 消息。ICMP PORT_UNREACHABLE 消息说明该主机已经被定位，或命令已经达到跟踪所允许的最大跃点数目
